1. dazr
Página 1 de 12
GUÍON UNIDAD I
UTILICEMOS LAS RAZONES TRIGONOMÉTRICAS
TRIÁNGULOS Y ÁNGULOS
Definición: Un triángulo es la unión de tres rectas que se cortan de dos en dos.
CLASIFICACIÓN DE LOS TRIÁNGULOS EN BASE A SUS ÁNGULOS
TEOREMA DE PITAGORAS
RAZONES TRIGONOMÉTRICAS
CLASIFICACIÓN DE ÁNGULOSCLASIFICACIÓN DE ÁNGULOSCLASIFICACIÓN DE ÁNGULOSCLASIFICACIÓN DE ÁNGULOS
Según su medida los ángulos se clasifican en:
Ángulo agudo:Ángulo agudo:Ángulo agudo:Ángulo agudo: Su medida es mayor que 0º y menor que 90º.
Ángulo recto:Ángulo recto:Ángulo recto:Ángulo recto: Su medida es de 90º.
Ángulo obtuso:Ángulo obtuso:Ángulo obtuso:Ángulo obtuso: Su medida es mayor que 90º y menor que 180º.
Ángulo extendido:Ángulo extendido:Ángulo extendido:Ángulo extendido: Su medida es de 180º.
Ángulo completo:Ángulo completo:Ángulo completo:Ángulo completo: Su medida es de 360º.

2. dazr
Página 2 de 12

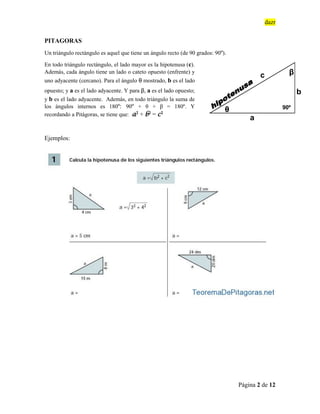

PITAGORAS
Un triángulo rectángulo es aquel que tiene un ángulo recto (de 90 grados: 90º).
En todo triángulo rectángulo, el lado mayor es la hipotenusa (c).
Además, cada ángulo tiene un lado o cateto opuesto (enfrente) y
uno adyacente (cercano). Para el ángulo θ mostrado, b es el lado
opuesto; y a es el lado adyacente. Y para β, a es el lado opuesto;
y b es el lado adyacente. Además, en todo triángulo la suma de
los ángulos internos es 180º: 90º + θ + β = 180º. Y
recordando a Pitágoras, se tiene que: aaaa2 + bbbb2 = cccc2
Ejemplos:
θ
β
a
b
c
90º

3. dazr
Página 3 de 12

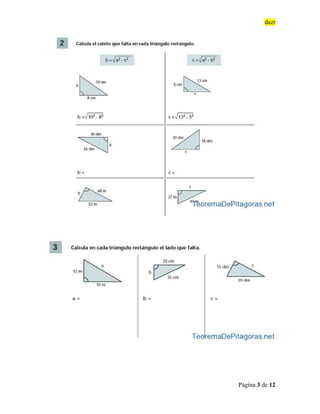

4. dazr
Página 4 de 12

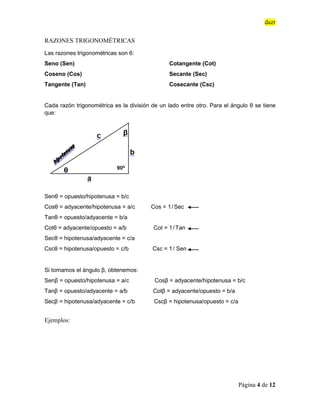

RAZONES TRIGONOMÉTRICAS
Las razones trigonométricas son 6:
Seno (Sen)
Coseno (Cos)
Tangente (Tan)
Cotangente (Cot)
Secante (Sec)
Cosecante (Csc)
Cada razón trigonométrica es la división de un lado entre otro. Para el ángulo θ se tiene
que:
Senθ = opuesto/hipotenusa = b/c
Cosθ = adyacente/hipotenusa = a/c Cos = 1/Sec
Tanθ = opuesto/adyacente = b/a
Cotθ = adyacente/opuesto = a/b Cot = 1/Tan
Secθ = hipotenusa/adyacente = c/a
Cscθ = hipotenusa/opuesto = c/b Csc = 1/ Sen
Si tomamos el ángulo β, obtenemos:
Senβ = opuesto/hipotenusa = a/c Cosβ = adyacente/hipotenusa = b/c
Tanβ = opuesto/adyacente = a/b Cotβ = adyacente/opuesto = b/a
Secβ = hipotenusa/adyacente = c/b Cscβ = hipotenusa/opuesto = c/a
Ejemplos:

5. dazr
Página 5 de 12

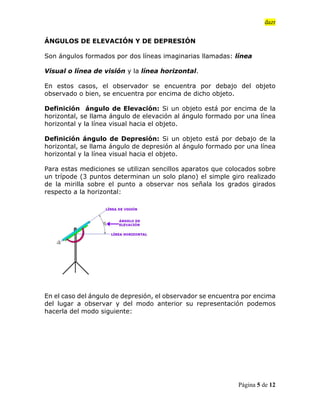

ÁNGULOS DE ELEVACIÓN Y DE DEPRESIÓN
Son ángulos formados por dos líneas imaginarias llamadas: línea
Visual o línea de visión y la línea horizontal.
En estos casos, el observador se encuentra por debajo del objeto
observado o bien, se encuentra por encima de dicho objeto.
Definición ángulo de Elevación: Si un objeto está por encima de la
horizontal, se llama ángulo de elevación al ángulo formado por una línea
horizontal y la línea visual hacia el objeto.
Definición ángulo de Depresión: Si un objeto está por debajo de la
horizontal, se llama ángulo de depresión al ángulo formado por una línea
horizontal y la línea visual hacia el objeto.
Para estas mediciones se utilizan sencillos aparatos que colocados sobre
un trípode (3 puntos determinan un solo plano) el simple giro realizado
de la mirilla sobre el punto a observar nos señala los grados girados
respecto a la horizontal:
En el caso del ángulo de depresión, el observador se encuentra por encima
del lugar a observar y del modo anterior su representación podemos
hacerla del modo siguiente:

6. dazr
Página 6 de 12

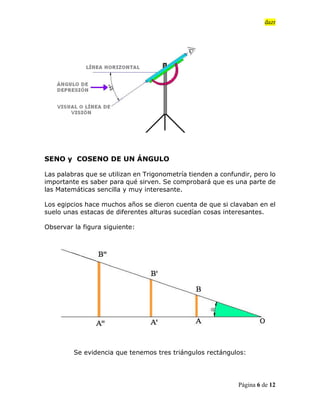

SENO y COSENO DE UN ÁNGULO
Las palabras que se utilizan en Trigonometría tienden a confundir, pero lo
importante es saber para qué sirven. Se comprobará que es una parte de
las Matemáticas sencilla y muy interesante.
Los egipcios hace muchos años se dieron cuenta de que si clavaban en el
suelo unas estacas de diferentes alturas sucedían cosas interesantes.
Observar la figura siguiente:
Se evidencia que tenemos tres triángulos rectángulos:

7. dazr
Página 7 de 12
Los catetos opuestos al ángulo α son, de menor a mayor: AB, A’B’ y
A”B”.
Los catetos contiguos al ángulo α (que están tocando al ángulo α) son,
de menor a mayor: OA, O A’ y OA”.
Las hipotenusas de los tres triángulos son, de menor a mayor: OB, OB’ y
OB”.
Pero ¿de qué se dieron cuenta?
Leer con mucha atención:
Para un mismo ángulo α, los cocientes de los valores:
Es decir, los cocientes de los catetos opuestos al ángulo entre los
valores de sus hipotenusas, SON IGUALES.
Si aumentamos o disminuimos el valor del ángulo, los valores de
las medidas de los catetos e hipotenusas variarán pero los
cocientes entre los nuevos valores seguirán siendo iguales entre
sí.
Para un mismo ángulo, el valor del cociente entre el cateto opuesto
y su hipotenusa será siempre el mismo.

8. dazr
Página 8 de 12

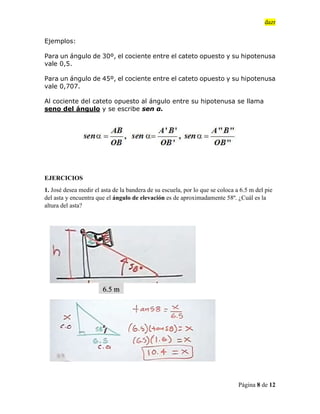

Ejemplos:
Para un ángulo de 30º, el cociente entre el cateto opuesto y su hipotenusa
vale 0,5.
Para un ángulo de 45º, el cociente entre el cateto opuesto y su hipotenusa
vale 0,707.
Al cociente del cateto opuesto al ángulo entre su hipotenusa se llama
seno del ángulo y se escribe sen α.
EJERCICIOS
1. José desea medir el asta de la bandera de su escuela, por lo que se coloca a 6.5 m del pie
del asta y encuentra que el ángulo de elevación es de aproximadamente 58º. ¿Cuál es la
altura del asta?
6.5 m

9. dazr
Página 9 de 12
2. La piscucha de Jaime está sujeta a una cuerda de 10 m. de longitud y vuela a 8 m. de
altura sobre el nivel de sus ojos. ¿Cuál es el ángulo de elevación de la piscucha?
3. Desde un punto al nivel del suelo y a 135 metros de la base de una torre, el
ángulo de elevación a la parte más alta de la torre es 57. Calcular la altura de la
torre.
135 m
57º.
tan 57 ൌ
‫ݔ‬
135
tan 57 . ሺ135ሻ ൌ ‫ݔ‬
x=207.88 m.

10. dazr
Página 10 de 12

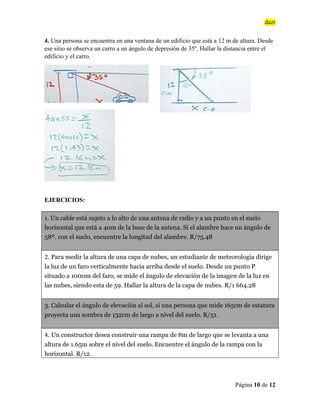

4. Una persona se encuentra en una ventana de un edificio que está a 12 m de altura. Desde
ese sitio se observa un carro a un ángulo de depresión de 35º. Hallar la distancia entre el
edificio y el carro.
EJERCICIOS:
1. Un cable está sujeto a lo alto de una antena de radio y a un punto en el suelo
horizontal que está a 40m de la base de la antena. Si el alambre hace un ángulo de
58º. con el suelo, encuentre la longitud del alambre. R/75.48
2. Para medir la altura de una capa de nubes, un estudiante de meteorología dirige
la luz de un faro verticalmente hacia arriba desde el suelo. Desde un punto P
situado a 1000m del faro, se mide el ángulo de elevación de la imagen de la luz en
las nubes, siendo esta de 59. Hallar la altura de la capa de nubes. R/1 664.28
3. Calcular el ángulo de elevación al sol, si una persona que mide 165cm de estatura
proyecta una sombra de 132cm de largo a nivel del suelo. R/51.
4. Un constructor desea construir una rampa de 8m de largo que se levanta a una
altura de 1.65m sobre el nivel del suelo. Encuentre el ángulo de la rampa con la
horizontal. R/12.

11. dazr
Página 11 de 12

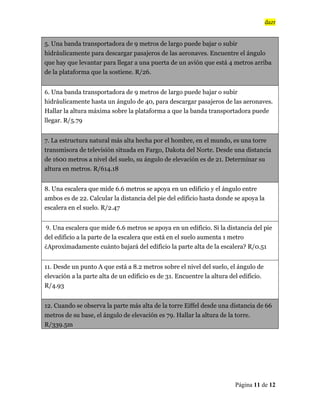

5. Una banda transportadora de 9 metros de largo puede bajar o subir
hidráulicamente para descargar pasajeros de las aeronaves. Encuentre el ángulo
que hay que levantar para llegar a una puerta de un avión que está 4 metros arriba
de la plataforma que la sostiene. R/26.
6. Una banda transportadora de 9 metros de largo puede bajar o subir
hidráulicamente hasta un ángulo de 40, para descargar pasajeros de las aeronaves.
Hallar la altura máxima sobre la plataforma a que la banda transportadora puede
llegar. R/5.79
7. La estructura natural más alta hecha por el hombre, en el mundo, es una torre
transmisora de televisión situada en Fargo, Dakota del Norte. Desde una distancia
de 1600 metros a nivel del suelo, su ángulo de elevación es de 21. Determinar su
altura en metros. R/614.18
8. Una escalera que mide 6.6 metros se apoya en un edificio y el ángulo entre
ambos es de 22. Calcular la distancia del pie del edificio hasta donde se apoya la
escalera en el suelo. R/2.47
9. Una escalera que mide 6.6 metros se apoya en un edificio. Si la distancia del pie
del edificio a la parte de la escalera que está en el suelo aumenta 1 metro
¿Aproximadamente cuánto bajará del edificio la parte alta de la escalera? R/0.51
11. Desde un punto A que está a 8.2 metros sobre el nivel del suelo, el ángulo de
elevación a la parte alta de un edificio es de 31. Encuentre la altura del edificio.
R/4.93
12. Cuando se observa la parte más alta de la torre Eiffel desde una distancia de 66
metros de su base, el ángulo de elevación es 79. Hallar la altura de la torre.
R/339.5m

12. dazr
Página 12 de 12

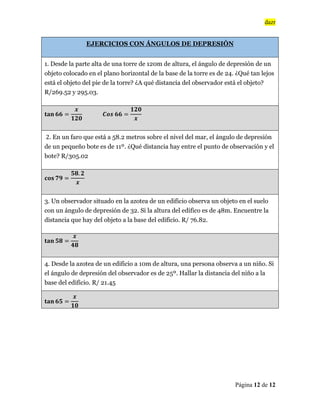

EJERCICIOS CON ÁNGULOS DE DEPRESIÓN
1. Desde la parte alta de una torre de 120m de altura, el ángulo de depresión de un
objeto colocado en el plano horizontal de la base de la torre es de 24. ¿Qué tan lejos
está el objeto del pie de la torre? ¿A qué distancia del observador está el objeto?
R/269.52 y 295.03.
‫ܖ܉ܜ‬ ૟૟ ൌ
࢞
૚૛૙
࡯࢕࢙ ૟૟ ൌ
૚૛૙
࢞
2. En un faro que está a 58.2 metros sobre el nivel del mar, el ángulo de depresión
de un pequeño bote es de 11º. ¿Qué distancia hay entre el punto de observación y el
bote? R/305.02
‫ܛܗ܋‬ ૠૢ ൌ
૞ૡ. ૛
࢞
3. Un observador situado en la azotea de un edificio observa un objeto en el suelo
con un ángulo de depresión de 32. Si la altura del edifico es de 48m. Encuentre la
distancia que hay del objeto a la base del edificio. R/ 76.82.
‫ܖ܉ܜ‬ ૞ૡ ൌ
࢞
૝ૡ
4. Desde la azotea de un edificio a 10m de altura, una persona observa a un niño. Si
el ángulo de depresión del observador es de 25º. Hallar la distancia del niño a la
base del edificio. R/ 21.45
‫ܖ܉ܜ‬ ૟૞ ൌ
࢞
૚૙
