1. REDES LOCALES BASICO
FASE 1
PRESENTADO POR:
NECTARIO CANCIMANSE DAZA
CC. 1085688534
PRESENTADO A:
LEONARDO BERNAL SAMORA
GRUPO
301121A _220
UNIVERSIDAD NACIONAL ABIERTA Y A
DISTANCIA – UNAD
INGENIERIA ELECTRONICA
CEAD PASTO
AGOSTO 2014

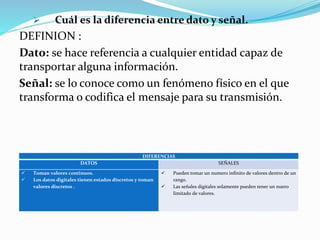

2.  Cuál es la diferencia entre dato y señal.
DEFINION :
Dato: se hace referencia a cualquier entidad capaz de
transportar alguna información.
Señal: se lo conoce como un fenómeno físico en el que
transforma o codifica el mensaje para su transmisión.
DIFERENCIAS
DATOS SEÑALES
 Toman valores continuos.
 Los datos digitales tienen estados discretos y toman
valores discretos .
 Pueden tomar un numero infinito de valores dentro de un
rango.
 Las señales digitales solamente pueden tener un nuero
limitado de valores.

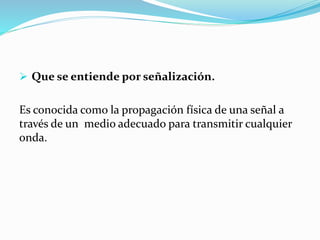

3.  Que se entiende por señalización.
Es conocida como la propagación física de una señal a
través de un medio adecuado para transmitir cualquier
onda.

4.  Que es la transmisión de datos y cuál es su clasificación.
es la transferencia física de datos (un flujo digital de bits) por un
canal de comunicación punto a punto o punto multipunto.
Ejemplos de estos canales son cables de par trenzado, fibra óptica,
los canales de comunicación inalámbrica y medios de
almacenamiento. Los datos se representan como una señal
electromagnética, una señal de tensión eléctrica, ondas
radioeléctricas, microondas o infrarrojos.
Se clasifican en:
 Transmisión análoga.
 Transmisión digital.
 Transmisión asíncrona.
 Transmisión sincronía.
 Transmisión de datos en serie.
 Transmisión en paralelo.

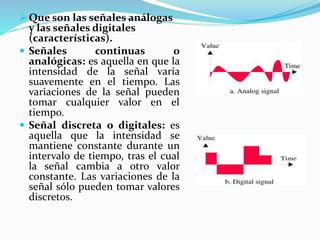

5.  Que son las señales análogas
y las señales digitales
(características).
 Señales continuas o
analógicas: es aquella en que la
intensidad de la señal varía
suavemente en el tiempo. Las
variaciones de la señal pueden
tomar cualquier valor en el
tiempo.
 Señal discreta o digitales: es
aquella que la intensidad se
mantiene constante durante un
intervalo de tiempo, tras el cual
la señal cambia a otro valor
constante. Las variaciones de la
señal sólo pueden tomar valores
discretos.

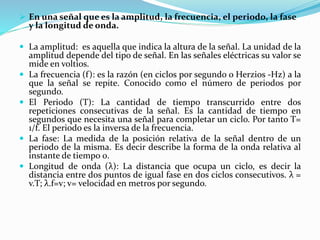

6.  En una señal que es la amplitud, la frecuencia, el periodo, la fase
y la longitud de onda.
 La amplitud: es aquella que indica la altura de la señal. La unidad de la
amplitud depende del tipo de señal. En las señales eléctricas su valor se
mide en voltios.
 La frecuencia (f): es la razón (en ciclos por segundo o Herzios -Hz) a la
que la señal se repite. Conocido como el número de periodos por
segundo.
 El Periodo (T): La cantidad de tiempo transcurrido entre dos
repeticiones consecutivas de la señal. Es la cantidad de tiempo en
segundos que necesita una señal para completar un ciclo. Por tanto T=
1/f. El periodo es la inversa de la frecuencia.
 La fase: La medida de la posición relativa de la señal dentro de un
periodo de la misma. Es decir describe la forma de la onda relativa al
instante de tiempo 0.
 Longitud de onda (λ): La distancia que ocupa un ciclo, es decir la
distancia entre dos puntos de igual fase en dos ciclos consecutivos. λ =
v.T; λ.f=v; v= velocidad en metros por segundo.

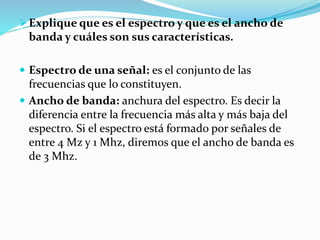

7. Explique que es el espectro y que es el ancho de
banda y cuáles son sus características.
 Espectro de una señal: es el conjunto de las
frecuencias que lo constituyen.
 Ancho de banda: anchura del espectro. Es decir la
diferencia entre la frecuencia más alta y más baja del
espectro. Si el espectro está formado por señales de
entre 4 Mz y 1 Mhz, diremos que el ancho de banda es
de 3 Mhz.

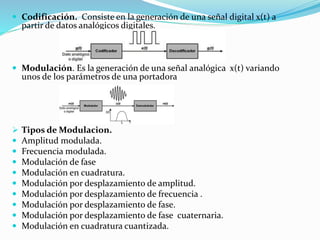

8.  Codificación. Consiste en la generación de una señal digital x(t) a
partir de datos analógicos digitales.
 Modulación. Es la generación de una señal analógica x(t) variando
unos de los parámetros de una portadora
 Tipos de Modulacion.
 Amplitud modulada.
 Frecuencia modulada.
 Modulación de fase
 Modulación en cuadratura.
 Modulación por desplazamiento de amplitud.
 Modulación por desplazamiento de frecuencia .
 Modulación por desplazamiento de fase.
 Modulación por desplazamiento de fase cuaternaria.
 Modulación en cuadratura cuantizada.

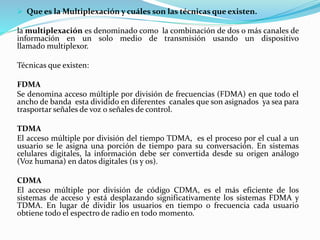

9.  Que es la Multiplexación y cuáles son las técnicas que existen.
la multiplexación es denominado como la combinación de dos o más canales de
información en un solo medio de transmisión usando un dispositivo
llamado multiplexor.
Técnicas que existen:
FDMA
Se denomina acceso múltiple por división de frecuencias (FDMA) en que todo el
ancho de banda esta dividido en diferentes canales que son asignados ya sea para
trasportar señales de voz o señales de control.
TDMA
El acceso múltiple por división del tiempo TDMA, es el proceso por el cual a un
usuario se le asigna una porción de tiempo para su conversación. En sistemas
celulares digitales, la información debe ser convertida desde su origen análogo
(Voz humana) en datos digitales (1s y 0s).
CDMA
El acceso múltiple por división de código CDMA, es el más eficiente de los
sistemas de acceso y está desplazando significativamente los sistemas FDMA y
TDMA. En lugar de dividir los usuarios en tiempo o frecuencia cada usuario
obtiene todo el espectro de radio en todo momento.

10. Webgrafia
 http://www.mfbarcell.es/redes_de_datos/tema_07/te
ma07_senales.pdf
 http://www.monografias.com/trabajos5/transdat/tran
sdat.shtml
 http://www.herrera.unt.edu.ar/comunicaciones/comu
nicaciones1/material/Apuntes/Transparencias%205.pd
f
 http://www.cossio.net/alumnos/curso_2012_2013/ange
l_g/teoria/modulaciones/modulaciones.html
