El electrocardiograma registra la actividad eléctrica del corazón, comenzando con la despolarización auricular y seguida por la ventricular, cuyos vectores se pueden analizar mediante derivaciones colocadas en la piel del paciente. Se obtienen 12 derivaciones utilizando electrodos necesarios para evaluar la actividad cardíaca, donde se considera la correcta colocación para obtener resultados precisos y comparables. La interpretación del electrocardiograma incluye la identificación de ondas P, QRS, T y sus intervalos, fundamentales para diagnosticar ritmos normales y anormales en la actividad cardíaca.

1. ELECTROCARDIOGRAMA
CONSIDERACIONES GENERALES
La despolarización del corazón que se inicia en las aurículas a ventrículos va siguiendo una
dirección en sentido caudal y externa dando un inclinación de -30 a 90 grados fisiológicamente
Este movimiento de cargas se puede representar por un vector, que de manera convencional
apunta hacia la región de carga positiva.
.
El estímulo eléctrico se origina en el nodo sinusal, cerca de la desembocadura de la vena cava
superior, desde ahí progresa por la aurícula derecha seguido de la aurícula izquierda, llegando al
nodo aurículo ventricular, donde sufre el retraso fisiológico de la conducción, que permite que
primero se contraigan ambas aurículas y posteriormente llegue el impulso a ambos
ventrículos. La despolarización continúa por el haz de Hiss, progresando por el septum, pared
libre de ambos ventrículos y bases secuencialmente. La despolarización va de endocardio a
epicardio.
re polarización auricular se produce a la vez que se despolarizan los ventrículos. La
despolarización ventricular en lugar de iniciarse en el endocardio, como se esperaría, se inicia en
epicardio, debido a que durante la sístole se produce un pequeño periodo de isquemia
fisiológica en el endocardio por el colapso parcial de las arterias que lo nutren que vienen
desde el epicardio, lo que favorece que se inicie la repolarización en el epicardio.
Por lo explicado la polaridad de las ondas de despolarización y repolarización auriculares será
opuesta, mientras que la de las ventriculares será inicialmente de la misma polaridad.
EQUIPO DE REGISTRO:
Consiste en unos cables o electrodos y un aparato de registro.
Los electrodos se colocan en la piel del enfermo, en localizaciones predeterminadas de manera
universal, de modo que nos permite obtener registros comparables entre si.
Con los cables correctamente colocados podemos obtener 12 derivaciones
De modo que cada derivación es como si fuese una ventana desde la que nos asomamos y
obtenemos una vista parcial de un objeto, cada vista nos aporta algo diferente que no aportan
las demás, pero a su vez, teniendo en cuenta todas las vistas, obtendremos una idea completa
del objeto.
Disponemos de un total de 10 cables para obtener las 12 derivaciones, de manera que habrá
derivaciones bipolares (si comparan un electrodo (positivo) con otro(negativo)) y monopolares,
que comparan un electrodo positivo con 0.
1 Derivaciones del plano frontal o de los miembros:
I, II, III,(bipolares) y aVR, aVL, aVF.(monopolares)
Se obtienen a partir de cuatro cables, que se colocan cada uno en una extremidad. De manera
que I, II y III describen un triángulo equilátero o triángulo de Einthoven, que está formado por
las piernas y los brazos, con el corazón en el centro:
-I se considera el brazo izquierdo como positivo y el derecho como negativo.
-II se considera pierna izda. positiva y brazo dcho negativo.
-III se considera pierna izquierda positiva y brazo izqdo negativo.
Las derivaciones monopolares se localizarían en los vértices de dicho triángulo.

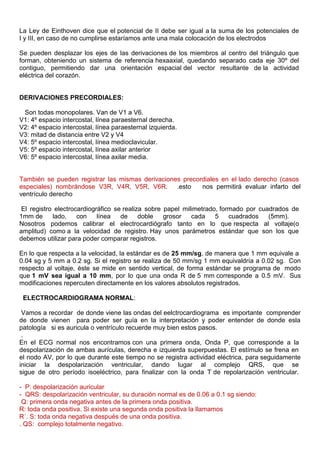

2. La Ley de Einthoven dice que el potencial de II debe ser igual a la suma de los potenciales de
I y III, en caso de no cumplirse estaríamos ante una mala colocación de los electrodos
Se pueden desplazar los ejes de las derivaciones de los miembros al centro del triángulo que
forman, obteniendo un sistema de referencia hexaaxial, quedando separado cada eje 30º del
contiguo, permitiendo dar una orientación espacial del vector resultante de la actividad
eléctrica del corazón.
DERIVACIONES PRECORDIALES:
Son todas monopolares. Van de V1 a V6.
V1: 4º espacio intercostal, línea paraesternal derecha.
V2: 4º espacio intercostal, línea paraesternal izquierda.
V3: mitad de distancia entre V2 y V4
V4: 5º espacio intercostal, línea medioclavicular.
V5: 5º espacio intercostal, línea axilar anterior
V6: 5º espacio intercostal, línea axilar media.
También se pueden registrar las mismas derivaciones precordiales en el lado derecho (casos
especiales) nombrándose V3R, V4R, V5R, V6R. .esto nos permitirá evaluar infarto del
ventrículo derecho
El registro electrocardiográfico se realiza sobre papel milimetrado, formado por cuadrados de
1mm de lado, con línea de doble grosor cada 5 cuadrados (5mm).
Nosotros podemos calibrar el electrocardiógrafo tanto en lo que respecta al voltaje(o
amplitud) como a la velocidad de registro. Hay unos parámetros estándar que son los que
debemos utilizar para poder comparar registros.
En lo que respecta a la velocidad, la estándar es de 25 mm/sg, de manera que 1 mm equivale a
0.04 sg y 5 mm a 0.2 sg. Si el registro se realiza de 50 mm/sg 1 mm equivaldría a 0.02 sg. Con
respecto al voltaje, éste se mide en sentido vertical, de forma estándar se programa de modo
que 1 mV sea igual a 10 mm, por lo que una onda R de 5 mm corresponde a 0.5 mV. Sus
modificaciones repercuten directamente en los valores absolutos registrados.
ELECTROCARDIOGRAMA NORMAL:
Vamos a recordar de donde viene las ondas del eelctrocardiograma es importante comprender
de donde vienen para poder ser guía en la interpretación y poder entender de donde esla
patología si es auricula o ventrículo recuerde muy bien estos pasos.
.
En el ECG normal nos encontramos con una primera onda, Onda P, que corresponde a la
despolarización de ambas aurículas, derecha e izquierda superpuestas. El estímulo se frena en
el nodo AV, por lo que durante este tiempo no se registra actividad eléctrica, para seguidamente
iniciar la despolarización ventricular, dando lugar al complejo QRS, que se
sigue de otro período isoeléctrico, para finalizar con la onda T de repolarización ventricular.
- P: despolarización auricular
- QRS: despolarización ventricular, su duración normal es de 0.06 a 0.1 sg siendo:
Q: primera onda negativa antes de la primera onda positiva.
R: toda onda positiva. Si existe una segunda onda positiva la llamamos
R´. S: toda onda negativa después de una onda positiva.
. QS: complejo totalmente negativo.

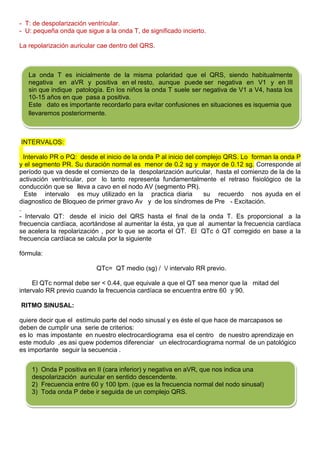

3. - T: de despolarización ventricular.
- U: pequeña onda que sigue a la onda T, de significado incierto.
La repolarización auricular cae dentro del QRS.
La onda T es inicialmente de la misma polaridad que el QRS, siendo habitualmente
negativa en aVR y positiva en el resto, aunque puede ser negativa en V1 y en III
sin que indique patología. En los niños la onda T suele ser negativa de V1 a V4, hasta los
10-15 años en que pasa a positiva.
Este dato es importante recordarlo para evitar confusiones en situaciones es isquemia que
llevaremos posteriormente.
INTERVALOS:
Intervalo PR o PQ: desde el inicio de la onda P al inicio del complejo QRS. Lo forman la onda P
y el segmento PR. Su duración normal es menor de 0.2 sg y mayor de 0.12 sg. Corresponde al
período que va desde el comienzo de la despolarización auricular, hasta el comienzo de la de la
activación ventricular, por lo tanto representa fundamentalmente el retraso fisiológico de la
conducción que se lleva a cavo en el nodo AV (segmento PR).
Este intervalo es muy utilizado en la practica diaria su recuerdo nos ayuda en el
diagnostico de Bloqueo de primer gravo Av y de los síndromes de Pre - Excitación.
.
- Intervalo QT: desde el inicio del QRS hasta el final de la onda T. Es proporcional a la
frecuencia cardíaca, acortándose al aumentar la ésta, ya que al aumentar la frecuencia cardíaca
se acelera la repolarización , por lo que se acorta el QT. El QTc ó QT corregido en base a la
frecuencia cardíaca se calcula por la siguiente
fórmula:
QTc= QT medio (sg) / / intervalo RR previo.
El QTc normal debe ser < 0.44, que equivale a que el QT sea menor que la mitad del
intervalo RR previo cuando la frecuencia cardíaca se encuentra entre 60 y 90.
RITMO SINUSAL:
quiere decir que el estímulo parte del nodo sinusal y es éste el que hace de marcapasos se
deben de cumplir una serie de criterios:
es lo mas impostante en nuestro electrocardiograma esa el centro de nuestro aprendizaje en
este modulo ,es asi quew podemos diferenciar un electrocardiograma normal de un patológico
es importante seguir la secuencia .
1) Onda P positiva en II (cara inferior) y negativa en aVR, que nos indica una
despolarización auricular en sentido descendente.
2) Frecuencia entre 60 y 100 lpm. (que es la frecuencia normal del nodo sinusal)
3) Toda onda P debe ir seguida de un complejo QRS.

4. FRECUENCIA CARDÍACA
El papel de registro va a una velocidad de 25mm/sg tenemos que cada mm
equivalen a 0.04sg y cada cuadrado de 5 mm a 0.2sg
.
Deducción lógica.- Por ello si dividimos 60 sg que tiene un minuto entre 0,2 sg que es el
tiempo que tardan en grabarse 5 mm de papel obtenemos la cifra de 300. Con esto deducimos
que si el intervalo R-R es de 5 mm la frecuencia cardíaca es de 300 lpm. Si hacemos lo mismo
con 10 mm obtendremos 150 y así sucesivamente iremos obteniendo múltiplos de 300, de
manera que seremos capaces de saber inmediatamente la frecuencia cardíaca si memorizamos
las siguientes cifras:
300, 150, 100, 75, 60 ,50
Una vez visto lo previo, para calcular la frecuencia cardíaca lo haremos de la siguiente
manera: buscaremos una onda R que coincida con la línea gruesa que remarca los
cuadrados de 5 mm y veremos cuantos cuadrados de 5 mm están comprendidos entre R y
R, de modo que si es 1 la fc será de 300, si son 2 de 150, si 3 de 75.... hasta llegar a 5
cuadrados.
.
En caso de arritmias o bradicardias se usa el siguiente método para el mismo es indispensable
tener un trazado de 6 segundos sin interrupción o sea un DII largo con el siguiente metodo
Teniendo en cuenta que cada cuadrado de 5 mm son 0,2sg , 30
cuadrados serán 6 segundos. Por ello si contamos el número de complejos que se
encuentran en 30 cuadrados de 5mm ( 6 sg) y lo multiplicamos por 10 obtendremos los
latidos que se producen 60 sg (un minuto), obteniendo así fácilmente la frecuencia del
paciente.
EJE ELÉCTRICO:
Por eje se entiende la dirección de la despolarización del corazón que recorre el corazón y
estimula las fibras haciendo que estas se contraigan se representa mediante un vector
La agrupación de todos los vectores de cada derivación dará lugar al eje eléctrico del corazón.
Teniendo en cuenta las derivaciones del plano frontal podemos calcular el eje eléctrico del
corazón de la siguiente forma
Lo primero es buscar la derivación del plano frontal en la que el QRS sea isodifásico, ya
que el eje eléctrico será perpendicular a dicha derivación. Seguidamente en la
derivación
donde se encuentra el eje miramos si el QRS es positivo o negativo, con el fin
de determinar
si el eje apunta en un sentido o en el opuesto.

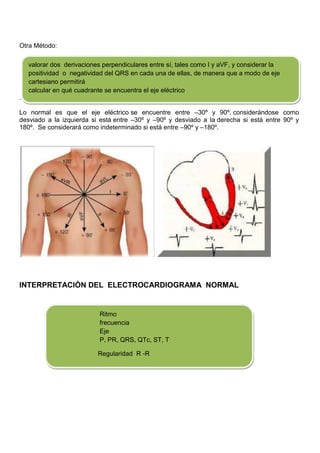

5. Otra Método:
valorar dos derivaciones perpendiculares entre sí, tales como I y aVF, y considerar la
positividad o negatividad del QRS en cada una de ellas, de manera que a modo de eje
cartesiano permitirá
calcular en qué cuadrante se encuentra el eje eléctrico
.
Lo normal es que el eje eléctrico se encuentre entre –30º y 90º, considerándose como
desviado a la izquierda si está entre –30º y –90º y desviado a la derecha si está entre 90º y
180º. Se considerará como indeterminado si está entre –90º y –180º.
INTERPRETACIÓN DEL ELECTROCARDIOGRAMA NORMAL
Ritmo
frecuencia
Eje
P, PR, QRS, QTc, ST, T
Regularidad R -R

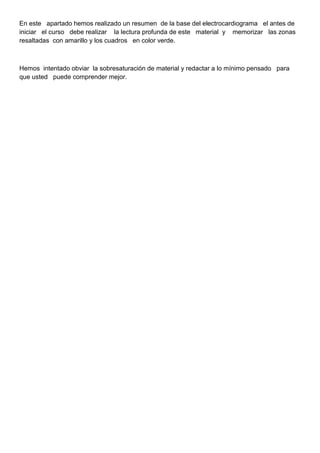

6. En este apartado hemos realizado un resumen de la base del electrocardiograma el antes de
iniciar el curso debe realizar la lectura profunda de este material y memorizar las zonas
resaltadas con amarillo y los cuadros en color verde.
Hemos intentado obviar la sobresaturación de material y redactar a lo mínimo pensado para
que usted puede comprender mejor.
