1. Electrocardiografía Básica

2. Ser médico es no cansarse de
estudiar y tener la humildad de
aceptar la lección de cada día.
Dr. Gregorio Marañón

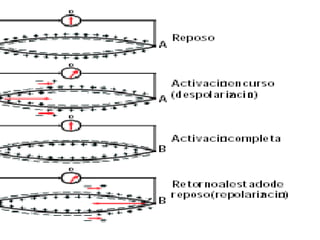

3. La célula miocárdica en situación de reposo es
eléctricamente positiva a nivel extracelular y
negativa a nivel intracelular. Cualquier
estímulo produce un aumento de
permeabilidad de los canales de sodio, que
conlleva a que se cambie la polaridad, siendo
positiva intracelularmente y negativa
extracelularmente. (Despolarización).
Posteriormentevuelve a su polaridad inicial.
(Repolarización)

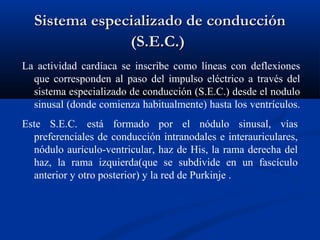

5. Sistema especializado de conducción
(S.E.C.)
La actividad cardíaca se inscribe como líneas con deflexiones
que corresponden al paso del impulso eléctrico a través del
sistema especializado de conducción (S.E.C.) desde el nodulo
sinusal (donde comienza habitualmente) hasta los ventrículos.
Este S.E.C. está formado por el nódulo sinusal, vías
preferenciales de conducción intranodales e interauriculares,
nódulo aurículo-ventricular, haz de His, la rama derecha del
haz, la rama izquierda(que se subdivide en un fascículo
anterior y otro posterior) y la red de Purkinje .

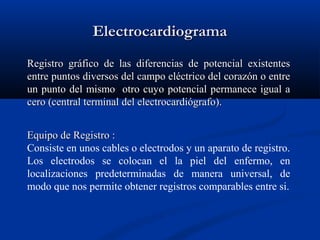

8. Electrocardiograma
Registro gráfico de las diferencias de potencial existentes
entre puntos diversos del campo eléctrico del corazón o entre
un punto del mismo otro cuyo potencial permanece igual a
cero (central terminal del electrocardiógrafo).
Equipo de Registro :
Consiste en unos cables o electrodos y un aparato de registro.
Los electrodos se colocan el la piel del enfermo, en
localizaciones predeterminadas de manera universal, de
modo que nos permite obtener registros comparables entre si.

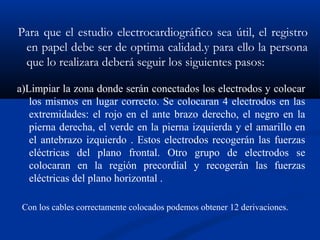

9. Para que el estudio electrocardiográfico sea útil, el registro
en papel debe ser de optima calidad.y para ello la persona
que lo realizara deberá seguir los siguientes pasos:
a)Limpiar la zona donde serán conectados los electrodos y colocar
los mismos en lugar correcto. Se colocaran 4 electrodos en las
extremidades: el rojo en el ante brazo derecho, el negro en la
pierna derecha, el verde en la pierna izquierda y el amarillo en
el antebrazo izquierdo . Estos electrodos recogerán las fuerzas
eléctricas del plano frontal. Otro grupo de electrodos se
colocaran en la región precordial y recogerán las fuerzas
eléctricas del plano horizontal .
Con los cables correctamente colocados podemos obtener 12 derivaciones.

10. Derivaciones
Las derivaciones del plano frontal pueden ser bipolares o unipolares,
mientras que las del plano horizontal siempre son unipolares.
Derivaciones del plano frontal bipolares:
D1: diferencia de potencial entre el brazo izquierdo (+) y el
derecho (-)
D2: diferencia de potencial entre la pierna izquierda (+) y el brazo
derecho (-)
D3: diferencia de potencial entre la pierna izquierda (+) y el brazo
izquierdo (-)

12. Derivaciones del plano frontal unipolares:
AVR: Potencial neto existente en el brazo derecho.
AVL: Potencial neto existente en el brazo izquierdo.
AVF: Potencial neto existente en la pierna izquierda .

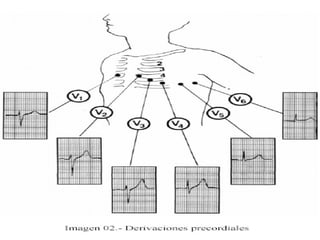

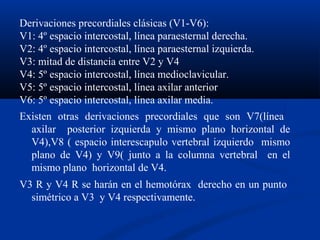

14. Derivaciones precordiales clásicas (V1-V6):
V1: 4º espacio intercostal, línea paraesternal derecha.
V2: 4º espacio intercostal, línea paraesternal izquierda.
V3: mitad de distancia entre V2 y V4
V4: 5º espacio intercostal, línea medioclavicular.
V5: 5º espacio intercostal, línea axilar anterior
V6: 5º espacio intercostal, línea axilar media.
Existen otras derivaciones precordiales que son V7(línea
axilar posterior izquierda y mismo plano horizontal de
V4),V8 ( espacio interescapulo vertebral izquierdo mismo
plano de V4) y V9( junto a la columna vertebral en el
mismo plano horizontal de V4.
V3 R y V4 R se harán en el hemotórax derecho en un punto
simétrico a V3 y V4 respectivamente.

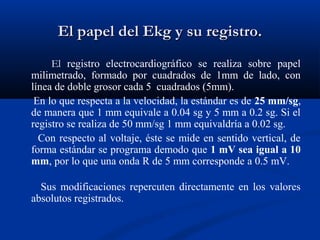

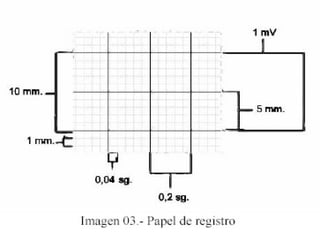

16. El papel del Ekg y su registro.
El registro electrocardiográfico se realiza sobre papel
milimetrado, formado por cuadrados de 1mm de lado, con
línea de doble grosor cada 5 cuadrados (5mm).
En lo que respecta a la velocidad, la estándar es de 25 mm/sg,
de manera que 1 mm equivale a 0.04 sg y 5 mm a 0.2 sg. Si el
registro se realiza de 50 mm/sg 1 mm equivaldría a 0.02 sg.
Con respecto al voltaje, éste se mide en sentido vertical, de
forma estándar se programa demodo que 1 mV sea igual a 10
mm, por lo que una onda R de 5 mm corresponde a 0.5 mV.
Sus modificaciones repercuten directamente en los valores
absolutos registrados.

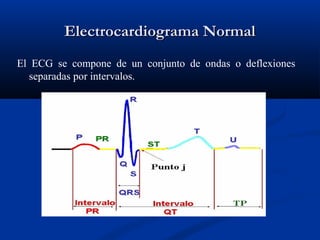

18. Electrocardiograma Normal

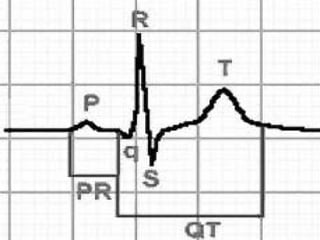

El ECG se compone de un conjunto de ondas o deflexiones
separadas por intervalos.

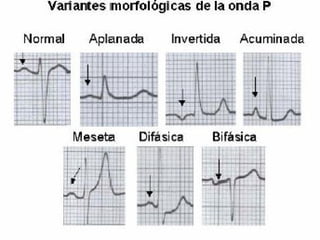

19. Onda P
Es el registro de la despolarización auricular que precede y se
corresponde con la contracción simultánea de ambas
aurículas.
Su morfología normal es generalmente redondeada y
monofásica aunque es frecuente el difasismo en V1, DIII ,
AVL y a veces en AVF.

20. Duración = entre 0,08 a 0,10 seg. Voltaje = hasta 2,5 mm.
Es muy útil en el estudio de las arritmias y las tiras de ritmo se
deben realizar en derivaciones donde se vea bien la P
(V1,V2,II). existe habitualmente estamos ante una fibrilacion
Cuando no
auricular u otro tipo de arritmia que enmascara la onda P.
Positiva en DI ,DII, AVF, V2-V6 y Negativa en AVR.
En D3, aVL y V1 puede ser de polaridad variable dependiendo
de pequeñas rotaciones de la posición del corazón

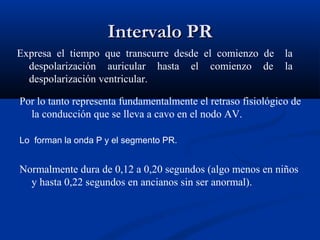

22. Intervalo PR
Expresa el tiempo que transcurre desde el comienzo de la
despolarización auricular hasta el comienzo de la
despolarización ventricular.
Por lo tanto representa fundamentalmente el retraso fisiológico de
la conducción que se lleva a cavo en el nodo AV.
Lo forman la onda P y el segmento PR.
Normalmente dura de 0,12 a 0,20 segundos (algo menos en niños
y hasta 0,22 segundos en ancianos sin ser anormal).

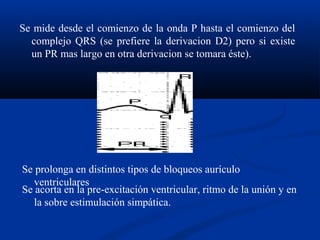

23. Se mide desde el comienzo de la onda P hasta el comienzo del
complejo QRS (se prefiere la derivacion D2) pero si existe
un PR mas largo en otra derivacion se tomara éste).
Se prolonga en distintos tipos de bloqueos aurículo
ventriculares
Se acorta en la pre-excitación ventricular, ritmo de la unión y en
la sobre estimulación simpática.

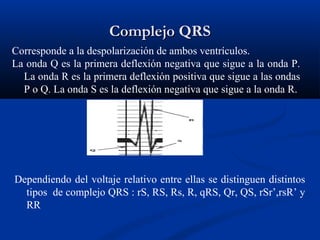

24. Complejo QRS
Corresponde a la despolarización de ambos ventrículos.
La onda Q es la primera deflexión negativa que sigue a la onda P.
La onda R es la primera deflexión positiva que sigue a las ondas
P o Q. La onda S es la deflexión negativa que sigue a la onda R.

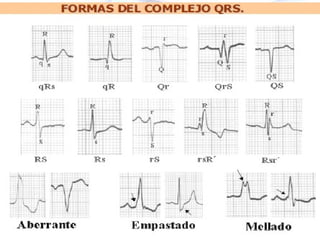

Dependiendo del voltaje relativo entre ellas se distinguen distintos
tipos de complejo QRS : rS, RS, Rs, R, qRS, Qr, QS, rSr’,rsR’ y
RR

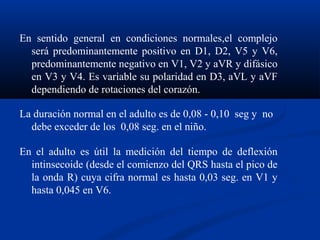

26. En sentido general en condiciones normales,el complejo
será predominantemente positivo en D1, D2, V5 y V6,
predominantemente negativo en V1, V2 y aVR y difásico
en V3 y V4. Es variable su polaridad en D3, aVL y aVF
dependiendo de rotaciones del corazón.
La duración normal en el adulto es de 0,08 - 0,10 seg y no
debe exceder de los 0,08 seg. en el niño.
En el adulto es útil la medición del tiempo de deflexión
intinsecoide (desde el comienzo del QRS hasta el pico de
la onda R) cuya cifra normal es hasta 0,03 seg. en V1 y
hasta 0,045 en V6.

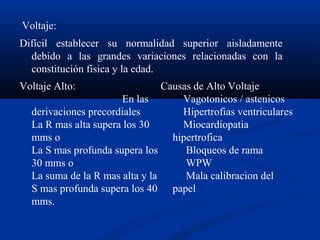

27. Voltaje:
Difícil establecer su normalidad superior aisladamente
debido a las grandes variaciones relacionadas con la
constitución física y la edad.
Voltaje Alto: Causas de Alto Voltaje
En las Vagotonicos / astenicos
derivaciones precordiales Hipertrofias ventriculares
La R mas alta supera los 30 Miocardiopatia
mms o hipertrofica
La S mas profunda supera los Bloqueos de rama
30 mms o WPW
La suma de la R mas alta y la Mala calibracion del
S mas profunda supera los 40 papel
mms.

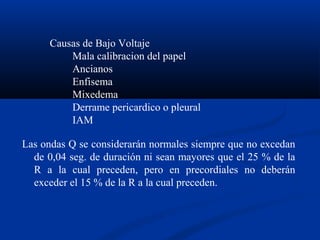

28. Causas de Bajo Voltaje
Mala calibracion del papel
Ancianos
Enfisema
Mixedema
Derrame pericardico o pleural
IAM
Las ondas Q se considerarán normales siempre que no excedan
de 0,04 seg. de duración ni sean mayores que el 25 % de la
R a la cual preceden, pero en precordiales no deberán
exceder el 15 % de la R a la cual preceden.

29. R: toda onda positiva. Si existe una segunda onda positiva la
llamamos R´.
Una duración de 0,11 seg en el adulto es siempre anormal y
sugiere hipertofia ventricular o trastorno de la conduccion
ventricular.
La anchura del QRS se mide desde el inicio de la Q o de la R
hasta el final del R o de la S .

31. Segmento ST
Se extiende desde el final de la onda S (o de la deflexión R,
cuando S no existe) hasta el principio de la onda T.
Corresponde al período de contracción sostenida de los
ventrículos.
En los casos normales:
. isoelectrico.
. esta a nivel de la linea de base.
. no incluye ondas .
. su morfologia es una linea recta horizontal .

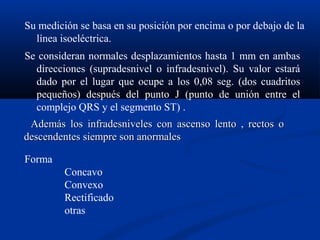

33. Su medición se basa en su posición por encima o por debajo de la
línea isoeléctrica.
Se consideran normales desplazamientos hasta 1 mm en ambas
direcciones (supradesnivel o infradesnivel). Su valor estará
dado por el lugar que ocupe a los 0,08 seg. (dos cuadritos
pequeños) después del punto J (punto de unión entre el
complejo QRS y el segmento ST) .

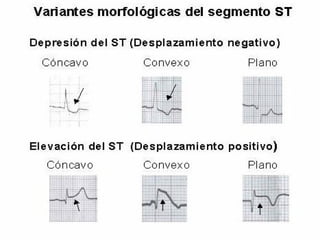

Además los infradesniveles con ascenso lento , rectos o
descendentes siempre son anormales
Forma
Concavo
Convexo
Rectificado
otras

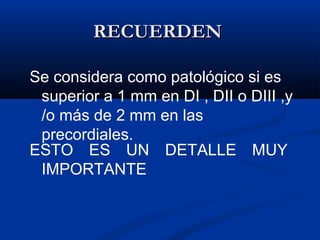

34. RECUERDEN
Se considera como patológico si es
superior a 1 mm en DI , DII o DIII ,y
/o más de 2 mm en las
precordiales.
ESTO ES UN DETALLE MUY
IMPORTANTE

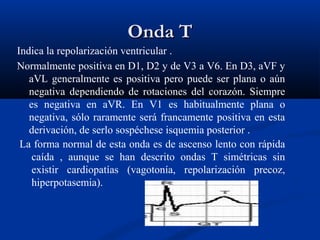

35. Onda T
Indica la repolarización ventricular .
Normalmente positiva en D1, D2 y de V3 a V6. En D3, aVF y
aVL generalmente es positiva pero puede ser plana o aún
negativa dependiendo de rotaciones del corazón. Siempre
es negativa en aVR. En V1 es habitualmente plana o
negativa, sólo raramente será francamente positiva en esta
derivación, de serlo sospéchese isquemia posterior .
La forma normal de esta onda es de ascenso lento con rápida
caída , aunque se han descrito ondas T simétricas sin
existir cardiopatías (vagotonía, repolarización precoz,
hiperpotasemia).

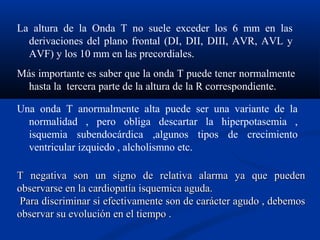

36. La altura de la Onda T no suele exceder los 6 mm en las
derivaciones del plano frontal (DI, DII, DIII, AVR, AVL y
AVF) y los 10 mm en las precordiales.
Más importante es saber que la onda T puede tener normalmente
hasta la tercera parte de la altura de la R correspondiente.
Una onda T anormalmente alta puede ser una variante de la
normalidad , pero obliga descartar la hiperpotasemia ,
isquemia subendocárdica ,algunos tipos de crecimiento
ventricular izquiedo , alcholismno etc.
T negativa son un signo de relativa alarma ya que pueden
observarse en la cardiopatía isquemica aguda.
Para discriminar si efectivamente son de carácter agudo , debemos
observar su evolución en el tiempo .

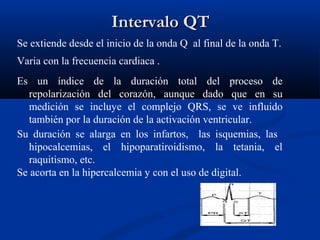

37. Intervalo QT
Se extiende desde el inicio de la onda Q al final de la onda T.
Varia con la frecuencia cardiaca .
Es un índice de la duración total del proceso de
repolarización del corazón, aunque dado que en su
medición se incluye el complejo QRS, se ve influido
también por la duración de la activación ventricular.
Su duración se alarga en los infartos, las isquemias, las
hipocalcemias, el hipoparatiroidismo, la tetania, el
raquitismo, etc.
Se acorta en la hipercalcemia y con el uso de digital.

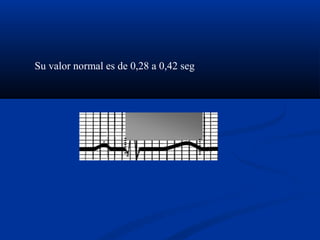

38. Su valor normal es de 0,28 a 0,42 seg

39. Onda U
Es una pequeña onda de bajo voltaje que cuando se registra,
sigue a la onda T.
La hipopotasemia , la bradicardia y la edad la ponen más de
manisfiesto.
Aparece en ritmos lentos normalmente apreciándose mejor en
V3 y V4.

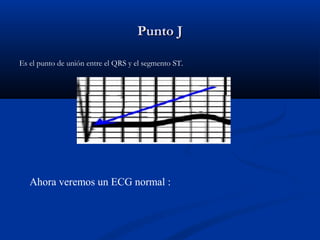

40. Punto J
Es el punto de unión entre el QRS y el segmento ST.

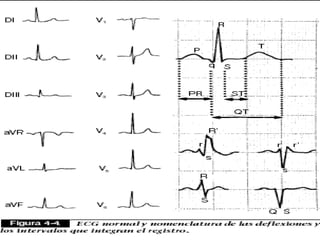

Ahora veremos un ECG normal :

42. Ritmo Sinusal
Para considerar que un registro se encuentra en ritmo sinusal, lo que quiere
decir que el estímulo parte del nodo sinusal y es éste el que hace de
marcapasos se deben de cumplir una serie de criterios:
1) Onda P positiva en II (cara inferior) y negativa en aVR, que nos indica una
despolarización auricular en sentido descendente.
2) Frecuencia entre 60 y 100 lpm. (que es la frecuencia normal del nodo
sinusal).
3) Toda onda P debe ir seguida de un complejo QRS.
4) Espacios RR equidistantes.
5) Intervalo PR o PQ normal.

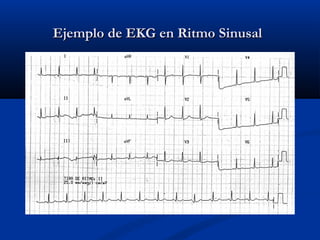

43. Ejemplo de EKG en Ritmo Sinusal

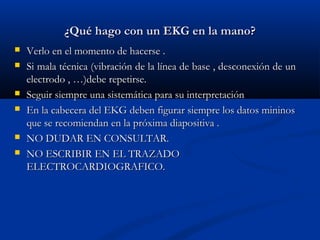

44. ¿Qué hago con un EKG en la mano?
 Verlo en el momento de hacerse .
 Si mala técnica (vibración de la línea de base , desconexión de un
electrodo , …)debe repetirse.
 Seguir siempre una sistemática para su interpretación
 En la cabecera del EKG deben figurar siempre los datos mininos
que se recomiendan en la próxima diapositiva .
 NO DUDAR EN CONSULTAR.
 NO ESCRIBIR EN EL TRAZADO
ELECTROCARDIOGRAFICO.

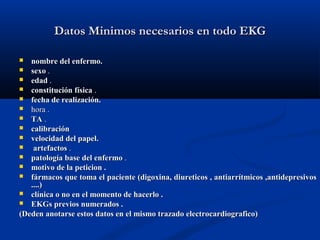

45. Datos Minimos necesarios en todo EKG
 nombre del enfermo.
 sexo .
 edad .
 constitución física .
 fecha de realización.
 hora .
 TA .
 calibración
 velocidad del papel.
 artefactos .
 patología base del enfermo .
 motivo de la peticion .
 fármacos que toma el paciente (digoxina, diureticos , antiarrítmicos ,antidepresivos
....)
 clínica o no en el momento de hacerlo .
 EKGs previos numerados .
(Deden anotarse estos datos en el mismo trazado electrocardiografico)

46. Ritmo Cardiaco y Frecuencia:
Rimo sinusal normal .
1-Ondas P positivas en D1, D2,aVF y V2-V6 y negativas en
aVR. En D3, V1 y aVL pueden ser de polaridad variable.
2-Todas las ondas P van seguidas de complejo QRS.
3-Intervalos PR constantes, con
0,12-0,20 segundos de duracion en el adulto.
4-Intervalos RR regulares (excluidas situaciones de ansiedad
y cambios respiratorios fisiológicos.)
5-Frecuencia entre 60 y 100 latidos por minuto.

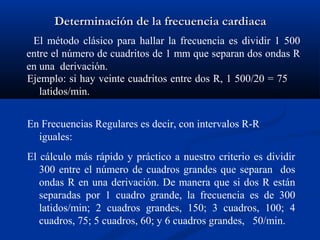

47. Determinación de la frecuencia cardiaca
El método clásico para hallar la frecuencia es dividir 1 500
entre el número de cuadritos de 1 mm que separan dos ondas R
en una derivación.
Ejemplo: si hay veinte cuadritos entre dos R, 1 500/20 = 75
latidos/min.
En Frecuencias Regulares es decir, con intervalos R-R
iguales:
El cálculo más rápido y práctico a nuestro criterio es dividir
300 entre el número de cuadros grandes que separan dos
ondas R en una derivación. De manera que si dos R están
separadas por 1 cuadro grande, la frecuencia es de 300
latidos/min; 2 cuadros grandes, 150; 3 cuadros, 100; 4
cuadros, 75; 5 cuadros, 60; y 6 cuadros grandes, 50/min.

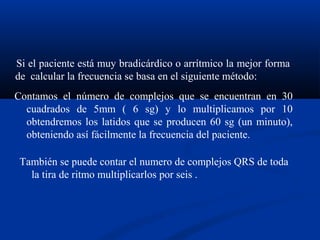

48. Si el paciente está muy bradicárdico o arrítmico la mejor forma
de calcular la frecuencia se basa en el siguiente método:
Contamos el número de complejos que se encuentran en 30
cuadrados de 5mm ( 6 sg) y lo multiplicamos por 10
obtendremos los latidos que se producen 60 sg (un minuto),
obteniendo así fácilmente la frecuencia del paciente.
También se puede contar el numero de complejos QRS de toda
la tira de ritmo multiplicarlos por seis .

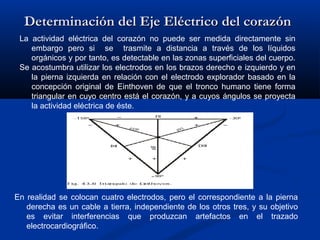

49. Determinación del Eje Eléctrico del corazón
La actividad eléctrica del corazón no puede ser medida directamente sin
embargo pero si se trasmite a distancia a través de los líquidos
orgánicos y por tanto, es detectable en las zonas superficiales del cuerpo.
Se acostumbra utilizar los electrodos en los brazos derecho e izquierdo y en
la pierna izquierda en relación con el electrodo explorador basado en la
concepción original de Einthoven de que el tronco humano tiene forma
triangular en cuyo centro está el corazón, y a cuyos ángulos se proyecta
la actividad eléctrica de éste.
En realidad se colocan cuatro electrodos, pero el correspondiente a la pierna
derecha es un cable a tierra, independiente de los otros tres, y su objetivo
es evitar interferencias que produzcan artefactos en el trazado
electrocardiográfico.

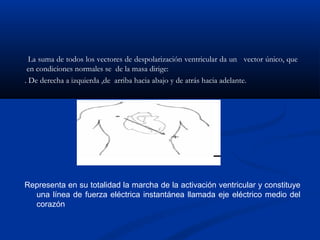

50. La suma de todos los vectores de despolarización ventricular da un vector único, que
en condiciones normales se de la masa dirige:
. De derecha a izquierda ,de arriba hacia abajo y de atrás hacia adelante.
Representa en su totalidad la marcha de la activación ventricular y constituye
una línea de fuerza eléctrica instantánea llamada eje eléctrico medio del
corazón

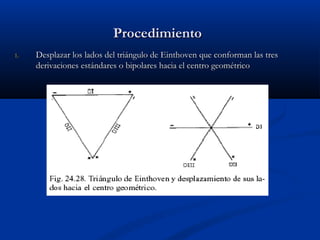

51. Procedimiento
1. Desplazar los lados del triángulo de Einthoven que conforman las tres
derivaciones estándares o bipolares hacia el centro geométrico

52. 2. Marcar divisiones en milímetros en cada una de las líneas de las derivaciones y
enmarcarlas en una circunferencia graduada en 360º.
360

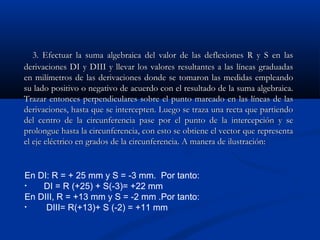

53. 3. Efectuar la suma algebraica del valor de las deflexiones R y S en las
derivaciones DI y DIII y llevar los valores resultantes a las líneas graduadas
en milímetros de las derivaciones donde se tomaron las medidas empleando
su lado positivo o negativo de acuerdo con el resultado de la suma algebraica.
Trazar entonces perpendiculares sobre el punto marcado en las líneas de las
derivaciones, hasta que se intercepten. Luego se traza una recta que partiendo
del centro de la circunferencia pase por el punto de la intercepción y se
prolongue hasta la circunferencia, con esto se obtiene el vector que representa
el eje eléctrico en grados de la circunferencia. A manera de ilustración:
En DI: R = + 25 mm y S = -3 mm. Por tanto:
• DI = R (+25) + S(-3)= +22 mm
En DIII, R = +13 mm y S = -2 mm .Por tanto:
• DIII= R(+13)+ S (-2) = +11 mm

54. Se llevan entonces los valores obtenidos en DI y DIII al lado correspondiente de la
derivación y se observa que el eje eléctrico en este caso está aproximadamente en
+50º, lo cual es normal, pues la normalidad oscila entre –30º y +100º .

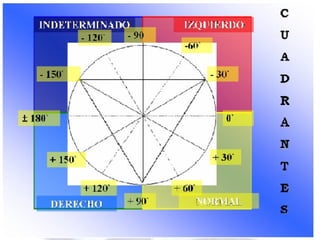

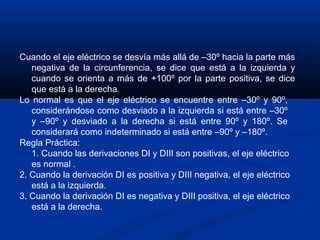

55. Cuando el eje eléctrico se desvía más allá de –30º hacia la parte más
negativa de la circunferencia, se dice que está a la izquierda y
cuando se orienta a más de +100º por la parte positiva, se dice
que está a la derecha.
Lo normal es que el eje eléctrico se encuentre entre –30º y 90º,
considerándose como desviado a la izquierda si está entre –30º
y –90º y desviado a la derecha si está entre 90º y 180º. Se
considerará como indeterminado si está entre –90º y –180º.
Regla Práctica:
1. Cuando las derivaciones DI y DIII son positivas, el eje eléctrico
es normal .
2. Cuando la derivación DI es positiva y DIII negativa, el eje eléctrico
está a la izquierda.
3. Cuando la derivación DI es negativa y DIII positiva, el eje eléctrico
está a la derecha.

58. Otra forma de calcular el eje eléctrico de forma imprecisa pero rápida
consiste en valorar dos derivaciones perpendiculares entre sí, tales
como DI y aVF, y considerar la positividad o negatividad del QRS
en cada una de ellas, de manera que a modo de eje cartesiano
permitirá calcular en qué cuadrante se encuentra el eje eléctrico.

59. ¿Que aspectos debemos mirar en un EKG?
1) Frecuencia (en tira de ritmo).
2) Rimo sinusal o no (en tira de ritmo ).
3) Observar los PR , anchura y morfología de QRS, y QT.
4) Eje eléctrico (en DI y AVF).
5) Hipertrofias .
6) Alteraciones de la repolarización (ondas T , ondas Q, ST).
En esto consiste la Sistemática a llevar a cabo cuando
analicen un electrocardiograma realizandola de manera
rápida y precisa sobre todo si se encuentra en un Servicio
de Emergencias Medicas.

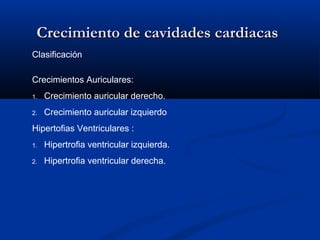

60. Crecimiento de cavidades cardiacas
Clasificación
Crecimientos Auriculares:
1. Crecimiento auricular derecho.
2. Crecimiento auricular izquierdo
Hipertofias Ventriculares :
1. Hipertrofia ventricular izquierda.
2. Hipertrofia ventricular derecha.

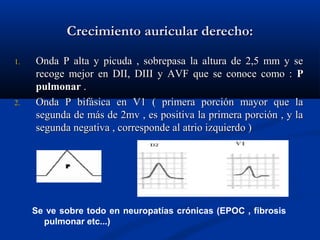

61. Crecimiento auricular derecho:
1. Onda P alta y picuda , sobrepasa la altura de 2,5 mm y se
recoge mejor en DII, DIII y AVF que se conoce como : P
pulmonar .
2. Onda P bifásica en V1 ( primera porción mayor que la
segunda de más de 2mv , es positiva la primera porción , y la
segunda negativa , corresponde al atrio izquierdo )
Se ve sobre todo en neuropatías crónicas (EPOC , fibrosis
pulmonar etc...)

62. Crecimiento auricular izquierdo:
1. Onda P bifida, bimodal o en meseta , aumenta su duración
más alla de 0,11 seg y se registra mejor en DI , DII y AVL
que se conoce como : P mitral .
2. P de 3 mm o más y melledas en D I , DII Y AVL .
3. P ancha y bifásica en V1 con parte negativa mayor que
positiva .
Típica de la estenosis mitral .

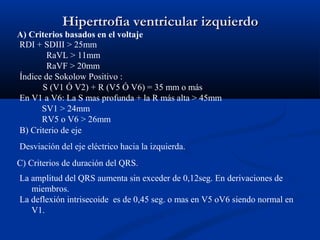

63. Hipertrofia ventricular izquierdo
A) Criterios basados en el voltaje
RDI + SDIII > 25mm
RaVL > 11mm
RaVF > 20mm
Índice de Sokolow Positivo :
S (V1 Ó V2) + R (V5 Ó V6) = 35 mm o más
En V1 a V6: La S mas profunda + la R más alta > 45mm
SV1 > 24mm
RV5 o V6 > 26mm
B) Criterio de eje
Desviación del eje eléctrico hacia la izquierda.
C) Criterios de duración del QRS.
La amplitud del QRS aumenta sin exceder de 0,12seg. En derivaciones de
miembros.
La deflexión intrisecoide es de 0,45 seg. o mas en V5 oV6 siendo normal en
V1.

64. D) Criterios relacionados con la repolarización.
Ondas T negativas y segmento ST desplazado hacia abajo en DI, AVL y
sobre todo, en V5 y V6 (precordiales izquierdas).

65. Hipertrofia ventricular derecha
En V1: R/S>=1.
R>= 7mm.
Morfología qR.
S<2mm.
Deflexión intrinsicoide>= 0,035seg.
En V5 o V6: R/S <= 1 R/S V5: R/S V1 <= 0,4
R < 5mm
S >= 7mm
En V1 + V6: RV1 + SV5 o V6 > 10,5mm
Eje de QRS: Mas a la derecha de 110º.
Indeterminado si patrón SDI, SDII, SDIII.
Depresión del ST y T negativa en V1 y V2.

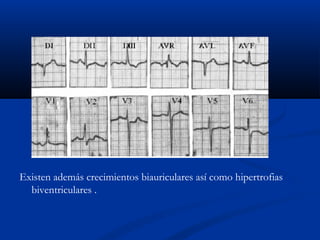

66. Existen además crecimientos biauriculares así como hipertrofias
biventriculares .

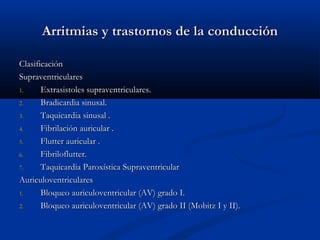

67. Arritmias y trastornos de la conducción
Clasificación
Supraventriculares
1. Extrasistoles supraventriculares.
2. Bradicardia sinusal.
3. Taquicardia sinusal .
4. Fibrilación auricular .
5. Flutter auricular .
6. Fibriloflutter.
7. Taquicardia Paroxística Supraventricular
Auriculoventriculares
1. Bloqueo auriculoventricular (AV) grado I.
2. Bloqueo auriculoventricular (AV) grado II (Mobitz I y II).

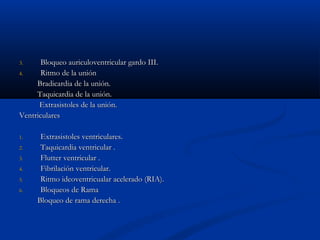

68. 3. Bloqueo auriculoventricular gardo III.
4. Ritmo de la unión
Bradicardia de la unión.
Taquicardia de la unión.
Extrasistoles de la unión.
Ventriculares
1. Extrasistoles ventriculares.
2. Taquicardia ventricular .
3. Flutter ventricular .
4. Fibrilación ventricular.
5. Ritmo ideoventricualar acelerado (RIA).
6. Bloqueos de Rama

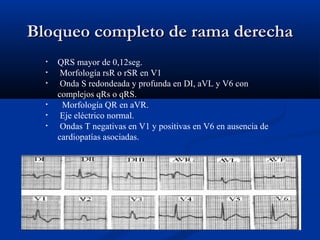

Bloqueo de rama derecha .

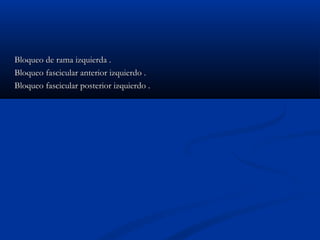

69. Bloqueo de rama izquierda .
Bloqueo fascicular anterior izquierdo .
Bloqueo fascicular posterior izquierdo .

70. Extrasistoles supraventriculares:
1. Contracción adelantada en el ritmo de base.
2. Complejo QRS de características normales o diferente
ligeraramente al complejo de base .
3. Generalmente tiene onda P.
4. No tienen pausa compensadora completa.

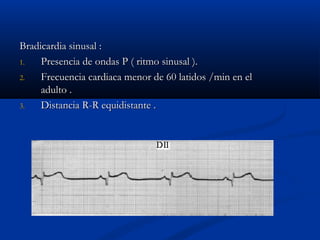

71. Bradicardia sinusal :
1. Presencia de ondas P ( ritmo sinusal ).
2. Frecuencia cardiaca menor de 60 latidos /min en el
adulto .
3. Distancia R-R equidistante .

72. Taquicardia sinusal :
1. Presencia de ondas P.
2. Frecuencia cardiaca mayor de 100 latidos / minuto y
habitualmente por debajo de 150/ en el adulto .
3. Distancia R-R equidistante .

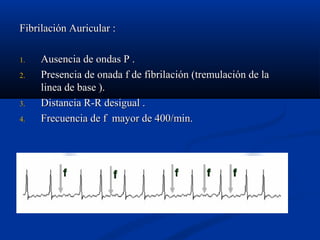

73. Fibrilación Auricular :
1. Ausencia de ondas P .
2. Presencia de onada f de fibrilación (tremulación de la
linea de base ).
3. Distancia R-R desigual .
4. Frecuencia de f mayor de 400/min.

74. Flutter auricular :
1. Presencia de ondas F de flutter (ondas en diente de sierra ).
2. Distancia R-R equidistante .
3. Frecuencia de F entre 250-350/ min .
4. Puden ser 2:1 , 3 : 1… etc.
Se clasifica en común (ondas F negativas en DII, DIII y
AVF) y no común (ondas F positivas en las mismas
derivaciones ).

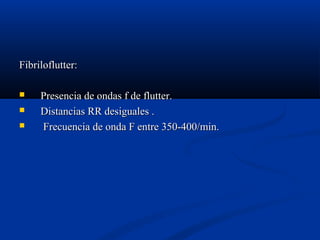

75. Fibriloflutter:
 Presencia de ondas f de flutter.
 Distancias RR desiguales .
 Frecuencia de onda F entre 350-400/min.

76. Taquicardia Paroxística Supraventricular:
Taquicardia rítmica de QRS estrecho ..
Comienzo y final brusco.
• Frecuencia Cardiaca entre 150-200/min.
• Complejos QRS estrechos.
• Pueden o no tener onda P, en dependencia de la frecuencia cardiaca.

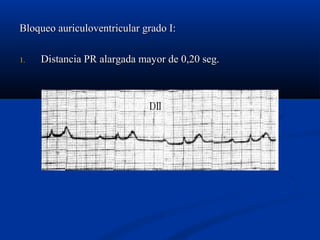

77. Bloqueo auriculoventricular grado I:
1. Distancia PR alargada mayor de 0,20 seg.

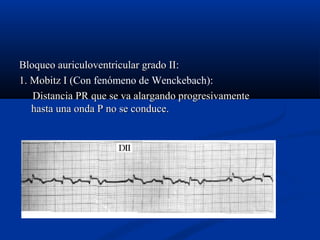

78. Bloqueo auriculoventricular grado II:
1. Mobitz I (Con fenómeno de Wenckebach):
(
Distancia PR que se va alargando progresivamente
hasta una onda P no se conduce.

79. 2. Mobitz II (Sin fenómeno de Wenckebach):
(
Distancia PR fija acompañada de una P que no
conduce .

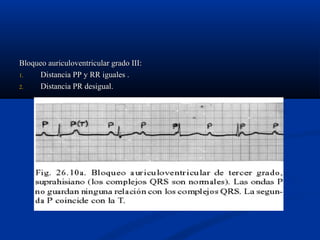

80. Bloqueo auriculoventricular grado III:
1. Distancia PP y RR iguales .
2. Distancia PR desigual.

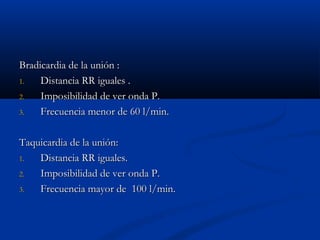

81. Bradicardia de la unión :
1. Distancia RR iguales .
2. Imposibilidad de ver onda P.
3. Frecuencia menor de 60 l/min.
Taquicardia de la unión:
1. Distancia RR iguales.
2. Imposibilidad de ver onda P.
3. Frecuencia mayor de 100 l/min.

82. Ritmo de la unión:
1.Puede ser acelerado o retardado en dependencia de la frecuencia cardíaca
que desarrollen.
2.Las ondas P se inscriben negativas donde normalmente son positivas.
3.Complejos QRS normales.
CAUSAS:
1. Uso de digitálicos.
2. Infarto del miocardio.
3. Síndromes de preexcitación.

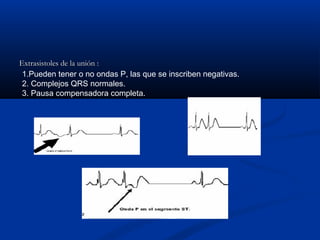

83. Extrasistoles de la unión :
1.Pueden tener o no ondas P, las que se inscriben negativas.
2. Complejos QRS normales.
3. Pausa compensadora completa.

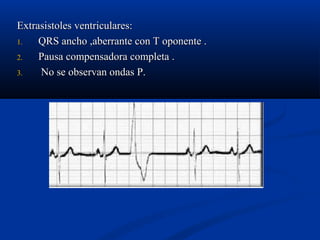

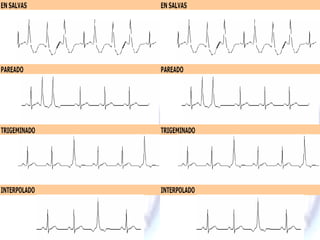

84. Extrasistoles ventriculares:
1. QRS ancho ,aberrante con T oponente .
2. Pausa compensadora completa .
3. No se observan ondas P.

86. Taquicardia Ventricular:
1.Presencia de disociación auriculoventricualar (en un alto
%),ya sea mediante la identificación de ondas P disociadas
de los complejos QRS , o de captura durante la taquicardia .
2. Complejo QRS mayor 100mseg.

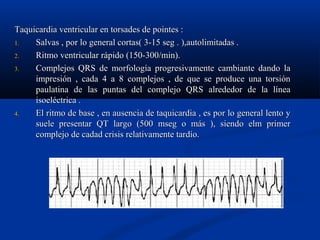

87. Taquicardia ventricular en torsades de pointes :
1. Salvas , por lo general cortas( 3-15 seg . ),autolimitadas .
2. Ritmo ventricular rápido (150-300/min).
3. Complejos QRS de morfología progresivamente cambiante dando la
impresión , cada 4 a 8 complejos , de que se produce una torsión
paulatina de las puntas del complejo QRS alrededor de la línea
isoeléctrica .
4. El ritmo de base , en ausencia de taquicardia , es por lo general lento y
suele presentar QT largo (500 mseg o más ), siendo elm primer
complejo de cadad crisis relativamente tardío.

88. Flutter ventricular :
1.Oscilaciones regulares en voltaje y tiempo con
frecuencia ventricular de 300 o más .

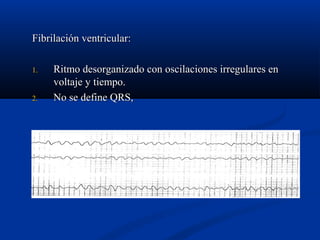

89. Fibrilación ventricular:
1. Ritmo desorganizado con oscilaciones irregulares en
voltaje y tiempo.
2. No se define QRS,

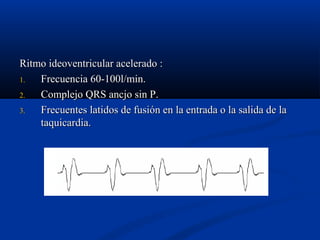

90. Ritmo ideoventricular acelerado :
1. Frecuencia 60-100l/min.
2. Complejo QRS ancjo sin P.
3. Frecuentes latidos de fusión en la entrada o la salida de la
taquicardia.

91. Bloqueo completo de rama derecha
• QRS mayor de 0,12seg.
• Morfología rsR o rSR en V1
• Onda S redondeada y profunda en DI, aVL y V6 con
complejos qRs o qRS.
• Morfología QR en aVR.
• Eje eléctrico normal.
• Ondas T negativas en V1 y positivas en V6 en ausencia de
cardiopatías asociadas.

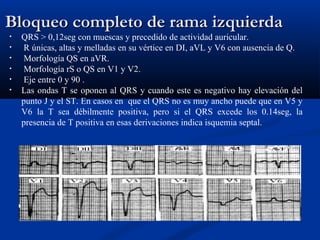

92. Bloqueo completo de rama izquierda
• QRS > 0,12seg con muescas y precedido de actividad auricular.
• R únicas, altas y melladas en su vértice en DI, aVL y V6 con ausencia de Q.
• Morfología QS en aVR.
• Morfología rS o QS en V1 y V2.
• Eje entre 0 y 90 .
• Las ondas T se oponen al QRS y cuando este es negativo hay elevación del
punto J y el ST. En casos en que el QRS no es muy ancho puede que en V5 y
V6 la T sea débilmente positiva, pero si el QRS excede los 0.14seg, la
presencia de T positiva en esas derivaciones indica isquemia septal.

93. Bloqueo fascicular anterior izquierdo:
1.Eje eléctrico entre -30 y -60.
2.Deflexión intrinsicoide en AVL (mayor de 0,04seg).
3.S en V5, V6.

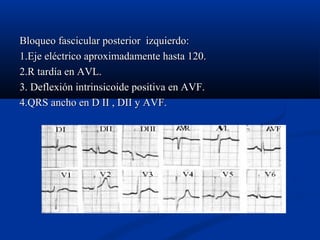

94. Bloqueo fascicular posterior izquierdo:
1.Eje eléctrico aproximadamente hasta 120.
2.R tardía en AVL.
3. Deflexión intrinsicoide positiva en AVF.
4.QRS ancho en D II , DII y AVF.

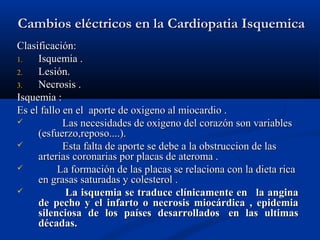

95. Cambios eléctricos en la Cardiopatia Isquemica
Clasificación:
1. Isquemia .
2. Lesión.
3. Necrosis .
Isquemia :
Es el fallo en el aporte de oxigeno al miocardio .
 Las necesidades de oxigeno del corazón son variables
(esfuerzo,reposo....).
 Esta falta de aporte se debe a la obstruccion de las
arterias coronarias por placas de ateroma .
 La formación de las placas se relaciona con la dieta rica
en grasas saturadas y colesterol .
 La isquemia se traduce clínicamente en la angina
de pecho y el infarto o necrosis miocárdica , epidemia
silenciosa de los países desarrollados en las ultimas
décadas.

96. Buscar
 ondas T isquemicas( muy negativa , ramas simétricas y de aspecto
aguzado).
T negativa es una imagen de isquemia suepicárdica debida a cardiopatia
coronaria .Suele ser simétrica y de base no muy ancha.
T positiva de isquemia subendocardica poco frecuente y fugaz , viéndose
sólo en la fase hiperaguda de la insuficiencia coronaria (infarto
hiperagudo o crisis de angina de Prinzmetal).

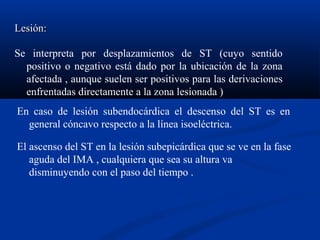

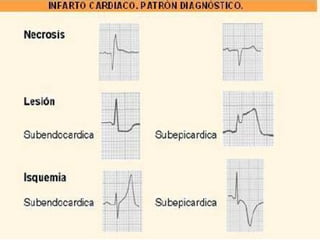

97. Lesión:
Se interpreta por desplazamientos de ST (cuyo sentido
positivo o negativo está dado por la ubicación de la zona
afectada , aunque suelen ser positivos para las derivaciones
enfrentadas directamente a la zona lesionada )
En caso de lesión subendocárdica el descenso del ST es en
general cóncavo respecto a la línea isoeléctrica.
El ascenso del ST en la lesión subepicárdica que se ve en la fase
aguda del IMA , cualquiera que sea su altura va
disminuyendo con el paso del tiempo .

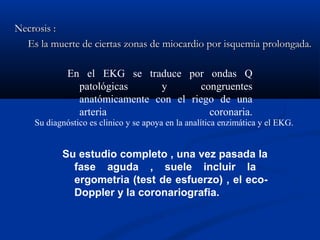

98. Necrosis :
Es la muerte de ciertas zonas de miocardio por isquemia prolongada.
En el EKG se traduce por ondas Q
patológicas y congruentes
anatómicamente con el riego de una
arteria coronaria.
Su diagnóstico es clinico y se apoya en la analítica enzimática y el EKG.
Su estudio completo , una vez pasada la
fase aguda , suele incluir la
ergometria (test de esfuerzo) , el eco-
Doppler y la coronariografia.

99. Q patológica:
1. Duración de 0,04 seg o más .
2. Que tenga el 25% (1/4) del tamaño de la onda R.
3. Que dure el 30% (1/3) del complejo QRS .
4. Si aparecen en derivaciones congruentes anatómicamente.
5. Presencia de un complejo qrS, aunque la Q sea pequeña , en
cualquier derivación , pero sobre todo rn aquellas que
normalmente tienen una R alta ,no rS.
6. Presencia de un QS en ausencia de bloqueo completo de
rama izquierda (si la melladura en el QS ocurre 0,08 seg. o
más de iniciado en proceso o se encuentra en la rama
ascendente del mismo, esto es signo de necrosis).

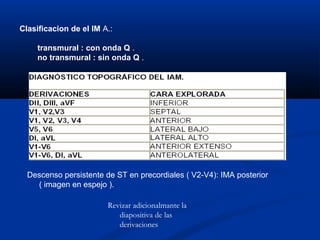

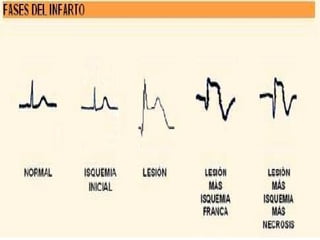

102. Clasificacion de el IM A.:
transmural : con onda Q .
no transmural : sin onda Q .
Descenso persistente de ST en precordiales ( V2-V4): IMA posterior
( imagen en espejo ).

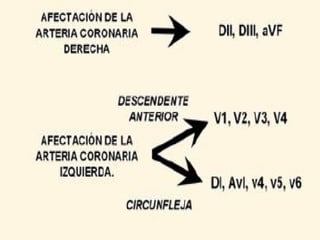

Revizar adicionalmante la
diapositiva de las
derivaciones

104. RECUERDEN SIEMPRE:
Si sospechamos un evento isquemico (por la
clínica , factores de riesgo , episodios previos,…)
nunca debemos descartarlo porque el EKG o
EKGS sean normales ya que la
CARDIOPATIA ISQUEMICA es MUY
TRAICIONERA.
Hay que ingresar al paciente siempre.
