El documento proporciona instrucciones sobre el uso de un sistema de acotado. Explica cómo dimensionar elementos lineales, arcos, radios, diámetros y ángulos usando comandos como dli, dal, dar, ddi, dan y dco. También cubre cómo configurar imágenes, recortar imágenes y congelar imágenes. Por último, da detalles sobre la impresión de planos, incluidos los tamaños de papel y márgenes y las escalas apropiadas para elevaciones, cortes, planos de cimientos y plantas

1. Sistema de acotado
Texto

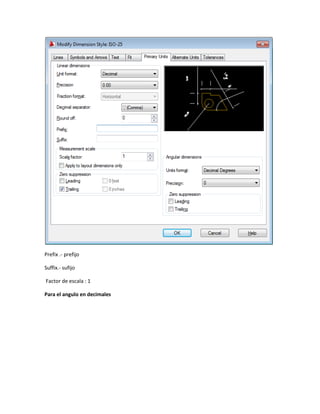

2. Prefix .- prefijo
Suffix.- sufijo
Factor de escala : 1
Para el angulo en decimales

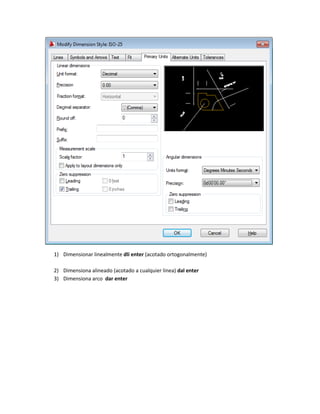

3. 1) Dimensionar linealmente dli enter (acotado ortogonalmente)
2) Dimensiona alineado (acotado a cualquier linea) dal enter
3) Dimensiona arco dar enter

4. 4) Dimensiona radio dra enter

5. 5) Dimensiona diámetro ddi enter

6. 6) Dimensiona angulo dan enter

7. 7) Continua acotación (continua la acotación desde la ultima) dco enter

8. Os enter

9. Dist .- di enter distancia otra forma para entrar
Configuración de imágenes
-Punto de referencia
-factor de escala

10. Panel 3 x 4

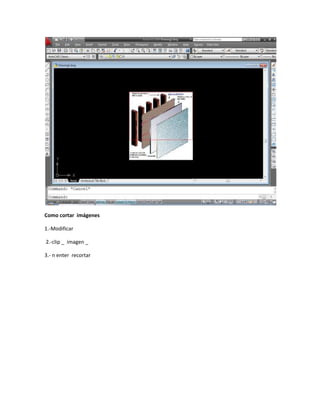

11. Como cortar imágenes
1.-Modificar
2.-clip _ imagen _
3.- n enter recortar

13. 4.- n enter luego p enter
Como congelar imgenes
Imageframe enter
Varia entre dos números el
0 enter.- congela enter

14. 2enter.- para manipular
CAPITULO FINAL
1):-Impresión de planos
1.10x 0.77 = pliego
0.216 x 0.28 = carta
Margen =2 cm
La tecla control y l aletra p

16. Auto cad 2d
Instructor : quisbert callizaya ever
Nombre;
Fecha:
2 elevaciones escala 1:100
1 corte escala 1:100
Plano de cimientos escala 1:50
Sitio y techo 1:200
Y las plantas 1:100
