1. CECYTE BC PLANTEL XOCHIMILCO
Materia: Realiza ajustes de banco y herramientas básicas
Tema: Tipos de Taladro y función
Integrantes: Pérez Brayn, Lara Natalia
Grupo: 4toBMI
Fecha de entrega: Jueves 12 de febrero del 2014;(límite) 10:00pm

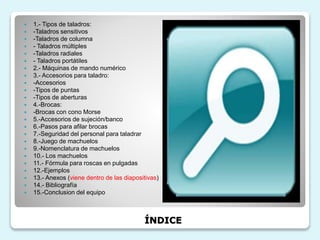

2. ÍNDICE
 1.- Tipos de taladros:
 -Taladros sensitivos
 -Taladros de columna
 - Taladros múltiples
 -Taladros radiales
 - Taladros portátiles
 2.- Máquinas de mando numérico
 3.- Accesorios para taladro:
 -Accesorios
 -Tipos de puntas
 -Tipos de aberturas
 4.-Brocas:
 -Brocas con cono Morse
 5.-Accesorios de sujeción/banco
 6.-Pasos para afilar brocas
 7.-Seguridad del personal para taladrar
 8.-Juego de machuelos
 9.-Nomenclatura de machuelos
 10.- Los machuelos
 11.- Fórmula para roscas en pulgadas
 12.-Ejemplos
 13.- Anexos (viene dentro de las diapositivas)
 14.- Bibliografía
 15.-Conclusion del equipo

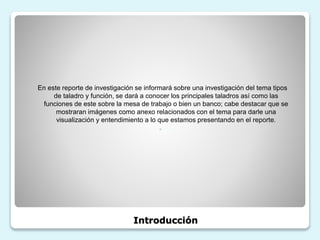

3. Introducción
En este reporte de investigación se informará sobre una investigación del tema tipos
de taladro y función, se dará a conocer los principales taladros así como las
funciones de este sobre la mesa de trabajo o bien un banco; cabe destacar que se
mostraran imágenes como anexo relacionados con el tema para darle una
visualización y entendimiento a lo que estamos presentando en el reporte.
◦

4. TIPOS DE TALADROS

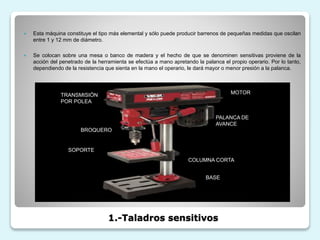

5. 1.-Taladros sensitivos
 Esta máquina constituye el tipo más elemental y sólo puede producir barrenos de pequeñas medidas que oscilan
entre 1 y 12 mm de diámetro.
 Se colocan sobre una mesa o banco de madera y el hecho de que se denominen sensitivas proviene de la
acción del penetrado de la herramienta se efectúa a mano apretando la palanca el propio operario. Por lo tanto,
dependiendo de la resistencia que sienta en la mano el operario, le dará mayor o menor presión a la palanca.
TRANSMISIÓN
POR POLEA
BROQUERO
SOPORTE
MOTOR
PALANCA DE
AVANCE
COLUMNA CORTA
BASE

6. 2.- Taladros de columna
 Estos taladros son de mayor potencia y producen por lo tanto mayor trabajo. Están constituidas por una sólida
columna de fundición que forma un eje rígido sobre el cual se desplazan los diferentes elementos de la máquina.
Esta constitución mucho más robusta permite a este tipo de taladros efectuar agujeros de hasta 100 mm de
diámetro.
 El mecanismo principal que diferencia a este tipo de máquinas de las sensitivas es la caja de avances ya que el
avance de la broca en éstas se produce automáticamente aunque también permite el avance manual o sensitivo
TRANSMISIÓN
POR POLEA Ó
ENGRANES
BROQUERO
SOPORTE
MOTOR
PALANCA DE
AVANCE
COLUMNA LARGA
BASE

7. 3.-Taladros múltiples
 Este tipo de máquinas de taladrado se emplea para trabajos en grandes series. Las máquinas de taladrado de
husillos múltiples tienen una forma semejante a las máquinas de taladrado de columna ya que consisten en una
bancada con mesa para sujetar las piezas a taladrar y una columna con un cabezal que mueve un eje o husillo
principal.
TRABAJOS DE
PRODUCCIÓN
EN SERIE

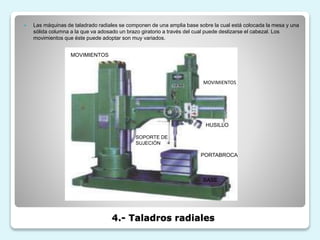

8. 4.- Taladros radiales
 Las máquinas de taladrado radiales se componen de una amplia base sobre la cual está colocada la mesa y una
sólida columna a la que va adosado un brazo giratorio a través del cual puede deslizarse el cabezal. Los
movimientos que éste puede adoptar son muy variados.
MOVIMIENTOS
HUSILLO
PORTABROCA
BASE
SOPORTE DE
SUJECIÓN
MOVIMIENTOS

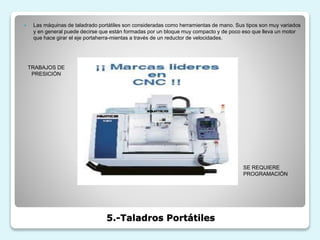

9. 5.-Taladros Portátiles
 Las máquinas de taladrado portátiles son consideradas como herramientas de mano. Sus tipos son muy variados
y en general puede decirse que están formadas por un bloque muy compacto y de poco eso que lleva un motor
que hace girar el eje portaherra-mientas a través de un reductor de velocidades.
TRABAJOS DE
PRESICIÓN
SE REQUIERE
PROGRAMACIÓN

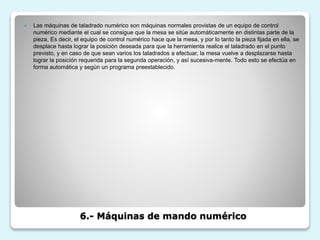

10. 6.- Máquinas de mando numérico
 Las máquinas de taladrado numérico son máquinas normales provistas de un equipo de control
numérico mediante el cual se consigue que la mesa se sitúe automáticamente en distintas parte de la
pieza, Es decir, el equipo de control numérico hace que la mesa, y por lo tanto la pieza fijada en ella, se
desplace hasta lograr la posición deseada para que la herramienta realice el taladrado en el punto
previsto, y en caso de que sean varios los taladrados a efectuar, la mesa vuelve a desplazarse hasta
lograr la posición requerida para la segunda operación, y así sucesiva-mente. Todo esto se efectúa en
forma automática y según un programa preestablecido.

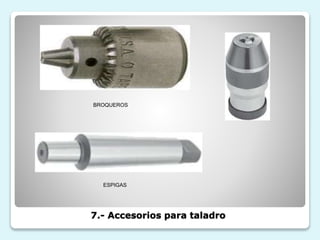

11. 7.- Accesorios para taladro
BROQUEROS
ESPIGAS

12. 8.- Accesorios

13. 09.- Tipos de puntas
CONO MORSE
AVELLANADORES

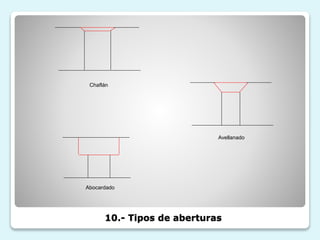

14. 10.- Tipos de aberturas
Chaflán
Avellanado
Abocardado

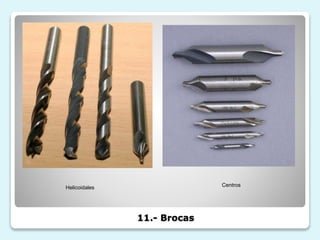

15. 11.- Brocas
Helicoidales Centros

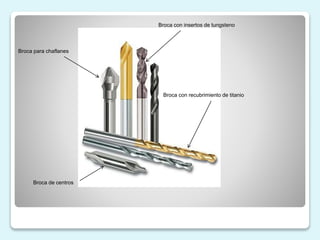

16. Broca de centros
Broca para chaflanes
Broca con recubrimiento de titanio
Broca con insertos de tungsteno

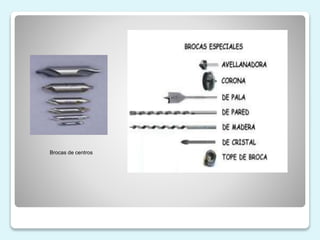

17. Brocas de centros

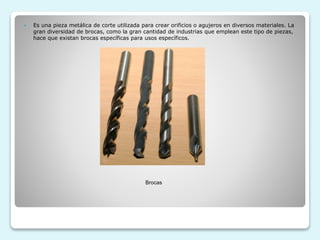

18.  Es una pieza metálica de corte utilizada para crear orificios o agujeros en diversos materiales. La
gran diversidad de brocas, como la gran cantidad de industrias que emplean este tipo de piezas,
hace que existan brocas específicas para usos específicos.
Brocas

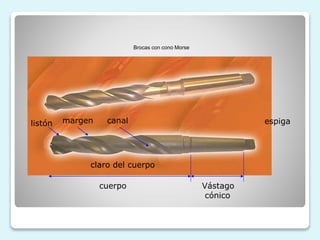

19. Brocas con cono Morse
Vástago
cónico
espiga
cuerpo
canallistón margen
claro del cuerpo

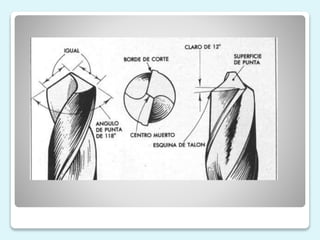

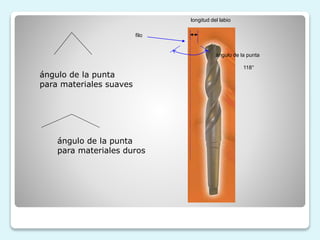

20. ángulo de la punta
longitud del labio
filo
ángulo de la punta
para materiales duros
ángulo de la punta
para materiales suaves
118°

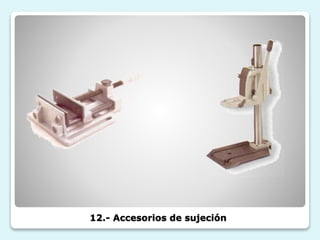

21. 12.- Accesorios de sujeción

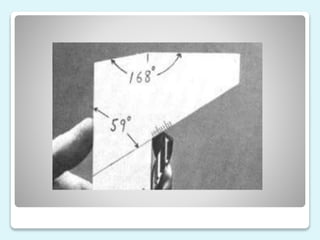

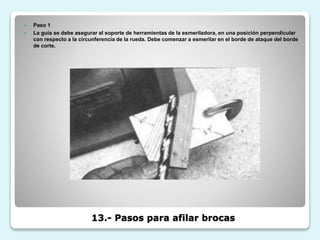

23. 13.- Pasos para afilar brocas
 Paso 1
 La guía se debe asegurar al soporte de herramientas de la esmeriladora, en una posición perpendicular
con respecto a la circunferencia de la rueda. Debe comenzar a esmerilar en el borde de ataque del borde
de corte.

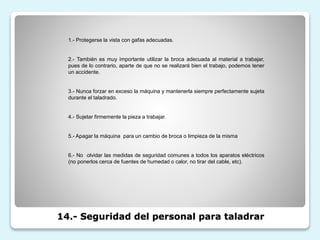

25. 14.- Seguridad del personal para taladrar
1.- Protegerse la vista con gafas adecuadas.
2.- También es muy importante utilizar la broca adecuada al material a trabajar,
pues de lo contrario, aparte de que no se realizará bien el trabajo, podemos tener
un accidente.
3.- Nunca forzar en exceso la máquina y mantenerla siempre perfectamente sujeta
durante el taladrado.
4.- Sujetar firmemente la pieza a trabajar.
5.- Apagar la máquina para un cambio de broca o limpieza de la misma
6.- No olvidar las medidas de seguridad comunes a todos los aparatos eléctricos
(no ponerlos cerca de fuentes de humedad o calor, no tirar del cable, etc).

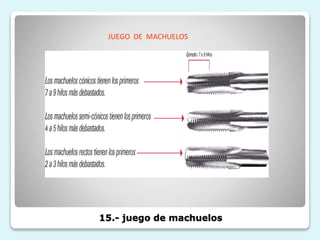

26. 15.- juego de machuelos
JUEGO DE MACHUELOS

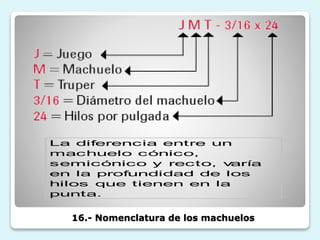

27. 16.- Nomenclatura de los machuelos
La diferencia entre un
machuelo cónico,
semicónico y recto, varía
en la profundidad de los
hilos que tienen en la
punta.

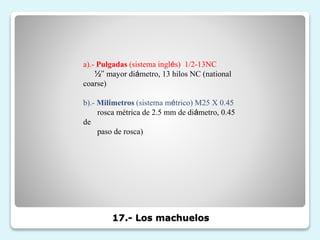

28. 17.- Los machuelos
a).- Pulgadas (sistema inglés) 1/2-13NC
½’’ mayor diámetro, 13 hilos NC (national
coarse)
b).- Milímetros (sistema métrico) M25 X 0.45
rosca métrica de 2.5 mm de diámetro, 0.45
de
paso de rosca)

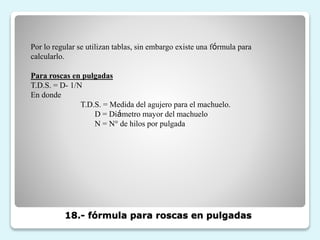

29. 18.- fórmula para roscas en pulgadas
Por lo regular se utilizan tablas, sin embargo existe una fórmula para
calcularlo.
Para roscas en pulgadas
T.D.S. = D- 1/N
En donde
T.D.S. = Medida del agujero para el machuelo.
D = Diámetro mayor del machuelo
N = N° de hilos por pulgada

30. 19.- Ejemplos
Ejemplo: Calcular el diámetro de
La broca para un machuelo de
½” 13 NC
Formula: T.D.S.= D-1/N
Solución: T.D.S = 1/ 2 - 1/13
= 0.5 – 0.076
= 0.423 “
Practica de taller: 0.423 x 64 = 27.076
Resultado final: Broca de 27/64”
Ejemplo: Calcular el diámetro de
La broca para un machuelo de
2.5 mm 0.45 paso
Formula: T.D.S.= D-P
Solución: T.D.S = 2.5 – 0.45
= 2.05 mm
Resultado final: Broca de 2 mm

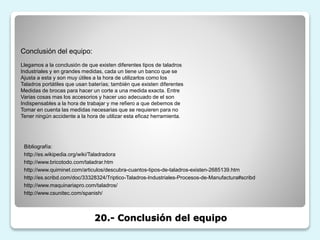

31. 20.- Conclusión del equipo
Bibliografía:
http://es.wikipedia.org/wiki/Taladradora
http://www.bricotodo.com/taladrar.htm
http://www.quiminet.com/articulos/descubra-cuantos-tipos-de-taladros-existen-2685139.htm
http://es.scribd.com/doc/33328324/Triptico-Taladros-Industriales-Procesos-de-Manufactura#scribd
http://www.maquinariapro.com/taladros/
http://www.csunitec.com/spanish/
Conclusión del equipo:
Llegamos a la conclusión de que existen diferentes tipos de taladros
Industriales y en grandes medidas, cada un tiene un banco que se
Ajusta a esta y son muy útiles a la hora de utilizarlos como los
Taladros portátiles que usan baterías; también que existen diferentes
Medidas de brocas para hacer un corte a una medida exacta. Entre
Varias cosas mas los accesorios y hacer uso adecuado de el son
Indispensables a la hora de trabajar y me refiero a que debemos de
Tomar en cuenta las medidas necesarias que se requieren para no
Tener ningún accidente a la hora de utilizar esta eficaz herramienta.
