1. UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
UNAD
TRABAJO FINAL
LENGUAJE DE MODELADO UNIFICADO UML
CODIGO: 200609
HAROLD EMILIO CABRERA MEZA
TUTOR
DANIEL FELIPE PALACIO PÉREZ
DIEGO ARMANDO PERDOMO PERDOMO
JHON ENRIQUE MUÑOZ
MIGUEL ANGEL LLERENA
YULIETH PAOLA PEREZ GALVAN
VIII SEMESTRE
SABADO 10 DE DICIEMBRE DE 2011

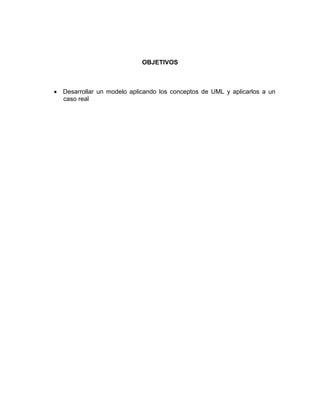

2. OBJETIVOS
 Desarrollar un modelo aplicando los conceptos de UML y aplicarlos a un
caso real

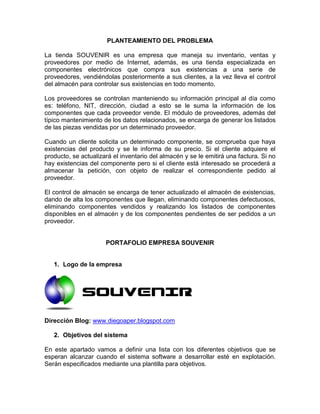

3. PLANTEAMIENTO DEL PROBLEMA
La tienda SOUVENIR es una empresa que maneja su inventario, ventas y
proveedores por medio de Internet, además, es una tienda especializada en
componentes electrónicos que compra sus existencias a una serie de
proveedores, vendiéndolas posteriormente a sus clientes, a la vez lleva el control
del almacén para controlar sus existencias en todo momento.
Los proveedores se controlan manteniendo su información principal al día como
es: teléfono, NIT, dirección, ciudad a esto se le suma la información de los
componentes que cada proveedor vende. El módulo de proveedores, además del
típico mantenimiento de los datos relacionados, se encarga de generar los listados
de las piezas vendidas por un determinado proveedor.
Cuando un cliente solicita un determinado componente, se comprueba que haya
existencias del producto y se le informa de su precio. Si el cliente adquiere el
producto, se actualizará el inventario del almacén y se le emitirá una factura. Si no
hay existencias del componente pero si el cliente está interesado se procederá a
almacenar la petición, con objeto de realizar el correspondiente pedido al
proveedor.
El control de almacén se encarga de tener actualizado el almacén de existencias,
dando de alta los componentes que llegan, eliminando componentes defectuosos,
eliminando componentes vendidos y realizando los listados de componentes
disponibles en el almacén y de los componentes pendientes de ser pedidos a un
proveedor.
PORTAFOLIO EMPRESA SOUVENIR
1. Logo de la empresa
Dirección Blog: www.diegoaper.blogspot.com
2. Objetivos del sistema
En este apartado vamos a definir una lista con los diferentes objetivos que se
esperan alcanzar cuando el sistema software a desarrollar esté en explotación.
Serán especificados mediante una plantilla para objetivos.

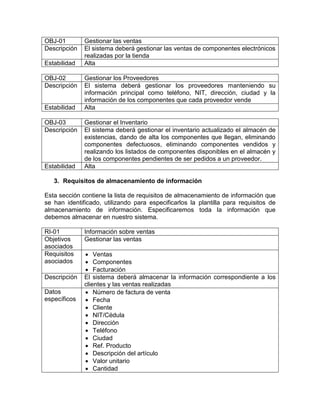

4. OBJ-01 Gestionar las ventas
Descripción El sistema deberá gestionar las ventas de componentes electrónicos
realizadas por la tienda
Estabilidad Alta
OBJ-02 Gestionar los Proveedores
Descripción El sistema deberá gestionar los proveedores manteniendo su
información principal como teléfono, NIT, dirección, ciudad y la
información de los componentes que cada proveedor vende
Estabilidad Alta
OBJ-03 Gestionar el Inventario
Descripción El sistema deberá gestionar el inventario actualizado el almacén de
existencias, dando de alta los componentes que llegan, eliminando
componentes defectuosos, eliminando componentes vendidos y
realizando los listados de componentes disponibles en el almacén y
de los componentes pendientes de ser pedidos a un proveedor.
Estabilidad Alta
3. Requisitos de almacenamiento de información
Esta sección contiene la lista de requisitos de almacenamiento de información que
se han identificado, utilizando para especificarlos la plantilla para requisitos de
almacenamiento de información. Especificaremos toda la información que
debemos almacenar en nuestro sistema.
RI-01 Información sobre ventas
Objetivos Gestionar las ventas
asociados
Requisitos  Ventas
asociados  Componentes
 Facturación
Descripción El sistema deberá almacenar la información correspondiente a los
clientes y las ventas realizadas
Datos  Número de factura de venta
específicos  Fecha
 Cliente
 NIT/Cédula
 Dirección
 Teléfono
 Ciudad
 Ref. Producto
 Descripción del artículo
 Valor unitario
 Cantidad

5.  IVA
Intervalo Pasado y presente
temporal
Estabilidad Alta
RI-02 Información sobre proveedores
Objetivos Gestionar los proveedores
asociados
Requisitos  Proveedores
asociados  Componentes
Descripción El sistema deberá almacenar la información correspondiente a los
proveedores y las piezas vendidas por un determinado proveedor.
Datos  Número de registro de compra
específicos  Fecha
 Proveedor
 NIT/Cédula
 Dirección
 Teléfono
 Ciudad
 Ref. Producto
 Descripción del artículo
 Valor unitario
 Cantidad
 IVA
Intervalo Pasado y presente
temporal
Estabilidad Alta
RI-03 Información sobre inventario
Objetivos Gestionar el inventario
asociados
Requisitos  Ventas
asociados  Componente
 Peticiones
 Inventario
 Proveedores
Descripción El sistema deberá almacenar la información correspondiente a las
existencias dando de alta los componentes que llegan, eliminando
componentes defectuosos, eliminando componentes vendidos y
realizando los listados de componentes disponibles en el almacén y
de los componentes pendientes de ser pedidos a un proveedor.
Datos  Ref. Producto
específicos  Descripción del artículo
 Cantidad
 IVA

6.  Precio compra
 Precio venta
 Proveedor
Intervalo Pasado y presente
temporal
Estabilidad Alta

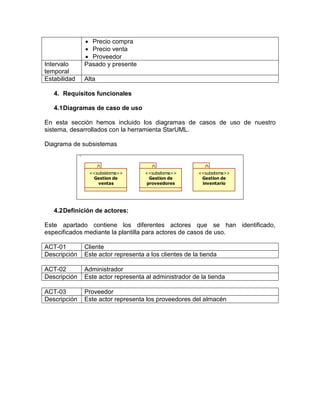

4. Requisitos funcionales
4.1 Diagramas de caso de uso
En esta sección hemos incluido los diagramas de casos de uso de nuestro
sistema, desarrollados con la herramienta StarUML.
Diagrama de subsistemas
<<subsistema>> <<subsitema>> <<subsitema>>
Gestion de Gestion de Gestion de
ventas proveedores inventario
4.2 Definición de actores:
Este apartado contiene los diferentes actores que se han identificado,
especificados mediante la plantilla para actores de casos de uso.
ACT-01 Cliente
Descripción Este actor representa a los clientes de la tienda
ACT-02 Administrador
Descripción Este actor representa al administrador de la tienda
ACT-03 Proveedor
Descripción Este actor representa los proveedores del almacén

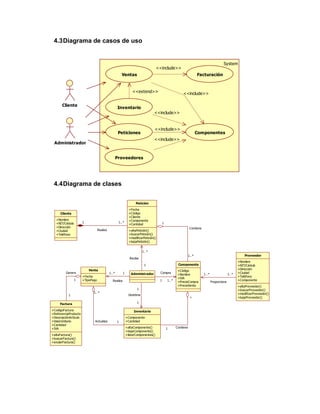

7. 4.3 Diagrama de casos de uso
System
<<include>>
Ventas Facturación
<<extend>> <<include>>
Cliente
Inventario
<<include>>
<<include>>
Peticiones Componentes
<<include>>
Administrador
Proveedores
4.4 Diagrama de clases
Petición
+Fecha
Cliente +Código
+Cliente
+Nombre +Componente
+NIT/Cédula 1 1..* 1
+Cantidad
+Dirección Contiene
+Ciudad Realiza +altaPetición()
+Teléfono +buscarPetición()
+modificarPetición()
+bajaPetición()
1..*
1..* Proveedor
Recibe
+Nombre
1 Componente +NIT/Cédula
Venta +Dirección
+Código
Genera 1..* 1 Administrador Compra 1..* 1..* +Ciudad
+Nombre
+Fecha +Teléfono
+IVA
1 +TipoPago Realiza 1 1..* +Componente
+PrecioCompra Proporciona
+PrecioVenta +altaProveedor()
1 +buscarProveedor()
1..* +modificarProveedor()
1 Gestiona
* +bajaProveedor()
Factura 1
+CodigoFactura Inventario
+ReferenciaProducto
+DescripciónArtículo +Componente
+ValorUnitario Actualiza 1 +Cantidad
+Cantidad
+IVA +altaComponente() 1 Contiene
+bajaComponente()
+altaFactura() +listarComponentes()
+buscarFactura()
+anularFactura()

8. 4.5 Diagramas de actividades
Ventas – Peticiones – Inventario
Cliente Administrador Sistema
Solicita producto
Ingresa Producto Comprueba existencias
¿Hay existencias?
No Si
Informa precio Muestra cantidad disponible y precio
¿Está de acuerdo?
Si
Registra producto Almacena producto
¿El cliente está
interesado?
No
Registra Petición Almacena petición
Si
No
¿Desea otro producto?
Si
No
Entrega cantidad Solicita cantidad total a pagar Muestra cantidad total a pagar
Recibe cantidad y registra factura Almacena factura
Solicita impresión factura Actualiza inventario
Imprime factura
Recibe pedido y factura Entrega pedido y factura

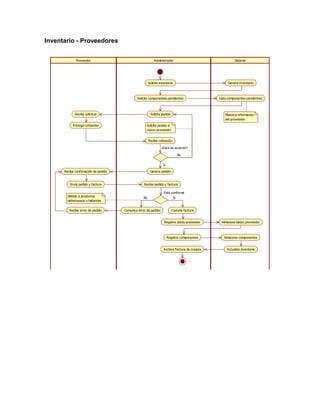

9. Inventario - Proveedores
Proveedor Administrador Sistema
Solicita inventario Genera inventario
Solicita componentes pendientes Lista componentes pendientes
Recibe solicitud Solicita pedido Muestra información
del proveedor
Entrega cotización Solicita pedido a
nuevo proveedor
Recibe cotización
¿Está de acuerdo?
No
Si
Recibe confirmación de pedido Genera pedido
Envía pedido y factura Recibe pedido y factura
Está conforme
Debido a productos No Si
defectuosos o faltantes
Recibe error de pedido Comunica error de pedido Cancela factura
Registra datos proveedor Almacena datos proveedor
Registra componentes Almacena componentes
Archiva factura de compra Actualiza inventario

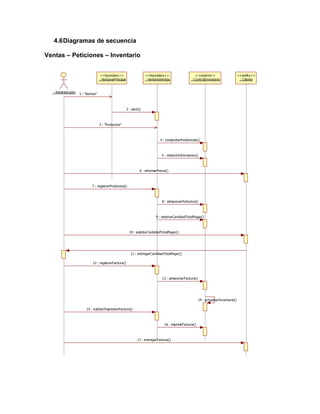

10. 4.6 Diagramas de secuencia
Ventas – Peticiones – Inventario
<<boundary>> <<boundary>> <<control>> <<entity>>
: VentanaPrincipal : VentanaVentas : ControlInventario : Cliente
: Administrador 1 : "Ventas"
2 : abrir()
3 : "Productos"
4 : comprobarExistencias()
5 : mostrarInformacion()
6 : informarPrecio()
7 : registrarProductos()
8 : almacenarPoductos()
9 : mostrarCantidadTotalPagar()
10 : solicitarCantidadTotalPagar()
11 : entregarCantidadTotalPagar()
12 : registrarFactura()
13 : almacenarFactura()
14 : actualizarInventario()
15 : solicitarImpresionFactura()
16 : imprimirFactura()
17 : entregarFactura()

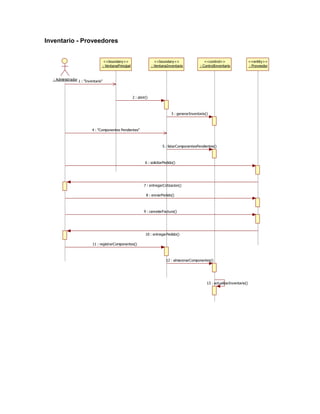

11. Inventario - Proveedores
<<boundary>> <<boundary>> <<control>> <<entity>>
: VentanaPrincipal : VentanaInventario : ControlInventario : Proveedor
: Administrador 1 : "Inventario"
2 : abrir()
3 : generarInventario()
4 : "Componentes Pendientes"
5 : listarComponentesPendientes()
6 : solicitarPedido()
7 : entregarCotizacion()
8 : enviarPedido()
9 : cancelarFactura()
10 : entregarPedido()
11 : registrarComponentes()
12 : almacenarComponentes()
13 : actualizarInventario()

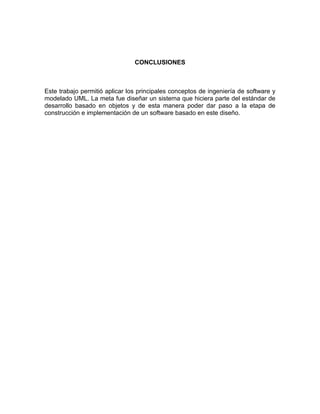

12. CONCLUSIONES
Este trabajo permitió aplicar los principales conceptos de ingeniería de software y
modelado UML. La meta fue diseñar un sistema que hiciera parte del estándar de
desarrollo basado en objetos y de esta manera poder dar paso a la etapa de
construcción e implementación de un software basado en este diseño.

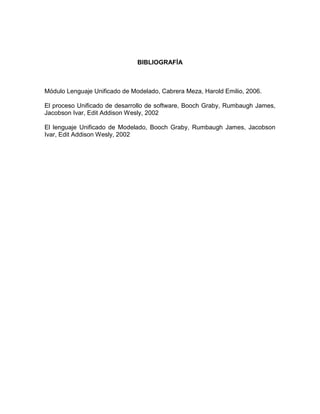

13. BIBLIOGRAFÍA
Módulo Lenguaje Unificado de Modelado, Cabrera Meza, Harold Emilio, 2006.
El proceso Unificado de desarrollo de software, Booch Graby, Rumbaugh James,
Jacobson Ivar, Edit Addison Wesly, 2002
El lenguaje Unificado de Modelado, Booch Graby, Rumbaugh James, Jacobson
Ivar, Edit Addison Wesly, 2002
