Este documento describe los 8 pasos para dibujar la perspectiva de un cubo en planta y alzado. Explica cómo trazar el plano del cuadro y el plano auxiliar, proyectar los puntos significativos de la planta desde el punto de vista, trazar horizontales y proyecciones a 45° en el plano auxiliar, proyectar desde el punto de vista al alzado, y trazar proyectantes paralelas para encontrar las trazas de la perspectiva y completar el dibujo.

1. Universidad Nacional Autónoma de México
Facultad de Estudios superiores Cuautitlán
Diseño y Comunicación Visual
Geometría II
Profesor: Eloy Jacinto Robles
Unidad 3, Tema 3 Actividad de Aprendizaje 3
Grupo: 9121
Rebeca Alejandra Hernández Domínguez
14/09/15

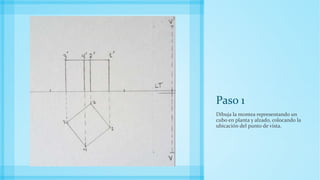

2. Paso 1
Dibuja la montea representando un
cubo en planta y alzado, colocando la
ubicación del punto de vista.

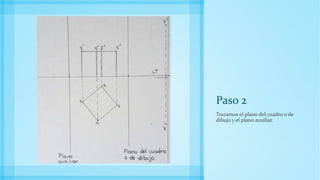

3. Paso 2
Trazamos el plano del cuadro o de
dibujo y el plano auxiliar.

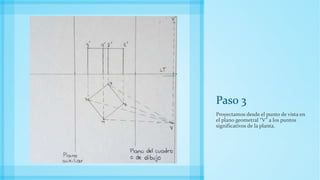

4. Paso 3
Proyectamos desde el punto de vista en
el plano geometral “V” a los puntos
significativos de la planta.

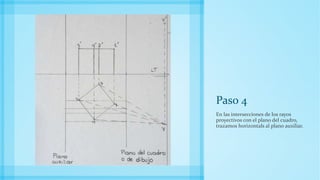

5. Paso 4
En las intersecciones de los rayos
proyectivos con el plano del cuadro,
trazamos horizontals al plano auxiliar.

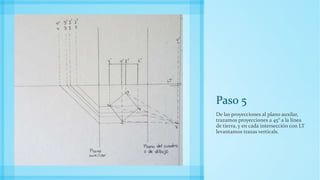

6. Paso 5
De las proyecciones al plano auxilar,
trazamos proyecciones a 45° a la línea
de tierra, y en cada intersección con LT
levantamos trazas verticals.

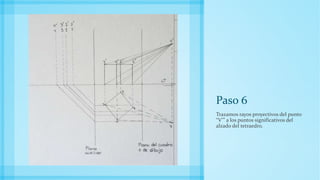

7. Paso 6
Trazamos rayos proyectivos del punto
“V’” a los puntos significativos del
alzado del tetraedro.

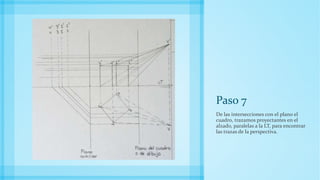

8. Paso 7
De las intersecciones con el plano el
cuadro, trazamos proyectantes en el
alzado, paralelas a la LT, para encontrar
las trazas de la perspectiva.

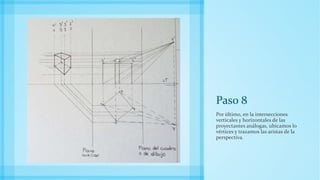

9. Paso 8
Por último, en la intersecciones
verticales y horizontales de las
proyectantes análogas, ubicamos lo
vértices y trazamos las aristas de la
perspectiva.
