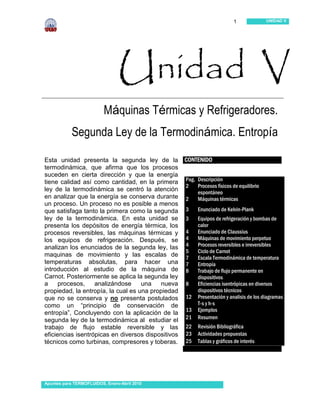

1. 1 UNIDAD V
Unidad V
Máquinas Térmicas y Refrigeradores.
Segunda Ley de la Termodinámica. Entropía
Esta unidad presenta la segunda ley de la CONTENIDO
termodinámica, que afirma que los procesos
suceden en cierta dirección y que la energía
tiene calidad así como cantidad, en la primera Pag. Descripción
2 Procesos físicos de equilibrio
ley de la termodinámica se centró la atención espontáneo
en analizar que la energía se conserva durante 2 Máquinas térmicas
un proceso. Un proceso no es posible a menos
que satisfaga tanto la primera como la segunda 3 Enunciado de Kelvin-Plank
ley de la termodinámica. En esta unidad se 3 Equipos de refrigeración y bombas de
presenta los depósitos de energía térmica, los calor
procesos reversibles, las máquinas térmicas y 4 Enunciado de Claussius
los equipos de refrigeración. Después, se 4 Máquinas de movimiento perpetuo
analizan los enunciados de la segunda ley, las 4 Procesos reversibles e irreversibles
5 Ciclo de Carnot
maquinas de movimiento y las escalas de 7 Escala Termodinámica de temperatura
temperaturas absolutas, para hacer una 7 Entropía
introducción al estudio de la máquina de 8 Trabajo de flujo permanente en
Carnot. Posteriormente se aplica la segunda ley dispositivos
a procesos, analizándose una nueva 8 Eficiencias isentrópicas en diversos
propiedad, la entropía, la cual es una propiedad dispositivos técnicos
que no se conserva y no presenta postulados 12 Presentación y analisis de los diagramas
como un “principio de conservación de T-s y h-s
13 Ejemplos
entropía”, Concluyendo con la aplicación de la
segunda ley de la termodinámica al estudiar el 21 Resumen

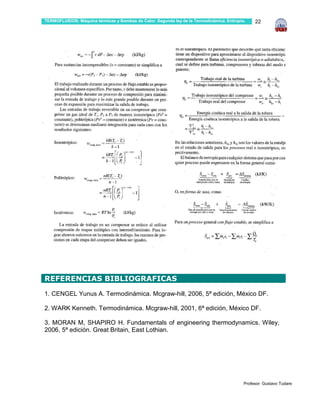

trabajo de flujo estable reversible y las 22 Revisión Bibliográfica
eficiencias isentrópicas en diversos dispositivos 23 Actividades propuestas

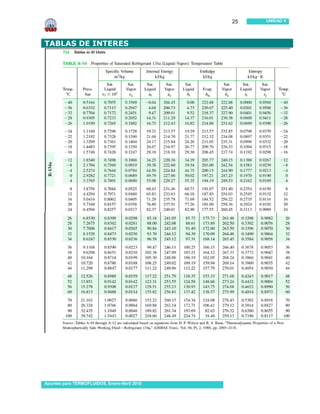

técnicos como turbinas, compresores y toberas. 25 Tablas y gráficos de interés
…
Apuntes para TERMOFLUIDOS, Enero-Abril 2010

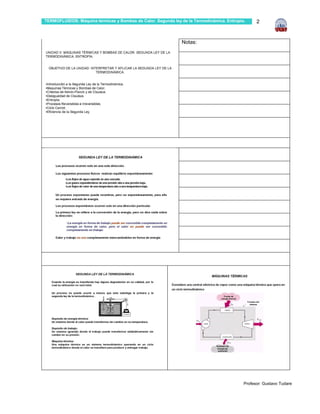

2. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 2
Notas:
Profesor: Gustavo Tudare
3. 3 UNIDAD V
NOTAS:
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
4. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 4
NOTAS:
Profesor: Gustavo Tudare
5. 5 UNIDAD V
NOTAS:
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
6. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 6
NOTAS:
Profesor: Gustavo Tudare
7. 7 UNIDAD V
NOTAS:
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
8. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 8
NOTAS:
Profesor: Gustavo Tudare

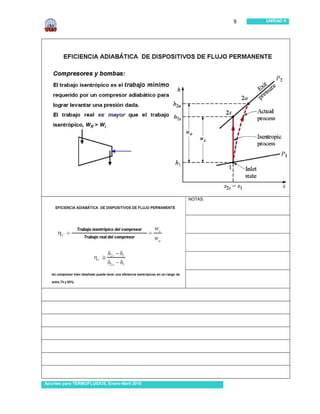

9. 9 UNIDAD V
NOTAS:
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
10. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 10
Profesor: Gustavo Tudare

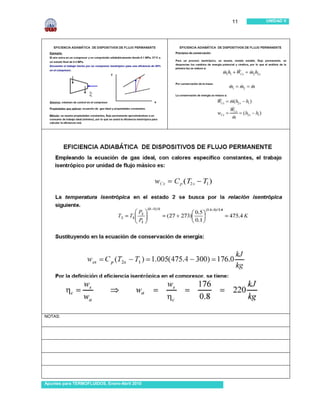

11. 11 UNIDAD V
NOTAS:
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
12. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 12
Profesor: Gustavo Tudare

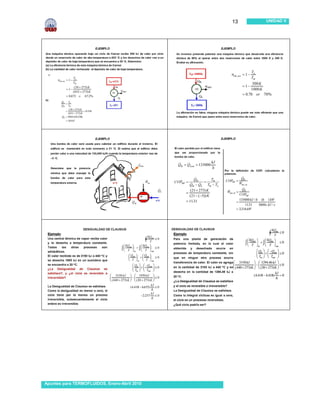

13. 13 UNIDAD V
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
14. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 14
Profesor: Gustavo Tudare
15. 15 UNIDAD V
Notas:
Apuntes para TERMOFLUIDOS, Enero-Abril 2010

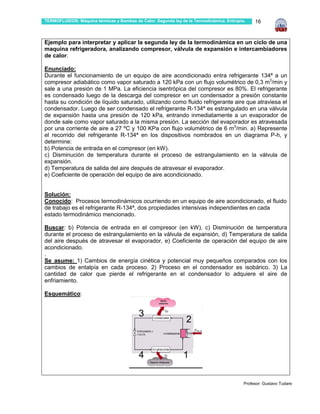

16. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 16
Ejemplo para interpretar y aplicar la segunda ley de la termodinámica en un ciclo de una
maquina refrigeradora, analizando compresor, válvula de expansión e intercambiadores
de calor.
Enunciado:
Durante el funcionamiento de un equipo de aire acondicionado entra refrigerante 134ª a un
compresor adiabático como vapor saturado a 120 kPa con un flujo volumétrico de 0,3 m3/min y
sale a una presión de 1 MPa. La eficiencia isentrópica del compresor es 80%. El refrigerante
es condensado luego de la descarga del compresor en un condensador a presión constante
hasta su condición de líquido saturado, utilizando como fluido refrigerante aire que atraviesa el
condensador. Luego de ser condensado el refrigerante R-134ª es estrangulado en una válvula
de expansión hasta una presión de 120 kPa, entrando inmediatamente a un evaporador de
donde sale como vapor saturado a la misma presión. La sección del evaporador es atravesada
por una corriente de aire a 27 ºC y 100 KPa con flujo volumétrico de 6 m3/min. a) Represente
el recorrido del refrigerante R-134ª en los dispositivos nombrados en un diagrama P-h, y
determine:
b) Potencia de entrada en el compresor (en kW).
c) Disminución de temperatura durante el proceso de estrangulamiento en la válvula de
expansión.
d) Temperatura de salida del aire después de atravesar el evaporador.
e) Coeficiente de operación del equipo de aire acondicionado.
Solución:
Conocido: Procesos termodinámicos ocurriendo en un equipo de aire acondicionado, el fluido
de trabajo es el refrigerante R-134ª, dos propiedades intensivas independientes en cada
estado termodinámico mencionado.
Buscar: b) Potencia de entrada en el compresor (en kW), c) Disminución de temperatura
durante el proceso de estrangulamiento en la válvula de expansión, d) Temperatura de salida
del aire después de atravesar el evaporador, e) Coeficiente de operación del equipo de aire
acondicionado.
.
Se asume: 1) Cambios de energía cinética y potencial muy pequeños comparados con los
cambios de entalpía en cada proceso. 2) Proceso en el condensador es isobárico. 3) La
cantidad de calor que pierde el refrigerante en el condensador lo adquiere el aire de
enfriamiento.
Esquemático:
3
2
4 1
Profesor: Gustavo Tudare

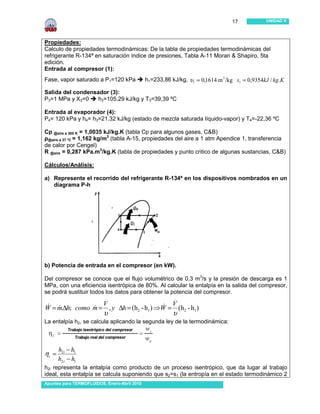

17. 17 UNIDAD V
Propiedades:
Calculo de propiedades termodinámicas: De la tabla de propiedades termodinámicas del
refrigerante R-134ª en saturación índice de presiones, Tabla A-11 Moran & Shapiro, 5ta
edición.
Entrada al compresor (1):
Fase, vapor saturado a P1=120 kPa h1=233,86 kJ/kg, υ1 = 0,1614 m 3 /kg s1 = 0,9354kJ / kg.K
Salida del condensador (3):
P3=1 MPa y X3=0 h3=105,29 kJ/kg y T3=39,39 ºC
Entrada al evaporador (4):
P4= 120 kPa y h4= h3=21.32 kJ/kg (estado de mezcla saturada líquido-vapor) y T4=-22,36 ºC
Cp @aire a 300 K = 1,0035 kJ/kg.K (tabla Cp para algunos gases, C&B)
ρ@aire a 27 ºC = 1,162 kg/m3 (tabla A-15, propiedades del aire a 1 atm Apendice 1, transferencia
de calor por Cengel)
R @aire = 0,287 kPa.m3/kg.K (tabla de propiedades y punto critico de algunas sustancias, C&B)
Cálculos/Análisis:
a) Represente el recorrido del refrigerante R-134ª en los dispositivos nombrados en un
diagrama P-h
b) Potencia de entrada en el compresor (en kW).
Del compresor se conoce que el flujo volumétrico de 0,3 m3/s y la presión de descarga es 1
MPa, con una eficiencia isentrópica de 80%. Al calcular la entalpía en la salida del compresor,
se podrá sustituir todos los datos para obtener la potencia del compresor.
. .
V V
W = m.∆h; como m = , y ∆h = (h2 - h1 ) ⇒W = (h2 - h1 )
& & & &
υ υ
La entalpía h2, se calcula aplicando la segunda ley de la termodinámica:
h2i − h1
ηc =
h2 r − h1
h2i representa la entalpía como producto de un proceso isentrópico, que da lugar al trabajo
ideal, esta entalpía se calcula suponiendo que s2=s1 (la entropía en el estado termodinámico 2
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
18. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 18

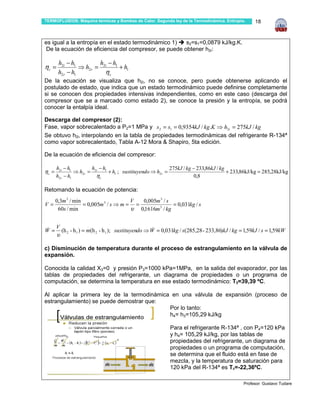

es igual a la entropía en el estado termodinámico 1) s2=s1=0,0879 kJ/kg.K.
De la ecuación de eficiencia del compresor, se puede obtener h2r:
h2i − h1 h −h
ηc = ⇒ h2r = 2i 1 + h1
h2 r − h1 ηc
De la ecuación se visualiza que h2i, no se conoce, pero puede obtenerse aplicando el
postulado de estado, que indica que un estado termodinámico puede definirse completamente
si se conocen dos propiedades intensivas independientes, como en este caso (descarga del
compresor que se a marcado como estado 2), se conoce la presión y la entropía, se podrá
conocer la entalpía ideal.
Descarga del compresor (2):
Fase, vapor sobrecalentado a P2=1 MPa y s 2 = s1 = 0,9354kJ / kg.K ⇒ h2i = 275kJ / kg
Se obtuvo h2i, interpolando en la tabla de propiedades termodinámicas del refrigerante R-134ª
como vapor sobrecalentado, Tabla A-12 Mora & Shapiro, 5ta edición.
De la ecuación de eficiencia del compresor:
h2i − h1 h −h 275kJ / kg − 233,86kJ / kg
ηc = ⇒ h2 r = 2i 1 + h1 ; sustituyendo ⇒ h2 r = + 233,86kJ/kg = 285,28kJ/kg
h2 r − h1 ηc 0,8
Retomando la ecuación de potencia:
.
. 0,3m 3 / min . V 0,005m 3 / s
V= = 0,005m 3 / s ⇒ m = = = 0,031kg / s
60s / min υ 0,1616m 3 / kg
.
V .
W=
& (h 2 - h 1 ) = m(h 2 - h 1 ); sustituyendo ⇒ W = 0,031kg / s(285,28 - 233,86)kJ / kg = 1,59kJ / s = 1,59kW
&
υ
c) Disminución de temperatura durante el proceso de estrangulamiento en la válvula de
expansión.
Conocida la calidad X3=0 y presión P3=1000 kPa=1MPa, en la salida del evaporador, por las
tablas de propiedades del refrigerante, un diagrama de propiedades o un programa de
computación, se determina la temperatura en ese estado termodinámico: T3=39,39 ºC.
Al aplicar la primera ley de la termodinámica en una válvula de expansión (proceso de
estrangulamiento) se puede demostrar que:
Por lo tanto:
h4= h3=105,29 kJ/kg
Para el refrigerante R-134ª , con P4=120 kPa
y h4= 105,29 kJ/kg, por las tablas de
propiedades del refrigerante, un diagrama de
propiedades o un programa de computación,
se determina que el fluido está en fase de
mezcla, y la temperatura de saturación para
120 kPa del R-134ª es T4=-22,36ºC.
Profesor: Gustavo Tudare

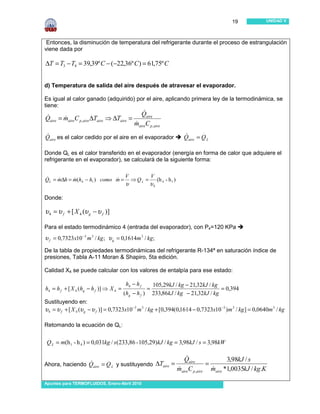

19. 19 UNIDAD V
Entonces, la disminución de temperatura del refrigerante durante el proceso de estrangulación
viene dada por
∆T = T3 − T4 = 39,39º C − (−22,36º C ) = 61,75º C
d) Temperatura de salida del aire después de atravesar el evaporador.
Es igual al calor ganado (adquirido) por el aire, aplicando primera ley de la termodinámica, se
tiene:
&
Qaire
Qaire = maireC p,aire ∆Taire ⇒ ∆Taire =
& &
&
maireC p ,aire
.
&
Qaire es el calor cedido por el aire en el evaporador Qaire = Q L
&
Donde QL es el calor transferido en el evaporador (energía en forma de calor que adquiere el
refrigerante en el evaporador), se calculará de la siguiente forma:
. .
V . V
QL = m∆h = m(h4 − h1 ) como m = ⇒ Q L = (h 4 - h 1 )
& & & &
υ υ4
Donde:
υ 4 = υ f + [ X 4 (υ g − υ f )]
Para el estado termodinámico 4 (entrada del evaporador), con P4=120 KPa
υ f = 0,7323x10 −3 m 3 / kg ; υ g = 0,1614m 3 / kg;
De la tabla de propiedades termodinámicas del refrigerante R-134ª en saturación índice de
presiones, Tabla A-11 Moran & Shapiro, 5ta edición.
Calidad X4 se puede calcular con los valores de entalpía para ese estado:
h4 − h f 105,29kJ / kg − 21,32kJ / kg
h4 = h f + [ X 4 (hg − h f )] ⇒ X 4 = = = 0,394
(hg − h f ) 233,86kJ / kg − 21,32kJ / kg
Sustituyendo en:
υ 4 = υ f + [ X 4 (υ g − υ f )] = 0,7323x10 −3 m 3 / kg + [0,394(0,1614 − 0,7323x10 −3 )m 3 / kg ] = 0,0640m 3 / kg
Retomando la ecuación de QL:
. .
Q L = m(h 1 - h 4 ) = 0,031kg / s ( 233,86 - 105,29) kJ / kg = 3,98kJ / s = 3,98kW
. &
Qaire 3,98kJ / s
Ahora, haciendo Qaire = Q L y sustituyendo ∆Taire =
& =
& &
maireC p ,aire maire *1,0035kJ / kg.K
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
20. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 20

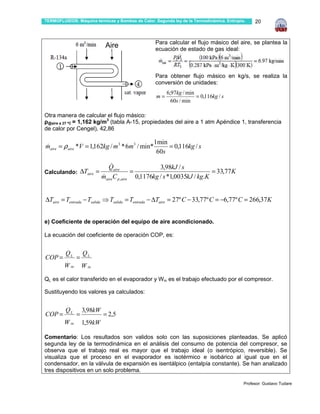

Para calcular el flujo másico del aire, se plantea la
Aire ecuación de estado de gas ideal:
Para obtener flujo másico en kg/s, se realiza la
conversión de unidades:
.
. 6,97kg / min
m= = 0,116kg / s
60s / min
Otra manera de calcular el flujo másico:
ρ@aire a 27 ºC = 1,162 kg/m3 (tabla A-15, propiedades del aire a 1 atm Apéndice 1, transferencia
de calor por Cengel), 42,86
. 1min
maire = ρ aire *V = 1,162kg / m3 * 6m3 / min*
& = 0,116kg / s
60s
&
Qaire 3,98kJ / s
Calculando: ∆Taire = = = 33,77K
&
maireC p ,aire 0,1176kg / s *1,0035kJ / kg.K
∆Taire = Tentrada − Tsalida ⇒ Tsalida = Tentrada − ∆Taire = 27º C − 33,77º C = −6,77º C = 266,37K
e) Coeficiente de operación del equipo de aire acondicionado.
La ecuación del coeficiente de operación COP, es:
.
QL QL
COP = .
=
W in W in
QL es el calor transferido en el evaporador y W in es el trabajo efectuado por el compresor.
Sustituyendo los valores ya calculados:
.
QL 3,98kW
COP = .
= = 2,5
W in 1,59kW
Comentario: Los resultados son validos solo con las suposiciones planteadas. Se aplicó
segunda ley de la termodinámica en el análisis del consumo de potencia del compresor, se
observa que el trabajo real es mayor que el trabajo ideal (o isentrópico, reversible). Se
visualiza que el proceso en el evaporador es isotérmico e isobárico al igual que en el
condensador, en la válvula de expansión es isentálpico (entalpía constante). Se han analizado
tres dispositivos en un solo problema.
.
Profesor: Gustavo Tudare
21. 21 UNIDAD V

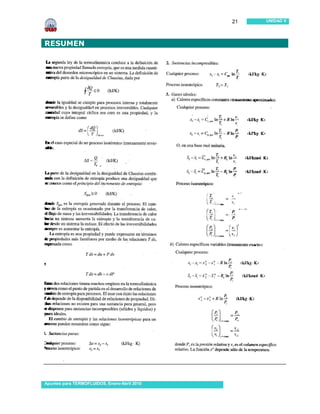

RESUMEN
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
22. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 22
…
REFERENCIAS BIBLIOGRAFICAS
1. CENGEL Yunus A. Termodinámica. Mcgraw-hill, 2006, 5ª edición, México DF.
2. WARK Kenneth. Termodinámica. Mcgraw-hill, 2001, 6ª edición, México DF.
3. MORAN M, SHAPIRO H. Fundamentals of engineering thermodynamics. Wiley,
2006, 5ª edición. Great Britain, East Lothian.
…
Profesor: Gustavo Tudare
23. 23 UNIDAD V

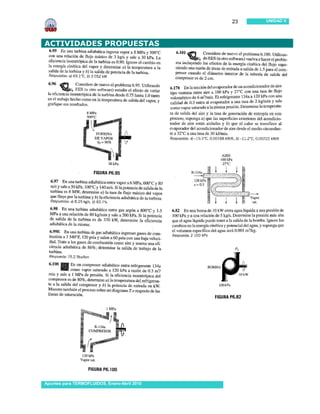

ACTIVIDADES PROPUESTAS
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
24. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 24
Fluye vapor de manera estable a través de una turbina adiabática de una central termoeléctrica.
condiciones de entrada del vapor son 6 MPa, 600 ºC y 80 m/s y las de salida son vapor saturado a 50 kPa,
ºC y 140 m/s, generando una potencia de 8 MW, el vapor se va a condensar con el agua de un río cerc
que circulará por los tubos del condensador. El fluido de trabajo al salir del condensador como líquido satu
a 50 kPa, es succionado por una bomba que eleva la presión a 6 MPa para ingresar hacia una caldera do
se obtienen nuevamente las condiciones del vapor que será suministrado a la turbina.
Determine: a) Flujo másico de vapor que fluye por los dispositivos nombrados.
b) Eficiencia adiabática de la turbina.
c) Consumo de potencia de la bomba.
d) Eficiencia del ciclo de la central termoeléctrica.
En el compresor adiabático de una turbina a gas ingresa aire a condiciones ambientales de 100 kPa, 2
con flujo volumétrico de 2,4 m3/s y sale a 275 ºC. La eficiencia isentrópica del compresor es 84%. Luego el
entra a una cámara de combustión y con la presión de descarga del compresor, a la salida de la cámar
combustión el fluido de trabajo fluye de forma estable por una turbina adiabática, entrando a esta a 800
expandiéndose (saliendo) a 200 kPa con velocidad de 80 m/s, generando una potencia de 370 kW. Lueg
pasar por unos quemadores posteriores a la turbina, el fluido de trabajo entra de manera estable a una to
adiabática a la presión y velocidad de descarga de la turbina a 747 ºC, saliendo a 85 kPa, la tobera es
eficiente.
Determine: a) La potencia requerida para accionar el compresor.
b) Eficiencia adiabática de la turbina.
c) Velocidad del fluido de trabajo a la salida de la tobera.
d) Temperatura del fluido de trabajo a la salida de la tobera.
Profesor: Gustavo Tudare
25. 25 UNIDAD V

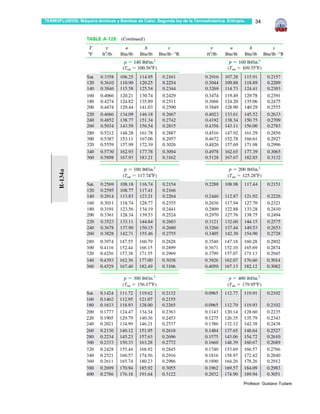

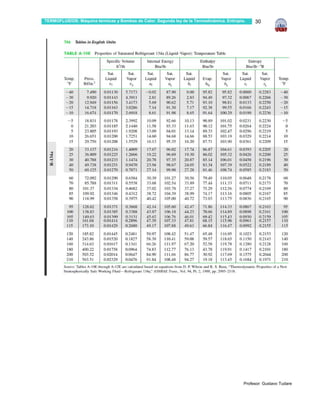

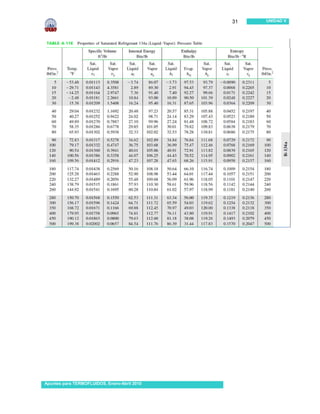

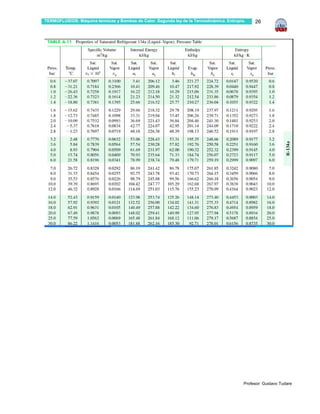

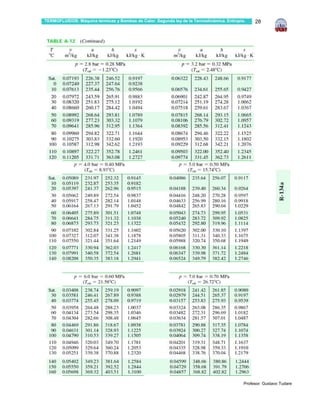

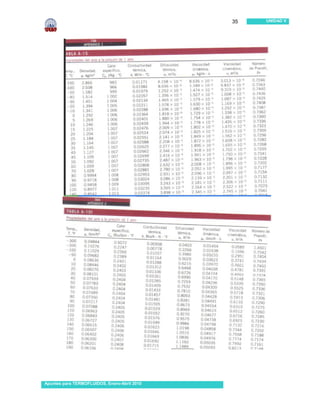

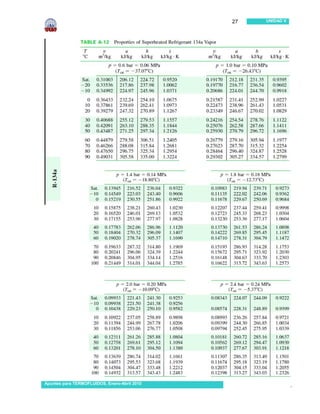

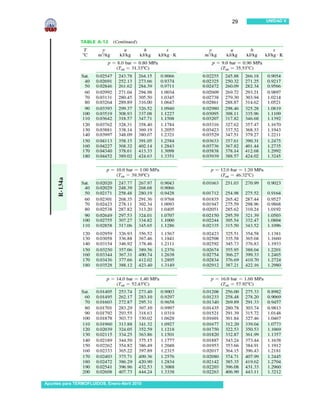

TABLAS DE INTERES
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
26. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 26
Profesor: Gustavo Tudare
27. 27 UNIDAD V
Apuntes para TERMOFLUIDOS, Enero-Abril 2010 .
28. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 28
Profesor: Gustavo Tudare
29. 29 UNIDAD V
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
30. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 30
Profesor: Gustavo Tudare
31. 31 UNIDAD V
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
32. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 32
Profesor: Gustavo Tudare
33. 33 UNIDAD V
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
34. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 34
Profesor: Gustavo Tudare
35. 35 UNIDAD V
Apuntes para TERMOFLUIDOS, Enero-Abril 2010
36. TERMOFLUIDOS: Máquina térmicas y Bombas de Calor. Segunda ley de la Termodinámica. Entropía. 36
Diagrama Presión entalpía (P-h) para el Refrigerante R134a (SI)
Profesor: Gustavo Tudare
