Este documento describe métodos para validar estudios PVT (presión-volumen-temperatura) de fluidos de yacimientos. Explica criterios como el criterio de Hoffman para validar estudios PVT de gas y pruebas como la prueba de densidad, la prueba de linealidad de la función Y y la prueba de balance de materiales para validar estudios PVT de crudos. El objetivo general es verificar la consistencia y representatividad de los resultados de pruebas PVT.

1. Mirla J. Fonseca R., PhD.
Universidad Venezolana de los Hidrocarburos (UVH)
Mayo, 2021
Unidad Curricular
Propiedades de los Fluidos de
Yacimiento
Programa Maestría en Caracterización y
Explotación de Yacimientos

2. Elaborado por: Mirla J. Fonseca R.
Presentación
Validación de estudios PVT
Módulo III:
Estudio PVT de los fluidos de
yacimiento

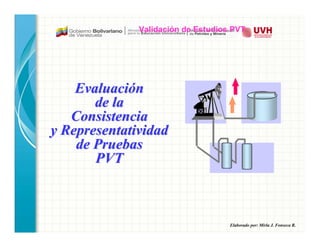

3. Elaborado por: Mirla J. Fonseca R.
Evaluaci
Evaluació
ón
n
de la
de la
Consistencia
Consistencia
y Representatividad
y Representatividad
de Pruebas
de Pruebas
PVT
PVT
Validación de Estudios PVT

4. Elaborado por: Mirla J. Fonseca R.
Basado en constantes de equilibrio
Consiste en graficar el log (P*Ki) vs. Fi (constante de
caracterización del componente i) donde:
P, es la presión del estudio
Ki = constante de equilibrio, xi/yi
donde xi composición molar de la fase líquida
yi composición molar de la fase gas
Fi= b (1/Tb - 1/T),
donde
b es una constate característica de cada componente,
Tb es la temperatura de ebullición del componente
grados Rankine
T la temperatura del estudio, grados Rankine
Consistencia de Resultados
Criterio de Hoffman
Validación de Estudios PVT de Gas

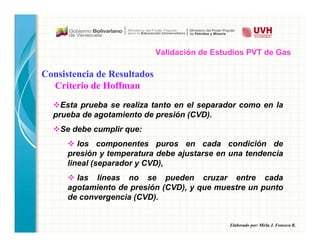

5. Elaborado por: Mirla J. Fonseca R.
Esta prueba se realiza tanto en el separador como en la
prueba de agotamiento de presión (CVD).
Se debe cumplir que:
los componentes puros en cada condición de
presión y temperatura debe ajustarse en una tendencia
lineal (separador y CVD),
las líneas no se pueden cruzar entre cada
agotamiento de presión (CVD), y que muestre un punto
de convergencia (CVD).
Consistencia de Resultados
Criterio de Hoffman
Validación de Estudios PVT de Gas

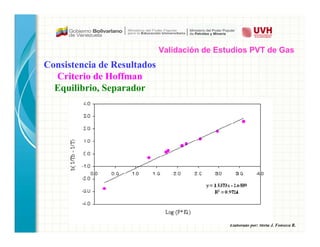

6. Elaborado por: Mirla J. Fonseca R.
Consistencia de Resultados
Criterio de Hoffman
Equilibrio, Separador
Validación de Estudios PVT de Gas

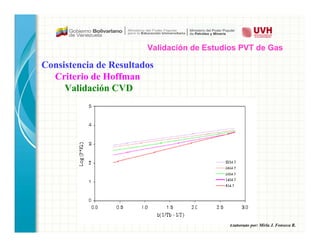

7. Elaborado por: Mirla J. Fonseca R.
Consistencia de Resultados
Criterio de Hoffman
Validación CVD
Validación de Estudios PVT de Gas

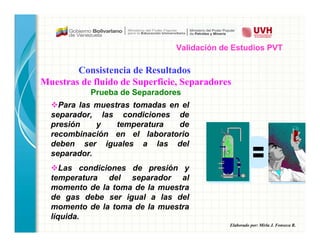

8. Elaborado por: Mirla J. Fonseca R.
Para las muestras tomadas en el
separador, las condiciones de
presión y temperatura de
recombinación en el laboratorio
deben ser iguales a las del
separador.
Las condiciones de presión y
temperatura del separador al
momento de la toma de la muestra
de gas debe ser igual a las del
momento de la toma de la muestra
líquida.
Consistencia de Resultados
Muestras de fluido de Superficie, Separadores
Prueba de Separadores
Validación de Estudios PVT

9. Elaborado por: Mirla J. Fonseca R.
Consistencia de Resultados
Criterio de Hoffman
Equilibrio, Separador
Validación de Estudios PVT

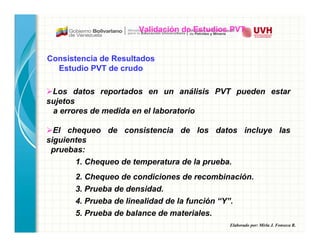

10. Elaborado por: Mirla J. Fonseca R.
Los datos reportados en un análisis PVT pueden estar
sujetos
a errores de medida en el laboratorio
El chequeo de consistencia de los datos incluye las
siguientes
pruebas:
1. Chequeo de temperatura de la prueba.
2. Chequeo de condiciones de recombinación.
3. Prueba de densidad.
4. Prueba de linealidad de la función “Y”.
5. Prueba de balance de materiales.
Consistencia de Resultados
Estudio PVT de crudo
Validación de Estudios PVT

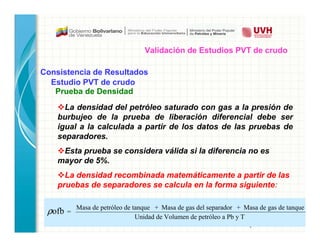

11. Elaborado por: Mirla J. Fonseca R.
La densidad del petróleo saturado con gas a la presión de
burbujeo de la prueba de liberación diferencial debe ser
igual a la calculada a partir de los datos de las pruebas de
separadores.
Esta prueba se considera válida si la diferencia no es
mayor de 5%.
La densidad recombinada matemáticamente a partir de las
pruebas de separadores se calcula en la forma siguiente:
ρofb =
Masa de petróleo de tanque + Masa de gas del separador + Masa de gas de tanque
Unidad de Volumen de petróleo a Pb y T
Consistencia de Resultados
Estudio PVT de crudo
Prueba de Densidad
Validación de Estudios PVT de crudo

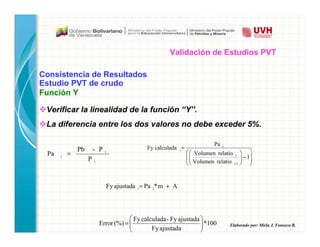

12. Elaborado por: Mirla J. Fonseca R.
Verificar la linealidad de la función “Y”.
La diferencia entre los dos valores no debe exceder 5%.
Consistencia de Resultados
Estudio PVT de crudo
Función Y
Validación de Estudios PVT
i
i
i
P
P
-
Pb
Pa =








−








=
1
relatio
Volumen
relatio
Volumen
Pa
calculada
Fy
1
-
i
i
i
i
100
*
ajustada
Fy
ajustada
Fy
-
calculada
Fy
(%)
Error 







=
A
m
*
Pa
ajustada
Fy i +
=
i

13. Elaborado por: Mirla J. Fonseca R.
Consistencia de Resultados
Estudio PVT de crudo
Función Y
Validación de Estudios PVT

14. Elaborado por: Mirla J. Fonseca R.
Consiste en chequear si la Rs experimental de la prueba de
liberación diferencial es igual a la Rs calculada por balance
de materiales.
La diferencia entre los dos valores no debe exceder 5%.
Consistencia de Resultados
Estudio PVT de crudo
Prueba de Balance de Materiales
Validación de Estudios PVT

15. Elaborado por: Mirla J. Fonseca R.
Presentación
Validación de estudios PVT
Módulo III:
Estudio PVT de los fluidos de
yacimiento
