El documento presenta dos ejercicios que incluyen diagramas PERT y Gantt. El ejercicio 1 muestra un diagrama PERT de 14 tareas con una ruta crítica de 50 días y un diagrama Gantt correspondiente. El ejercicio 2 presenta un diagrama PERT de 9 tareas y un diagrama Gantt asociado.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
ESCUELA: INGENIERÍA DE SISTEMAS
SEDE BARCELONA – EDO ANZOÁTEGUI
Ejercicios de Diagramas De Gantt y
PERT
Realizado Por:
• Cesar Brito C.I:
21.172.149
Profesor:
• Edgar Millán
BARCELONA, 3 JULIO DE 2014

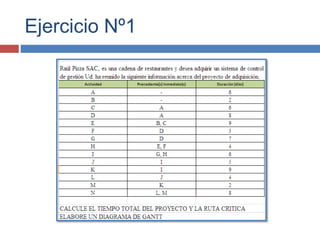

2. Ejercicio Nº1

3. Diagrama de PERT del ejercicio
Nº1

4. 0-1 TP
1-2 A
1-3 B
2-4 C
2-5 D
4-6 E
5-7 F
5-8 G
7-9 H
9-10 I
10-11 J
10-12 K
11-13 L
12-14 M
13-15 N

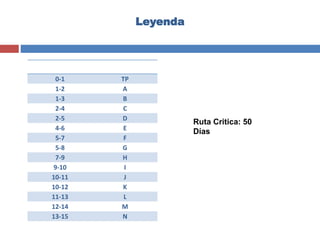

Leyenda
Ruta Critica: 50
Días

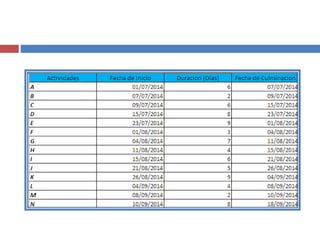

6. Diagrama de Gantt del ejercicio
Nº1

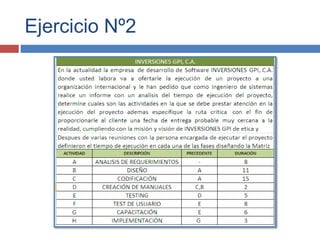

7. Ejercicio Nº2

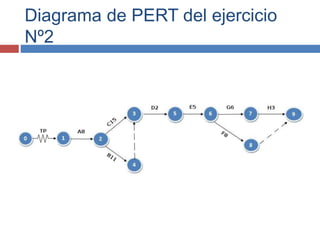

8. Diagrama de PERT del ejercicio
Nº2

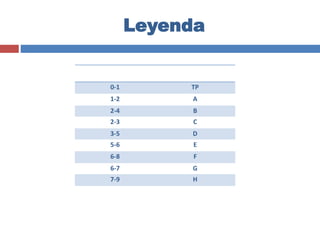

9. Leyenda
0-1 TP
1-2 A
2-4 B
2-3 C
3-5 D
5-6 E
6-8 F
6-7 G
7-9 H

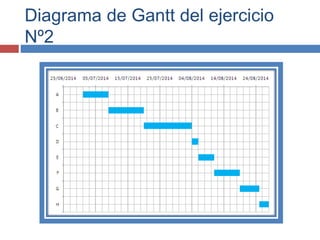

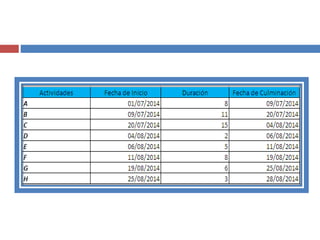

11. Diagrama de Gantt del ejercicio
Nº2
