El documento presenta dos ejercicios que involucran la creación de diagramas PERT y Gantt. El primer ejercicio describe las actividades de un proyecto de adquisición de sistema de gestión con 14 tareas y un tiempo crítico de 50 días. El segundo ejercicio presenta las actividades de un plan estratégico con 10 tareas y un tiempo crítico de 11 meses. Ambos ejercicios incluyen las matrices de precedencia de tareas y los diagramas PERT y Gantt correspondientes.

1. Republica Bolivariana de Venezuela
Ministerio del poder popular para la educación superior
Instituto Universitario Politécnico «Santiago Mariño»
Sede: Barcelona
Cátedra: Electiva V
Diagramas de Pert y Gantt
Bachiller:
Tovar Ricardo. C.I: 19673396
Barcelona/02/07/2014

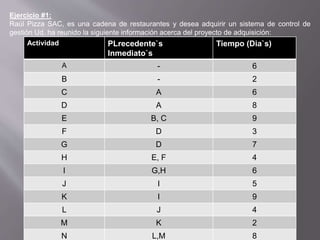

2. Ejercicio #1:
Raúl Pizza SAC, es una cadena de restaurantes y desea adquirir un sistema de control de
gestión Ud. ha reunido la siguiente información acerca del proyecto de adquisición:
Actividad PLrecedente`s
Inmediato`s
Tiempo (Dia`s)
A - 6
B - 2
C A 6
D A 8
E B, C 9
F D 3
G D 7
H E, F 4
I G,H 6
J I 5
K I 9
L J 4
M K 2
N L,M 8

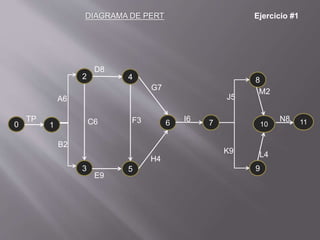

3. DIAGRAMA DE PERT Ejercicio #1
0
4
6
9
2 8
53
111071
TP C6
A6
B2
F3
E9
D8
G7
H4
I6
K9
J5
L4
M2
N8

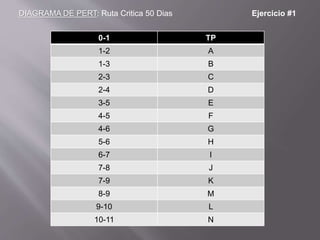

4. DIAGRAMA DE PERT: Ruta Critica 50 Dias Ejercicio #1
0-1 TP
1-2 A
1-3 B
2-3 C
2-4 D
3-5 E
4-5 F
4-6 G
5-6 H
6-7 I
7-8 J
7-9 K
8-9 M
9-10 L
10-11 N

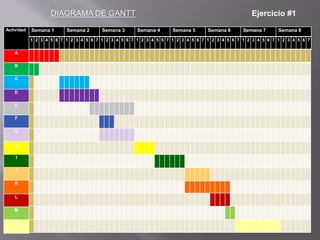

5. DIAGRAMA DE GANTT Ejercicio #1
Actividad
A
B
C
D
E
F
G
H
I
J
K
L
M
N
Semana 1 Semana 2 Semana 3 Semana 4 Semana 5 Semana 6 Semana 7 Semana 8
1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7 1 2 3 4 5 6 7

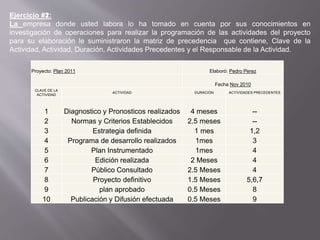

6. Ejercicio #2:Ejercicio #1:
La empresa donde usted labora lo ha tomado en cuenta por sus conocimientos en
investigación de operaciones para realizar la programación de las actividades del proyecto
para su elaboración le suministraron la matriz de precedencia que contiene, Clave de la
Actividad, Actividad, Duración, Actividades Precedentes y el Responsable de la Actividad.
CLAVE DE LA
ACTIVIDAD
ACTIVIDAD DURACIÓN ACTIVIDADES PRECEDENTES
1 Diagnostico y Pronosticos realizados 4 meses --
2 Normas y Criterios Establecidos 2.5 meses --
3 Estrategia definida 1 mes 1,2
4 Programa de desarrollo realizados 1mes 3
5 Plan Instrumentado 1mes 4
6 Edición realizada 2 Meses 4
7 Público Consultado 2.5 Meses 4
8 Proyecto definitivo 1.5 Meses 5,6,7
9 plan aprobado 0.5 Meses 8
10 Publicación y Difusión efectuada 0.5 Meses 9
Proyecto: Plan 2011 Elaboró: Pedro Perez
Fecha Nov 2010

7. 0 1
2
43 75
1
0
9 11
6
8

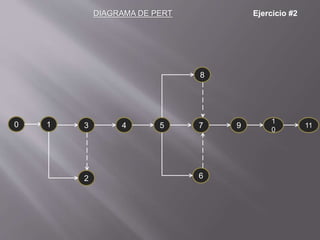

DIAGRAMA DE PERT Ejercicio #2

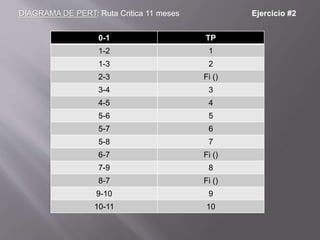

8. DIAGRAMA DE PERT: Ruta Critica 11 meses Ejercicio #2
0-1 TP
1-2 1
1-3 2
2-3 Fi ()
3-4 3
4-5 4
5-6 5
5-7 6
5-8 7
6-7 Fi ()
7-9 8
8-7 Fi ()
9-10 9
10-11 10

9. DIAGRAMA DE GANTT Ejercicio #2
Nr
o.
Actividad
1 Diagnósticos y pronósticos realizados
2 Normas y criterios establecidos
3 Estrategia Definida
4 Programa de Desarrollo Realizado
5 Plan Instrumentado
6 Edición Realizada
7 Publico Consultado
8 Proyecto Definido
9 Plan Aprobado
10 Publicación y difusión Efectuada
1 2 3 4 5 6 7 8 9 1
0
11
Meses
