07. fracturas
Este documento proporciona información sobre fracturas en metales. Explica los tres tipos principales de fracturas (frágil, dúctil y fatiga), sus características distintivas y causas. También describe factores que afectan la resistencia de los metales como concentradores de esfuerzo, temperatura y carga aplicada. El documento incluye imágenes que ilustran las características de cada tipo de fractura.
Más contenido relacionado
07. fracturas
- 1.
- 2.
- 3. OBJETIVOS • Identificar lossignos de camino de los tres tipos de fracturas y explicar cómo sucede cada una. • Distinguir entre los diferentes tipos de fatiga de ciclo bajo y alto.
- 4.
- 5. EN ESTA UNIDAD •PROPIEDADES FISICAS DE LOS PRODUCTOS. • ESFUERZO DE LOS METALES. • CARGA APLICADA • AUMENTO DE FATIGA • CARACTERISTICAS DE LAS FRACTURAS

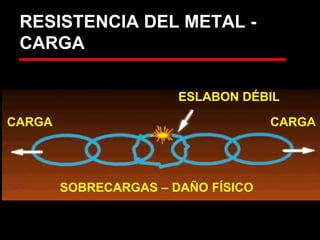

- 6. RESISTENCIA DEL METAL- CARGA ESLABON DÉBIL CARGA CARGA SOBRECARGAS – DAÑO FÍSICO

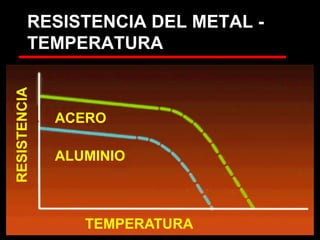

- 7. RESISTENCIA DEL METAL- TEMPERATURA RESISTENCIA ACERO ALUMINIO TEMPERATURA
- 8. FRACTURA DE UNABIELA POR ROTURA DE COJINETE

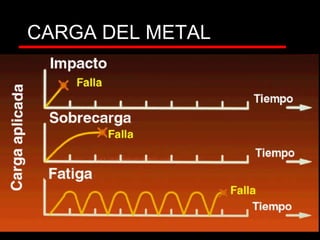

- 9. CARGA – CICLODE VIDA

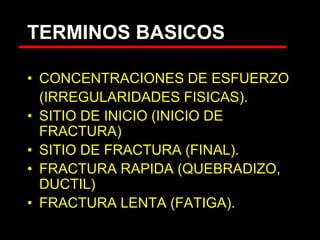

- 10. TERMINOS BASICOS • CONCENTRACIONESDE ESFUERZO (IRREGULARIDADES FISICAS). • SITIO DE INICIO (INICIO DE FRACTURA) • SITIO DE FRACTURA (FINAL). • FRACTURA RAPIDA (QUEBRADIZO, DUCTIL) • FRACTURA LENTA (FATIGA).

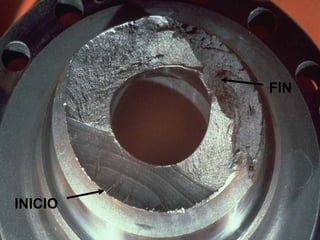

- 11.

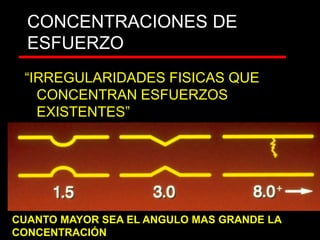

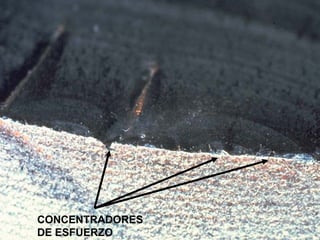

- 12. CONCENTRACIONES DE ESFUERZO “IRREGULARIDADES FISICASQUE CONCENTRAN ESFUERZOS EXISTENTES” CUANTO MAYOR SEA EL ANGULO MAS GRANDE LA CONCENTRACIÓN

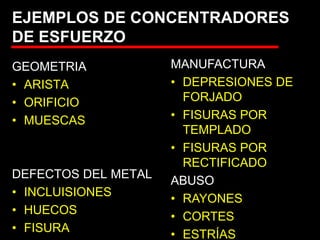

- 13. EJEMPLOS DE CONCENTRADORES DEESFUERZO GEOMETRIA • ARISTA • ORIFICIO • MUESCAS DEFECTOS DEL METAL • INCLUISIONES • HUECOS • FISURA MANUFACTURA • DEPRESIONES DE FORJADO • FISURAS POR TEMPLADO • FISURAS POR RECTIFICADO ABUSO • RAYONES • CORTES • ESTRÍAS

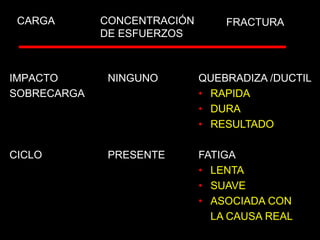

- 14. CARGA IMPACTO SOBRECARGA CICLO CONCENTRACIÓN DE ESFUERZOS FRACTURA NINGUNO PRESENTE QUEBRADIZA /DUCTIL •RAPIDA • DURA • RESULTADO FATIGA • LENTA • SUAVE • ASOCIADA CON LA CAUSA REAL
- 15.

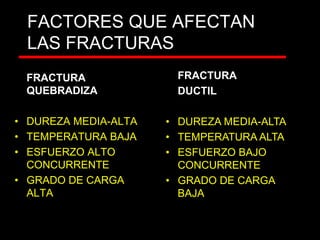

- 16. FACTORES QUE AFECTAN LASFRACTURAS FRACTURA QUEBRADIZA • DUREZA MEDIA-ALTA • TEMPERATURA BAJA • ESFUERZO ALTO CONCURRENTE • GRADO DE CARGA ALTA FRACTURA DUCTIL • DUREZA MEDIA-ALTA • TEMPERATURA ALTA • ESFUERZO BAJO CONCURRENTE • GRADO DE CARGA BAJA

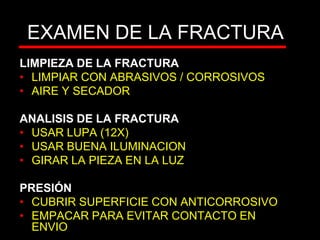

- 17. EXAMEN DE LAFRACTURA LIMPIEZA DE LA FRACTURA • LIMPIAR CON ABRASIVOS / CORROSIVOS • AIRE Y SECADOR ANALISIS DE LA FRACTURA • USAR LUPA (12X) • USAR BUENA ILUMINACION • GIRAR LA PIEZA EN LA LUZ PRESIÓN • CUBRIR SUPERFICIE CON ANTICORROSIVO • EMPACAR PARA EVITAR CONTACTO EN ENVIO

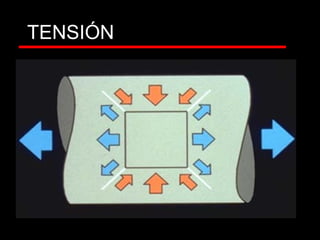

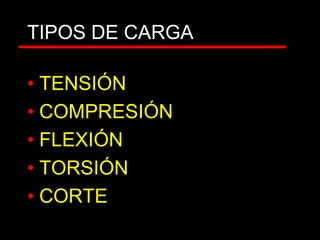

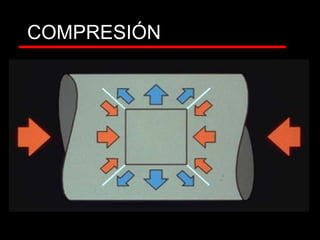

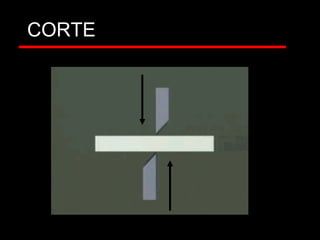

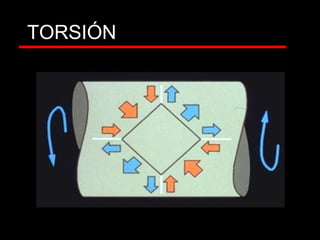

- 18. TIPOS DE CARGA •TENSIÓN • COMPRESIÓN • FLEXIÓN • TORSIÓN • CORTE
- 19.
- 20.
- 21.
- 22.
- 23.

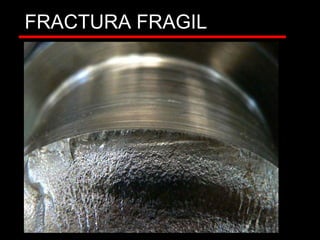

- 24. CARACTERISTICAS DE LAS FRACTURASFRAGILES • RAPIDA • CRISTALINA • NO HAY DEFORMACION PLASTICA METALES FRAGUADOS • MUCHOS CHEVRONES • BRILLANTE METALES FUNDIDOS • METALES FUNDIDOS • OPACO

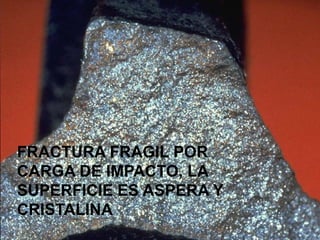

- 25. FRACTURA FRAGIL POR CARGADE IMPACTO, LA SUPERFICIE ES ASPERA Y CRISTALINA

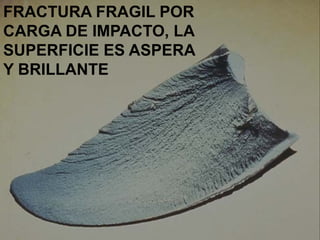

- 26. FRACTURA FRAGIL POR CARGADE IMPACTO, LA SUPERFICIE ES ASPERA Y BRILLANTE
- 27.
- 28.

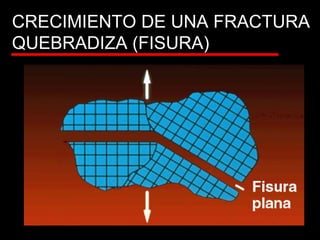

- 29. CRECIMIENTO DE UNAFRACTURA QUEBRADIZA (FISURA)
- 30. FRACTURA FRÁGIL PISTON ROTOPOR CARGA DE IMPACTO

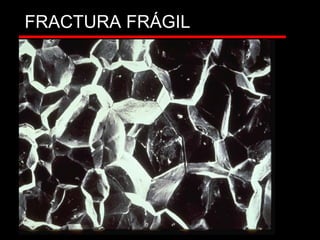

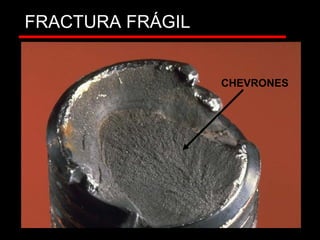

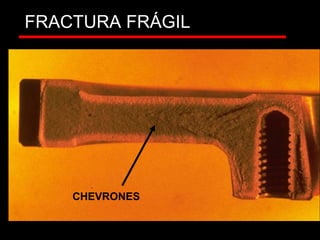

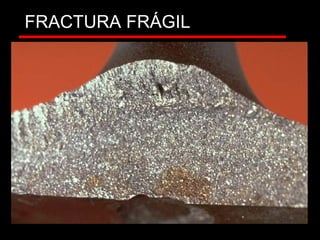

- 31. FRACTURA FRÁGIL DIENTE DEMANDO FINAL ROTO POR CARGA DE IMPACTO, NOTESE LOS CHEVRONES

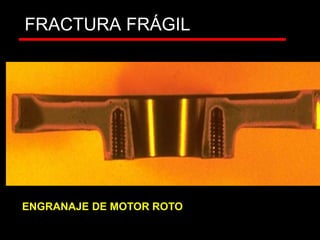

- 32. FRACTURA FRÁGIL ENGRANAJE DEMOTOR ROTO
- 33.
- 34.

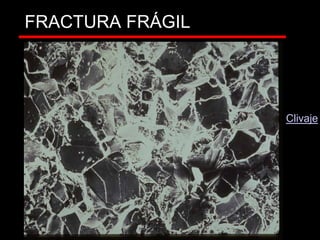

- 35.
- 36.
- 37.
- 38. CARACTERISTICAS DE LAS FRACTURASDÚCTILES • RAPIDA • FILOS DE CORTE EN ANGULO GRANDE • OSCURA • RUGOSA Y LEÑOSA • DEFORMACIÓN PLASTICA

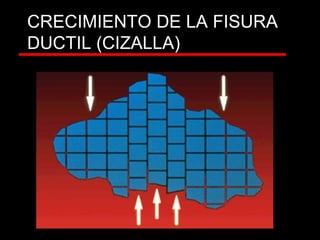

- 39. CRECIMIENTO DE LAFISURA DUCTIL (CIZALLA)
- 40. FORMACION DE FILOSDE CORTE

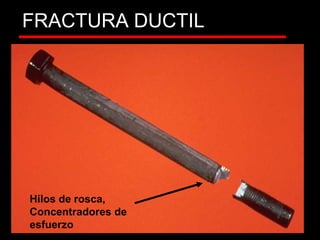

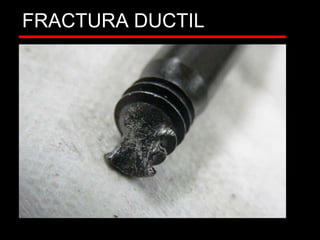

- 41. FRACTURA DUCTIL Hilos derosca, Concentradores de esfuerzo
- 42.
- 43.
- 44.

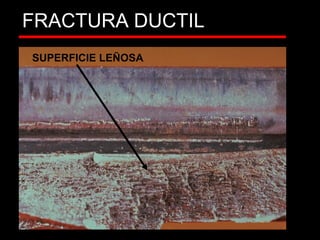

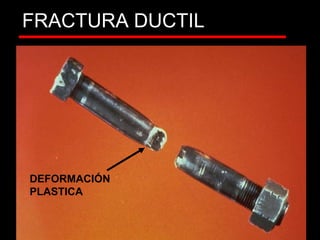

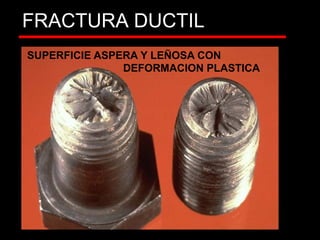

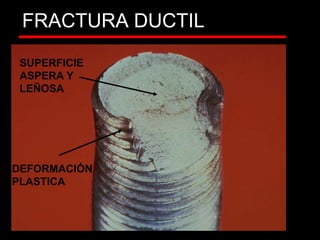

- 45. FRACTURA DUCTIL SUPERFICIE ASPERAY LEÑOSA CON DEFORMACION PLASTICA
- 46.
- 47.

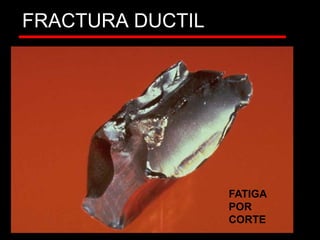

- 48.

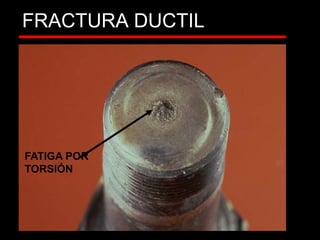

- 49.

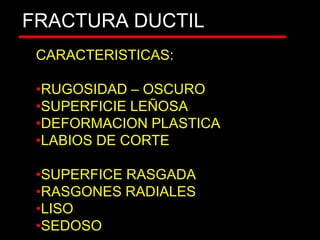

- 50. FRACTURA DUCTIL CARACTERISTICAS: •RUGOSIDAD –OSCURO •SUPERFICIE LEÑOSA •DEFORMACION PLASTICA •LABIOS DE CORTE •SUPERFICE RASGADA •RASGONES RADIALES •LISO •SEDOSO

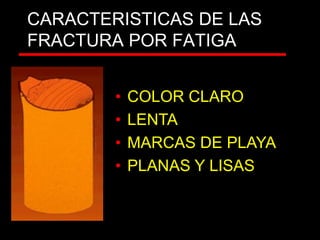

- 51. CARACTERISTICAS DE LAS FRACTURAPOR FATIGA • COLOR CLARO • LENTA • MARCAS DE PLAYA • PLANAS Y LISAS

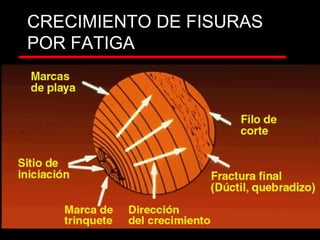

- 52.
- 53.
- 54.

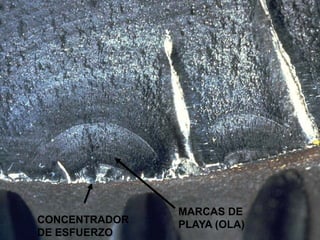

- 55.
- 56.
- 57. FATIGA POR FLEXIÓNY ROTACIÓN

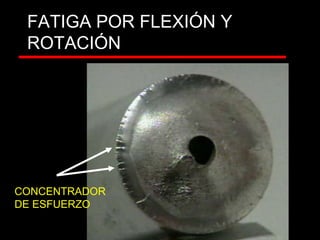

- 58. FATIGA POR FLEXIÓNY ROTACIÓN CONCENTRADOR DE ESFUERZO

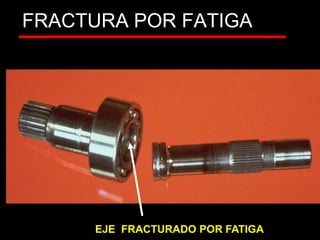

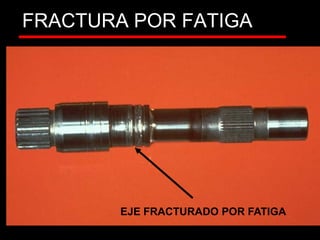

- 59. FRACTURA POR FATIGA CORTE EJEFRACTURADO POR FATIGA

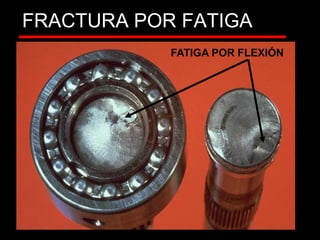

- 60. FRACTURA POR FATIGA CORTE FATIGAPOR FLEXIÓN

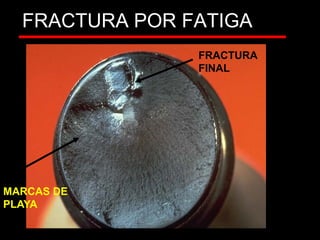

- 61. FRACTURA POR FATIGA CORTE MARCASDE PLAYA FRACTURA FINAL
- 62. FRACTURA POR FATIGA CORTEEJEFRACTURADO POR FATIGA

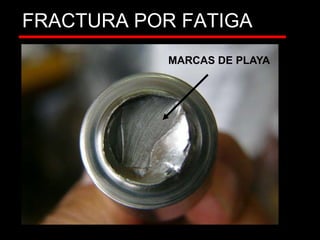

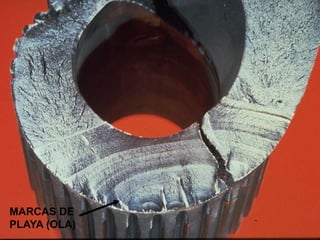

- 63. FRACTURA POR FATIGA CORTE MARCASDE PLAYA

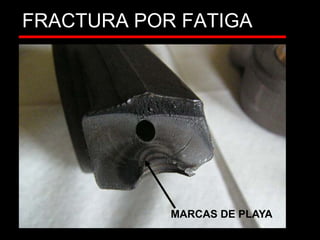

- 64. FRACTURA POR FATIGA CORTEMARCASDE PLAYA
- 65. FRACTURA POR FATIGA CORTEMARCASDE PLAYA

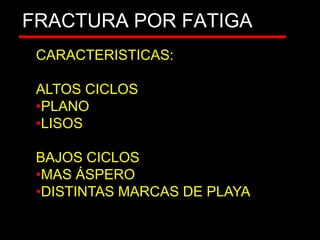

- 66. FRACTURA POR FATIGA CORTE CARACTERISTICAS: ALTOSCICLOS •PLANO •LISOS BAJOS CICLOS •MAS ÁSPERO •DISTINTAS MARCAS DE PLAYA
- 67. LISTA DE VERIFICACION DEANALISIS DE FRACTURAS CORTE •OBTENER LAS PIEZAS QUE TUVIERON FALLAS •LIMPIAR LAS FRACTURAS •VERIFICAR LOS HECHOS DE CARGA •IDENTIFICAR LOS SITIOS DE INICIACION •IDENTIFICAR LAS CONCENTRACIONES DE ESFUERZOS
- 68.

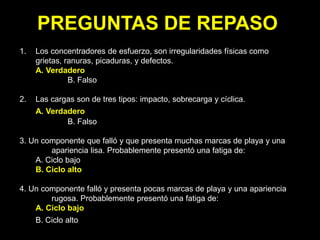

- 69. PREGUNTAS DE REPASO 1.Los concentradores de esfuerzo, son irregularidades físicas como grietas, ranuras, picaduras, y defectos. A. Verdadero B. Falso 2. Las cargas son de tres tipos: impacto, sobrecarga y cíclica. A. Verdadero B. Falso 3. Un componente que falló y que presenta muchas marcas de playa y una apariencia lisa. Probablemente presentó una fatiga de: A. Ciclo bajo B. Ciclo alto 4. Un componente falló y presenta pocas marcas de playa y una apariencia rugosa. Probablemente presentó una fatiga de: A. Ciclo bajo B. Ciclo alto
