Este documento presenta varias imágenes tomográficas del hueso temporal con etiquetas que identifican las estructuras anatómicas visibles. Incluye cortes axiales, coronales y sagitales del peñasco que muestran detalles como la cavidad glenoidea, el canal carotídeo, la trompa de Eustaquio, el nervio facial y sus porciones, y la cóclea. El documento concluye con una breve bibliografía sobre anatomía del hueso temporal.

1. TOMOGRAFÍA DEL PEÑASCO NORMAL
CORTE AXIAL
a. Eminencia piramidal
Fig. 7
(inserc. tendón estribo)
c. C. A. E
d. Membrana timpánica
e. Músculo tensor tympani
(corre en la trompa de
Eustaquio y se inserta
en el cuello del martillo)
e. Ventana redonda (nicho)
Corte pasa por el tímpano

2. TOMOGRAFÍA DEL PEÑASCO NORMAL
CORTE AXIAL
a. Golfo de la yugular
Fig. 8
b. Canal carotídeo
c. Trompa de
Eustaquio
d. Tensor tympani
( en la pared de la
trompa )
Corte pasa por la trompa de Eustaquio

3. TOMOGRAFÍA DEL PEÑASCO NORMAL
CORTE AXIAL
Fig. 9
a. Cavidad glenoidea
b. Canal carotídeo
c. Golfo de la yugular
d. Seno esfenoidal
El corte pasa por la parte más inferior del peñasco

4. TOMOGRAFÍA DEL PEÑASCO NORMAL
CORTE CORONAL
a. Carótida
Fig.10 b. Cóclea (espira
basal)
c. Epitímpano (cabeza
de martillo)
d. Celdas mastoideas
e. Celdas
supralaberínticas
f. Fosa craneal media
g. Tegmen tympani
Corte que pasa por la parte más anterior del temporal
( Note el cóndilo del maxilar inferior)

5. TOMOGRAFÍA DEL PEÑASCO NORMAL
CORTE CORONAL
Fig. 11 a. Carótida
b. Cóclea
c. N. facial (porción
laberíntica )
d. N. facial ( porción
timpánica)
e. Hipotímpano

6. TOMOGRAFÍA DEL PEÑASCO NORMAL
a. C. A. I.
Fig. 12
c. Músculo tensor del
tímpano
e. N. facial (porción
timpánica)
El corte pasa por el tímpano, cóclea y C .A. I

7. TOMOGRAFÍA DEL PEÑASCO NORMAL
Fig. 13
a. N. facial
C.A.I f
b. C. S. E
c. C. S. S (ápex)
d. Huesecillos
e. Muro del ático
d
(scutum)
f. Antro mastoideo

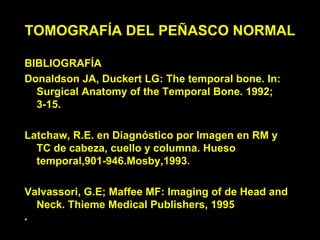

8. TOMOGRAFÍA DEL PEÑASCO NORMAL
BIBLIOGRAFÍA
Donaldson JA, Duckert LG: The temporal bone. In:
Surgical Anatomy of the Temporal Bone. 1992;
3-15.
Latchaw, R.E. en Diagnóstico por Imagen en RM y
TC de cabeza, cuello y columna. Hueso
temporal,901-946.Mosby,1993.
Valvassori, G.E; Maffee MF: Imaging of de Head and
Neck. Thieme Medical Publishers, 1995
•

9. Schuller
2

10. Colesteatoma atical
Colesteatom
normal
Corte axial
