1. Dr. Homero Oswaldo Mayoral Flores
Residente del segundo año de Otorrinolaringología
y cirugía de cabeza y cuello
2.

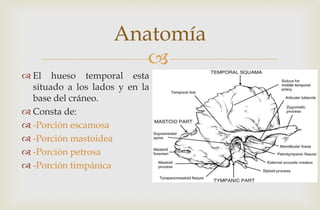

Anatomía
El hueso temporal esta
situado a los lados y en la
base del cráneo.
Consta de:
-Porción escamosa
-Porción mastoidea
-Porción petrosa

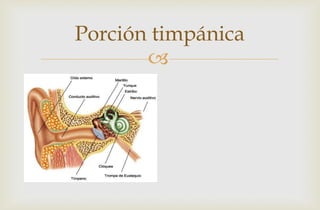

-Porción timpánica
3.

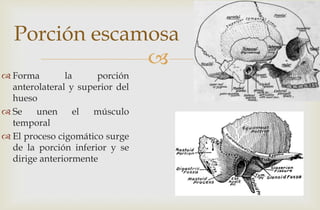

Porción escamosa
Forma la porción
anterolateral y superior del
hueso
Se unen el músculo
temporal
El proceso cigomático surge
de la porción inferior y se
dirige anteriormente
4.

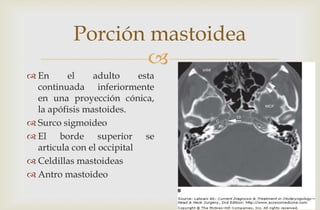

Porción mastoidea
En el adulto esta
continuada inferiormente
en una proyección cónica,
la apófisis mastoides.
Surco sigmoideo
El borde superior se
articula con el occipital
Celdillas mastoideas
Antro mastoideo

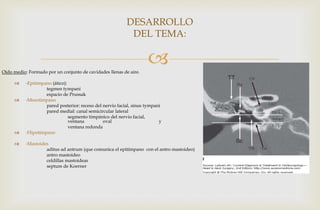

8. Oído medio: Formado por un conjunto de cavidades llenas de aire.
-Epitímpano (ático):
tegmen tympani
espacio de Prussak
-Mesotímpano
pared posterior: receso del nervio facial, sinus tympani
pared medial: canal semicircular lateral
segmento timpánico del nervio facial,
ventana oval y
ventana redonda
-Hipotímpano
-Mastoides
aditus ad antrum (que comunica el epitímpano con el antro mastoideo)
antro mastoideo
celdillas mastoideas
septum de Koerner
DESARROLLO
DEL TEMA:

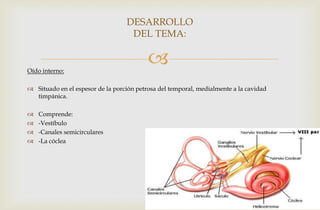

9. Oído interno:
Situado en el espesor de la porción petrosa del temporal, medialmente a la cavidad
timpánica.
Comprende:
-Vestíbulo
-Canales semicirculares
-La cóclea
DESARROLLO
DEL TEMA:
10.

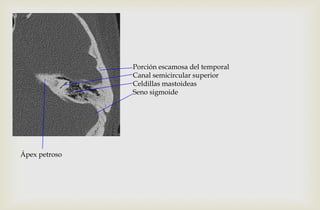

11. Porción escamosa del temporal
Canal semicircular superior
Celdillas mastoideas
Seno sigmoide
Ápex petroso
12. Ápex petroso CAI Crus communis
Epitímpano
Aditus ad antrum
Seno sigmoide
Antro mastoideo
Segmento laberíntico
del VII

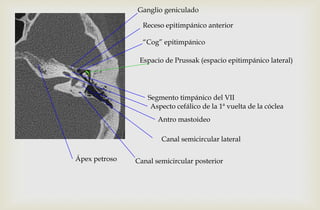

14. Receso epitimpánico anterior
“Cog” epitimpánico
Ganglio geniculado
Segmento timpánico del VII
Aspecto cefálico de la 1ª vuelta de la cóclea
Canal semicircular posteriorÁpex petroso
Antro mastoideo
Espacio de Prussak (espacio epitimpánico lateral)
Canal semicircular lateral

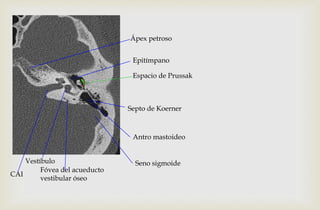

15. Fóvea del acueducto
vestibular óseo
Septo de Koerner
Ápex petroso
CAI
Vestíbulo
Antro mastoideo
Seno sigmoide
Epitímpano
Espacio de Prussak

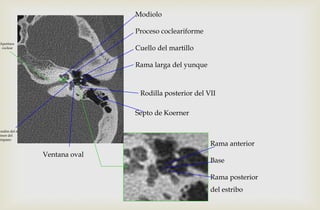

16. Ventana oval
Modiolo
Proceso cocleariforme
Cuello del martillo
Rama larga del yunque
Rodilla posterior del VII
endón del m.
ensor del
ímpano
Apertura
coclear
Septo de Koerner
del estribo
Rama anterior
Base
Rama posterior

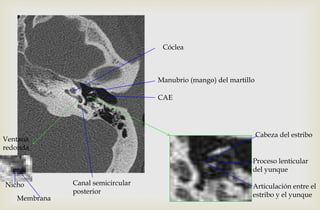

18. Ventana
redonda
Manubrio (mango) del martillo
Canal semicircular
posterior
CAE
Proceso lenticular
del yunque
Articulación entre el
estribo y el yunque
Cabeza del estribo
Cóclea
Membrana
Nicho

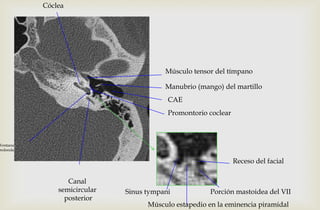

19. Manubrio (mango) del martillo
CAE
Músculo tensor del tímpano
Cóclea
Promontorio coclear
Canal
semicircular
posterior
Ventana
redonda
Sinus tympani
Músculo estapedio en la eminencia piramidal
Receso del facial
Porción mastoidea del VII

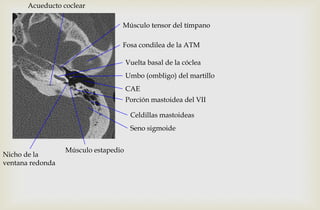

20. Umbo (ombligo) del martillo
Porción mastoidea del VII
Músculo estapedio
Vuelta basal de la cóclea
CAE
Nicho de la
ventana redonda
Músculo tensor del tímpano
Seno sigmoide
Acueducto coclear
Celdillas mastoideas
Fosa condilea de la ATM

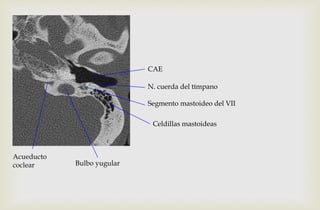

21. N. cuerda del tímpano
Segmento mastoideo del VII
Bulbo yugular
Acueducto
coclear
Celdillas mastoideas
CAE

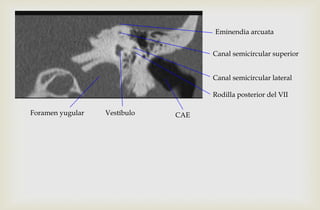

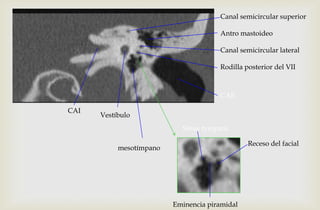

28. Canal semicircular superior
Antro mastoideo
Canal semicircular lateral
Rodilla posterior del VII
Vestíbulo
CAE
CAI
mesotímpano
Receso del facial
Eminencia piramidal
Sinus tympani

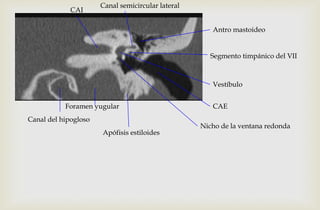

29. Apófisis estiloides
Canal del hipogloso
Foramen yugular
CAI
Canal semicircular lateral
Vestíbulo
Nicho de la ventana redonda
Segmento timpánico del VII
CAE
Antro mastoideo

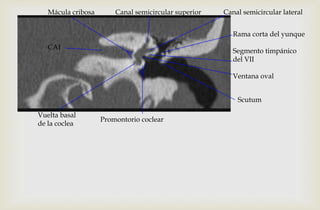

30. Canal semicircular superior Canal semicircular lateralMácula cribosa
Rama corta del yunque
Segmento timpánico
del VII
Ventana oval
Promontorio coclear
Scutum
Vuelta basal
de la coclea
CAI

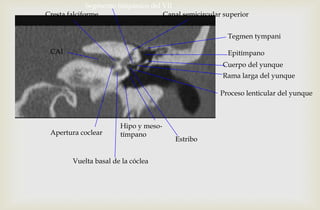

31. Cresta falciforme
Apertura coclear
Hipo y meso-
tímpano
Vuelta basal de la cóclea
Tegmen tympani
Epitímpano
Canal semicircular superior
Cuerpo del yunque
Rama larga del yunque
Proceso lenticular del yunque
Estribo
Segmento timpánico del VII
CAI

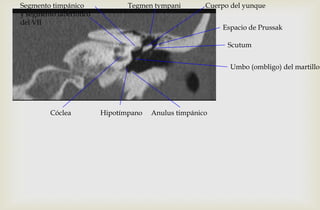

32. Cuerpo del yunque
Umbo (ombligo) del martillo
Scutum
Espacio de Prussak
Tegmen tympani
Hipotímpano Anulus timpánicoCóclea
Segmento timpánico
y segmento laberíntico
del VII

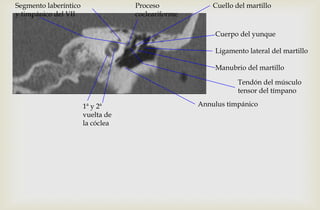

33. Segmento laberíntico
y timpánico del VII
1ª y 2ª
vuelta de
la cóclea
Annulus timpánico
Cuerpo del yunque
Ligamento lateral del martillo
Manubrio del martillo
Cuello del martilloProceso
cocleariforme
Tendón del músculo
tensor del tímpano

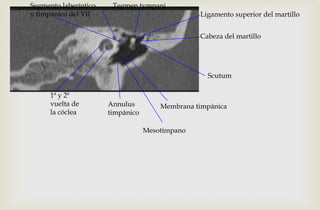

34. Cabeza del martillo
Tegmen tympani
Scutum
Annulus
timpánico
1ª y 2ª
vuelta de
la cóclea
Segmento laberíntico
y timpánico del VII
Membrana timpánica
Mesotímpano
Ligamento superior del martillo
37.

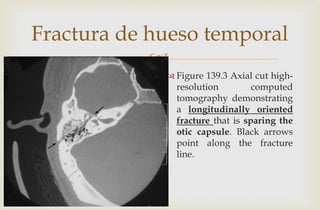

Fractura de hueso temporal
Figure 139.3 Axial cut high-
resolution computed
tomography demonstrating
a longitudinally oriented
fracture that is sparing the
otic capsule. Black arrows
point along the fracture
line.

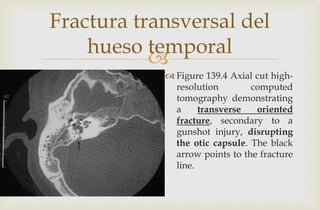

38.
Fractura transversal del
hueso temporal
Figure 139.4 Axial cut high-
resolution computed
tomography demonstrating
a transverse oriented
fracture, secondary to a
gunshot injury, disrupting
the otic capsule. The black
arrow points to the fracture
line.
39.

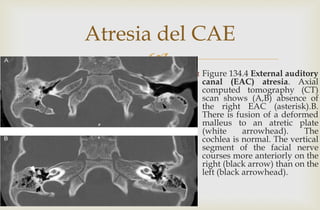

Atresia del CAE
Figure 134.4 External auditory
canal (EAC) atresia. Axial
computed tomography (CT)
scan shows (A,B) absence of
the right EAC (asterisk).B.
There is fusion of a deformed
malleus to an atretic plate
(white arrowhead). The
cochlea is normal. The vertical
segment of the facial nerve
courses more anteriorly on the
right (black arrow) than on the
left (black arrowhead).

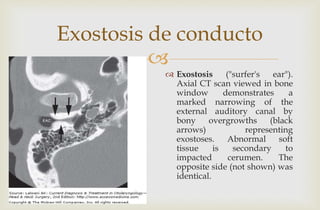

40.
Exostosis de conducto
Exostosis ("surfer's ear").
Axial CT scan viewed in bone
window demonstrates a
marked narrowing of the
external auditory canal by
bony overgrowths (black
arrows) representing
exostoses. Abnormal soft
tissue is secondary to
impacted cerumen. The
opposite side (not shown) was
identical.
41.

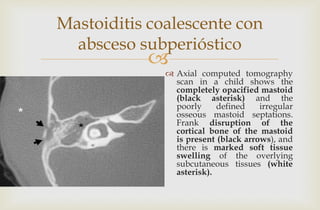

Mastoiditis coalescente con
absceso subperióstico
Axial computed tomography
scan in a child shows the
completely opacified mastoid
(black asterisk) and the
poorly defined irregular
osseous mastoid septations.
Frank disruption of the
cortical bone of the mastoid
is present (black arrows), and
there is marked soft tissue
swelling of the overlying
subcutaneous tissues (white
asterisk).
42.

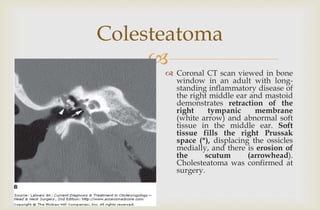

Colesteatoma
Coronal CT scan viewed in bone
window in an adult with long-
standing inflammatory disease of
the right middle ear and mastoid
demonstrates retraction of the
right tympanic membrane
(white arrow) and abnormal soft
tissue in the middle ear. Soft
tissue fills the right Prussak
space (*), displacing the ossicles
medially, and there is erosion of
the scutum (arrowhead).
Cholesteatoma was confirmed at
surgery.
43.

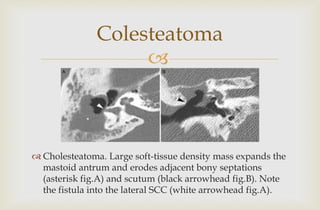

Colesteatoma
Cholesteatoma. Large soft-tissue density mass expands the
mastoid antrum and erodes adjacent bony septations
(asterisk fig.A) and scutum (black arrowhead fig.B). Note
the fistula into the lateral SCC (white arrowhead fig.A).
44.

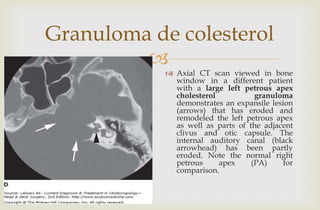

Granuloma de colesterol
Axial CT scan viewed in bone
window in a different patient
with a large left petrous apex
cholesterol granuloma
demonstrates an expansile lesion
(arrows) that has eroded and
remodeled the left petrous apex
as well as parts of the adjacent
clivus and otic capsule. The
internal auditory canal (black
arrowhead) has been partly
eroded. Note the normal right
petrous apex (PA) for
comparison.
