Este documento presenta información sobre la física de la radiología. Explica conceptos clave como la estructura atómica, las partículas subatómicas, la ionización, la naturaleza de la radiación y los componentes y funcionamiento de un tubo de rayos X. También describe factores que controlan el haz de rayos X, como la filtración y la colimación, así como la interacción de los rayos X con la materia a través de procesos como la dispersión coherente, la absorción fotoeléctrica y la

1. FÍSICA DE LA RADIOLOGÍA
4 TO “B”
INTEGRANTES:
BARCIA ANCHUNDIA CARLOS
IGNACIO
CASTRO SÁNCHEZ VERÓNICA
JAHAIRA
TORO PONCE JHON BRYANT
ZAMBRANO MOREIRA JOSSELYN
Primer parcial
Periodo académico
Marzo – Agosto 2016
GRUPO # 2

3. MATERIA
ELEMENTOS
COMPUESTOS
DIVIDEN
INTERÉS - RADIOLOGÍA

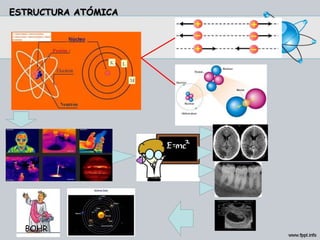

4. ESTRUCTURA ATÓMICA
BOHR

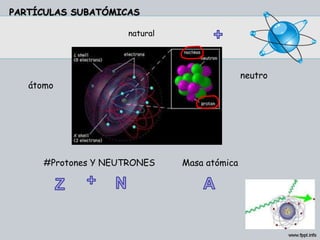

5. PARTÍCULAS SUBATÓMICAS
átomo
neutro
natural
#Protones Y NEUTRONES Masa atómica

6. IONIZACIÓN
Los rayos x, gama y las partículas de lata
energía deprenden electrones más internos
como K, L y M. Los electrones más
externos se extraen con facilidad como la
luz ultravioleta o la luz visible.

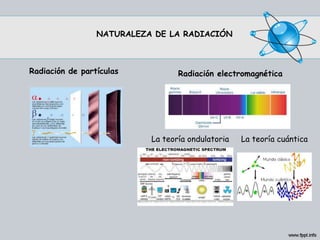

7. NATURALEZA DE LA RADIACIÓN
Radiación de partículas
La teoría cuánticaLa teoría ondulatoria
Radiación electromagnética

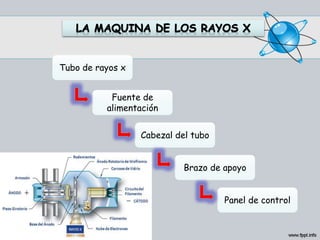

8. Tubo de rayos x
Fuente de
alimentación
Cabezal del tubo
Brazo de apoyo
Panel de control

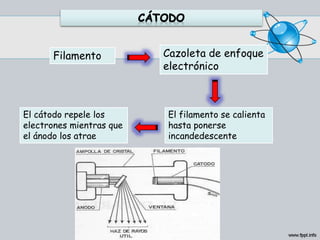

9. Filamento Cazoleta de enfoque
electrónico
El cátodo repele los
electrones mientras que
el ánodo los atrae
El filamento se calienta
hasta ponerse
incandedescente

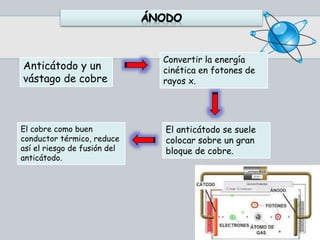

10. Anticátodo y un
vástago de cobre
Convertir la energía
cinética en fotones de
rayos x.
El cobre como buen
conductor térmico, reduce
así el riesgo de fusión del
anticátodo.
El anticátodo se suele
colocar sobre un gran
bloque de cobre.

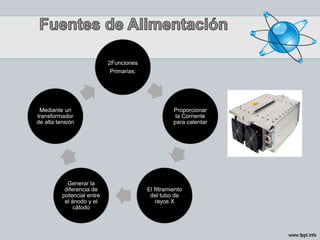

11. 2Funciones
Primarias:
Proporcionar
la Corriente
para calentar
El filtramiento
del tubo de
rayos X
Generar la
diferencia de
potencial entre
el ánodo y el
cátodo
Mediante un
transformador
de alta tensión

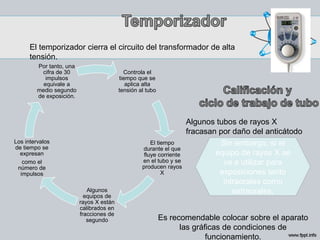

12. El temporizador cierra el circuito del transformador de alta
tensión.
Controla el
tiempo que se
aplica alta
tensión al tubo
El tiempo
durante el que
fluye corriente
en el tubo y se
producen rayos
X
Algunos
equipos de
rayos X están
calibrados en
fracciones de
segundo
Los intervalos
de tiempo se
expresan
como el
número de
impulsos
Por tanto, una
cifra de 30
impulsos
equivale a
medio segundo
de exposición.
Algunos tubos de rayos X
fracasan por daño del anticátodo
Sin embargo, si el
equipo de rayos X se
va a utilizar para
exposiciones tanto
intraorales como
extraorales,
Es recomendable colocar sobre el aparato
las gráficas de condiciones de
funcionamiento.

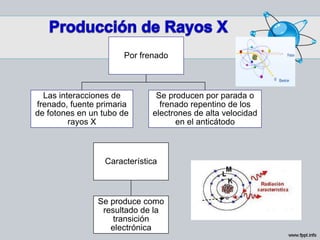

13. Por frenado
Las interacciones de
frenado, fuente primaria
de fotones en un tubo de
rayos X
Se producen por parada o
frenado repentino de los
electrones de alta velocidad
en el anticátodo
Característica
Se produce como
resultado de la
transición
electrónica

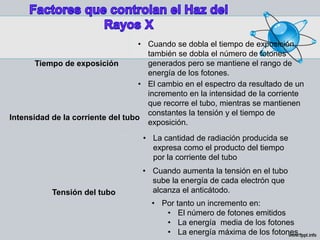

14. Tiempo de exposición
Intensidad de la corriente del tubo
Tensión del tubo
• Cuando se dobla el tiempo de exposición,
también se dobla el número de fotones
generados pero se mantiene el rango de
energía de los fotones.
• El cambio en el espectro da resultado de un
incremento en la intensidad de la corriente
que recorre el tubo, mientras se mantienen
constantes la tensión y el tiempo de
exposición.
• La cantidad de radiación producida se
expresa como el producto del tiempo
por la corriente del tubo
• Cuando aumenta la tensión en el tubo
sube la energía de cada electrón que
alcanza el anticátodo.
• Por tanto un incremento en:
• El número de fotones emitidos
• La energía media de los fotones
• La energía máxima de los fotones.

15. Factores que controlan el haz
de rayos X.

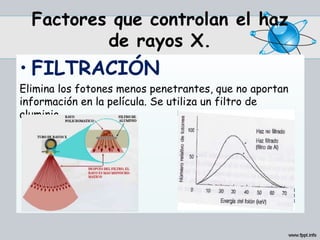

• FILTRACIÓN
Elimina los fotones menos penetrantes, que no aportan
información en la película. Se utiliza un filtro de
aluminio.

16. Factores que controlan el haz
de rayos X.

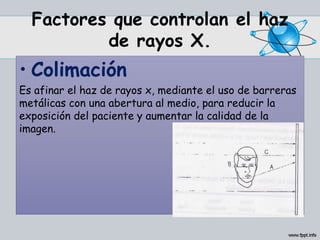

• Colimación
Es afinar el haz de rayos x, mediante el uso de barreras
metálicas con una abertura al medio, para reducir la
exposición del paciente y aumentar la calidad de la
imagen.

17. Factores que controlan el haz
de rayos X.
• LEY DEL INVERSO DEL
CUADRADO.
Para un haz determinado, la intensidad de un haz de
rayos X es inversamente proporcional al cuadrado de la
distancia desde la fuente y el punto donde se mide.

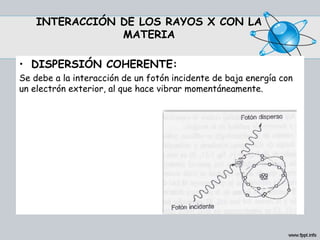

18. INTERACCIÓN DE LOS RAYOS X CON LA
MATERIA
• DISPERSIÓN COHERENTE:
Se debe a la interacción de un fotón incidente de baja energía con
un electrón exterior, al que hace vibrar momentáneamente.

19. INTERACCIÓN DE LOS RAYOS X CON LA
MATERIA

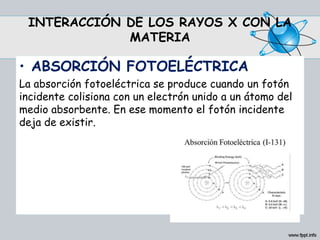

• ABSORCIÓN FOTOELÉCTRICA
La absorción fotoeléctrica se produce cuando un fotón
incidente colisiona con un electrón unido a un átomo del
medio absorbente. En ese momento el fotón incidente
deja de existir.

20. INTERACCIÓN DE LOS RAYOS X CON LA
MATERIA

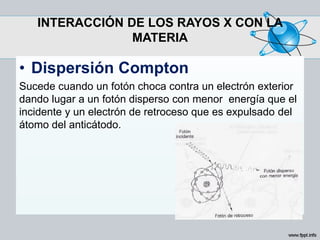

• Dispersión Compton
Sucede cuando un fotón choca contra un electrón exterior
dando lugar a un fotón disperso con menor energía que el
incidente y un electrón de retroceso que es expulsado del
átomo del anticátodo.

21. INTERACCIÓN DE LOS RAYOS
X CON LA MATERIA
• ELECTRONES SECUNDARIOS
Ceden su energía dentro del material absorbente a
través:
 INTERACCIÓN DE COLISIÓN
 INTERACCIONES DE RADIACION
• ATENUACION DEL HAZ
Depende de la energía del haz incidente, como la
composición del material absorbente(Espesor y masa).

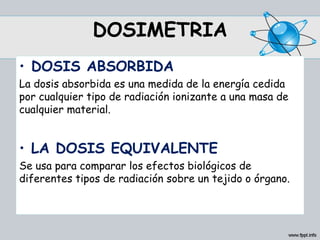

22. DOSIMETRIA
• DOSIS ABSORBIDA
La dosis absorbida es una medida de la energía cedida
por cualquier tipo de radiación ionizante a una masa de
cualquier material.
• LA DOSIS EQUIVALENTE
Se usa para comparar los efectos biológicos de
diferentes tipos de radiación sobre un tejido o órgano.
