1. DEFORMACION
Ing. Máximo Huayanca Hernández

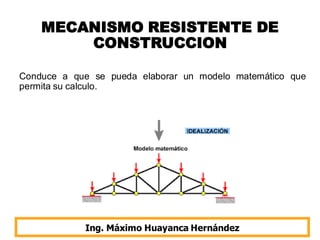

2. MECANISMO RESISTENTE DE
CONSTRUCCION
Conduce a que se pueda elaborar un modelo matemático que
permita su calculo.
Ing. Máximo Huayanca Hernández

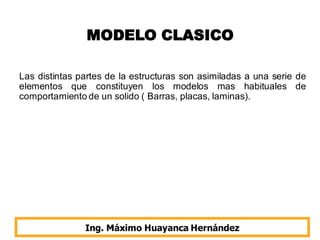

3. MODELO CLASICO
Las distintas partes de la estructuras son asimiladas a una serie de
elementos que constituyen los modelos mas habituales de
comportamiento de un solido ( Barras, placas, laminas).
Ing. Máximo Huayanca Hernández

4. MODELO ACTUAL
Se recurre a la mecánica de medios continuos, con ayuda de los
ordenadores.
Ing. Máximo Huayanca Hernández

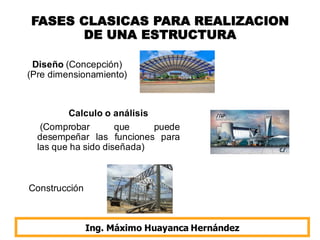

5. FASES CLASICAS PARA REALIZACION
DE UNA ESTRUCTURA
Diseño (Concepción)
(Pre dimensionamiento)
Calculo o análisis
(Comprobar que puede
desempeñar las funciones para
las que ha sido diseñada)
Construcción
Ing. Máximo Huayanca Hernández

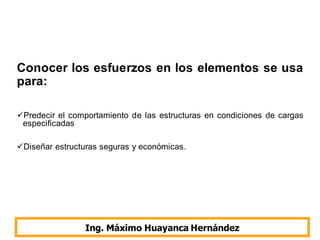

6. Conocer los esfuerzos en los elementos se usa
para:
Predecir el comportamiento de las estructuras en condiciones de cargas
especificadas
Diseñar estructuras seguras y económicas.
Ing. Máximo Huayanca Hernández

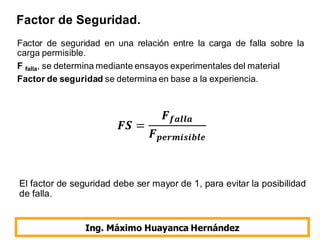

7. Factor de Seguridad.
Factor de seguridad en una relación entre la carga de falla sobre la
carga permisible.
F falla, se determina mediante ensayos experimentales del material
Factor de seguridad se determina en base a la experiencia.
Ing. Máximo Huayanca Hernández
El factor de seguridad debe ser mayor de 1, para evitar la posibilidad
de falla.

8. DEFORMACION
Ing. Máximo Huayanca Hernández

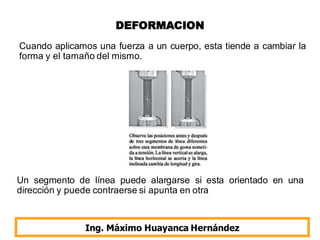

Cuando aplicamos una fuerza a un cuerpo, esta tiende a cambiar la
forma y el tamaño del mismo.
Un segmento de línea puede alargarse si esta orientado en una
dirección y puede contraerse si apunta en otra

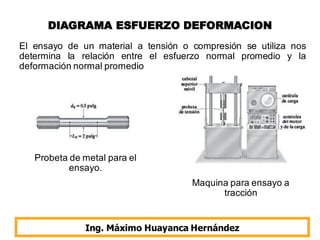

9. DIAGRAMA ESFUERZO DEFORMACION
Ing. Máximo Huayanca Hernández
El ensayo de un material a tensión o compresión se utiliza nos
determina la relación entre el esfuerzo normal promedio y la
deformación normal promedio
Probeta de metal para el
ensayo.
Maquina para ensayo a
tracción

10. DEFORMACION UNITARIA NORMAL Y DEFORMACION
UNITARIA CORTANTE.
Ing. Máximo Huayanca Hernández

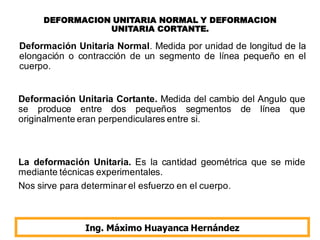

Deformación Unitaria Normal. Medida por unidad de longitud de la
elongación o contracción de un segmento de línea pequeño en el
cuerpo.
Deformación Unitaria Cortante. Medida del cambio del Angulo que
se produce entre dos pequeños segmentos de línea que
originalmente eran perpendiculares entre si.
La deformación Unitaria. Es la cantidad geométrica que se mide
mediante técnicas experimentales.
Nos sirve para determinar el esfuerzo en el cuerpo.

11. DEFORMACION UNITARIA NORMAL Y DEFORMACION
UNITARIA CORTANTE.
Ing. Máximo Huayanca Hernández

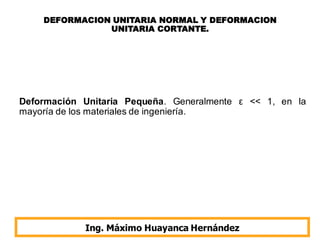

Deformación Unitaria Pequeña. Generalmente ε << 1, en la
mayoría de los materiales de ingeniería.

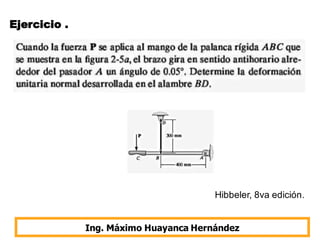

12. Ejercicio .
Ing. Máximo Huayanca Hernández
Hibbeler, 8va edición.

13. Ing. Máximo Huayanca Hernández
Solución ejercicio propuesto.
Hibbeler, 8va edición.

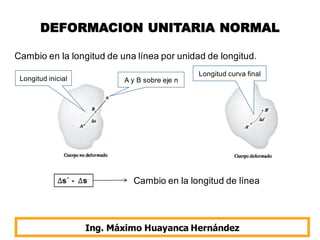

14. DEFORMACION UNITARIA NORMAL
Cambio en la longitud de una línea por unidad de longitud.
Ing. Máximo Huayanca Hernández
Longitud inicial
Longitud curva final
Cambio en la longitud de línea
A y B sobre eje n

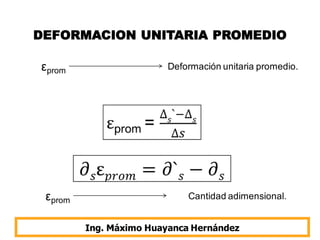

15. DEFORMACION UNITARIA PROMEDIO
Deformación unitaria promedio.
Ing. Máximo Huayanca Hernández
εprom
Cantidad adimensional.εprom

16. Ejercicio 01.

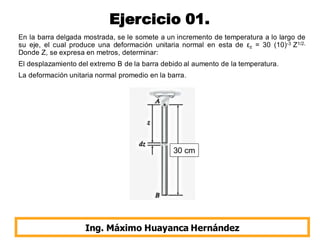

En la barra delgada mostrada, se le somete a un incremento de temperatura a lo largo de
su eje, el cual produce una deformación unitaria normal en esta de εz = 30 (10)-3 Z1/2,
Donde Z, se expresa en metros, determinar:
El desplazamiento del extremo B de la barra debido al aumento de la temperatura.
La deformación unitaria normal promedio en la barra.
Ing. Máximo Huayanca Hernández
30 cm

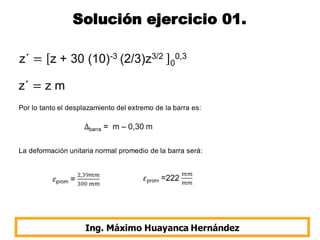

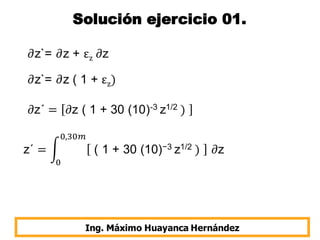

17. Solución ejercicio 01.
Ing. Máximo Huayanca Hernández

18. Solución ejercicio 01.
Ing. Máximo Huayanca Hernández
Por lo tanto el desplazamiento del extremo de la barra es:
La deformación unitaria normal promedio de la barra será:

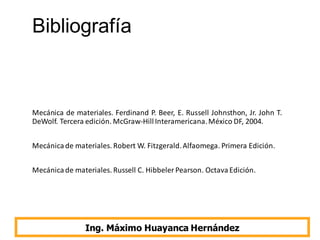

19. Bibliografía
Mecánica de materiales. Ferdinand P. Beer, E. Russell Johnsthon, Jr. John T.
DeWolf. Tercera edición. McGraw-HillInteramericana.México DF, 2004.
Mecánica de materiales. Robert W. Fitzgerald.Alfaomega. Primera Edición.
Mecánica de materiales. Russell C. Hibbeler Pearson. Octava Edición.
Ing. Máximo Huayanca Hernández
