1. Anatomía
Normal:
Imágenes Panorámicas

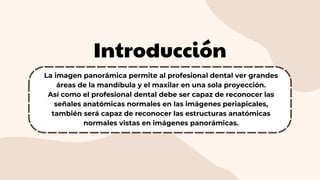

2. Introducción
La imagen panorámica permite al profesional dental ver grandes
áreas de la mandíbula y el maxilar en una sola proyección.
Así como el profesional dental debe ser capaz de reconocer las
señales anatómicas normales en las imágenes periapicales,
también será capaz de reconocer las estructuras anatómicas
normales vistas en imágenes panorámicas.

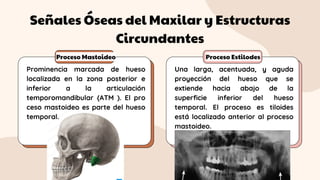

3. Señales Óseas del Maxilar y Estructuras
Circundantes
Proceso Mastoideo Proceso Estilodes
Prominencia marcada de hueso
localizada en la zona posterior e
inferior a la articulación
temporomandibular {ATM ). El pro
ceso mastoideo es parte del hueso
temporal.
Una larga, acentuada, y aguda
proyección del hueso que se
extiende hacia abajo de la
superficie inferior del hueso
temporal. El proceso es tiloides
está localizado anterior al proceso
mastoideo.

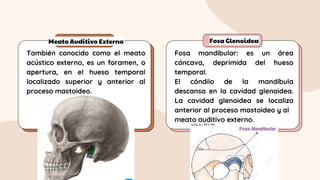

4. Meato Auditivo Externo Fosa Glenoidea
También conocido como el meato
acústico externo, es un foramen, o
apertura, en el hueso temporal
localizado superior y anterior al
proceso mastoideo.
Fosa mandibular: es un área
cóncava, deprimida del hueso
temporal.
El cóndilo de la mandíbula
descansa en la cavidad glenoidea.
La cavidad glenoidea se localiza
anterior al proceso mastoideo y al
meato auditivo externo.

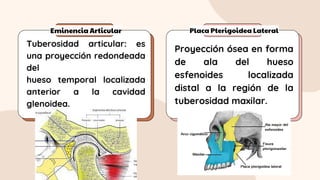

5. Eminencia Articular Placa Pterigoidea Lateral
Tuberosidad articular: es
una proyección redondeada
del
hueso temporal localizada
anterior a la cavidad
glenoidea.
Proyección ósea en forma
de ala del hueso
esfenoides localizada
distal a la región de la
tuberosidad maxilar.

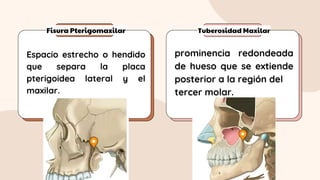

6. Fisura Pterigomaxilar Tuberosidad Maxilar
Espacio estrecho o hendido
que separa la placa
pterigoidea lateral y el
maxilar.
prominencia redondeada
de hueso que se extiende
posterior a la región del
tercer molar.

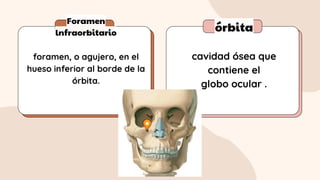

7. Foramen
lnfraorbitario órbita
foramen, o agujero, en el
hueso inferior al borde de la
órbita.
cavidad ósea que
contiene el
globo ocular .

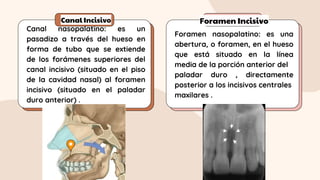

8. Canal Incisivo Foramen Incisivo
Canal nasopalatino: es un
pasadizo a través del hueso en
forma de tubo que se extiende
de los forámenes superiores del
canal incisivo (situado en el piso
de la cavidad nasal) al foramen
incisivo (situado en el paladar
duro anterior) .
Foramen nasopalatino: es una
abertura, o foramen, en el hueso
que está situado en la línea
media de la porción anterior del
paladar duro , directamente
posterior a los incisivos centrales
maxilares .

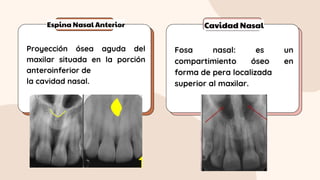

9. Espina Nasal Anterior Cavidad Nasal
Proyección ósea aguda del
maxilar situada en la porción
anteroinferior de
la cavidad nasal.
Fosa nasal: es un
compartimiento óseo en
forma de pera localizada
superior al maxilar.

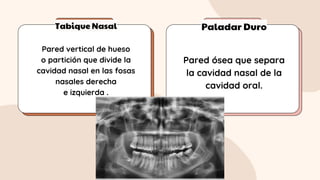

10. Tabique Nasal Paladar Duro
Pared vertical de hueso
o partición que divide la
cavidad nasal en las fosas
nasales derecha
e izquierda .
Pared ósea que separa
la cavidad nasal de la
cavidad oral.

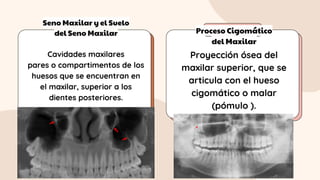

11. Seno Maxilar y el Suelo
del Seno Maxilar Proceso Cigomático
del Maxilar
Cavidades maxilares
pares o compartimentos de los
huesos que se encuentran en
el maxilar, superior a los
dientes posteriores.
Proyección ósea del
maxilar superior, que se
articula con el hueso
cigomático o malar
(pómulo ).

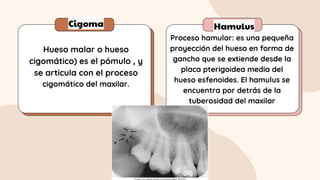

12. Cigoma Hamulus
Hueso malar o hueso
cigomático) es el pómulo , y
se articula con el proceso
cigomático del maxilar.
Proceso hamular: es una pequeña
proyección del hueso en forma de
gancho que se extiende desde la
placa pterigoidea media del
hueso esfenoides. El hamulus se
encuentra por detrás de la
tuberosidad del maxilar

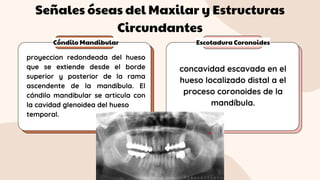

13. Señales óseas del Maxilar y Estructuras
Circundantes
Cóndilo Mandibular Escotadura Coronoides
proyeccion redondeada del hueso
que se extiende desde el borde
superior y posterior de la rama
ascendente de la mandíbula. El
cóndilo mandibular se articula con
la cavidad glenoidea del hueso
temporal.
concavidad escavada en el
hueso localizado distal a el
proceso coronoides de la
mandíbula.

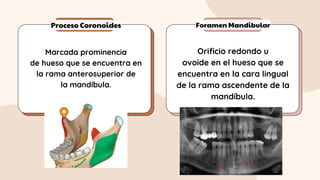

14. Proceso Coronoides Foramen Mandibular
Marcada prominencia
de hueso que se encuentra en
la rama anterosuperior de
la mandíbula.
Orificio redondo u
ovoide en el hueso que se
encuentra en la cara lingual
de la rama ascendente de la
mandíbula.

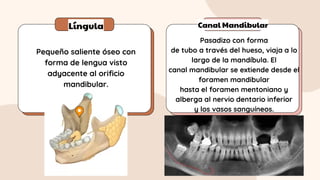

15. Língula Canal Mandibular
Pequeño saliente óseo con
forma de lengua visto
adyacente al orificio
mandibular.
Pasadizo con forma
de tubo a través del hueso, viaja a lo
largo de la mandíbula. El
canal mandibular se extiende desde el
foramen mandibular
hasta el foramen mentoniano y
alberga al nervio dentario inferior
y los vasos sanguíneos.

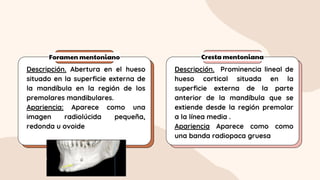

16. Foramen mentoniano Cresta mentoniana
Descripción. Abertura en el hueso
situado en la superficie externa de
la mandíbula en la región de los
premolares mandibulares.
Apariencia: Aparece como una
imagen radiolúcida pequeña,
redonda u ovoide
Descripción. Prominencia lineal de
hueso cortical situada en la
superficie externa de la parte
anterior de la mandíbula que se
extiende desde la región premolar
a la línea media .
Apariencia Aparece como como
una banda radiopaca gruesa

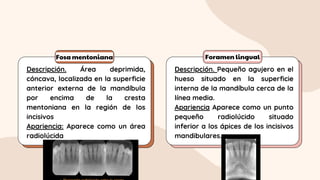

17. Fosa mentoniana Foramen lingual
Descripción. Área deprimida,
cóncava, localizada en la superficie
anterior externa de la mandíbula
por encima de la cresta
mentoniana en la región de los
incisivos
Apariencia: Aparece como un área
radiolúcida
Descripción. Pequeño agujero en el
hueso situado en la superficie
interna de la mandíbula cerca de la
línea media.
Apariencia Aparece como un punto
pequeño radiolúcido situado
inferior a los ápices de los incisivos
mandibulares.

18. Tubérculos Genianos Borde inf de la mandíbula
Descripción. Pequeñas
protuberancias de hueso que se
encuentran en la cara lingual de la
mandíbula.
Apariencia- Aaparecen radiopacos
en forma de anillo que rodean al
foramen lingual.
Descripción. Prominencia de hueso
cortical que define el borde inferior
de la mandíbula
Apariencia. Aparece como una
banda radiopaca densa

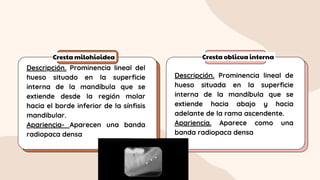

19. Cresta milohioidea Cresta oblicua interna
Descripción. Prominencia lineal del
hueso situado en la superficie
interna de la mandíbula que se
extiende desde la región molar
hacia el borde inferior de la sínfisis
mandibular.
Apariencia- Aparecen una banda
radiopaca densa
Descripción. Prominencia lineal de
hueso situada en la superficie
interna de la mandíbula que se
extiende hacia abajo y hacia
adelante de la rama ascendente.
Apariencia. Aparece como una
banda radiopaca densa

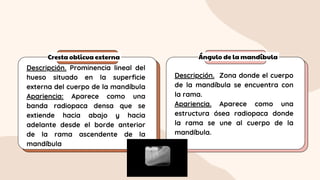

20. Cresta oblicua externa Ángulo de la mandíbula
Descripción. Prominencia lineal del
hueso situado en la superficie
externa del cuerpo de la mandíbula
Apariencia: Aparece como una
banda radiopaca densa que se
extiende hacia abajo y hacia
adelante desde el borde anterior
de la rama ascendente de la
mandíbula
Descripción. Zona donde el cuerpo
de la mandíbula se encuentra con
la rama.
Apariencia. Aparece como una
estructura ósea radiopaca donde
la rama se une al cuerpo de la
mandíbula.

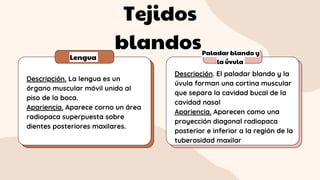

22. Tejidos
blandos
Lengua
Paladar blando y
la úvula
Descripción. La lengua es un
órgano muscular móvil unido al
piso de la boca.
Apariencia. Aparece corno un área
radiopaca superpuesta sobre
dientes posteriores maxilares.
Descripción. El paladar blando y la
úvula forman una cortina muscular
que separa la cavidad bucal de la
cavidad nasal
Apariencia. Aparecen como una
proyección diagonal radiopaca
posterior e inferior a la región de la
tuberosidad maxilar

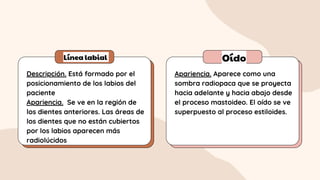

23. Línea labial Oído
Descripción. Está formado por el
posicionamiento de los labios del
paciente
Apariencia. Se ve en la región de
los dientes anteriores. Las áreas de
los dientes que no están cubiertos
por los labios aparecen más
radiolúcidos
Apariencia. Aparece como una
sombra radiopaca que se proyecta
hacia adelante y hacia abajo desde
el proceso mastoideo. El oído se ve
superpuesto al proceso estiloides.
