Análisis de Powell
C.D. Erick Andres Hernandez Angeles
Análisis de Powell
• El triangulo estético de
Powell analiza de una
manera muy simple las
principales masas estéticas
de la cara:
Frente, Nariz, Labios y Cuello
• Utilizando ángulos
interrelacionados entre si

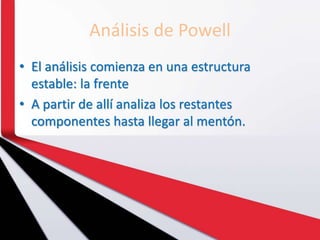

Análisis de Powell
• El análisis comienza en una estructura
estable: la frente
• A partir de allí analiza los restantes
componentes hasta llegar al mentón.
Análisis de Powell
Consiste en:
• Trazado de líneas y
ángulos sobre los tejidos
blandos, utilizando el
perfil de la radiografía
lateral o una fotografía
lateral del paciente.
Análisis de Powell
PUNTOS CEFALOMETRICOS
• Gl – Glabela: punto mas prominente de la
frente en el plano medio.
• Pg – Pogonion: punto mas anterior del
mentón.
• Me – Mentón: es el punto mas inferior del
tejido blando del mentón.
• Punto C: Punto mas profundo formado por el
área submandibular y el cuello.
Análisis de Powell
PLANO FACIAL
• Es el plano formado por la
unión de dos puntos en la
fotografía, Gl-Pg
• Para ello se traza una
línea sobre los tejidos
blandos.
• Se traza Gl-Pg, y forma un
ángulo con Frankfort(FH).
• Norma 80 – 95 grados
Análisis de Powell
ANGULO NASOFRONTAL
• El ángulo Nasofrontal es un
ángulo formado por dos
líneas, una línea tangente a
la Gl hasta Na y otra línea
tangente al dorso nasal.
• Cuando existe deformidad
nasal, consiste en una
elevación o depresión en el
dorso.
• Norma 115 y 130 grados

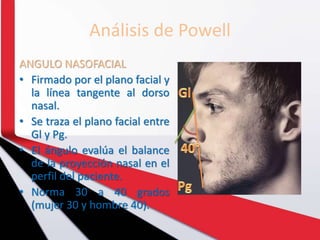

Análisis de Powell
ANGULO NASOFACIAL
• Firmado por el plano facial y
la línea tangente al dorso
nasal.
• Se traza el plano facial entre
Gl y Pg.
• El ángulo evalúa el balance
de la proyección nasal en el
perfil del paciente.
• Norma 30 a 40 grados
(mujer 30 y hombre 40).
Análisis de Powell
ANGULO NASOMENTAL
• Intersección de la línea estética de
Ricketts o línea nasomental (Punta
de Nariz-Me) con la línea dorso de
la nariz.
• Se traza línea nasomental o plano
estético de Ricketts (plano E).
• Se traza la línea del dorso de la
nariz; los cuales en su intersección
forman el ángulo nasomental.
• Norma 120 y 132 grados
Analisis de Powell
ANGULO NASOMENTAL
• Este ángulo es considerado el
mas importante del triangulo
estético.
• Relaciona dos masas muy
modificables
quirúrgicamente, que son la
nariz, el mentón. Este ultimo
puede modificar su posición
mediante maniobras
ortopédicas y ortodóncicas
Análisis de Powell
ANGULO MENTOCERVICAL
• El ángulo Mentocervical se
forma en la intersección dela
línea Gl-Pg con la línea trazada
tangente al área
submandibular que pasa por el
punto C y Me
• Norma 80 – 95 grados
• Los perfiles mas bellos suelen
presentar este ángulo mas
agudo.
Análisis de Powell
NORMAS
• Angulo Nasofrontal 115-130
• Angulo Nasofacial 30- 40
• Angulo Nasomenton 120-132
• Angulo Mentocervical 80-95
Método de Evaluación Nasal
• El triangulo de Powell permite llegar a
conclusiones que indican cambios en la
proyección nasal.
• DE SIMONS - entre la proyección nasal y la
longitud del labio superior.
• DE GOODE y BAUM – se corroboran mediante
métodos que evalúan la proporción entre la
longitud y la base de la nariz.
Método de evaluación nasal
BAUM
• Línea vertical: línea que va
de Na – Sn
• Línea horizontal: línea
perpendicular que va de la
punta de la nariz a la línea
vertical.
• Relación: dorso-base o línea
V-H es de 2 a 1, da como
resultado un ángulo
nasofacial de 42 grados
Método de Evaluación Nasal
GOODE
• Línea vertical que parte del
nasion y pasa por el canal
alar, el dorso se mide de
nasion a la punta de la
nariz.
• Porción: Ala-Punta de la
nariz(horizontal) es de 0.55
a 0.60, una relación 0.55
corresponde a un ángulo
nasofacial de 36 grados.
Método de Evaluación Nasal
SIMONS Angulo nasolabial
• Labio superior: se mide
subnasal al borde
mucocutaneo del labio
superior. Vertical que va de
Ve superior (bermellón) a Sn.
• Base de la nariz: se mide la
base de la nariz desde el
subnasal a la punta de la
nariz. Horizontal de Sn a Cm
(columela).
• Norma mujeres 95° a 100°
hombres 90° a 95°
ANGULO DE LEGAN
• Línea subnasal Sn–Gn
Gnation
• Línea Gnation Gn–C
punto cervical
• Promedio de 100° con
una desviación de 7°
Análisis de powell
