1. Tema 7. EL ARTE GÓTICO
El arte gótico: características generales. La catedral y los
edificios civiles. Las catedrales españolas (Burgos, Toledo y
León).

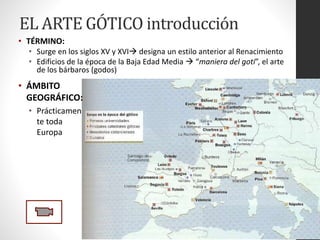

2. EL ARTE GÓTICO introducción
• TÉRMINO:
• Surge en los siglos XV y XVI designa un estilo anterior al Renacimiento
• Edificios de la época de la Baja Edad Media  “maniera del goti”, el arte
de los bárbaros (godos)
• ÁMBITO
GEOGRÁFICO:
• Prácticamen
te toda
Europa

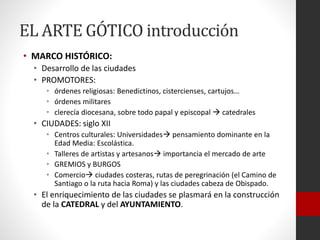

3. EL ARTE GÓTICO introducción
• MARCO HISTÓRICO:
• Desarrollo de las ciudades
• PROMOTORES:
• órdenes religiosas: Benedictinos, cistercienses, cartujos…
• órdenes militares
• clerecía diocesana, sobre todo papal y episcopal  catedrales
• CIUDADES: siglo XII
• Centros culturales: Universidades pensamiento dominante en la
Edad Media: Escolástica.
• Talleres de artistas y artesanos importancia el mercado de arte
• GREMIOS y BURGOS
• Comercio ciudades costeras, rutas de peregrinación (el Camino de
Santiago o la ruta hacia Roma) y las ciudades cabeza de Obispado.
• El enriquecimiento de las ciudades se plasmará en la construcción
de la CATEDRAL y del AYUNTAMIENTO.

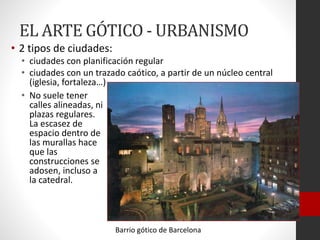

4. EL ARTE GÓTICO - URBANISMO
• 2 tipos de ciudades:
• ciudades con planificación regular
• ciudades con un trazado caótico, a partir de un núcleo central
(iglesia, fortaleza…)
• No suele tener
calles alineadas, ni
plazas regulares.
La escasez de
espacio dentro de
las murallas hace
que las
construcciones se
adosen, incluso a
la catedral.
Barrio gótico de Barcelona

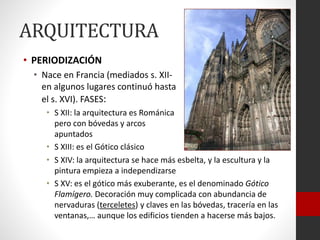

5. ARQUITECTURA
• PERIODIZACIÓN
• Nace en Francia (mediados s. XII-
en algunos lugares continuó hasta
el s. XVI). FASES:
• S XII: la arquitectura es Románica
pero con bóvedas y arcos
apuntados
• S XIII: es el Gótico clásico
• S XIV: la arquitectura se hace más esbelta, y la escultura y la
pintura empieza a independizarse
• S XV: es el gótico más exuberante, es el denominado Gótico
Flamígero. Decoración muy complicada con abundancia de
nervaduras (terceletes) y claves en las bóvedas, tracería en las
ventanas,… aunque los edificios tienden a hacerse más bajos.

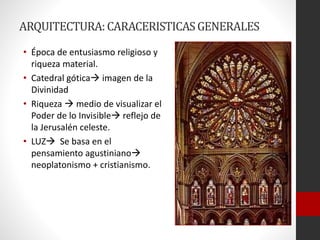

6. ARQUITECTURA:CARACERISTICASGENERALES
• Época de entusiasmo religioso y
riqueza material.
• Catedral gótica imagen de la
Divinidad
• Riqueza  medio de visualizar el
Poder de lo Invisible reflejo de
la Jerusalén celeste.
• LUZ Se basa en el
pensamiento agustiniano
neoplatonismo + cristianismo.

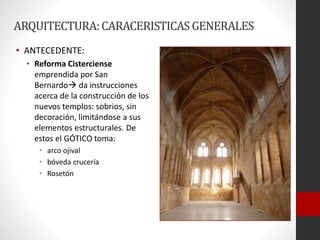

7. ARQUITECTURA:CARACERISTICASGENERALES
• ANTECEDENTE:
• Reforma Cisterciense
emprendida por San
Bernardo da instrucciones
acerca de la construcción de los
nuevos templos: sobrios, sin
decoración, limitándose a sus
elementos estructurales. De
estos el GÓTICO toma:
• arco ojival
• bóveda crucería
• Rosetón

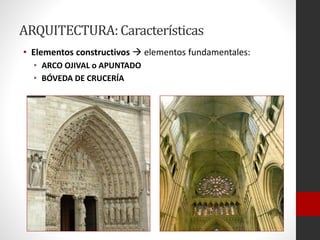

8. ARQUITECTURA:Características
• Elementos constructivos  elementos fundamentales:
• ARCO OJIVAL o APUNTADO
• BÓVEDA DE CRUCERÍA

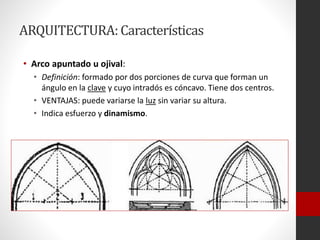

9. ARQUITECTURA:Características
• Arco apuntado u ojival:
• Definición: formado por dos porciones de curva que forman un
ángulo en la clave y cuyo intradós es cóncavo. Tiene dos centros.
• VENTAJAS: puede variarse la luz sin variar su altura.
• Indica esfuerzo y dinamismo.

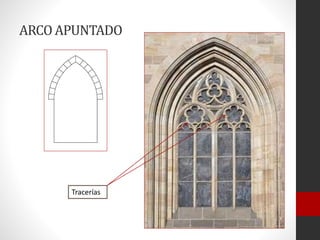

10. ARCO APUNTADO
Tracerías

11. OTROSARCOS EMPLEADOSENELGÓTICO
Arco Conopial
Arco carpanel o tudor

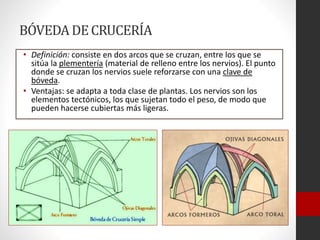

12. BÓVEDADECRUCERÍA
• Definición: consiste en dos arcos que se cruzan, entre los que se
sitúa la plementería (material de relleno entre los nervios). El punto
donde se cruzan los nervios suele reforzarse con una clave de
bóveda.
• Ventajas: se adapta a toda clase de plantas. Los nervios son los
elementos tectónicos, los que sujetan todo el peso, de modo que
pueden hacerse cubiertas más ligeras.

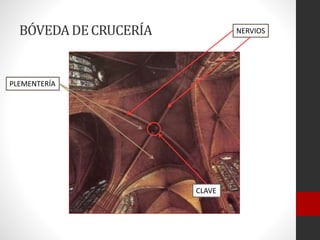

13. BÓVEDADECRUCERÍA
CLAVE
PLEMENTERÍA
NERVIOS

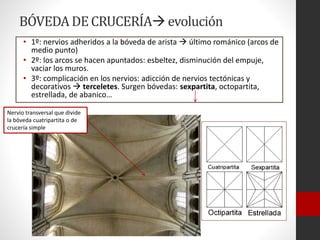

14. BÓVEDADECRUCERÍAevolución
• 1º: nervios adheridos a la bóveda de arista  último románico (arcos de
medio punto)
• 2º: los arcos se hacen apuntados: esbeltez, disminución del empuje,
vaciar los muros.
• 3º: complicación en los nervios: adicción de nervios tectónicas y
decorativos  terceletes. Surgen bóvedas: sexpartita, octopartita,
estrellada, de abanico…
Nervio transversal que divide
la bóveda cuatripartita o de
crucería simple

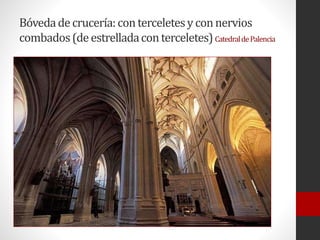

15. Bóvedadecrucería:conterceletesyconnervios
combados(deestrelladaconterceletes)CatedraldePalencia

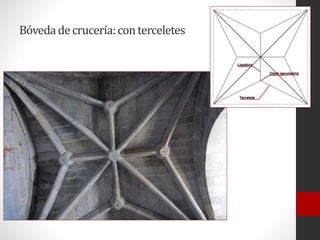

16. Bóvedadecrucería:conterceletes

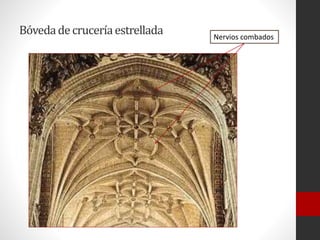

17. Bóvedadecruceríaestrellada Nervios combados

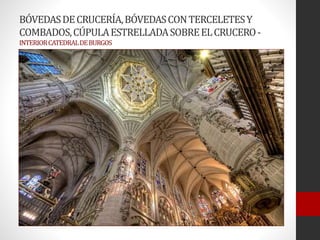

18. BÓVEDASDECRUCERÍA,BÓVEDASCONTERCELETESY
COMBADOS,CÚPULAESTRELLADASOBREELCRUCERO-
INTERIORCATEDRALDEBURGOS

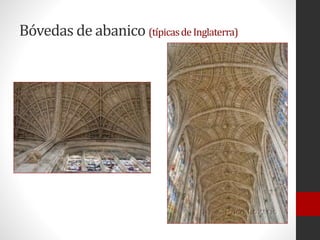

19. Bóvedas de abanico (típicasdeInglaterra)

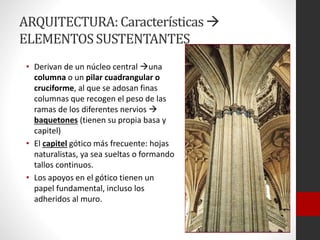

20. ARQUITECTURA:Características
ELEMENTOSSUSTENTANTES
• Derivan de un núcleo central una
columna o un pilar cuadrangular o
cruciforme, al que se adosan finas
columnas que recogen el peso de las
ramas de los diferentes nervios 
baquetones (tienen su propia basa y
capitel)
• El capitel gótico más frecuente: hojas
naturalistas, ya sea sueltas o formando
tallos continuos.
• Los apoyos en el gótico tienen un
papel fundamental, incluso los
adheridos al muro.

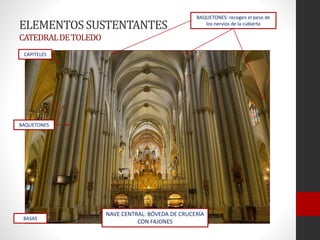

21. ELEMENTOSSUSTENTANTES
CATEDRALDETOLEDO
NAVE CENTRAL: BÓVEDA DE CRUCERÍA
CON FAJONES
BAQUETONES
CAPITELES
BASAS
BAQUETONES: recogen el peso de
los nervios de la cubierta

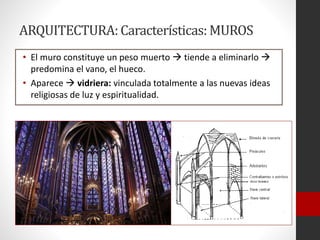

22. ARQUITECTURA:Características:MUROS
• El muro constituye un peso muerto  tiende a eliminarlo 
predomina el vano, el hueco.
• Aparece  vidriera: vinculada totalmente a las nuevas ideas
religiosas de luz y espiritualidad.

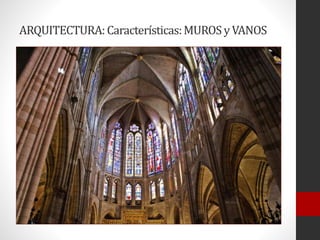

23. ARQUITECTURA:Características:MUROSyVANOS

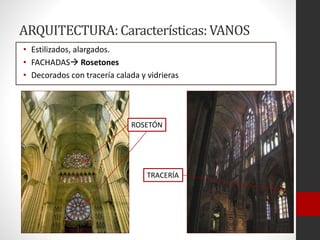

24. ARQUITECTURA:Características:VANOS
• Estilizados, alargados.
• FACHADAS Rosetones
• Decorados con tracería calada y vidrieras
ROSETÓN
TRACERÍA

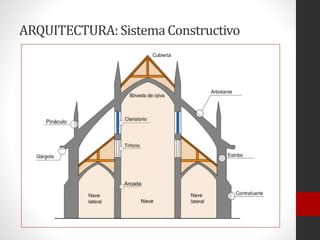

25. ARQUITECTURA:SistemaConstructivo

26. ARQUITECTURA:Características
• CONTRAFUERTE:
• Es el elemento constructivo
empleado como contrarresto a
los empujes del sistema ojival.
• Gran desarrollo  gran altura
(esbeltez, verticalidad)
• Se alejan del edificio 
recayendo el empuje sobre él
por medio de un arco de
transmisión llamado arbotante
 además es canal de desagüe
 se colocan figuras
monstruosas  gárgolas.
• PINÁCULOS: Elemento
decorativo que remata los
contrafuertes.

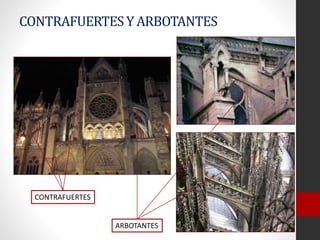

27. CONTRAFUERTESY ARBOTANTES
CONTRAFUERTES
ARBOTANTES

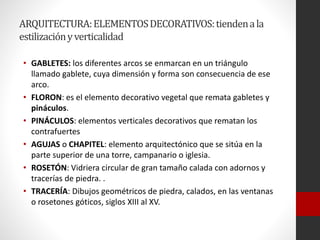

28. ARQUITECTURA:ELEMENTOSDECORATIVOS:tiendenala
estilizaciónyverticalidad
• GABLETES: los diferentes arcos se enmarcan en un triángulo
llamado gablete, cuya dimensión y forma son consecuencia de ese
arco.
• FLORON: es el elemento decorativo vegetal que remata gabletes y
pináculos.
• PINÁCULOS: elementos verticales decorativos que rematan los
contrafuertes
• AGUJAS o CHAPITEL: elemento arquitectónico que se sitúa en la
parte superior de una torre, campanario o iglesia.
• ROSETÓN: Vidriera circular de gran tamaño calada con adornos y
tracerías de piedra. .
• TRACERÍA: Dibujos geométricos de piedra, calados, en las ventanas
o rosetones góticos, siglos XIII al XV.

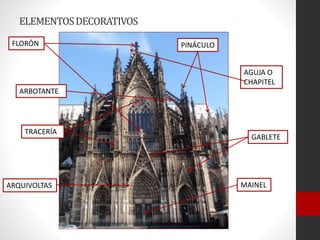

29. ELEMENTOSDECORATIVOS
FLORÓN
ARBOTANTE
TRACERÍA
GABLETE
AGUJA O
CHAPITEL
PINÁCULO
ARQUIVOLTAS MAINEL

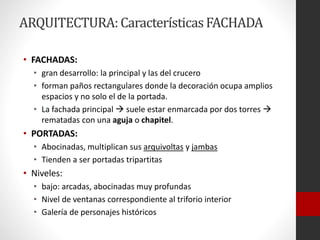

30. ARQUITECTURA:CaracterísticasFACHADA
• FACHADAS:
• gran desarrollo: la principal y las del crucero
• forman paños rectangulares donde la decoración ocupa amplios
espacios y no solo el de la portada.
• La fachada principal  suele estar enmarcada por dos torres 
rematadas con una aguja o chapitel.
• PORTADAS:
• Abocinadas, multiplican sus arquivoltas y jambas
• Tienden a ser portadas tripartitas
• Niveles:
• bajo: arcadas, abocinadas muy profundas
• Nivel de ventanas correspondiente al triforio interior
• Galería de personajes históricos

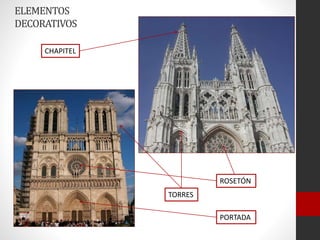

31. ELEMENTOS
DECORATIVOS
CHAPITEL
TORRES
ROSETÓN
PORTADA

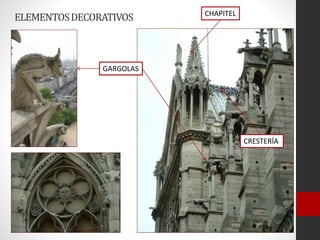

32. ELEMENTOSDECORATIVOS CHAPITEL
GARGOLAS
CRESTERÍA

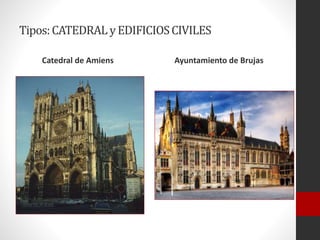

33. Tipos:CATEDRAL yEDIFICIOSCIVILES
Catedral de Amiens Ayuntamiento de Brujas

34. ARQUITECTURACIVIL:
LONJASy
AYUNTAMIENTOS
• Vinculados al renacer de las
ciudades:
• LONJAS actividades
comerciales dirigidas por la
burguesía.
• AYUNTAMIENTO Símbolo
del poder civil de la ciudad.
• Surgen en ciudades prósperas
económicamente y cuyo
gobierno está en manos de
los burgueses: Flandes,
algunas ciudades italianas y,
en el caso español, en la
Corona de Aragón.
Ayuntamiento de Bruselas

35. CIUDAD MEDIEVAL

36. AYUNTAMIENTO
• Construidos empleando el
nuevo sistema constructivo
gótico
• Arquitectura como expresión
del orgullo urbano
• Destacan en los Países Bajos
(Bruselas, Brujas, Amberes…) y
en algunas repúblicas italianas
(Pisa, Siena, Florencia…)
• Se caracterizan por la
construcción de grandes torres
con planta cuadrada a la que se
superponía un último cuerpo
de planta octogonal.
Ayuntamiento de Lovaina

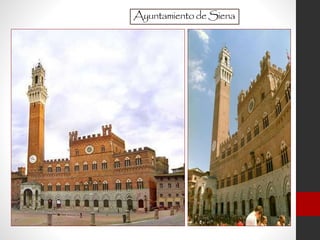

37. AyuntamientodeSiena

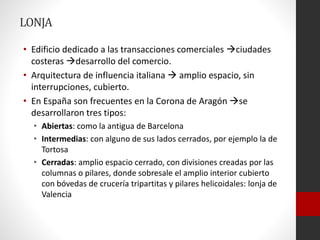

38. LONJA
• Edificio dedicado a las transacciones comerciales ciudades
costeras desarrollo del comercio.
• Arquitectura de influencia italiana  amplio espacio, sin
interrupciones, cubierto.
• En España son frecuentes en la Corona de Aragón se
desarrollaron tres tipos:
• Abiertas: como la antigua de Barcelona
• Intermedias: con alguno de sus lados cerrados, por ejemplo la de
Tortosa
• Cerradas: amplio espacio cerrado, con divisiones creadas por las
columnas o pilares, donde sobresale el amplio interior cubierto
con bóvedas de crucería tripartitas y pilares helicoidales: lonja de
Valencia

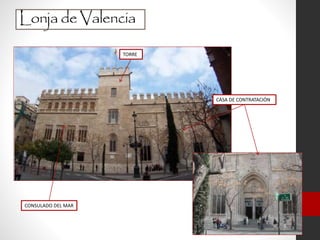

39. Lonjade Valencia
CONSULADO DEL MAR
TORRE
CASA DE CONTRATACIÓN

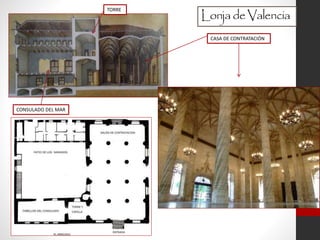

40. LonjadeValencia
CONSULADO DEL MAR
TORRE
CASA DE CONTRATACIÓN

41. Otrosedificiosciviles
PALACIOS ATARAZANAS (astilleros)
Palacio Ducal de Venecia y Reales
Atarazanas de Barcelona

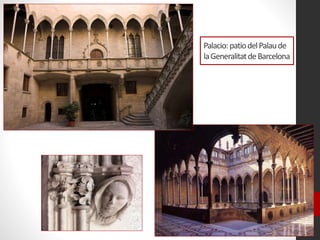

42. Palacio:patiodelPalaude
laGeneralitatdeBarcelona

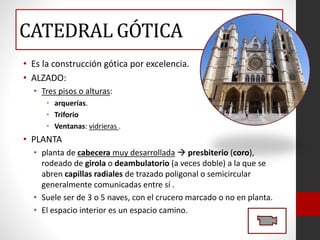

43. CATEDRAL GÓTICA
• Es la construcción gótica por excelencia.
• ALZADO:
• Tres pisos o alturas:
• arquerías.
• Triforio
• Ventanas: vidrieras .

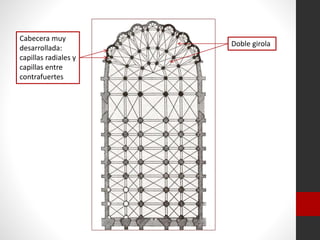

• PLANTA
• planta de cabecera muy desarrollada  presbiterio (coro),
rodeado de girola o deambulatorio (a veces doble) a la que se
abren capillas radiales de trazado poligonal o semicircular
generalmente comunicadas entre sí .
• Suele ser de 3 o 5 naves, con el crucero marcado o no en planta.
• El espacio interior es un espacio camino.

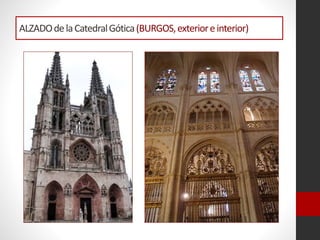

44. ALZADOdelaCatedralGótica(BURGOS,exterioreinterior)

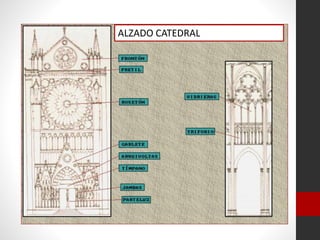

45. ALZADO CATEDRAL

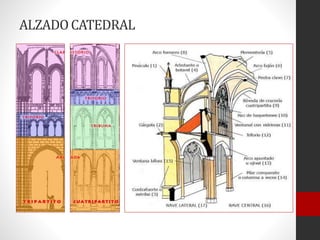

46. ALZADOCATEDRAL

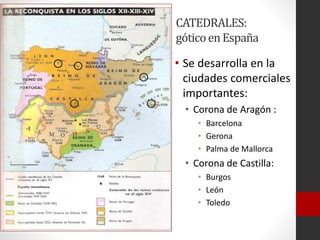

47. CATEDRALES:
góticoenEspaña
• Se desarrolla en la
ciudades comerciales
importantes:
• Corona de Aragón :
• Barcelona
• Gerona
• Palma de Mallorca
• Corona de Castilla:
• Burgos
• León
• Toledo

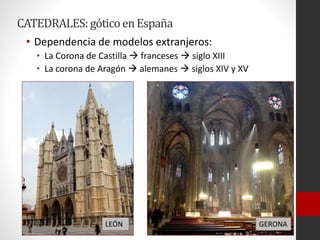

48. CATEDRALES:góticoenEspaña
• Dependencia de modelos extranjeros:
• La Corona de Castilla  franceses  siglo XIII
• La corona de Aragón  alemanes  siglos XIV y XV

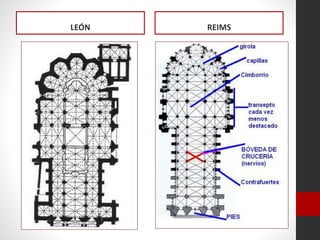

LEÓN GERONA

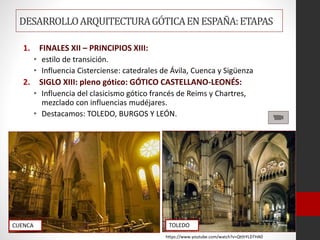

49. DESARROLLOARQUITECTURAGÓTICAENESPAÑA:ETAPAS
1. FINALES XII – PRINCIPIOS XIII:
• estilo de transición.
• Influencia Cisterciense: catedrales de Ávila, Cuenca y Sigüenza
2. SIGLO XIII: pleno gótico: GÓTICO CASTELLANO-LEONÉS:
• Influencia del clasicismo gótico francés de Reims y Chartres,
mezclado con influencias mudéjares.
• Destacamos: TOLEDO, BURGOS Y LEÓN.
CUENCA TOLEDO
https://www.youtube.com/watch?v=QtthYLDTHA0

50. 3. SIGLO XIV: GÓTICO CATALÁN:
• iglesias de salón (influencia Alemana).
• Destacan: Barcelona, Gerona, Palma de Mallorca y las iglesias de Santa María del
Mar y Santa María del Pino.
4. SIGLOS XV-XVI: gótico tardío. Mezcla de elementos gótico, mudéjares y
renacentistas.
• Es el estilo oficial de los REYES CATÓLICOS
• Ejemplos:
• Salamanca, Oviedo o Valencia.
• “fachadas telón” como :
• el Colegio de San Gregorio de Valladolid.
BARCELONA SALAMANCA

51. CATEDRAL DE BURGOS
• 1221-1260
• Reúne elementos de los siglos
XIII, XIV, XV, y XVI.
• Comenzó su construcción
apoyada por el patrocinio real
de Fernando III el Santo, pero el
verdadero impulsor fue el
obispo Mauricio.
PARTELUZ CON LA ESCULTURA DEL OBISPO
MAURICIO EN LA PORTADA DEL
SAREMENTAL

52. CATEDRAL DE BURGOS
• MAESTROS:
• De origen franceses: Joan de Champagne y el maestro Enrique (el
mismo de la cat. De León).
• Los Colonia, Juan y Simón  agujas caladas, torres, cimborrio sobre el
crucero y la capilla de los Condestables, todo ello GÓTICO FLAMÍGERO
PORTADA DE LA CORONERÍA TORRE SOBRE EL CIMBORRIO

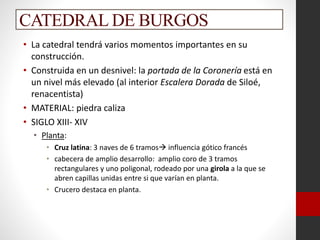

53. CATEDRAL DE BURGOS
• La catedral tendrá varios momentos importantes en su
construcción.
• Construida en un desnivel: la portada de la Coronería está en
un nivel más elevado (al interior Escalera Dorada de Siloé,
renacentista)
• MATERIAL: piedra caliza
• SIGLO XIII- XIV
• Planta:
• Cruz latina: 3 naves de 6 tramos influencia gótico francés
• cabecera de amplio desarrollo: amplio coro de 3 tramos
rectangulares y uno poligonal, rodeado por una girola a la que se
abren capillas unidas entre si que varían en planta.
• Crucero destaca en planta.

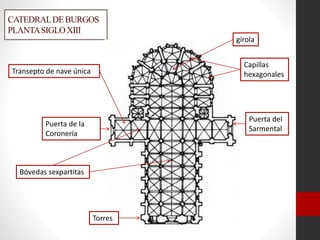

54. CATEDRALDEBURGOS
PLANTASIGLOXIII
Transepto de nave única
girola
Capillas
hexagonales
Bóvedas sexpartitas
Puerta del
Sarmental
Puerta de la
Coronería
Torres

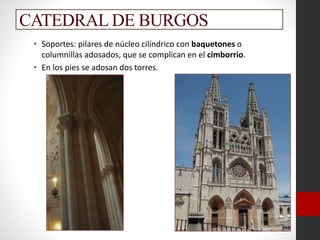

55. CATEDRAL DE BURGOS
• Soportes: pilares de núcleo cilíndrico con baquetones o
columnillas adosados, que se complican en el cimborrio.
• En los pies se adosan dos torres.

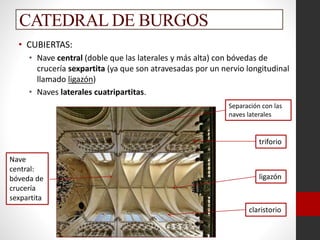

56. CATEDRAL DE BURGOS
• CUBIERTAS:
• Nave central (doble que las laterales y más alta) con bóvedas de
crucería sexpartita (ya que son atravesadas por un nervio longitudinal
llamado ligazón)
• Naves laterales cuatripartitas.
Nave
central:
bóveda de
crucería
sexpartita
triforio
ligazón
claristorio
Separación con las
naves laterales

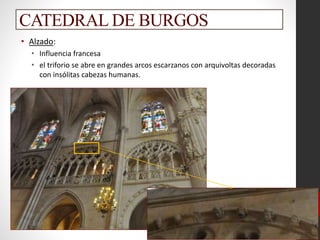

57. CATEDRAL DE BURGOS
• Alzado:
• Influencia francesa
• el triforio se abre en grandes arcos escarzanos con arquivoltas decoradas
con insólitas cabezas humanas.

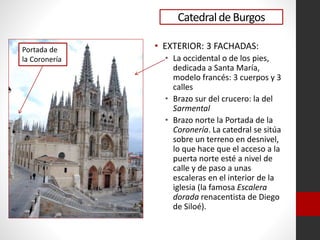

58. Catedralde Burgos
• EXTERIOR: 3 FACHADAS:
• La occidental o de los pies,
dedicada a Santa María,
modelo francés: 3 cuerpos y 3
calles
• Brazo sur del crucero: la del
Sarmental
• Brazo norte la Portada de la
Coronería. La catedral se sitúa
sobre un terreno en desnivel,
lo que hace que el acceso a la
puerta norte esté a nivel de
calle y de paso a unas
escaleras en el interior de la
iglesia (la famosa Escalera
dorada renacentista de Diego
de Siloé).
Portada de
la Coronería

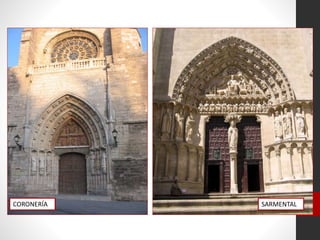

59. CORONERÍA SARMENTAL

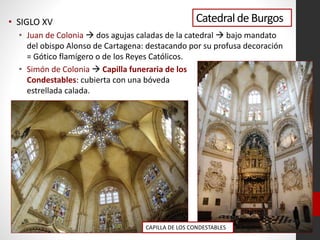

60. Catedralde Burgos• SIGLO XV
• Juan de Colonia  dos agujas caladas de la catedral  bajo mandato
del obispo Alonso de Cartagena: destacando por su profusa decoración
= Gótico flamígero o de los Reyes Católicos.
• Simón de Colonia  Capilla funeraria de los
Condestables: cubierta con una bóveda
estrellada calada.
CAPILLA DE LOS CONDESTABLES

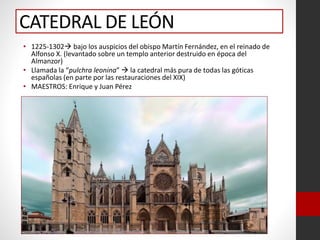

61. CATEDRAL DE LEÓN
• 1225-1302 bajo los auspicios del obispo Martín Fernández, en el reinado de
Alfonso X. (levantado sobre un templo anterior destruido en época del
Almanzor)
• Llamada la “pulchra leonina”  la catedral más pura de todas las góticas
españolas (en parte por las restauraciones del XIX)
• MAESTROS: Enrique y Juan Pérez

62. CATEDRALDELEÓN:planta
• Planta:
• Copia la de Reims (Francia)
• 3 naves con crucero (muy corto) marcado en planta y
alzado muy desarrollado con 3 naves.
• Cabecera no tiene gran profundidad coro de 2
tramos rectos y uno poligonal.
• Girola 5 capillas radiales poligonales y 2 cuadrangulares.
• A los pies 2 torres que se destacan del cuerpo de
naves (novedad respecto al resto de catedrales góticas
hispanas).

63. LEÓN REIMS

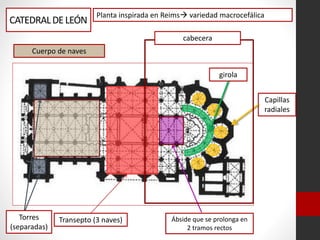

64. Planta inspirada en Reims variedad macrocefálica
Cuerpo de naves
Transepto (3 naves) Ábside que se prolonga en
2 tramos rectos
girola
Capillas
radiales
Torres
(separadas)
cabecera
CATEDRALDELEÓN

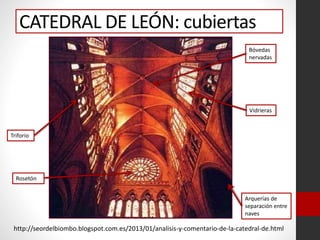

65. CATEDRAL DE LEÓN: cubiertas
http://seordelbiombo.blogspot.com.es/2013/01/analisis-y-comentario-de-la-catedral-de.html
Bóvedas
nervadas
Vidrieras
Triforio
Arquerías de
separación entre
naves
Rosetón

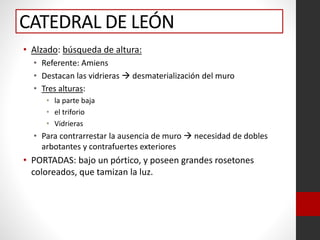

66. CATEDRAL DE LEÓN
• Alzado: búsqueda de altura:
• Referente: Amiens
• Destacan las vidrieras  desmaterialización del muro
• Tres alturas:
• la parte baja
• el triforio
• Vidrieras
• Para contrarrestar la ausencia de muro  necesidad de dobles
arbotantes y contrafuertes exteriores
• PORTADAS: bajo un pórtico, y poseen grandes rosetones
coloreados, que tamizan la luz.

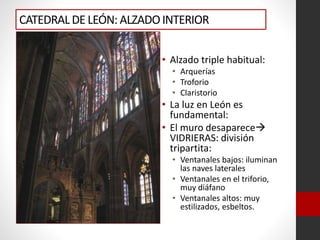

67. CATEDRALDE LEÓN: ALZADOINTERIOR
• Alzado triple habitual:
• Arquerías
• Troforio
• Claristorio
• La luz en León es
fundamental:
• El muro desaparece
VIDRIERAS: división
tripartita:
• Ventanales bajos: iluminan
las naves laterales
• Ventanales en el triforio,
muy diáfano
• Ventanales altos: muy
estilizados, esbeltos.

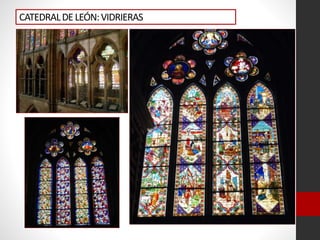

68. CATEDRALDELEÓN:VIDRIERAS

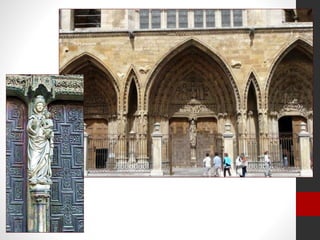

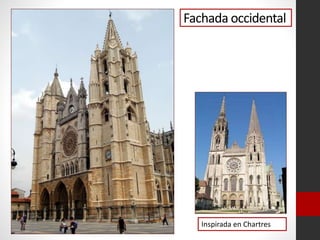

69. Fachada occidental
Inspirada en Chartres

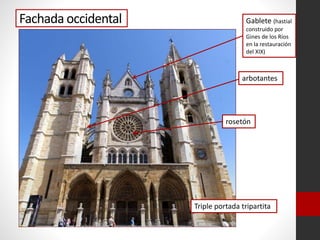

70. Fachada occidental
Triple portada tripartita
Gablete (hastial
construido por
Gines de los Ríos
en la restauración
del XIX)
rosetón
arbotantes

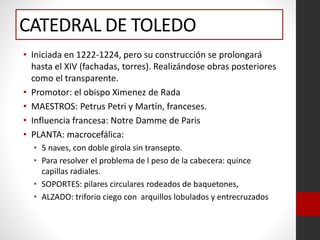

72. CATEDRAL DE TOLEDO
• Iniciada en 1222-1224, pero su construcción se prolongará
hasta el XIV (fachadas, torres). Realizándose obras posteriores
como el transparente.
• Promotor: el obispo Ximenez de Rada
• MAESTROS: Petrus Petri y Martín, franceses.
• Influencia francesa: Notre Damme de Paris
• PLANTA: macrocefálica:
• 5 naves, con doble girola sin transepto.
• Para resolver el problema de l peso de la cabecera: quince
capillas radiales.
• SOPORTES: pilares circulares rodeados de baquetones,
• ALZADO: triforio ciego con arquillos lobulados y entrecruzados

73. Cabecera muy
desarrollada:
capillas radiales y
capillas entre
contrafuertes
Doble girola

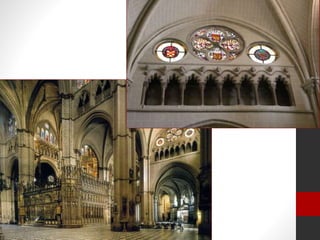

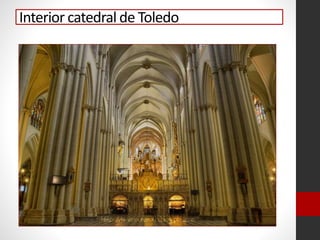

76. Interior catedral de Toledo

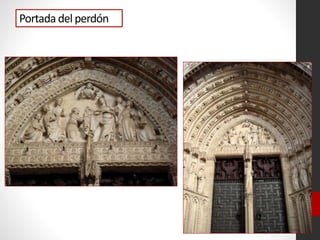

77. Portada del perdón

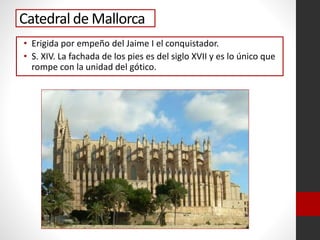

78. Catedral de Mallorca
• Erigida por empeño del Jaime I el conquistador.
• S. XIV. La fachada de los pies es del siglo XVII y es lo único que
rompe con la unidad del gótico.

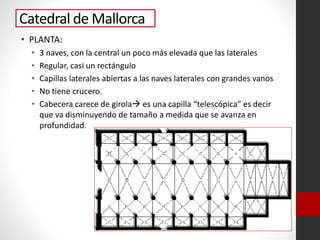

79. Catedral de Mallorca
• PLANTA:
• 3 naves, con la central un poco más elevada que las laterales
• Regular, casi un rectángulo
• Capillas laterales abiertas a las naves laterales con grandes vanos
• No tiene crucero.
• Cabecera carece de girola es una capilla “telescópica” es decir
que va disminuyendo de tamaño a medida que se avanza en
profundidad.

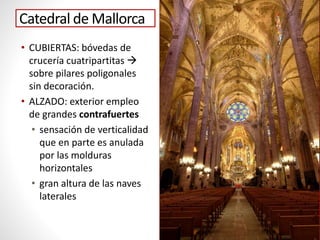

80. Catedral de Mallorca
• CUBIERTAS: bóvedas de
crucería cuatripartitas 
sobre pilares poligonales
sin decoración.
• ALZADO: exterior empleo
de grandes contrafuertes
• sensación de verticalidad
que en parte es anulada
por las molduras
horizontales
• gran altura de las naves
laterales

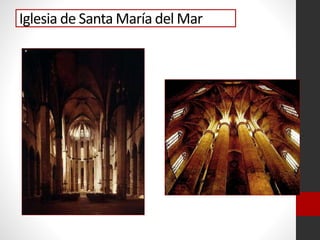

81. Iglesia de Santa María del Mar
