Audio y sonido - clase 01

Audio (Diseño de Sonido)
Lcdo. Dan Castelo

Monday, September 24, 2012

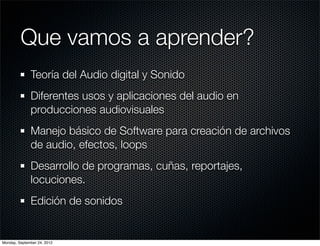

Que vamos a aprender?
Teoría del Audio digital y Sonido
Diferentes usos y aplicaciones del audio en
producciones audiovisuales
Manejo básico de Software para creación de archivos
de audio, efectos, loops
Desarrollo de programas, cuñas, reportajes,
locuciones.
Edición de sonidos

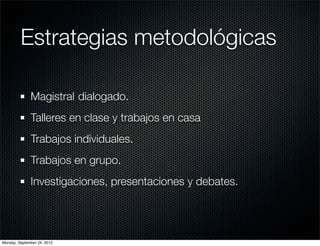

Estrategias metodológicas

Magistral dialogado.
Talleres en clase y trabajos en casa
Trabajos individuales.
Trabajos en grupo.
Investigaciones, presentaciones y debates.


Introducción al Sonido
Material Teórico


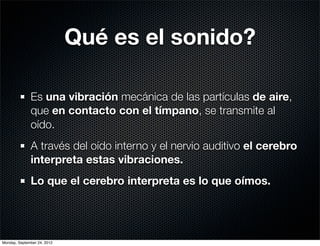

Qué es el sonido?

Es una vibración mecánica de las partículas de aire,
que en contacto con el tímpano, se transmite al
oído.
A través del oído interno y el nervio auditivo el cerebro
interpreta estas vibraciones.
Lo que el cerebro interpreta es lo que oímos.


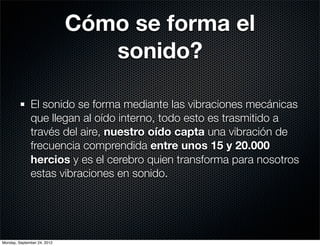

Cómo se forma el
sonido?

El sonido se forma mediante las vibraciones mecánicas
que llegan al oído interno, todo esto es trasmitido a
través del aire, nuestro oído capta una vibración de
frecuencia comprendida entre unos 15 y 20.000
hercios y es el cerebro quien transforma para nosotros
estas vibraciones en sonido.


Unidades de frecuencia

El hercio (Hz) es una unidad de frecuencia que
corresponde a un ciclo por segundo.
De este modo se llamarían infrasonidos a las
vibraciones cuya frecuencia fuese menor de 15 Hz y
ultrasonidos a las que oscilan por encima de los 20
Khz. (Kilo Hertzios).

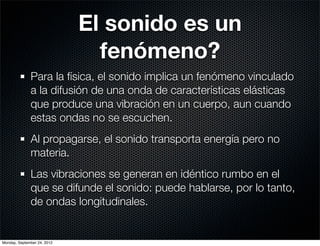

El sonido es un
fenómeno?
Para la física, el sonido implica un fenómeno vinculado
a la difusión de una onda de características elásticas
que produce una vibración en un cuerpo, aun cuando
estas ondas no se escuchen.
Al propagarse, el sonido transporta energía pero no
materia.
Las vibraciones se generan en idéntico rumbo en el
que se difunde el sonido: puede hablarse, por lo tanto,
de ondas longitudinales.


Características del
sonido
Posee tres características de su percepción: el tono,
la intensidad y el timbre, y estas características
corresponden exactamente a tres características
físicas: la frecuencia, la amplitud y la composición
armónica o forma de onda.
El ruido es un sonido complejo, una mezcla de
diferentes frecuencias o notas sin relación armónica.


El Tono
§ AGUDO
§ GRAVE

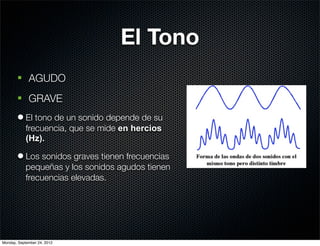

l El tono de un sonido depende de su
frecuencia, que se mide en hercios
(Hz).

l Los sonidos graves tienen frecuencias
pequeñas y los sonidos agudos tienen
frecuencias elevadas.

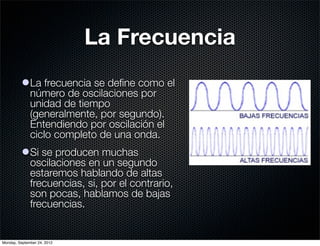

La Frecuencia
l La frecuencia se deﬁne como el
número de oscilaciones por
unidad de tiempo
(generalmente, por segundo).
Entendiendo por oscilación el
ciclo completo de una onda.
l Si se producen muchas
oscilaciones en un segundo
estaremos hablando de altas
frecuencias, si, por el contrario,
son pocas, hablamos de bajas
frecuencias.

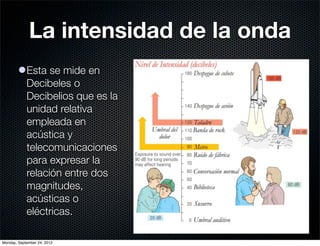

La intensidad de la onda
l Esta se mide en
Decibeles o
Decibelios que es la
unidad relativa
empleada en
acústica y
telecomunicaciones
para expresar la
relación entre dos
magnitudes,
acústicas o
eléctricas.


Propagación del sonido
El sonido se transmite a
través de medios
materiales sólidos,
líquidos o gaseosos,
pero nunca a través del
vacío.
El sonido no se puede
propagar en los medios
no elásticos.
Ej: plastisina, corcho


PROPIEDADES DEL SONIDO

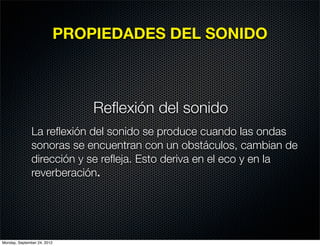

Reflexión del sonido
La reflexión del sonido se produce cuando las ondas
sonoras se encuentran con un obstáculos, cambian de
dirección y se refleja. Esto deriva en el eco y en la
reverberación.

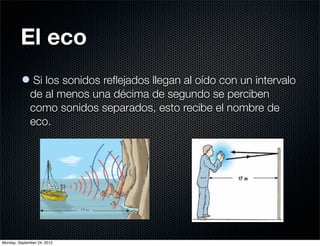

El eco
l Si los sonidos reﬂejados llegan al oído con un intervalo
de al menos una décima de segundo se perciben
como sonidos separados, esto recibe el nombre de
eco.


Reverberación
La reverberación es la suma total de las reﬂexiones del sonido
que llegan al lugar del oyente en diferentes momentos del
tiempo

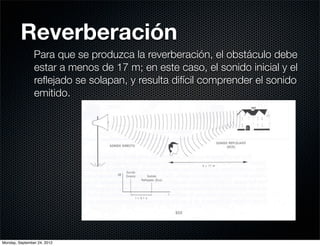

Reverberación
Para que se produzca la reverberación, el obstáculo debe
estar a menos de 17 m; en este caso, el sonido inicial y el
reﬂejado se solapan, y resulta difícil comprender el sonido
emitido.

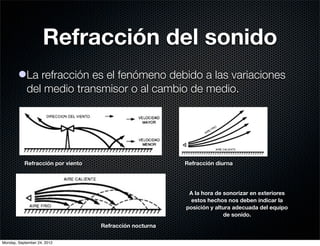

Refracción del sonido
lLa refracción es el fenómeno debido a las variaciones
del medio transmisor o al cambio de medio.

Refracción por viento Refracción diurna

A la hora de sonorizar en exteriores
estos hechos nos deben indicar la
posición y altura adecuada del equipo
de sonido.
Refracción nocturna

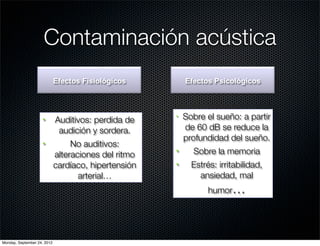

Contaminación acústica
Efectos Fisiológicos Efectos Psicológicos

§ Auditivos: perdida de
• Sobre el sueño: a partir
audición y sordera. de 60 dB se reduce la
profundidad del sueño.
§ No auditivos:
alteraciones del ritmo
§ Sobre la memoria
cardíaco, hipertensión § Estrés: irritabilidad,
arterial… ansiedad, mal
humor…


Tipos de micrófonos
Introducción y clasiﬁcación

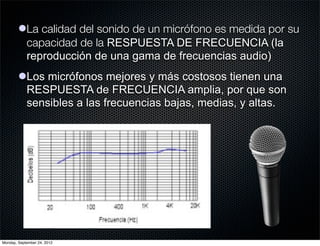

lLa calidad del sonido de un micrófono es medida por su
capacidad de la RESPUESTA DE FRECUENCIA (la
reproducción de una gama de frecuencias audio)
lLos micrófonos mejores y más costosos tienen una
RESPUESTA de FRECUENCIA amplia, por que son
sensibles a las frecuencias bajas, medias, y altas.

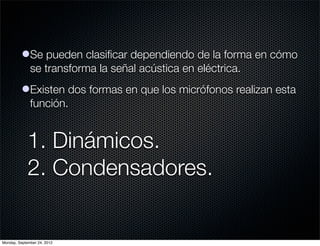

lSe pueden clasiﬁcar dependiendo de la forma en cómo
se transforma la señal acústica en eléctrica.
lExisten dos formas en que los micrófonos realizan esta
función.

1. Dinámicos.
2. Condensadores.

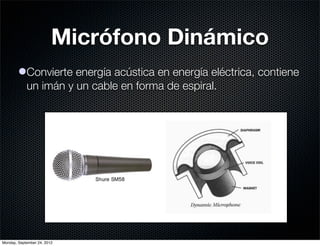

Micrófono Dinámico
lConvierte energía acústica en energía eléctrica, contiene
un imán y un cable en forma de espiral.

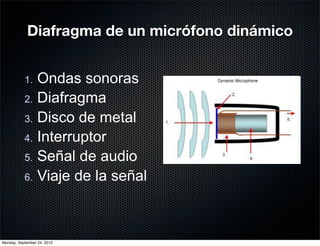

Diafragma de un micrófono dinámico

1. Ondas sonoras
2. Diafragma
3. Disco de metal
4. Interruptor
5. Señal de audio
6. Viaje de la señal

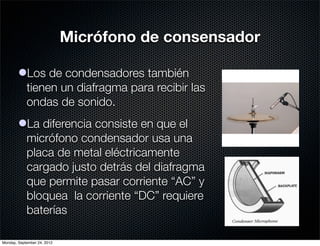

Micrófono de consensador

lLos de condensadores también
tienen un diafragma para recibir las
ondas de sonido.
lLa diferencia consiste en que el
micrófono condensador usa una
placa de metal eléctricamente
cargado justo detrás del diafragma
que permite pasar corriente “AC” y
bloquea la corriente “DC” requiere
baterías

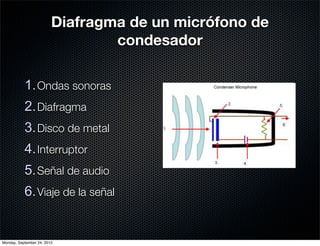

Diafragma de un micrófono de
condesador

1. Ondas sonoras
2. Diafragma
3. Disco de metal
4. Interruptor
5. Señal de audio
6. Viaje de la señal


Patrones de absorción
Tipología y conceptos

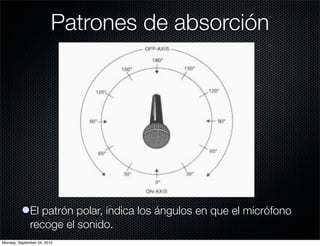

Patrones de absorción (Pickup Patterns)

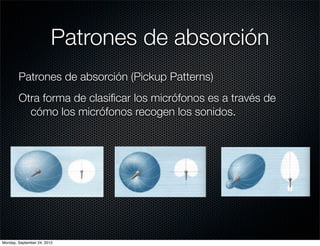

Otra forma de clasiﬁcar los micrófonos es a través de
cómo los micrófonos recogen los sonidos.



lEl patrón polar, indica los ángulos en que el micrófono
recoge el sonido.

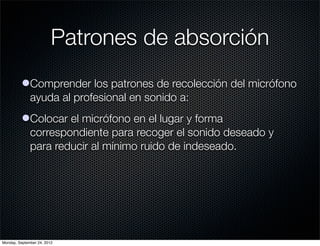

lComprender los patrones de recolección del micrófono
ayuda al profesional en sonido a:
lColocar el micrófono en el lugar y forma
correspondiente para recoger el sonido deseado y
para reducir al mínimo ruido de indeseado.

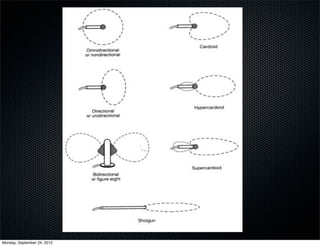

Existen tres patrones básicos de recoger el sonido.
1. Omnidireccional o no direccional
2. Bidireccional
3. Unidireccional o direccional
lCardioid
lHypercardioid
lSupercardioid
lShotgun


Micrófono Omnidireccional

lRecoge el sonido de todas partes.
lUsted no tiene que señalar el micrófono a alguien para
tomar los sonidos.

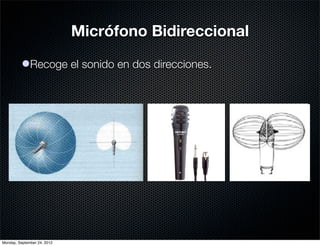

Micrófono Bidireccional

lRecoge el sonido en dos direcciones.

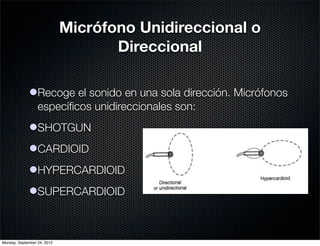

Micrófono Unidireccional o
Direccional

lRecoge el sonido en una sola dirección. Micrófonos
especíﬁcos unidireccionales son:
lSHOTGUN
lCARDIOID
lHYPERCARDIOID
lSUPERCARDIOID

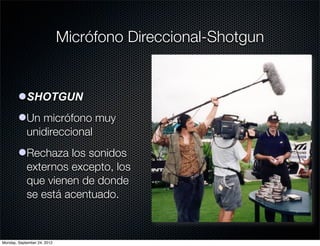

Micrófono Direccional-Shotgun

lSHOTGUN
lUn micrófono muy
unidireccional
lRechaza los sonidos
externos excepto, los
que vienen de donde
se está acentuado.

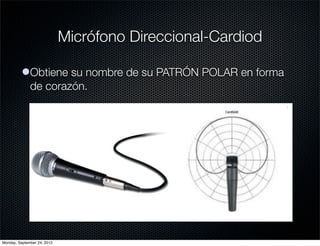

Micrófono Direccional-Cardiod

lObtiene su nombre de su PATRÓN POLAR en forma
de corazón.

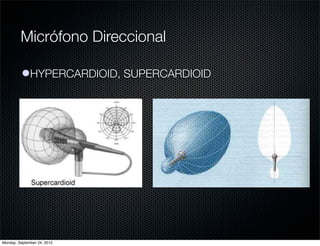

Micrófono Direccional

lHYPERCARDIOID, SUPERCARDIOID

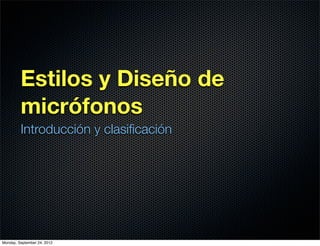

Estilos y Diseño de
micrófonos
Introducción y clasiﬁcación


Lavalier

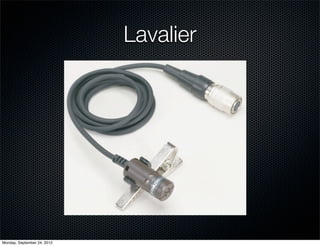

lMicrófono personal de corbata o solapa o de clip y que
también se utiliza para entrevistas y documentales.


Lavalier


Hand Mic

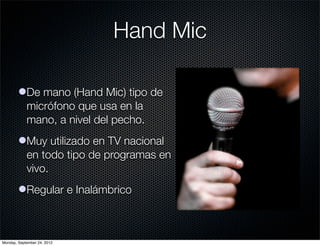

lDe mano (Hand Mic) tipo de
micrófono que usa en la
mano, a nivel del pecho.
lMuy utilizado en TV nacional
en todo tipo de programas en
vivo.
lRegular e Inalámbrico

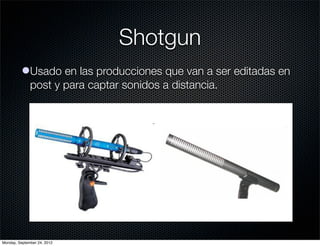

Shotgun
lUsado en las producciones que van a ser editadas en
post y para captar sonidos a distancia.


Micrófono Parabólico
lSe utiliza para aire libre y para captar sonidos de la
naturaleza.

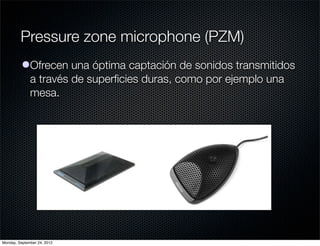

Pressure zone microphone (PZM)
lOfrecen una óptima captación de sonidos transmitidos
a través de superﬁcies duras, como por ejemplo una
mesa.

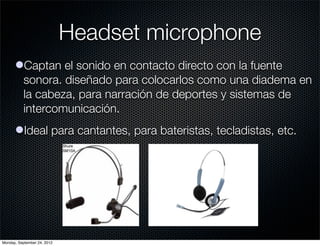

Headset microphone
lCaptan el sonido en contacto directo con la fuente
sonora. diseñado para colocarlos como una diadema en
la cabeza, para narración de deportes y sistemas de
intercomunicación.
lIdeal para cantantes, para bateristas, tecladistas, etc.

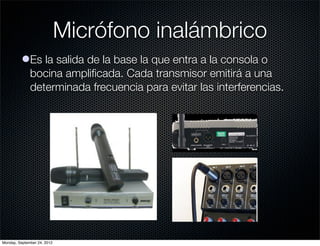

Micrófono inalámbrico
lEs la salida de la base la que entra a la consola o
bocina ampliﬁcada. Cada transmisor emitirá a una
determinada frecuencia para evitar las interferencias.

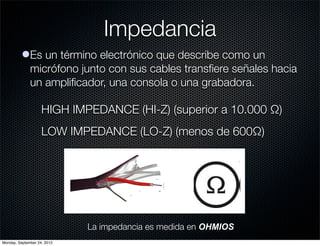

Impedancia
lEs un término electrónico que describe como un
micrófono junto con sus cables transﬁere señales hacia
un ampliﬁcador, una consola o una grabadora.

HIGH IMPEDANCE (HI-Z) (superior a 10.000 Ω)
LOW IMPEDANCE (LO-Z) (menos de 600Ω)

La impedancia es medida en OHMIOS

Impedancia

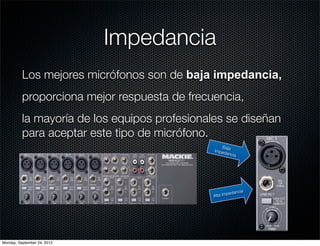

Los mejores micrófonos son de baja impedancia,
proporciona mejor respuesta de frecuencia,
la mayoría de los equipos profesionales se diseñan
para aceptar este tipo de micrófono.
Baja
Imped
ancia

dancia
A lta impe


Impedancia

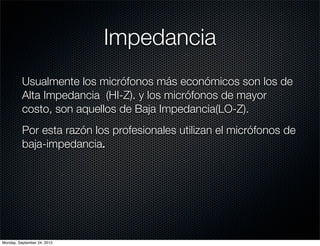

Usualmente los micrófonos más económicos son los de
Alta Impedancia (HI-Z). y los micrófonos de mayor
costo, son aquellos de Baja Impedancia(LO-Z).
Por esta razón los profesionales utilizan el micrófonos de
baja-impedancia.

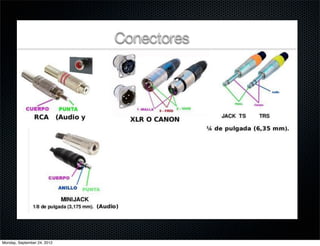

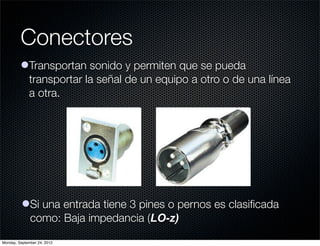

Conectores
lTransportan sonido y permiten que se pueda
transportar la señal de un equipo a otro o de una línea
a otra.

lSi una entrada tiene 3 pines o pernos es clasiﬁcada
como: Baja impedancia (LO-z)

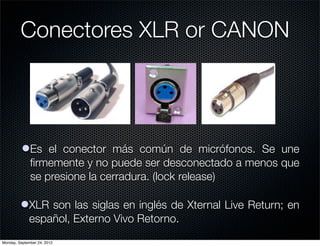

Conectores XLR or CANON

lEs el conector más común de micrófonos. Se une
ﬁrmemente y no puede ser desconectado a menos que
se presione la cerradura. (lock release)

lXLR son las siglas en inglés de Xternal Live Return; en
español, Externo Vivo Retorno.

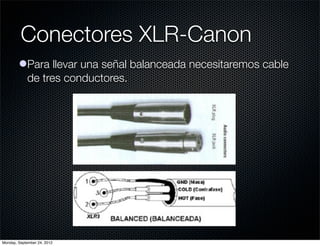

Conectores XLR-Canon

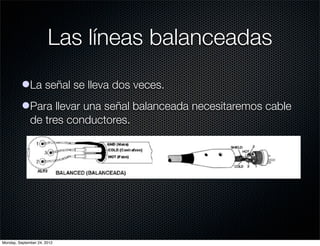

lPara llevar una señal balanceada necesitaremos cable
de tres conductores.


Conectores Phone plug ó
1/4
lEs el conector más común para
conectar a la consolas equipos como
por ejemplo la guitarra.
lEste conector puede ser:
lstereo o monofónico.
l Balanceado o NO balanceado
l Si el conector tiene una (1) anilla alrededor
es MONOFÓNICO y a su vez de alta
impedancia


1/4

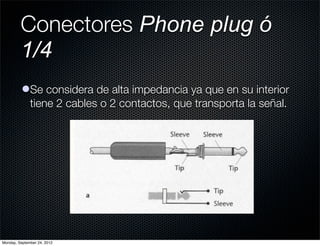

lSe considera de alta impedancia ya que en su interior
tiene 2 cables o 2 contactos, que transporta la señal.


1/4

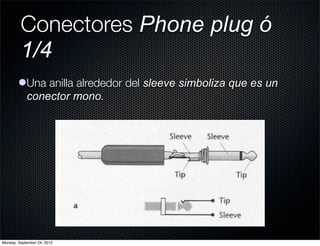

lUna anilla alrededor del sleeve simboliza que es un
conector mono.


1/4
lSe considera de baja impedancia ya que en su interior
tiene 3 cables o 3 contactos, que transporta la señal.


Conectores Phone plug ó 1/4

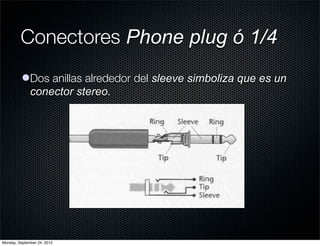

lDos anillas alrededor del sleeve simboliza que es un
conector stereo.


Conectores


Plug de impedancia alta (HI-z)

lSe utiliza en los siguientes equipos:
lGrabadoras, computadoras, etc.
lMINI PLUG
lHI-z

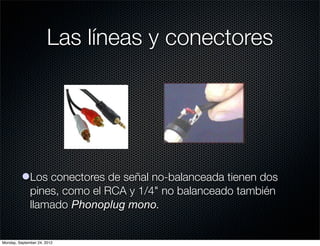

Las líneas y conectores

lLos conectores de señal no-balanceada tienen dos
pines, como el RCA y 1/4" no balanceado también
llamado Phonoplug mono.

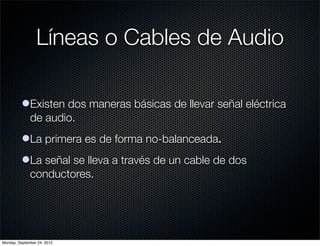

Líneas o Cables de Audio

lExisten dos maneras básicas de llevar señal eléctrica
de audio.
lLa primera es de forma no-balanceada.
lLa señal se lleva a través de un cable de dos
conductores.


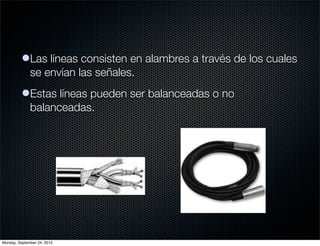

lLas líneas consisten en alambres a través de los cuales
se envían las señales.
lEstas líneas pueden ser balanceadas o no
balanceadas.


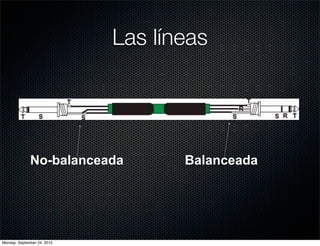

Las líneas

No-balanceada Balanceada


Las líneas balanceadas
lLa señal se lleva dos veces.
lPara llevar una señal balanceada necesitaremos cable
de tres conductores.

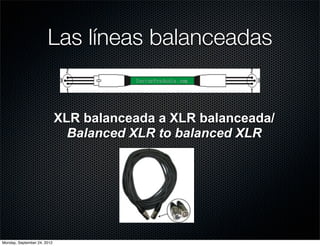

XLR balanceada a XLR balanceada/
Balanced XLR to balanced XLR

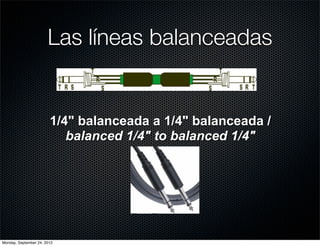

1/4" balanceada a 1/4" balanceada /
balanced 1/4" to balanced 1/4"



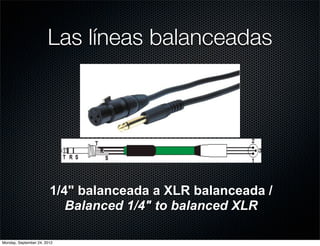

1/4" balanceada a XLR balanceada /
Balanced 1/4" to balanced XLR


Ventajas de las líneas balanceadas

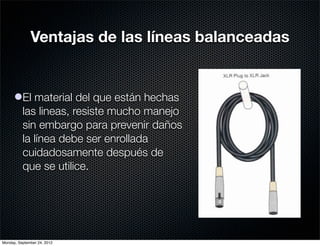

lEl material del que están hechas
las lineas, resiste mucho manejo
sin embargo para prevenir daños
la línea debe ser enrollada
cuidadosamente después de
que se utilice.


Ventajas de las líneas balanceadas

lSon de más calidad
lSon menos susceptibles a
la interferencias eléctricas.
lSon de uso profesional.


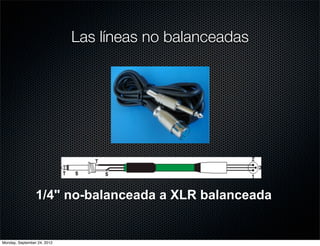

Las líneas no balanceadas

1/4" no-balanceada a XLR balanceada


Las líneas no balanceadas

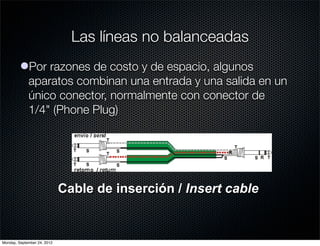

lPor razones de costo y de espacio, algunos
aparatos combinan una entrada y una salida en un
único conector, normalmente con conector de
1/4" (Phone Plug)

Cable de inserción / Insert cable


Audio digital
Introducción y conceptos


El audio digital es:

La codiﬁcación digital de una señal eléctrica que
representa una onda sonora.

Consiste en una secuencia de valores enteros y se
obtienen de dos procesos: el muestreo y la
cuantiﬁcación digital de la señal eléctrica.


Archivos de audio digital

Un formato de archivo de audio es un contenedor
multimedia que guarda una grabación de audio
(música, voces, etc.).
Lo que hace a un archivo distinto del otro son sus
propiedades; cómo se almacenan los datos, sus
capacidades de reproducción, y cómo puede utilizarse
el archivo en un sistema de administración de archivos
(etiquetado).

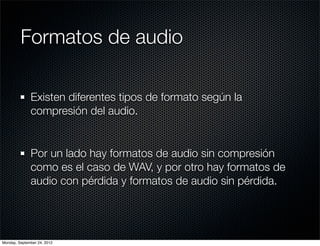

Formatos de audio

Existen diferentes tipos de formato según la
compresión del audio.

Por un lado hay formatos de audio sin compresión
como es el caso de WAV, y por otro hay formatos de
audio con pérdida y formatos de audio sin pérdida.


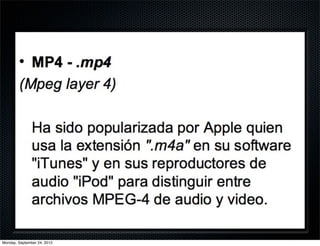

Formatos de audio

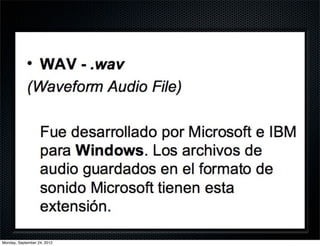

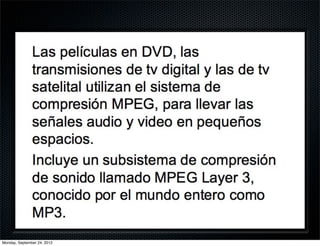

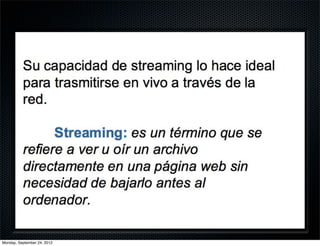

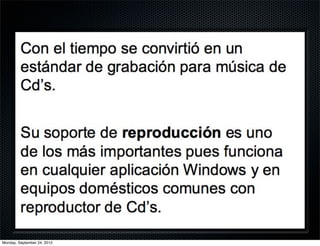

WAV
MIDI OGG

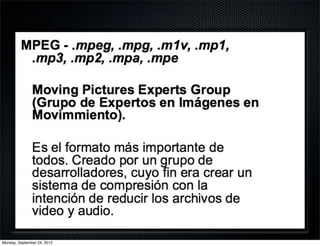

AAC MP3
WMA


Importando Audio digital
Herramientas de importación y propiedades

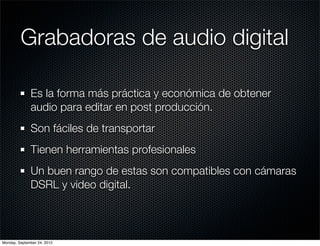

Grabadoras de audio digital

Es la forma más práctica y económica de obtener
audio para editar en post producción.
Son fáciles de transportar
Tienen herramientas profesionales
Un buen rango de estas son compatibles con cámaras
DSRL y video digital.


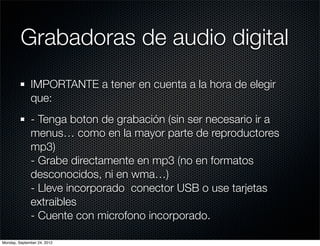

IMPORTANTE a tener en cuenta a la hora de elegir
que:
- Tenga boton de grabación (sin ser necesario ir a
menus… como en la mayor parte de reproductores
mp3)
- Grabe directamente en mp3 (no en formatos
desconocidos, ni en wma…)
- Lleve incorporado conector USB o use tarjetas
extraibles
- Cuente con microfono incorporado.


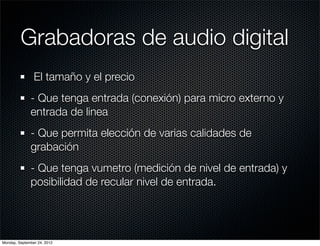

El tamaño y el precio
- Que tenga entrada (conexión) para micro externo y
entrada de linea
- Que permita elección de varias calidades de
grabación
- Que tenga vumetro (medición de nivel de entrada) y
posibilidad de recular nivel de entrada.

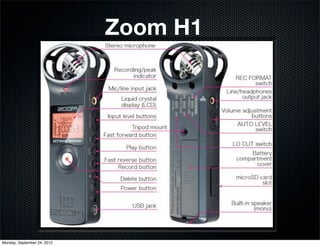

Zoom H1
Ventajas:
- Su precio $140
- Pequeña y sencilla de
manejar
- Conexion USB
- Graba en mp3 y wav
- Entrada tanto para micro
como para linea
- Medidor de señal de
grabación (vúmetro)

Desventajas
- No cuenta con entradas
XLR para señal balanceada


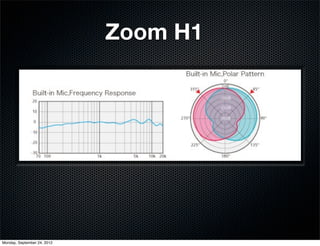

Zoom H1

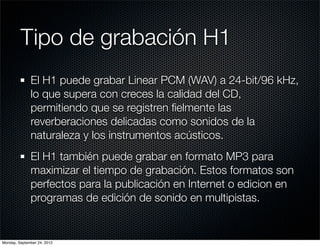

Tipo de grabación H1
El H1 puede grabar Linear PCM (WAV) a 24-bit/96 kHz,
lo que supera con creces la calidad del CD,
permitiendo que se registren ﬁelmente las
reverberaciones delicadas como sonidos de la
naturaleza y los instrumentos acústicos.
El H1 también puede grabar en formato MP3 para
maximizar el tiempo de grabación. Estos formatos son
perfectos para la publicación en Internet o edicion en
programas de edición de sonido en multipistas.

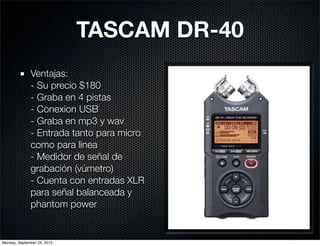

TASCAM DR-40
Ventajas:
- Su precio $180
- Graba en 4 pistas
- Conexion USB
- Graba en mp3 y wav
- Entrada tanto para micro
como para linea
- Medidor de señal de
grabación (vúmetro)
- Cuenta con entradas XLR
para señal balanceada y
phantom power

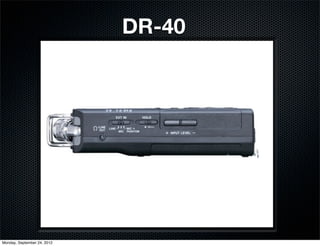

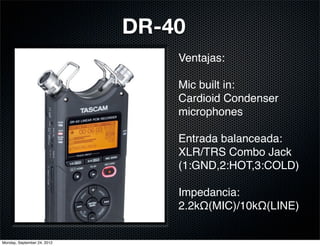

DR-40
Ventajas:

Mic built in:
Cardioid Condenser
microphones

Entrada balanceada:
XLR/TRS Combo Jack
(1:GND,2:HOT,3:COLD)

Impedancia:
2.2kΩ(MIC)/10kΩ(LINE)

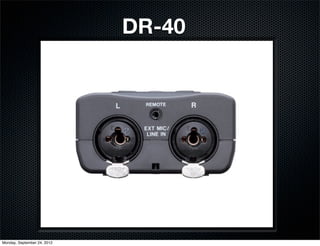

DR-40


Accesorios DR 40


Editando Audio digital
Herramientas de edición y su uso

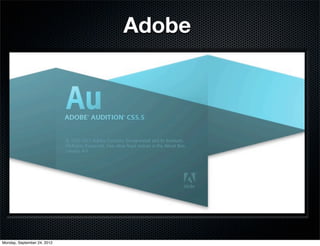

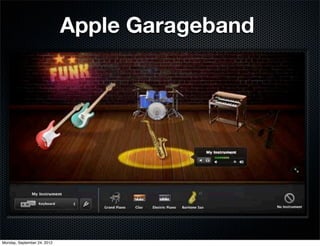

Apple Garageband

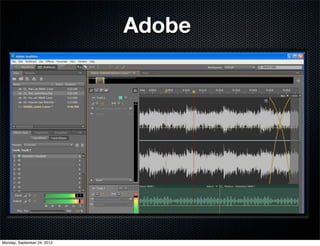

Adobe


Gracias por su atención

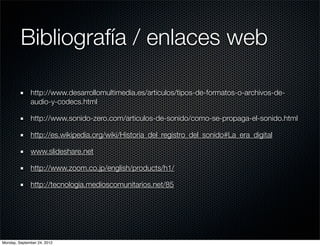

Bibliografía / enlaces web

http://www.desarrollomultimedia.es/articulos/tipos-de-formatos-o-archivos-de-
audio-y-codecs.html

http://www.sonido-zero.com/articulos-de-sonido/como-se-propaga-el-sonido.html

http://es.wikipedia.org/wiki/Historia_del_registro_del_sonido#La_era_digital

www.slideshare.net

http://www.zoom.co.jp/english/products/h1/

http://tecnologia.medioscomunitarios.net/85


Audio y sonido - clase 01

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Destacado

Destacado (20)

Similar a Audio y sonido - clase 01

Similar a Audio y sonido - clase 01 (20)

Más de Easywork.ec

Más de Easywork.ec (16)

Último

Último (20)

Audio y sonido - clase 01
