El documento describe el sistema de frenos de un vehículo. Explica que el sistema de frenos desacelera y para el vehículo y facilita el estacionamiento en cuesta, siendo un elemento esencial de seguridad. Describe luego los principios de funcionamiento del sistema, incluyendo el rozamiento para solidarizar una rueda con el chasis y la adherencia que depende del peso del vehículo, neumáticos y estado de la carretera. Finalmente, enumera y explica brevemente los elementos principales del sistema como el pedal del freno, cil

1. SISTEMA DE FRENOS Función: Desacelerar y parar el vehículo. Facilitar aparcamiento en cuesta. Sistema esencial de seguridad (activa).

2. SISTEMA DE FRENOS Características: Eficaz Estable Progresivo Confortable En un tiempo y distancia mínimos. Con conservación de la trayectoria del vehículo. Frenado proporcional al esfuerzo del conductor. Con un esfuerzo mínimo para el conductor.

3. SISTEMA DE FRENOS Principio (Rozamiento): Tratar de solidarizar un elemento fijo del chasis con un elemento solidario a la rueda.

4. SISTEMA DE FRENOS Principio (Adherencia): Fuerza que se opone al desplazamiento de un cuerpo respecto a la superficie sobre la que descansa.

5. SISTEMA DE FRENOS Principio (Adherencia): La Adherencia varia en función de: El peso del vehículo Las características y estado del neumático La naturaleza y estado de la carretera El frenado máximo se obtiene cuando los neumáticos están al límite de la adherencia . El bloqueo de las ruedas trae consigo: Eficacia disminuida de las ruedas Trayectoria impredecible del vehículo Desgaste irregular de los neumáticos

6. SISTEMA DE FRENOS Exigencias de la legislación

7. SISTEMA DE FRENOS Elementos principales

8. SISTEMA DE FRENOS Sistema de Freno Mecanismo de Operación Mecanismo de Frenado Cilindro maestro Amplificador de freno Compensador de freno Freno de tambor Freno de disco

9. SISTEMA DE FRENOS Principios del mando Presión Presión = Fuerza / Área Fuerza en kg. Área en cm2 1 kg/cm2 = 0,98 bares

10. SISTEMA DE FRENOS Principios del mando Incompresibilidad de los líquidos

11. SISTEMA DE FRENOS Principios del mando Palanca

12. SISTEMA DE FRENOS Configuración

13. SISTEMA DE FRENOS Pedal del Freno Elementos del sistema La relación del pedal permite desmultiplicar el esfuerzo del conductor.

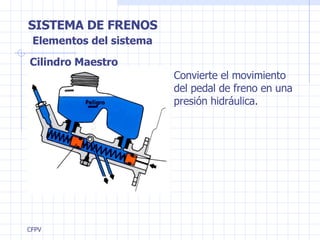

14. SISTEMA DE FRENOS Cilindro Maestro Elementos del sistema Convierte el movimiento del pedal de freno en una presión hidráulica.

15. SISTEMA DE FRENOS Elementos del sistema Cilindro Maestro Se requiere mejorar la seguridad

16. SISTEMA DE FRENOS Circuito Separado Elementos del sistema Tipo II: los circuitos D y T son separados. Tipo X: dos circuitos separados en diagonal, uno para rueda DD y TI, y otro para las demás.

17. SISTEMA DE FRENOS Circuito Doble Elementos del sistema Tipo HI: dos circuitos separados para D y T, y otro único para trasero. Tipo HH: dos circuitos separados completos para D y T, cada uno para cada pistón.

18. SISTEMA DE FRENOS Amplificador o servo freno Elementos del sistema Multiplica el esfuerzo que el conductor aplica creando una gran fuerza de frenado.

19. SISTEMA DE FRENOS Amplificador o servo freno Elementos del sistema

20. SISTEMA DE FRENOS Compensador de frenada Elementos del sistema Por efectos propios de la dinámica de la frenada, la presión de las ruedas traseras debe ser inferior a la de las ruedas delanteras.

21. SISTEMA DE FRENOS Compensador de frenada Elementos del sistema La presencia de carga en el vehículo genera un comportamiento diferente.

22. SISTEMA DE FRENOS Compensador de frenada Elementos del sistema El compensador permite regular la presión del circuito trasero en función de: La presión del circuito delantero La carga sobre el tren trasero

23. SISTEMA DE FRENOS Limitador de presión Elementos del sistema

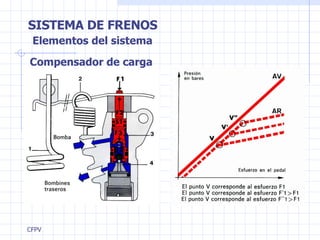

24. SISTEMA DE FRENOS Compensador de carga Elementos del sistema

25. SISTEMA DE FRENOS Freno de Tambor Elementos del sistema La fuerza de frenado se obtiene haciendo que las zapatas no rotativas se apoyen contra la superficie interior del tambor que gira con el eje.

26. SISTEMA DE FRENOS Freno de Tambor Elementos del sistema

27. SISTEMA DE FRENOS Freno de Tambor Elementos del sistema

28. SISTEMA DE FRENOS Freno de Disco Elementos del sistema Consiste básicamente en un disco de hierro fundido que gira con la rueda y dos elementos fijos de fricción (pastillas) que son apoyados contra el mismo .

29. SISTEMA DE FRENOS Sistema Nivocode Elementos del sistema

30. SISTEMA DE FRENOS Freno de Parqueo Elementos del sistema Dispositivo usado para garantizar la detención de un vehículo en estacionamiento y/o en pendiente.

31. SISTEMA DE FRENOS Freno de Parqueo (Tambor) Elementos del sistema

32. SISTEMA DE FRENOS Freno de parqueo (disco) Elementos del sistema
