1. UNIVERSIDAD DE CUENCA
FACULTAD DE ODONTOLOGIA
ESPECIALIDAD DE ORTODONCIA
“PRINCIPIOS BIOMECANICOS EN ORTODONCIA”
REALIZADO POR:
FLOR PAULINA CEDILLO CHICA
ODONTOLOGA

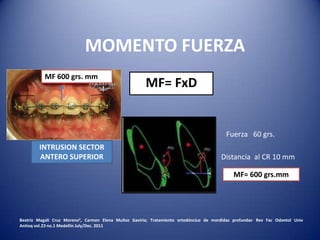

2. MOMENTO FUERZA
MF 600 grs. mm
MF= FxD
Fuerza 60 grs.
INTRUSION SECTOR
ANTERO SUPERIOR Distancia al CR 10 mm
MF= 600 grs.mm
Beatriz Magali Cruz Moreno2, Carmen Elena Muñoz Gaviria; Tratamiento ortodóncico de mordidas profundas; Rev Fac Odontol Univ
Antioq vol.23 no.1 Medellín July/Dec. 2011

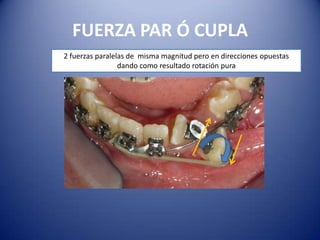

3. FUERZA PAR Ó CUPLA
2 fuerzas paralelas de misma magnitud pero en direcciones opuestas
dando como resultado rotación pura

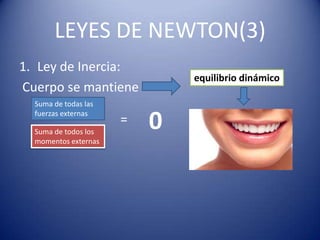

4. LEYES DE NEWTON(3)
1. Ley de Inercia:
equilibrio dinámico
Cuerpo se mantiene
Suma de todas las
fuerzas externas
Suma de todos los
= 0
momentos externas

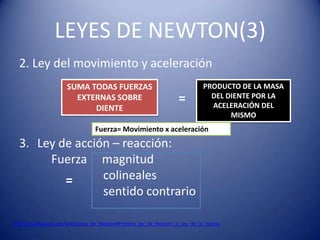

5. LEYES DE NEWTON(3)
2. Ley del movimiento y aceleración
SUMA TODAS FUERZAS PRODUCTO DE LA MASA
EXTERNAS SOBRE = DEL DIENTE POR LA
ACELERACIÓN DEL
DIENTE
MISMO
Fuerza= Movimiento x aceleración
3. Ley de acción – reacción:
Fuerza magnitud
= colineales
sentido contrario
http://es.wikipedia.org/wiki/Leyes_de_Newton#Primera_ley_de_Newton_o_Ley_de_la_inercia

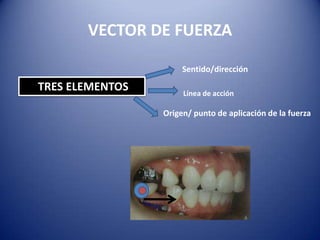

6. VECTOR DE FUERZA
Sentido/dirección
TRES ELEMENTOS Línea de acción
Origen/ punto de aplicación de la fuerza

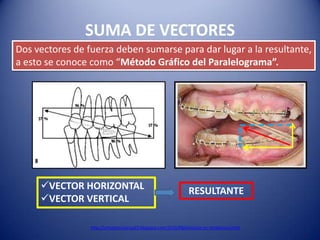

7. SUMA DE VECTORES
Dos vectores de fuerza deben sumarse para dar lugar a la resultante,
a esto se conoce como “Método Gráfico del Paralelograma”.
VECTOR HORIZONTAL RESULTANTE
VECTOR VERTICAL
http://ortodonciavirtual3.blogspot.com/2010/08/elasticos-en-ortodoncia.html

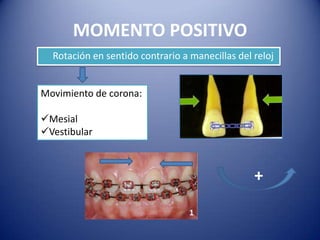

8. MOMENTO POSITIVO
Rotación en sentido contrario a manecillas del reloj
Movimiento de corona:
Mesial
Vestibular
+

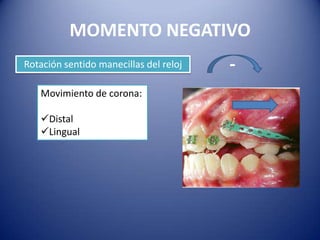

9. MOMENTO NEGATIVO
Rotación sentido manecillas del reloj -
Movimiento de corona:
Distal
Lingual

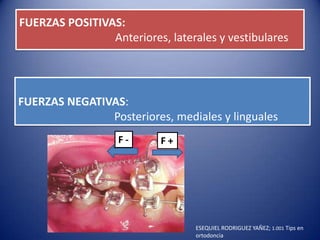

10. FUERZAS POSITIVAS:
Anteriores, laterales y vestibulares
FUERZAS NEGATIVAS:
Posteriores, mediales y linguales
F- F+
ESEQUIEL RODRIGUEZ YAÑEZ; 1.001 Tips en
ortodoncia

11. MOMENTO DE CUPLA

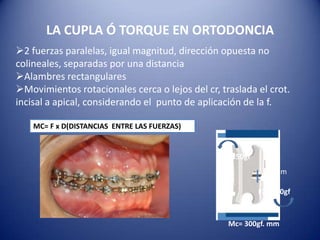

12. LA CUPLA Ó TORQUE EN ORTODONCIA
2 fuerzas paralelas, igual magnitud, dirección opuesta no
colineales, separadas por una distancia
Alambres rectangulares
Movimientos rotacionales cerca o lejos del cr, traslada el crot.
incisal a apical, considerando el punto de aplicación de la f.
MC= F x D(DISTANCIAS ENTRE LAS FUERZAS)
F1= 150gf
2 mm
F2= 150gf
Mc= 300gf. mm

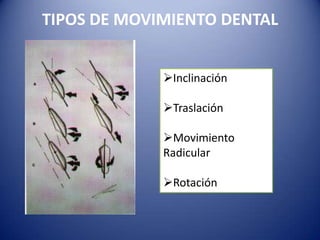

13. TIPOS DE MOVIMIENTO DENTAL
Inclinación
Traslación
Movimiento
Radicular
Rotación

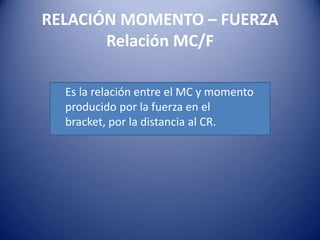

14. RELACIÓN MOMENTO – FUERZA
Relación MC/F
Es la relación entre el MC y momento
producido por la fuerza en el
bracket, por la distancia al CR.

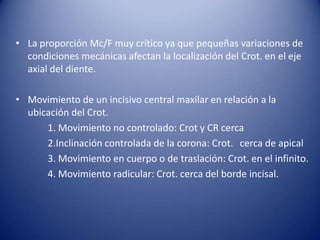

15. • La proporción Mc/F muy crítico ya que pequeñas variaciones de
condiciones mecánicas afectan la localización del Crot. en el eje
axial del diente.
• Movimiento de un incisivo central maxilar en relación a la
ubicación del Crot.
1. Movimiento no controlado: Crot y CR cerca
2.Inclinación controlada de la corona: Crot. cerca de apical
3. Movimiento en cuerpo o de traslación: Crot. en el infinito.
4. Movimiento radicular: Crot. cerca del borde incisal.

16. RELACIÓN MC/F
Inclinación no controlada
Crot
de la corona
CR
R MC/F: 0/1
Inclinación controlada de la corona
R MC/F: 7/1

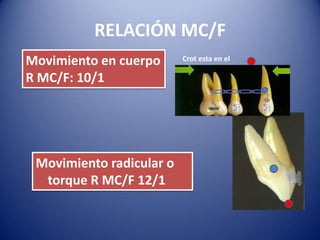

17. RELACIÓN MC/F
Movimiento en cuerpo Crot esta en el
infinito
R MC/F: 10/1
Movimiento radicular o
torque R MC/F 12/1

18. INCLINACIÓN NO CONTROLADA MÁS
TRASLACIÓN MC/F= 0/150= 0/1
INCLINACION NO
CONTROLADA
1500 grmsf. mm 0 grms f. mm
MC/F
1500/150= 10/1
MOVIMIENTO DE TRALACION
150 grs.
-
Arco redondo
0.018
+ 7 mm
Samuels, and cols. A clinical study of space closure with nickel-titanium closed coil springs and an elastic module; Am J Orthod
Dentofacial Orthop 1998;114:73-9.)

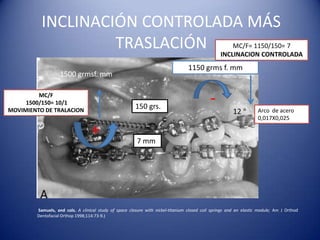

19. INCLINACIÓN CONTROLADA MÁS
TRASLACIÓN MC/F= 1150/150= 7
INCLINACION CONTROLADA
1150 grms f. mm
1500 grmsf. mm
MC/F
1500/150= 10/1
MOVIMIENTO DE TRALACION
150 grs.
-
Arco de acero
0,017X0,025
+ 7 mm
Samuels, and cols. A clinical study of space closure with nickel-titanium closed coil springs and an elastic module; Am J Orthod
Dentofacial Orthop 1998;114:73-9.)

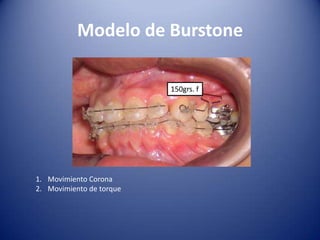

20. Modelo de Burstone
150grs. f
1. Movimiento Corona
2. Movimiento de torque

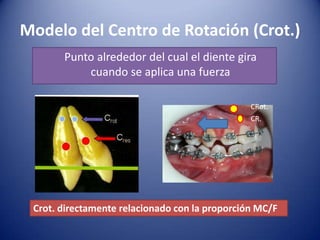

21. Modelo del Centro de Rotación (Crot.)
Punto alrededor del cual el diente gira
cuando se aplica una fuerza
CRot.
CR.
Crot. directamente relacionado con la proporción MC/F
