Este documento resume los principios básicos de física aplicados en ortodoncia, incluyendo las leyes de Newton sobre fuerza y movimiento, los conceptos de momento de fuerza, fuerza de pareja, vectores de fuerza, y los diferentes tipos de movimiento dental como inclinación, traslación, intrusión y rotación. Explica cómo la relación entre el momento de pareja y la fuerza determina el tipo de movimiento, así como el modelo teórico de Burstone sobre el centro de rotación.

1. «PRINCIPIOS DE FÍSICA APLICADA EN
ORTODONCIA»
A L U M N A : O D O N T. M A G A LY J I M É N E Z
D O C E N T E : D R . M A N U E L B R AV O

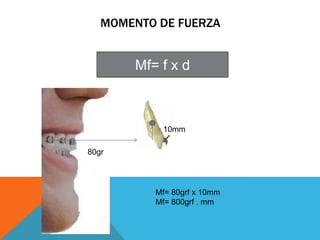

2. MOMENTO DE FUERZA
Mf= f x d
10mm
80gr
Mf= 80grf x 10mm
Mf= 800grf . mm

3. FUERZA PAR O CUPLA
Son dos fuerza de la misma intensidad pero en distinta
dirección.
50grf
50grf
Rincón de la Biomecánica
Fotografía paciente de la Universidad de Cuenca

4. LEYES DE NEWTON

5. PRIMERA LEY DE NEWTON
Todo cuerpo se mantiene en su estado de reposo o de
movimiento rectilíneo y uniforme, salvo si se ve forzado
a cambiar dicho estado por la acción de fuerzas
aplicadas a él.
Ballester Gouraige, Andrés. La Mecánica teórica. Guantánamo, UCP "Raúl Gómez García". 2011
Fotografía paciente de la Universidad de Cuenca.

6. SEGUNDA LEY DE NEWTON
El cambio de movimiento es proporcional a la fuerza
motriz aplicada y tiene lugar en la dirección de la recta
según se aplica la fuerza.
F=mxa
120grf
Ballester Gouraige, Andrés. La Mecánica teórica. Guantánamo, UCP "Raúl Gómez García". 2011
Fotografía paciente de la Universidad de Cuenca

7. TERCERA LEY DE NEWTON
Toda acción o fuerza tiene una reacción de
igual magnitud pero con dirección opuesta
ACCIÓN
REACCIÓN REACCIÓN
Fotografía paciente de la Universidad de Cuenca

8. VERTOR DE FUERZA
El vector de fuerza tiene magnitud,
dirección y sentido.
Fotografía Dr Marcos Ferreira

9. SUMA DE VECTORES
La suma de vectores es la suma de dos o
mas fuerzas que dan lugar a la resultante.
F2
F1 F1
F2
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

10. MOMENTO POSITIVO
Producen rotación en sentido contrario de
las manecillas del reloj se produce un
movimiento vestibular o mesial de la
corona.
Movimiento vestibular Movimiento mesial de
de la corona. la corona.
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

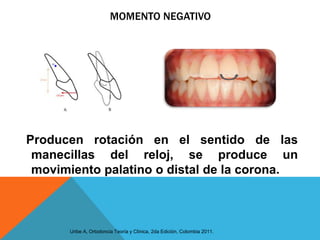

11. MOMENTO NEGATIVO
Producen rotación en el sentido de las
manecillas del reloj, se produce un
movimiento palatino o distal de la corona.
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

12. FUERZAS POSITIVAS
Son las fuerzas anteriores, laterales y
vestibulares.
FUERZAS NEGATIVAS
Son las fuerzas posteriores, mediales y
linguales.
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

13. RELACIÓN MOMENTO CUPLA/ FUERZA
Relaciona la magnitud del Mc que produce la
cupla o torque del alambre rectangular, en la
ranura del brackets con la fuerza neta.
Mc=1500
Fuerza neta: 150gf
1500/150
10/1
Traslación.
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

14. RELACIÓN MOMENTO CUPLA/ FUERZA
Pueden ser:
• Inclinación no controlada = 0/1
• Inclinación controlada = 7/1
• Traslación = 10/1
• Torque radicular = 12/1
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

15. TIPOS DE MOVIMIENTO DENTAL
1.- INCLINACIÓN NO CONTROLADO:
La fuerza pasa en la ranura del bracket, lejos del CR de un diente. El ápice y la
corona se mueve en direcciones opuestas. El Crot está cerca o coincide con el
centro de resistencia.
se producen el alambres redondos
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

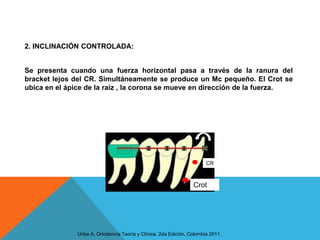

16. 2. INCLINACIÓN CONTROLADA:
Se presenta cuando una fuerza horizontal pasa a través de la ranura del
bracket lejos del CR. Simultáneamente se produce un Mc pequeño. El Crot se
ubica en el ápice de la raíz , la corona se mueve en dirección de la fuerza.
CR
Crot
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

17. 3. TRASLACIÓN O MOVIMIENTO EN CUERPO:
Se presenta cuando una fuerza horizontal pasa a través del CR de un diente
o un grupo de dientes, originando el movimiento en cuerpo en dirección de
la fuerza. El Crot se ubica en el infinito.
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

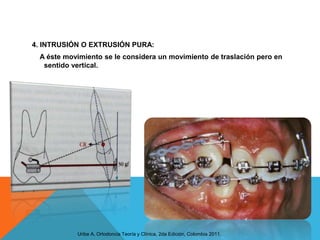

18. 4. INTRUSIÓN O EXTRUSIÓN PURA:
A éste movimiento se le considera un movimiento de traslación pero en
sentido vertical.
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

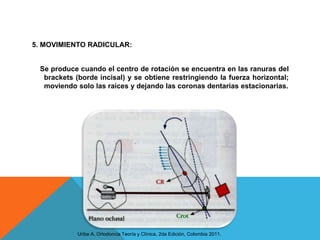

19. 5. MOVIMIENTO RADICULAR:
Se produce cuando el centro de rotación se encuentra en las ranuras del
brackets (borde incisal) y se obtiene restringiendo la fuerza horizontal;
moviendo solo las raíces y dejando las coronas dentarias estacionarias.
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

20. MODELO TEÓRICO DE BURSTONE
1.- Nivel clínico.
2.- Nivel celular.
3.- Nivel de esfuerzo/deformación del
LP
10mm
Se observa el área de esfuerzo/ deformación del LP
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

21. EL MODELO DEL CENTRO DE ROTACIÓN
Si un Mc puro se pone en cualquier punto del eje axial del diente del modelo
aparecerá un Crot con mayor o menor distancia con respecto al Cr.
Lo explican tratando de evaluar la distribución del área de
esfuerzo/deformación que produce la fuerza en el LP y que puede:
En forma uniforme para movimiento de traslación pura: la fuerza pasa por el
centro de resistencia y el Crot no existe.
En forma no uniforme para movimiento de rotación pura: es necesario saber
los sistemas de fuerza con precisión para obtener varios Crot y ubicarlos en el
eje Axial del diente
Otros Crot: los movimientos con sus respectivos Crot son una combinación de
traslación y rotación.
Uribe A, Ortodoncia Teoría y Clínica, 2da Edición, Colombia 2011.

22. GRACIAS…………
