1. UNIVERSIDAD DE CUENCA
ESPECIALIZACIÓN DE
ORTODONCIA
Autor: Odont. Miriam Lima

2. Es la medida de la capacidad de la fuerza necesaria para
producir una rotación. Será igual a la fuerza multiplicada
por la distancia perpendicular entre la línea de acción de la
fuerza y el centro de gravedad. d= 10
mm.
F=
80gr.
Mf= Fxd
Mf= 80x10 = 800 gr.mm. en un arco de TMA 0,017x 0,025.
Rev. Dental Press Ortodon. Ortop Facial. v5,
n2,. Mar-abril 2000.
Biomecánica del movimiento dental.Oscar
Quiroz.

3. • Son dos fuerzas paralelas de igual magnitud pero actúan
en dirección opuesta no colineal y por una distancia.
• Cupla del 21 a través de 2 botones y cadenetas
elastoméricas.
Biomecánica del movimiento dental. Oscar
Quiroz. Capítulo 5.

4. • PRIMERA LEY DE LA INERCIA
Todo cuerpo continua en reposo o en movimiento rectilíneo
uniforme a menos que la acción de las fuerzas sobre él
sea diferente a cero. Se dice que un cuerpo se encuentra
en equilibrio.
• SEGUNDA LEY DEL MOVIMIENTO Y ACELERACIÓN
La aceleración de un cuerpo es en la misma dirección y
proporcional a la fuerza que lo produce e inversamente
proporcional a la masa del cuerpo. Los efectos de una
fuerza no depende solo de su magnitud y de la masa del
cuerpo sino también de la dirección en que actúa.

5. • TERCERA LEY DE ACCIÓN Y REACCIÓN
Si un cuerpo actúa sobre otro con una fuerza (acción), éste
reacciona contra aquél con otra fuerza de igual valor y
dirección, pero de sentido contrario (reacción).
Para alinear dientes intruídos, en donde
la fuerza que se produce para realizar
estos movimientos, también será
aplicada en los dientes contiguos
provocando en sentido contrario al que
quiere realizar, en un alambre delgado.
Biomecánica del movimiento dental. Oscar
Quiroz. Capítulo 5

6. • La fuerza es un tipo de magnitud vectorial, cuyos
elementos son: magnitud (cantidad de fuerza), dirección
(recta que tiende a seguir la fuerza), sentido (positivo o
negativo), y el punto de aplicación u origen (punto del
cuerpo donde se aplica la fuerza). Sus unidades de
medida son Newton o Gramos.
Punto de
origen del
Sentido
vector
Magnitud
Dirección
http://es.scribd.com/doc/79779752/TIPOS-de-
MOVIMIENTO-DENTAL-Principios-de-
Biomecanica

7. • La suma de dos o más vectores es la resultante, se le
halla conectado los vectores “cabeza de uno con la cola
del otro” conservando la longitud y la dirección de la
línea de acción.
Extrusió
n
F2
F1
Extrusió
n
Ravindra Ananda

8. • Son los que tienden a producir rotación en el sentido
contrario a las manecillas del reloj. Producen movimiento
mesial o vestibular de la corona.
Ortodoncia teoría y clínica. Gonzalo Uribe
Restrepo. 2 Edición.

9. • Son los que tienden a producir rotación en el sentido de
las manecillas del reloj. Producen movimiento distal o
lingual de la corona.
Ortodoncia teoría y clínica.Gonzalo Uribe
Restrepo. 2 Edición.

10. • Son las fuerzas anteriores, laterales y vestibulares
F+
F-
Ortodoncia: Teoría y clínica
Gonzalo Alonso Uribe. 2 Edición.

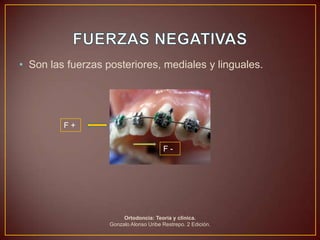

11. • Son las fuerzas posteriores, mediales y linguales.
F+
F-
Ortodoncia: Teoría y clínica.
Gonzalo Alonso Uribe Restrepo. 2 Edición.

12. • Es la relación entre el Mc (Momento cupla) y el M producido
por la Fuerza en el bracket, multiplicado por la distancia al
CR.
• La relación Momento cupla-fuerza aplicados determina el tipo
de movimiento dental o el centro de resistencia.
R= Mc/F
• Pueden ser:
• Inclinación no controlada= 0/1
• Inclinación controlada =7/1
• Traslación en cuerpo =10/1
• Torque radicular = 12/1
Ortodoncia Teoría y Clínica.Gonzalo Alonso
Uribe Restrepo. 2 Edición.
http://www.odontocat.com/ortodoncia/ort9.php

13. 1. INCLINACIÓN NO CONTROLADA: la fuerza pasa a
través de la ranura del bracket, pero no se produce una
cupla. El ápice y la corona se mueve en direcciones
opuestas. El centro de rotación está cerca o coincide con
el centro de resistencia.
Si hacemos la retracción de los
incisivos en un alambre
delgado se produce
movimientos no controlados.
Ortodoncia Teoría y Clínica.Gonzalo Alonso
Uribe Restrepo. 2 Edición.
http://www.odontocat.com/ortodoncia/ort9.php

14. 2. INCLINACIÓN CONTROLADA: Se presenta cuando una
fuerza horizontal pasa a través de la ranura del bracket
lejos del centro de resistencia. Se aplica un momento para
“controlar” o mantener la posición del ápice radicular. El
centro de rotación se ubica en el ápice de la raíz y éste
permanece estacionario y controlado, mientras la corona
se mueve en dirección de la fuerza.
Se produce al poner un alambre
rectangular de calibre 0.016 x 0.022 ó
0.017 x 0.025 con poca torsión o
torque dentro de las ranuras de los
brackets.
http://es.scribd.com/doc/79779752/TIPOS-de-
MOVIMIENTO-DENTAL-Principios-de-
Biomecanica

15. 3. TRASLACIÓN O MOVIMIENTO EN CUERPO: Se
presenta cuando una fuerza horizontal pasa a través del
centro de resistencia de un diente o un grupo de dientes,
originando el movimiento en cuerpo en dirección de la
fuerza. El centro de rotación se ubica en el infinito.
Se produce al utilizar un alambre
rectangular de calibre 0.016 x 0.022
ó 0.017 x 0.025 dentro de la ranura
de los brackets, con torque de 14 a
18° y con un adecuado anclaje.
http://es.scribd.com/doc/79779752/TIPOS-de-
MOVIMIENTO-DENTAL-Principios-de-
Biomecanica

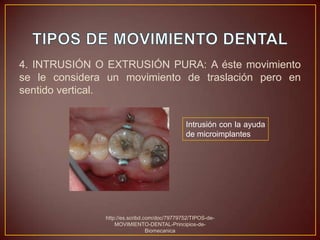

16. 4. INTRUSIÓN O EXTRUSIÓN PURA: A éste movimiento
se le considera un movimiento de traslación pero en
sentido vertical.
Intrusión con la ayuda
de microimplantes
http://es.scribd.com/doc/79779752/TIPOS-de-
MOVIMIENTO-DENTAL-Principios-de-
Biomecanica

17. 5. MOVIMIENTO RADICULAR: Se produce cuando el
centro de rotación se encuentra en las ranuras del brackets
(borde incisal) y se obtiene restringiendo la fuerza
horizontal; moviendo solo las raíces y dejando las coronas
dentarias estacionarias o controladas.
Este movimiento se produce
al colocar un alambre
rectangular grueso de 0.016 x
0.022 ó 0.017 x 0.025 con
torsión o torque dentro de las
ranuras de los brackets (18-
24° torque)
http://es.scribd.com/doc/79779752/TIPOS-de-
MOVIMIENTO-DENTAL-Principios-de-
Biomecanica

18. • Consiste en determinar los movimientos dentales por la
acción de los sistemas de F y M y su consecuente
representación esquemática del área de esfuerzo/
deformación que producen en el ligamento periodontal, por lo
tanto siempre hay que monitorear la respuesta del LP luego
del movimiento específico.
• Hay tres niveles de observación:
• 1. Nivel clínico: cantidad de movimiento, dolor, movilidad,
pérdida de hueso alveolar y reabsorción radicular.
• 2. Nivel celular: cambios histológicos, dinámica ósea, cambios
en tejidos conectivos y LP.
• 3. Nivel de esfuerzo/deformación en el LP: producido por la
fuerza, explica los cambios en la distribución del área de
esfuerzo/deformación en el periodonto después de aplicar una
fuerza.
Ortodoncia teoría y clínica Gonzalo Uribe. 2
Edición.

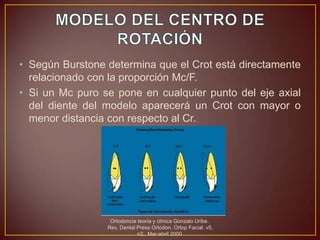

19. • Según Burstone determina que el Crot está directamente
relacionado con la proporción Mc/F.
• Si un Mc puro se pone en cualquier punto del eje axial
del diente del modelo aparecerá un Crot con mayor o
menor distancia con respecto al Cr.
Ortodoncia teoría y clínica Gonzalo Uribe.
Rev. Dental Press Ortodon. Ortop Facial. v5,
n2,. Mar-abril 2000
