Las calderas pirotubulares, conocidas como 'tubo del fuego', transfieren calor al agua mediante productos de combustión que circulan por tubos, con diversas configuraciones de pasos. Por otro lado, los calderos acuotubulares permiten la circulación del agua dentro de los tubos, son utilizados en centrales eléctricas y pueden generar vapor de alta presión y temperatura. Ambos tipos de calderas son fundamentales en aplicaciones industriales por su eficiencia en la transferencia de calor.

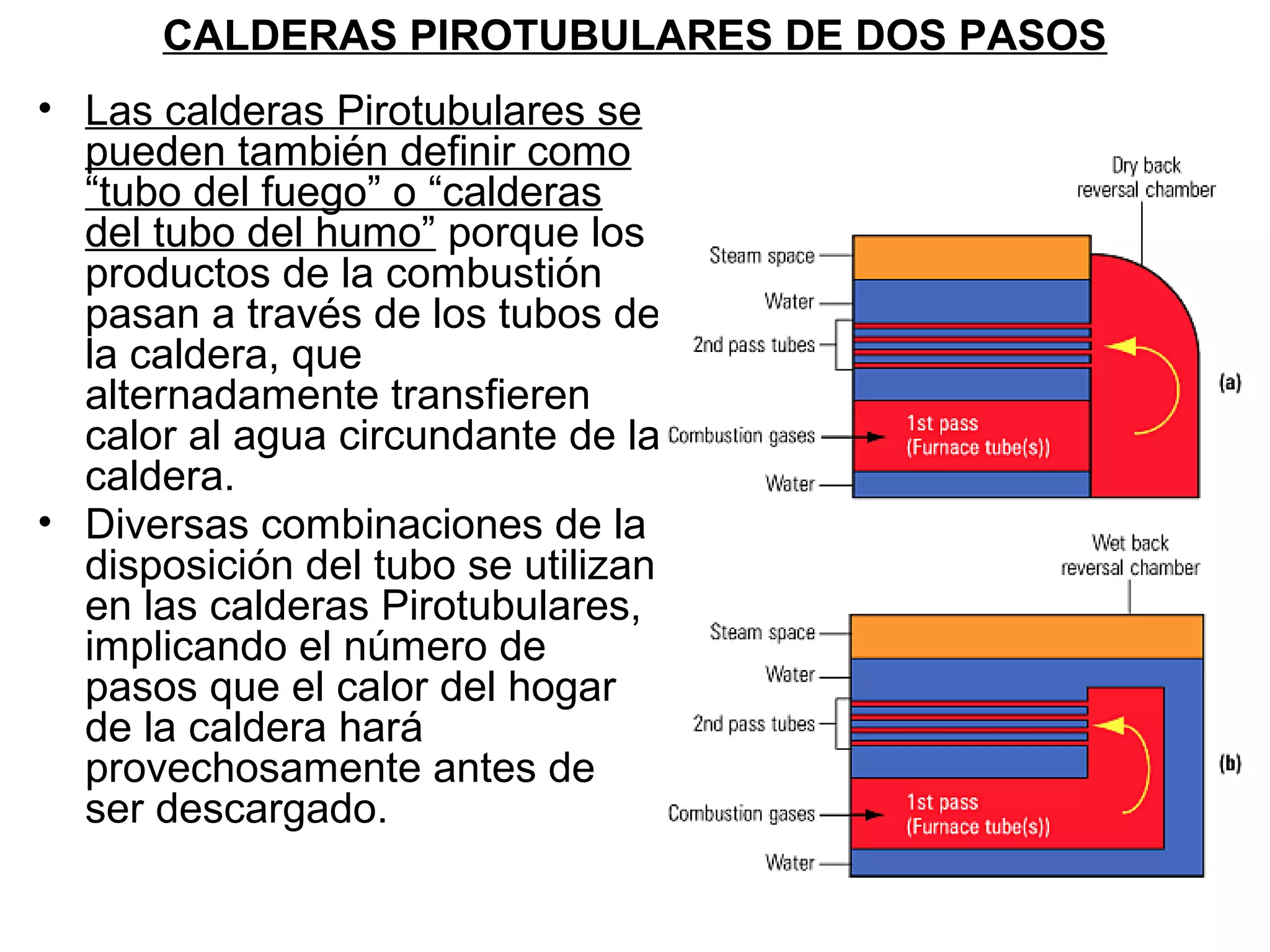

1. CALDERAS PIROTUBULARES DE DOS PASOS
• Las calderas Pirotubulares se
pueden también definir como
“tubo del fuego” o “calderas
del tubo del humo” porque los
productos de la combustión
pasan a través de los tubos de
la caldera, que
alternadamente transfieren
calor al agua circundante de la
caldera.
• Diversas combinaciones de la
disposición del tubo se utilizan
en las calderas Pirotubulares,
implicando el número de
pasos que el calor del hogar
de la caldera hará
provechosamente antes de
ser descargado.

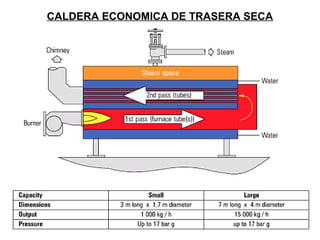

2. CALDERA ECONOMICA DE TRASERA SECA

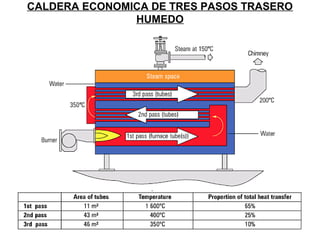

3. CALDERA ECONOMICA DE TRES PASOS TRASERO
HUMEDO

4. CALDERA PIROTUBULAR TIPO PAQUETE

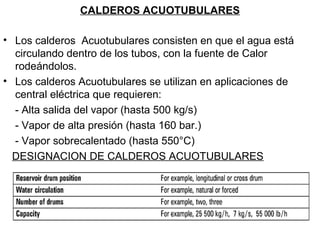

5. CALDEROS ACUOTUBULARES
• Los calderos Acuotubulares consisten en que el agua está
circulando dentro de los tubos, con la fuente de Calor
rodeándolos.
• Los calderos Acuotubulares se utilizan en aplicaciones de
central eléctrica que requieren:
- Alta salida del vapor (hasta 500 kg/s)
- Vapor de alta presión (hasta 160 bar.)
- Vapor sobrecalentado (hasta 550°C)
DESIGNACION DE CALDEROS ACUOTUBULARES

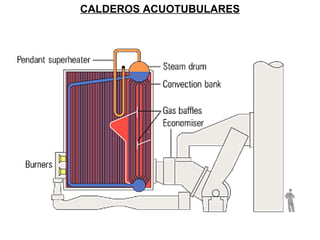

6. CALDEROS ACUOTUBULARES

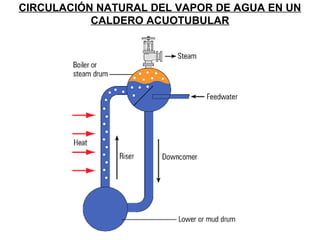

7. CIRCULACIÓN NATURAL DEL VAPOR DE AGUA EN UN
CALDERO ACUOTUBULAR

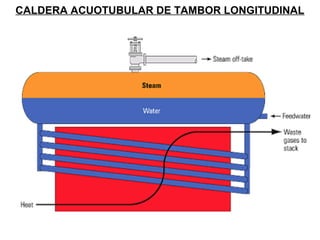

8. CALDERA ACUOTUBULAR DE TAMBOR LONGITUDINAL

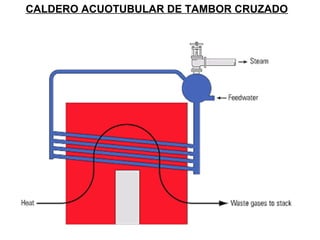

9. CALDERO ACUOTUBULAR DE TAMBOR CRUZADO

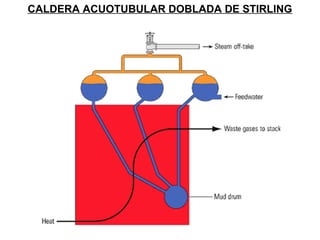

10. CALDERA ACUOTUBULAR DOBLADA DE STIRLING

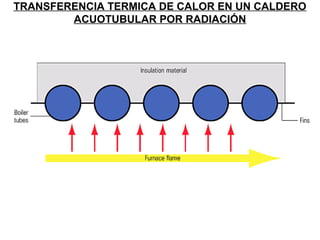

11. TRANSFERENCIA TERMICA DE CALOR EN UN CALDERO
ACUOTUBULAR POR RADIACIÓN

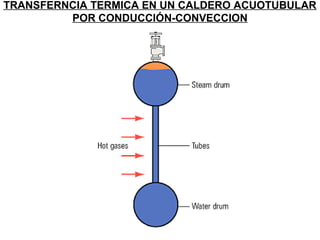

12. TRANSFERNCIA TERMICA EN UN CALDERO ACUOTUBULAR
POR CONDUCCIÓN-CONVECCION
