Capítulo X - Microondas - Impacto sobre la Vida

IT224M
Capítulo 10
Ing. Marcial López T.
mlopez@uni.edu.pe
Impacto sobre la Vida

2
Organizaciones
• ICNIRP: Comisión Internacional para la
Protección contra las Radiaciones No
Ionizantes.
• IRPA: Asociación Internacional para la
Protección contra la Radiación.
• OMS: Organización Mundial de la Salud.
• OIT: Organización Internacional del Trabajo.
• IARC: Agencia Internacional para la
Investigación del Cáncer.

3
Aquella que tiene la capacidad de romper vínculos
químicos y pueden afectar la estructura molecular
de una persona, como por ejemplo los rayos X. Esto
explica por qué en la realización de ciertas pruebas
médicas, se adoptan precauciones.
Radiación Ionizante
Mihran Kassabian (1870-1910)

4
Radiación No Ionizante
Aquella que no tienen la suficiente energía para
modificar las moléculas de las células vivas,
pero tiene energía para generar calor, como por
ejemplo: las radiaciones que emanan de las
antenas de radio, televisión y celulares.

5

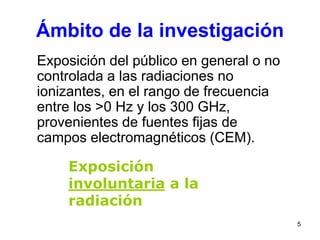

Ámbito de la investigación
Exposición del público en general o no
controlada a las radiaciones no
ionizantes, en el rango de frecuencia
entre los >0 Hz y los 300 GHz,
provenientes de fuentes fijas de
campos electromagnéticos (CEM).
Exposición
involuntaria a la
radiación

6

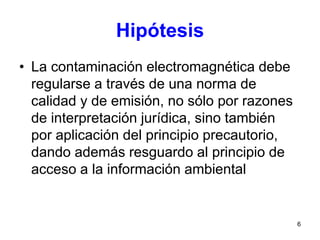

Hipótesis
• La contaminación electromagnética debe
regularse a través de una norma de
calidad y de emisión, no sólo por razones
de interpretación jurídica, sino también
por aplicación del principio precautorio,
dando además resguardo al principio de
acceso a la información ambiental

7

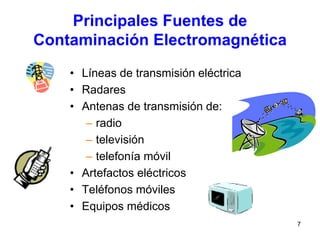

Principales Fuentes de
Contaminación Electromagnética
• Líneas de transmisión eléctrica
• Radares
• Antenas de transmisión de:
– radio
– televisión
– telefonía móvil
• Artefactos eléctricos
• Teléfonos móviles
• Equipos médicos

8

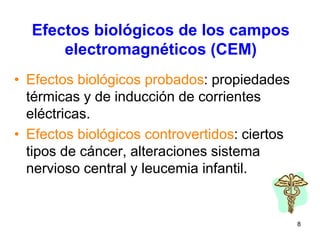

Efectos biológicos de los campos
electromagnéticos (CEM)
• Efectos biológicos probados: propiedades
térmicas y de inducción de corrientes
eléctricas.
• Efectos biológicos controvertidos: ciertos
tipos de cáncer, alteraciones sistema
nervioso central y leucemia infantil.

9

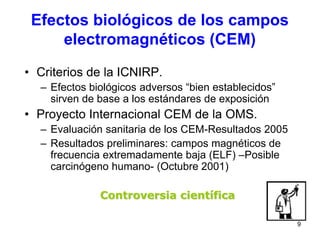

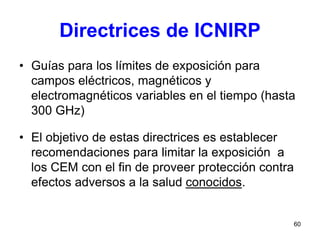

• Criterios de la ICNIRP.
– Efectos biológicos adversos “bien establecidos”
sirven de base a los estándares de exposición
• Proyecto Internacional CEM de la OMS.
– Evaluación sanitaria de los CEM-Resultados 2005
– Resultados preliminares: campos magnéticos de
frecuencia extremadamente baja (ELF) –Posible
carcinógeno humano- (Octubre 2001)
Controversia científica
Efectos biológicos de los campos
electromagnéticos (CEM)

10
Derecho Comparado
• Tendencia creciente a nivel nacional e internacional
de regular la exposición al público a CEM. Es el
caso de EEUU, Canadá, Suiza, Italia, Alemania y la
U.E, entre otros.
• La mayoría de las regulaciones están inspiradas en
las Directrices de la ICNIRP.
• Sin embargo en las normativas o propuestas de
regulación más recientes se observa el uso del
Principio de Precaución y otras Políticas
Precautorias (Suiza, Italia, Australia, España)

11

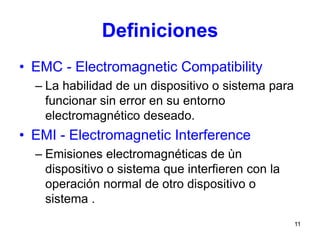

Definiciones
• EMC - Electromagnetic Compatibility
– La habilidad de un dispositivo o sistema para
funcionar sin error en su entorno
electromagnético deseado.
• EMI - Electromagnetic Interference
– Emisiones electromagnéticas de ùn
dispositivo o sistema que interfieren con la
operación normal de otro dispositivo o
sistema .

12
Otros acrónimos:
• EMI - Electromagnetic Interference
• EMP - Electromagnetic Pulse
• HEMP - High altitude nuclear
Electromagnetic Pulse
• IEMI - Intentional Electromagnetic
Interference
• NEMP - Nuclear Electromagnetic Pulse
• RES - Radiated Electromagnetic
Susceptibility

13

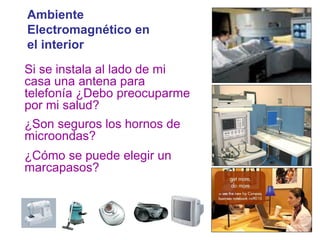

Ambiente
Electromagnético en
el interior
Cuando visita un hospital,
viaja en un avión o entra a
los laboratorios del CENAM,
¿Por qué se pide apagar los
teléfonos celulares, radios
móviles y juegos
electrónicos?
¿Por qué alguna medición no
puede arrojar buenos
resultados, a menos que se
realice en una jaula de
Faraday?
Si se instala al lado de mi
casa una antena para
telefonía ¿Debo preocuparme
por mi salud?
¿Son seguros los hornos de
microondas?
¿Cómo se puede elegir un
marcapasos?

14
Elementos de un problema de
incompatibilidad electromagnética
Fuente de
energía EM
El receptor o
la “víctima”
1. Conducida (corriente
eléctrica)
2. Inducida magnéticamente
(campo magnético)
3. Inducida capacitivamente
(campo eléctrico)
4. Radiada (campo
electromagnético)
Tres áreas de estudio en la EMC
Canal de
acoplamiento

15

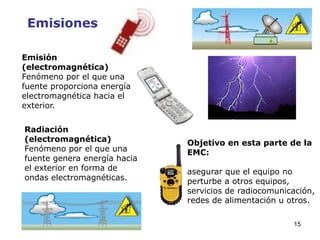

Emisiones
Emisión
(electromagnética)
Fenómeno por el que una
fuente proporciona energía
electromagnética hacia el
exterior.
Radiación
(electromagnética)
Fenómeno por el que una
fuente genera energía hacia
el exterior en forma de
ondas electromagnéticas.
Objetivo en esta parte de la
EMC:
asegurar que el equipo no
perturbe a otros equipos,
servicios de radiocomunicación,
redes de alimentación u otros.

16
Inmunidad
Inmunidad
(Electromagnética):
aptitud de un dispositivo,
equipo o sistema para
funcionar sin degradación de
su propia calidad en presencia
de una perturbación
electromagnética. Objetivo en esta parte de
la EMC:
asegurar que el equipo no sea
afectado por perturbaciones
provenientes de, por ejemplo,
radiotransmisores, líneas de
alimentación, campos
electrostáticos y otros
fenómenos.

17
Tipos de
Perturbaciones
Perturbación electromagnética
Fenómeno electromagnético que
puede degradar el funcionamiento de
un dispositivo, equipo o sistema, o de
afectar desfavorablemente la materia
viva o la inerte.
1. BAJA FRECUENCIA (<9 kHz) 2. ALTA FRECUENCIA (>9 kHz)
3. DESCARGAS
ELECTROSTÁTICAS
4. PULSO ELECTROMAGNÉTICO
NUCLEAR DE ALTA INTENSIDAD
Conducidas Radiadas Conducidas Radiadas

18
Mecanismos para
alcanzar la EMC
Seguridad funcional
El objetivo siempre es el mismo:
asegurar el funcionamiento
apropiado del equipo en la
tarea para la cual fue
diseñado.
•Es recomendable evaluar los
márgenes entre los niveles
esperados de emisiones que
crean el ambiente EM y los
niveles de inmunidad que un
determinado equipo tenga.

19
Radiaciones no ionizantes
• Una de las formas de transmisión de energía es
la que se realiza a través de la radiación de
ondas electromagnéticas, caracterizadas por la
existencia de campos eléctricos y magnéticos
perpendiculares entre sí y perpendiculares a la
dirección de propagación de la onda. Las ondas
electromagnéticas se diferencian unas de otras
por la cantidad de energía que son capaces de
transmitir, y ello depende de su frecuencia.

20

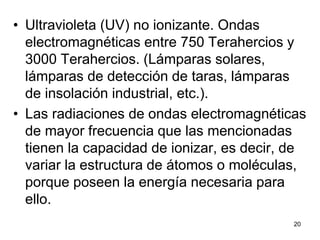

• Ultravioleta (UV) no ionizante. Ondas
electromagnéticas entre 750 Terahercios y
3000 Terahercios. (Lámparas solares,
lámparas de detección de taras, lámparas
de insolación industrial, etc.).
• Las radiaciones de ondas electromagnéticas
de mayor frecuencia que las mencionadas
tienen la capacidad de ionizar, es decir, de
variar la estructura de átomos o moléculas,
porque poseen la energía necesaria para
ello.

21

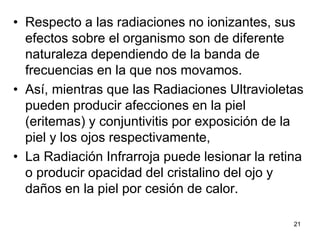

• Respecto a las radiaciones no ionizantes, sus
efectos sobre el organismo son de diferente
naturaleza dependiendo de la banda de
frecuencias en la que nos movamos.
• Así, mientras que las Radiaciones Ultravioletas
pueden producir afecciones en la piel
(eritemas) y conjuntivitis por exposición de la
piel y los ojos respectivamente,
• La Radiación Infrarroja puede lesionar la retina
o producir opacidad del cristalino del ojo y
daños en la piel por cesión de calor.

22

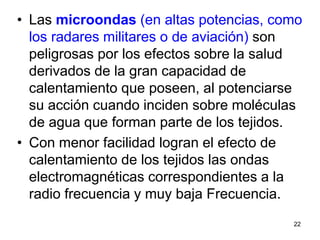

• Las microondas (en altas potencias, como
los radares militares o de aviación) son
peligrosas por los efectos sobre la salud
derivados de la gran capacidad de
calentamiento que poseen, al potenciarse
su acción cuando inciden sobre moléculas
de agua que forman parte de los tejidos.
• Con menor facilidad logran el efecto de
calentamiento de los tejidos las ondas
electromagnéticas correspondientes a la
radio frecuencia y muy baja Frecuencia.

23
• Respecto a los campos eléctricos y
magnéticos estáticos y ondas
electromagnéticas de extremadamente baja
frecuencia, se sabe que pueden tener
efectos nocivos en el sistema nervioso y
cardiovascular.
• Se discute en la actualidad la fiabilidad de
ciertos estudios que otorgan la capacidad de
producir ciertos tipos de cáncer a las
radiaciones de extremadamente baja
frecuencia, pero las restricciones que
actualmente se aplican a este tipo de
radiaciones no tienen en cuenta por ahora
dichos efectos.

24

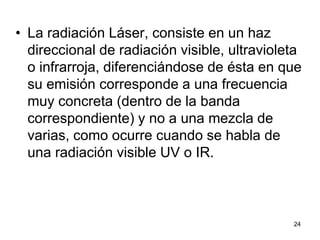

• La radiación Láser, consiste en un haz
direccional de radiación visible, ultravioleta
o infrarroja, diferenciándose de ésta en que
su emisión corresponde a una frecuencia
muy concreta (dentro de la banda
correspondiente) y no a una mezcla de
varias, como ocurre cuando se habla de
una radiación visible UV o IR.

25
Criterios Preventivos Básicos
• Como norma general se tendrá en cuenta
que la exposición a radiaciones disminuye
rápidamente a medida que aumenta la
distancia entre el foco emisor y el
individuo.
• El aumento de la distancia es la única
medida preventiva efectiva para disminuir
la exposición a campos magnéticos
estático.

26
• Las radiaciones que inciden en un objeto lo
pueden atravesar, ser absorbidas por él o ser
reflejadas por dicho objeto.
• La capacidad de una radiación para penetrar
en un objeto depende de la longitud de onda
de la misma y de las características
estructurales del material.
• Una de las técnicas de protección frente a las
radiaciones electromagnéticas consiste en
apantallar convenientemente dicha radiación.
• Las pantallas deben estar hechas con
materiales apropiados.

27

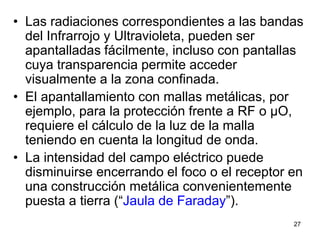

• Las radiaciones correspondientes a las bandas
del Infrarrojo y Ultravioleta, pueden ser
apantalladas fácilmente, incluso con pantallas
cuya transparencia permite acceder
visualmente a la zona confinada.
• El apantallamiento con mallas metálicas, por
ejemplo, para la protección frente a RF o µO,
requiere el cálculo de la luz de la malla
teniendo en cuenta la longitud de onda.
• La intensidad del campo eléctrico puede
disminuirse encerrando el foco o el receptor en
una construcción metálica convenientemente
puesta a tierra (“Jaula de Faraday”).

28

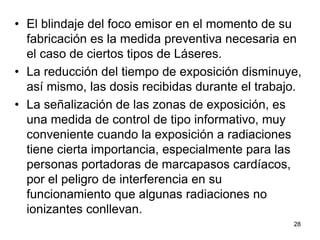

• El blindaje del foco emisor en el momento de su
fabricación es la medida preventiva necesaria en
el caso de ciertos tipos de Láseres.
• La reducción del tiempo de exposición disminuye,
así mismo, las dosis recibidas durante el trabajo.
• La señalización de las zonas de exposición, es
una medida de control de tipo informativo, muy
conveniente cuando la exposición a radiaciones
tiene cierta importancia, especialmente para las
personas portadoras de marcapasos cardíacos,
por el peligro de interferencia en su
funcionamiento que algunas radiaciones no
ionizantes conllevan.

29

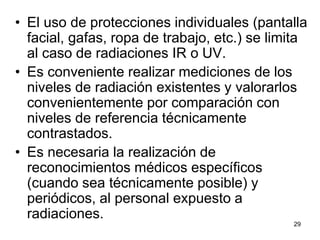

• El uso de protecciones individuales (pantalla
facial, gafas, ropa de trabajo, etc.) se limita
al caso de radiaciones IR o UV.
• Es conveniente realizar mediciones de los
niveles de radiación existentes y valorarlos
convenientemente por comparación con
niveles de referencia técnicamente
contrastados.
• Es necesaria la realización de
reconocimientos médicos específicos
(cuando sea técnicamente posible) y
periódicos, al personal expuesto a
radiaciones.

30
 Se establecen los límites
máximos que pueden
alcanzar las radiaciones no
ionizantes producidas por los
servicios de telecomunica-
ciones, con el fin de proteger
de manera preventiva la salud
de la población.
 Se adopta los valores
establecidos como niveles de
referencia por la ICNIRP.
Límites Máximos Permisibles de
Radiaciones No Ionizantes en
Telecomunicaciones

31

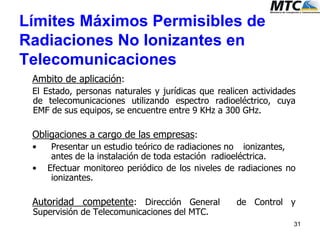

Ambito de aplicación:
El Estado, personas naturales y jurídicas que realicen actividades
de telecomunicaciones utilizando espectro radioeléctrico, cuya
EMF de sus equipos, se encuentre entre 9 KHz a 300 GHz.
Obligaciones a cargo de las empresas:
• Presentar un estudio teórico de radiaciones no ionizantes,
antes de la instalación de toda estación radioeléctrica.
• Efectuar monitoreo periódico de los niveles de radiaciones no
ionizantes.
Autoridad competente: Dirección General de Control y
Supervisión de Telecomunicaciones del MTC.
Telecomunicaciones

32
Telecomunicaciones

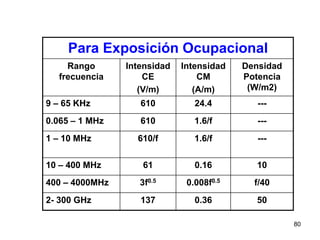

Intensidad de campo
eléctrico
Intensidad de campo
magnético
Densidad de
Potencia
(V/m) (A/m) (W/m
2
)
9 – 65 KHz 610 24.4 -
0.065 – 1 MHz 610 1.6 / f -
1 – 10 MHz 610 / f 1.6 / f -
10 – 400 MHz 61 0.16 10
400 – 2000 MHz 3 f
0.5
0.008 f
0.5 f / 40
2 – 300 GHz 137 0.36 50
Rango de frecuencias
Exposición Ocupacional

33
Telecomunicaciones

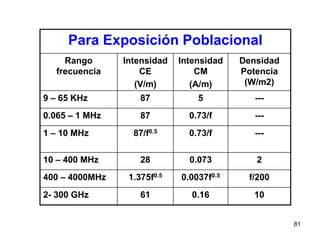

Exposición Poblacional
Intensidad de
campo eléctrico
Intensidad de
campo magnético
Densidad de
Potencia
(V/m) (A/m) (W/m
2
)
9 – 150 KHz 87 5 -
0.15 – 1 MHz 87 0.73/f -
1-10 MHz 87/ f
0.5 0.73/f -
10-400 MHz 28 0.073 2
400-2000 MHz 1.375 f
0.5
0.0037 f
0.5 f / 200
2 – 300 GHz 61 0.16 10
Rango de
frecuencias

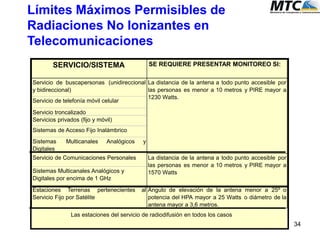

PUCP - TEL236 34
SERVICIO/SISTEMA SE REQUIERE PRESENTAR MONITOREO SI:
Servicio de buscapersonas (unidireccional
y bidireccional)
Servicio de telefonía móvil celular
Servicio troncalizado
Servicios privados (fijo y móvil)
Sistemas de Acceso Fijo Inalámbrico
Sistemas Multicanales Analógicos y
Digitales
Servicio de Comunicaciones Personales
Sistemas Multicanales Analógicos y
Digitales por encima de 1 GHz
Estaciones Terrenas pertenecientes al
Servicio Fijo por Satélite
Angulo de elevación de la antena menor a 25º o
potencia del HPA mayor a 25 Watts o diámetro de la
antena mayor a 3,6 metros.
La distancia de la antena a todo punto accesible por
las personas es menor a 10 metros y PIRE mayor a
1230 Watts.
La distancia de la antena a todo punto accesible por
las personas es menor a 10 metros y PIRE mayor a
1570 Watts
Las estaciones del servicio de radiodifusión en todos los casos
Telecomunicaciones

Telecomunicaciones

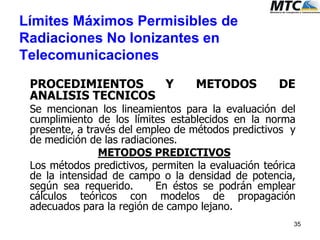

PROCEDIMIENTOS Y METODOS DE
ANALISIS TECNICOS
Se mencionan los lineamientos para la evaluación del
cumplimiento de los límites establecidos en la norma
presente, a través del empleo de métodos predictivos y
de medición de las radiaciones.
METODOS PREDICTIVOS
Los métodos predictivos, permiten la evaluación teórica
de la intensidad de campo o la densidad de potencia,
según sea requerido. En éstos se podrán emplear
cálculos teóricos con modelos de propagación
adecuados para la región de campo lejano.
35

Límites Máximos Permisibles RNIs

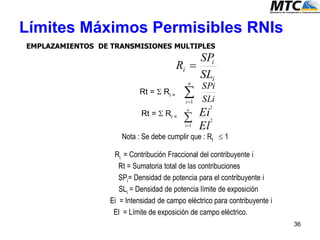

EMPLAZAMIENTOS DE TRANSMISIONES MULTIPLES
Rt =  Ri =
Rt =  Ri =
Nota : Se debe cumplir que : Rt  1
Ri = Contribución Fraccional del contribuyente i
Rt = Sumatoria total de las contribuciones
SPi= Densidad de potencia para el contribuyente i
SLi = Densidad de potencia límite de exposición
Ei = Intensidad de campo eléctrico para contribuyente i
El = Límite de exposición de campo eléctrico.
i
i
i
SL
SP
R 
SLi
SPin
i
1
El
Ein
i
2
2
1

36

Telecomunicaciones

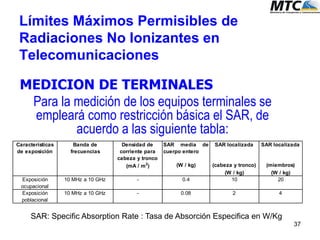

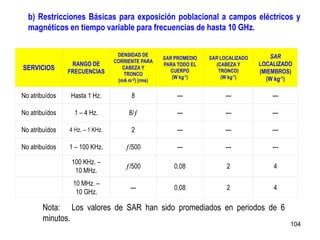

MEDICION DE TERMINALES
Para la medición de los equipos terminales se
empleará como restricción básica el SAR, de
acuerdo a las siguiente tabla:
Densidad de
corriente para
cabeza y tronco
SAR media de
cuerpo entero
SAR localizada SAR localizada
(mA / m2
) (W / kg) (cabeza y tronco) (miembros)
(W / kg) (W / kg)
Exposición
ocupacional
10 MHz a 10 GHz - 0.4 10 20
Exposición
poblacional
10 MHz a 10 GHz - 0.08 2 4
Características
de exposición
Banda de
frecuencias
SAR: Specific Absorption Rate : Tasa de Absorción Especifica en W/Kg
37

Límites Máximos Permisibles de Radiaciones
No Ionizantes en Telecomunicaciones
DISTANCIAS DE
SEGURIDAD
1 MHz a 10 MHz
10 MHz a 400 MHz
400 MHz a 2000 MHz
2000 MHz a 300000 MHz
Bandas de frecuencias
pirer 319.0
fpirer  38.6
pirer 143.0
fpirer  10.0 fprer  129.0
pirer 319.0 prer 409.0
fpirer  38.6 fprer  16.8
pirer 143.0 prer 184.0
DISTANCIA MINIMA
38

39

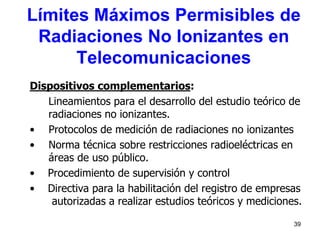

Dispositivos complementarios:
Lineamientos para el desarrollo del estudio teórico de
radiaciones no ionizantes.
• Protocolos de medición de radiaciones no ionizantes
• Norma técnica sobre restricciones radioeléctricas en
áreas de uso público.
• Procedimiento de supervisión y control
• Directiva para la habilitación del registro de empresas
autorizadas a realizar estudios teóricos y mediciones.
Telecomunicaciones

40

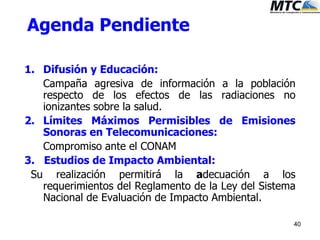

Agenda Pendiente
1. Difusión y Educación:
Campaña agresiva de información a la población
respecto de los efectos de las radiaciones no
ionizantes sobre la salud.
2. Límites Máximos Permisibles de Emisiones
Sonoras en Telecomunicaciones:
Compromiso ante el CONAM
3. Estudios de Impacto Ambiental:
Su realización permitirá la adecuación a los
requerimientos del Reglamento de la Ley del Sistema
Nacional de Evaluación de Impacto Ambiental.

41
Agenda Pendiente
4. Proyecto de norma que regula el uso compartido de
infraestructura de telecomunicaciones y de energía para la
prestación de los servicios públicos de telecomunicaciones
Se ha publicado para comentarios un proyecto de norma, que
establece la obligación de compartir postes, ductos, conductos y
estaciones radioeléctricas de los servicios móviles, con el fin de
promover el crecimiento ordenado de dicha infraestructura y
mitigar la afectación del paisaje urbanístico.

Las ondas electromagnéticas se dividen
en dos grandes grupos:
Las Radiaciones No Ionizantes.
Las Radiaciones Ionizantes
Los Campos Electromagnéticos Y
Las Radiaciones No Ionizantes

43
RADIACIONES NO IONIZANTES (RNI)
• Son ondas electromagnéticas cuyas
frecuencias se extienden desde 0 Hz
hasta aproximadamente 3*1015 Hz.
• No tienen la suficiente energía como
para romper los enlaces atómicos.
• En estas se incluyen, los campos de las
líneas de energía eléctrica, la
radiofrecuencia, los campos de
microondas, la radiación infrarroja la luz
visible, la radiación ultravioleta, etc.

PUCP - TEL236 44
Campo estático Línea
eléctrica
Radio AM Radio
FM, TV
Horno microondas Lámpara
de calor
Cabina de bronceadoRayo X
Médicos

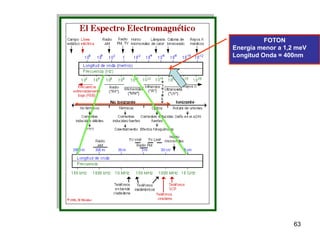

LAS APLICACIONES DE LAS RNI
106 104 102 1 10-2 10-4 10-6 10-8 10-10 10-12
Longitud de Onda (metros)
102 104 106 108 1010 1012 1014 1016 1018 1020
Frecuencia (Hz)
Frecuencia
Extremadamente
Baja (FEB)
Radio (RF) Microondas
(MW)
Infrarrojos
(IR)
Ultravioleta
(UV)
Rayos
X
Calentamiento Efectos Fotoquímicos???
No Ionizante Ionizante
No Térmicos Térmicos Optica Rotura de uniones
Corrientes
Inducidas fuertes
Corrientes
Inducidas fuertes
Daño en el ADNCorrientes
inducidas débiles
30cm 3cm30m 3m
Radio
AM
Radio FM
Horno
Microondas
3000m
TV-VHF TV-UHF
100 KHz 1000 KHz 10 MHz 100 MHz 1000 MHz 10 GHz
Teléfonos
Inalámbricos
Teléfonos
Celulares
Teléfonos PCS Teléfonos
Inalámbricos
Longitud de Onda
Frecuencia

45
Identificación de peligro
y clasificación de
posibles cancerígenos
(Monografías)
Evaluación de Riesgo
de todos los
resultados de salud
(Criterios de Salud
Ambiental)
Evaluación de los Riesgos a la
Salud de la OMS
Agencia Internacional para
Investigación del Cáncer (IARC)
Centro Internacional de
Investigación del Cáncer (CIRC)
Proyecto Internacional
CEM

46

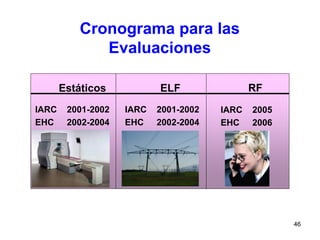

RF
IARC 2005
EHC 2006
ELF
IARC 2001-2002
EHC 2002-2004
Estáticos
IARC 2001-2002
EHC 2002-2004
Cronograma para las
Evaluaciones

47

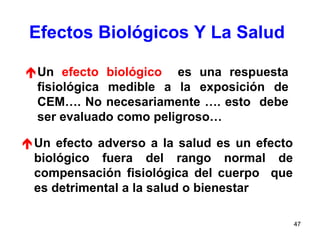

Efectos Biológicos Y La Salud
Un efecto biológico es una respuesta
fisiológica medible a la exposición de
CEM…. No necesariamente …. esto debe
ser evaluado como peligroso…
Un efecto adverso a la salud es un efecto
biológico fuera del rango normal de
compensación fisiológica del cuerpo que
es detrimental a la salud o bienestar

48

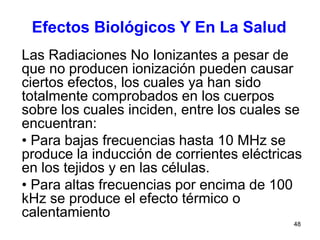

Las Radiaciones No Ionizantes a pesar de
que no producen ionización pueden causar
ciertos efectos, los cuales ya han sido
totalmente comprobados en los cuerpos
sobre los cuales inciden, entre los cuales se
encuentran:
• Para bajas frecuencias hasta 10 MHz se
produce la inducción de corrientes eléctricas
en los tejidos y en las células.
• Para altas frecuencias por encima de 100
kHz se produce el efecto térmico o
calentamiento
Efectos Biológicos Y En La Salud

49

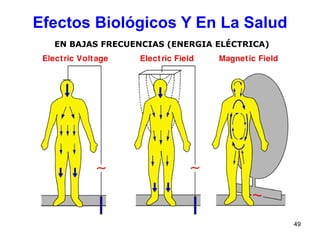

Efectos Biológicos Y En La Salud
EN BAJAS FRECUENCIAS (ENERGIA ELÉCTRICA)

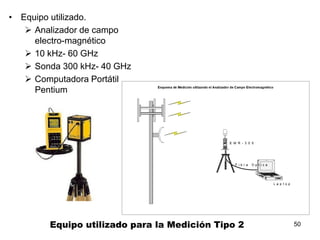

50Equipo utilizado para la Medición Tipo 2
• Equipo utilizado.
 Analizador de campo
electro-magnético
 10 kHz- 60 GHz
 Sonda 300 kHz- 40 GHz
 Computadora Portátil
Pentium

51
Efectos Directos
• La exposición a CE variables resulta en
flujos de cargas eléctricas en el
organismo.
• La exposición a CM variables genera CE
inducidos en el organismo.
• La absorción directa a través de la piel de
la energía irradiada por los CEM.

52
Efectos Indirectos
• Corrientes de contacto cuando el
organismo entra en contacto físico con un
objeto situado a un potencial eléctrico
diferente.
• Efectos sobre dispositivos médicos en un
portador.

53

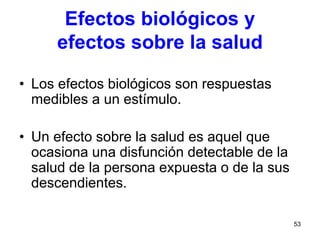

Efectos biológicos y
efectos sobre la salud
• Los efectos biológicos son respuestas
medibles a un estímulo.
• Un efecto sobre la salud es aquel que
ocasiona una disfunción detectable de la
salud de la persona expuesta o de la sus
descendientes.

54

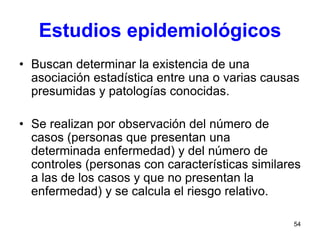

Estudios epidemiológicos
• Buscan determinar la existencia de una
asociación estadística entre una o varias causas
presumidas y patologías conocidas.
• Se realizan por observación del número de
casos (personas que presentan una
determinada enfermedad) y del número de
controles (personas con características similares
a las de los casos y que no presentan la
enfermedad) y se calcula el riesgo relativo.

55
Estudios biológicos
• Una vez sugerida la existencia de una posible
asociación y dependiendo del riesgo relativo, es
que se busca establecer la relación causa-
efecto a través de estudios biológicos.
• El objetivo de los estudios biológicos es
establecer los mecanismos básicos que
relacionan la exposición a CEM con efectos
biológicos, así como investigar las relaciones
dosis-respuesta.

56

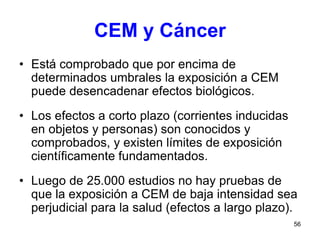

CEM y Cáncer
• Está comprobado que por encima de
determinados umbrales la exposición a CEM
puede desencadenar efectos biológicos.
• Los efectos a corto plazo (corrientes inducidas
en objetos y personas) son conocidos y
comprobados, y existen límites de exposición
científicamente fundamentados.
• Luego de 25.000 estudios no hay pruebas de
que la exposición a CEM de baja intensidad sea
perjudicial para la salud (efectos a largo plazo).

57
CEM y Cáncer
• Pese a la ausencia de pruebas la existencia de
algunos estudios epidemiológicos que sugieren
la existencia de una asociación (leucemia
infantil) genera preocupación en la sociedad.
• Se destaca que los estudios que sugieren una
asociación siendo metodológicamente
consistentes, muestran un riego relativo leve.
• La base para esta asociación es aún
desconocida.

58
Clasificación de IARC
• El método científico no permite demostrar la
inocuidad de ningún agente.
• Los criterios de evaluación de los agentes con:
– Evidencia suficiente: relación causa-efecto
establecida
– Evidencia limitada: cuando los datos que muestran la
asociación son creíbles pero puede existir otra
explicación
– Evidencia inadecuada: cuando los datos disponibles
no permiten establecer una correlación

59

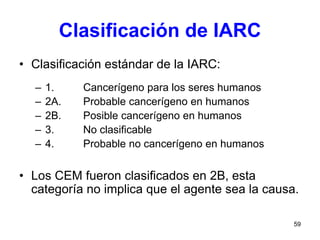

Clasificación de IARC
• Clasificación estándar de la IARC:
– 1. Cancerígeno para los seres humanos
– 2A. Probable cancerígeno en humanos
– 2B. Posible cancerígeno en humanos
– 3. No clasificable
– 4. Probable no cancerígeno en humanos
• Los CEM fueron clasificados en 2B, esta
categoría no implica que el agente sea la causa.

60
Directrices de ICNIRP
• Guías para los límites de exposición para
campos eléctricos, magnéticos y
electromagnéticos variables en el tiempo (hasta
300 GHz)
• El objetivo de estas directrices es establecer
recomendaciones para limitar la exposición a
los CEM con el fin de proveer protección contra
efectos adversos a la salud conocidos.

61

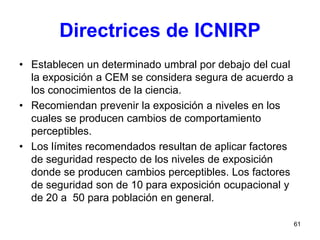

Directrices de ICNIRP
• Establecen un determinado umbral por debajo del cual
la exposición a CEM se considera segura de acuerdo a
los conocimientos de la ciencia.
• Recomiendan prevenir la exposición a niveles en los
cuales se producen cambios de comportamiento
perceptibles.
• Los límites recomendados resultan de aplicar factores
de seguridad respecto de los niveles de exposición
donde se producen cambios perceptibles. Los factores
de seguridad son de 10 para exposición ocupacional y
de 20 a 50 para población en general.

62
EFECTOS BIOLOGICOS DE LAS
RADIACIONES NO IONIZANTES
CEM DE ALTA FRECUENCIA (RF- MO).
 Los CEM-RF forman parte de del
espectro EM que están comprendidos en
el rango de frecuencias desde 300 Hz
(0,3kHz) a 300 GHz.
 Las fuentes naturales y artificiales
generan campos de diferentes
frecuencias.

63
FOTON
Energía menor a 1,2 meV
Longitud Onda = 400nm

64

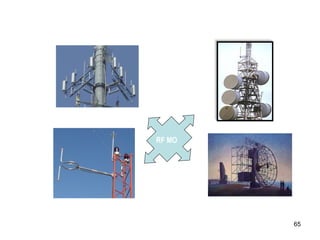

Fuentes de Campos RF
Equipo Frecuencia
Monitores y pantallas 3- 30kHz
Radio AM 30 kHz – 3 MHz
Calentador Industrial por Inducción. 0,3 – 3 MHz
Termosellador y Diatermia quirúrgica 3 – 30 MHz
Radio FM 30 – 300 MHz
Celulares, TV, Hornos MO, Diatermia
Quirúrgica
0,3 – 3 GHz
Radar, vía satélite, sistemas MO 3 – 30 GHz
Radiaciones solares 3 - 300 GHz

66
 Los CEM- RF, son RNI que no capaces de
romper los enlaces que mantienen unidas las
moléculas en las células y, de este modo
producir ionización.
 Sin embargo, estos campos pueden causar
diferentes efectos en los sistemas biológicos
tales como células, plantas, animales o seres
humanos.

67

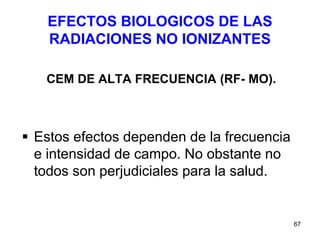

 Estos efectos dependen de la frecuencia
e intensidad de campo. No obstante no
todos son perjudiciales para la salud.

68

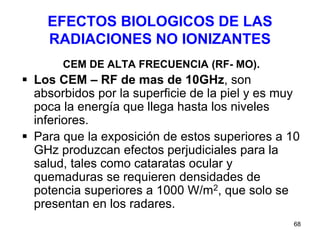

 Los CEM – RF de mas de 10GHz, son
absorbidos por la superficie de la piel y es muy
poca la energía que llega hasta los niveles
inferiores.
 Para que la exposición de estos superiores a 10
GHz produzcan efectos perjudiciales para la
salud, tales como cataratas ocular y
quemaduras se requieren densidades de
potencia superiores a 1000 W/m2, que solo se
presentan en los radares.

69
 Los CEM – RF de 1 MHz a 10 GHz, penetran
en los tejidos expuestos y producen
calentamiento debido a la absorción de
energía realizada.
 La profundidad de penetración del CEM – RF
en el tejido depende de la frecuencia del
campo, siendo mayor en el caso de frecuencia
bajas.

70
Bandas establecidas según las
características de absorción
Frecuencia
(MHz)
Profundidad de penetración (cm.)
Músculos, piel y tejidos
con alto contenidos de
agua
Grasa, huesos, y tejidos
con bajo contenido de
agua
Banda de subresonancias < 30 MHz
Domina la absorcion superficial en
el cuerpo pero no en el cuello y
piernas. La absorcion decrece con
la frecuencia
1
10
27.12
91.30
21.60
14.30
-
-
169.00
Banda de Resonancias
30MHz < f < 400 MHz
La absorcion es alta debido a
resonancias en el cuerpo entero (≈
70 MHz), o parciales como la cabeza
(≈ 400 MHz).
40.68
100
200
300
11.20
6.66
4.79
3.89
118.00
60.40
39.20
32.10
Banda de puntos calientes
400MHz < f < 2000 MHz
Se produce absorcion localizada
por resonancia o por enfoque cuasi-
óptico del CEM incidente. El tamaño
de los clientes varia entre 1 y
varios cm.
433
750
915
1500
3.59
3.18
3.04
2.42
26.20
23.00
17.70
13.90
Banda de absorcion superficial
2GHz < f < 300 GHz
La energía se disipa en la superficie
del cuerpo de forma similar a los
Rayos Infrarrojos.
2450
3000
5000
5300
8000
10000
1.70
1.61
2.78
0.72
0.41
0.34
11.20
9.74
6.67
5.24
4.61
3.39

71

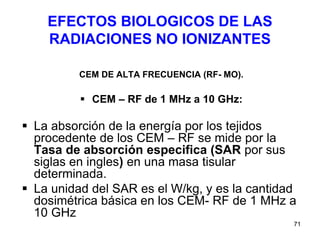

 CEM – RF de 1 MHz a 10 GHz:
 La absorción de la energía por los tejidos
procedente de los CEM – RF se mide por la
Tasa de absorción especifica (SAR por sus
siglas en ingles) en una masa tisular
determinada.
 La unidad del SAR es el W/kg, y es la cantidad
dosimétrica básica en los CEM- RF de 1 MHz a
10 GHz

72

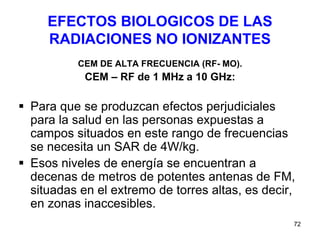

CEM – RF de 1 MHz a 10 GHz:
 Para que se produzcan efectos perjudiciales
para la salud en las personas expuestas a
campos situados en este rango de frecuencias
se necesita un SAR de 4W/kg.
 Esos niveles de energía se encuentran a
decenas de metros de potentes antenas de FM,
situadas en el extremo de torres altas, es decir,
en zonas inaccesibles.

73

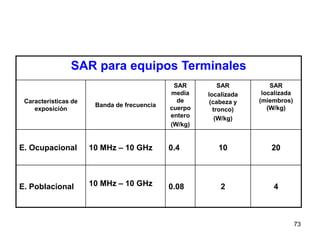

SAR para equipos Terminales
Características de
exposición
Banda de frecuencia
SAR
media
de
cuerpo
entero
(W/kg)
SAR
localizada
(cabeza y
tronco)
(W/kg)
SAR
localizada
(miembros)
(W/kg)
E. Ocupacional 10 MHz – 10 GHz 0.4 10 20
E. Poblacional 10 MHz – 10 GHz 0.08 2 4

74
 La mayor parte de los efectos perjudiciales para
la salud en este rango de frecuencias se
asocian a respuestas de procesos de
calentamientos inducido, cuyo resultado son
aumentos de la temperatura tisular corporal
superior a 11º C.

75

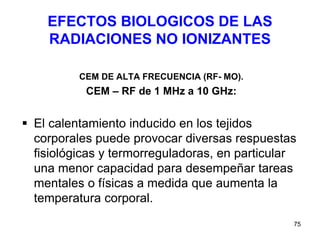

 El calentamiento inducido en los tejidos
corporales puede provocar diversas respuestas
fisiológicas y termorreguladoras, en particular
una menor capacidad para desempeñar tareas
mentales o físicas a medida que aumenta la
temperatura corporal.

76
 Efectos similares se han constatado en
personas sometidas a estrés calórico,
por ejemplo las que trabajan en
condiciones de calor excesivo (zonas
tropicales) o padecen de estados febriles
prolongados.

77

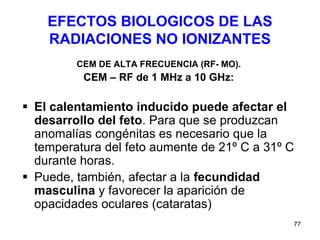

 El calentamiento inducido puede afectar el
desarrollo del feto. Para que se produzcan
anomalías congénitas es necesario que la
temperatura del feto aumente de 21º C a 31º C
durante horas.
 Puede, también, afectar a la fecundidad
masculina y favorecer la aparición de
opacidades oculares (cataratas)

78
CEM – RF menor a 1 MHz:
 No producen calentamientos apreciables.
 Mas bien inducen corrientes y CE en los
tejidos, que se miden en función de la
densidad de corriente en Amperios por metro
cuadrado (A/m2 ).
 La densidad de corriente es la cantidad
disimétrica básica para este rango de
frecuencias.

79

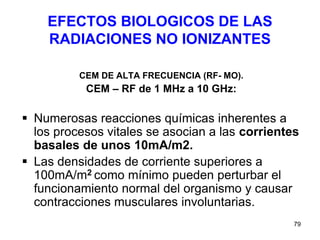

 Numerosas reacciones químicas inherentes a
los procesos vitales se asocian a las corrientes
basales de unos 10mA/m2.
 Las densidades de corriente superiores a
100mA/m2 como mínimo pueden perturbar el
funcionamiento normal del organismo y causar
contracciones musculares involuntarias.

80
Para Exposición Ocupacional
Rango
frecuencia
Intensidad
CE
(V/m)
Intensidad
CM
(A/m)
Densidad
Potencia
(W/m2)
9 – 65 KHz 610 24.4 ---
0.065 – 1 MHz 610 1.6/f ---
1 – 10 MHz 610/f 1.6/f ---
10 – 400 MHz 61 0.16 10
400 – 4000MHz 3f0.5 0.008f0.5 f/40
2- 300 GHz 137 0.36 50

81
Para Exposición Poblacional
Rango
frecuencia
Intensidad
CE
(V/m)
Intensidad
CM
(A/m)
Densidad
Potencia
(W/m2)
9 – 65 KHz 87 5 ---
0.065 – 1 MHz 87 0.73/f ---
1 – 10 MHz 87/f0.5 0.73/f ---
10 – 400 MHz 28 0.073 2
400 – 4000MHz 1.375f0.5 0.0037f0.5 f/200
2- 300 GHz 61 0.16 10

82
REVERSIBILIDAD BIOLOGICA
 Todos los tejidos tiene un limite de reversibilidad,
superado el cual, sufren alteraciones por acción de
los campos externos.
 El valor limite para el sistema nervioso y la sangre
esta por debajo de la intensidad del CEMTERRESTRE:
 CE estático es 1000 V/m;
 CM estático entre: 0,04 a 0,05 Gauss.
 Por tanto, cuando la energía de los CEM superen los
valores indicados, estos provocaran alteraciones en los
tejidos sanos más sensibles: sangre, sistema nervioso y
liquido cerebro espinal.

83

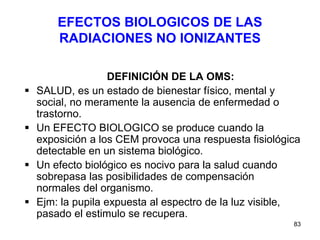

DEFINICIÓN DE LA OMS:
 SALUD, es un estado de bienestar físico, mental y
social, no meramente la ausencia de enfermedad o
trastorno.
 Un EFECTO BIOLOGICO se produce cuando la
exposición a los CEM provoca una respuesta fisiológica
detectable en un sistema biológico.
 Un efecto biológico es nocivo para la salud cuando
sobrepasa las posibilidades de compensación
normales del organismo.
 Ejm: la pupila expuesta al espectro de la luz visible,
pasado el estimulo se recupera.

84
REVERSIBILIDAD BIOLOGICA:
 El conocimiento de la reversibilidad biológica
los sistemas biológicos impactados por las RNI,
requieren el soporte de la Ingeniería Biomédica
(Ingeniería-Profesionales de la Salud-
Biólogos), Biofísica (Bioelectricidad y
Biomagnetismo) y Biología entre otras
disciplinas, particularmente conocimiento a
nivel de CELULA.

85

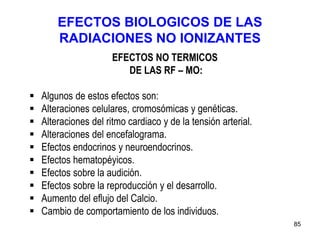

EFECTOS NO TERMICOS
DE LAS RF – MO:
 Algunos de estos efectos son:
 Alteraciones celulares, cromosómicas y genéticas.
 Alteraciones del ritmo cardiaco y de la tensión arterial.
 Alteraciones del encefalograma.
 Efectos endocrinos y neuroendocrinos.
 Efectos hematopéyicos.
 Efectos sobre la audición.
 Efectos sobre la reproducción y el desarrollo.
 Aumento del eflujo del Calcio.
 Cambio de comportamiento de los individuos.

86

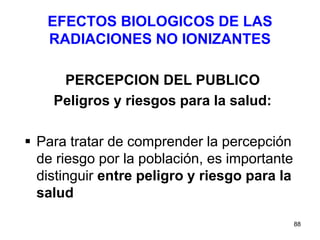

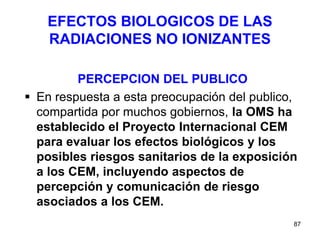

EFECTOS BIOLÓGICOS DE LAS

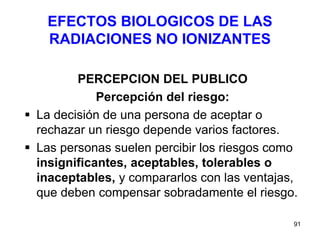

PERCEPCION DEL PUBLICO
 La percepción por la población mundial y el
publico peruano, en particular, de los riesgos
asociados a los CEM, se ha asociado a los
riesgos y peligros, tanto percibidos como reales
provenientes de la exposición a LT de AT,
radares, teléfonos móviles y sus estaciones
base, que puedan tener efectos perjudiciales
para la salud especialmente en niños, mujeres
gestantes y ancianos.

87
 En respuesta a esta preocupación del publico,
compartida por muchos gobiernos, la OMS ha
establecido el Proyecto Internacional CEM
para evaluar los efectos biológicos y los
posibles riesgos sanitarios de la exposición
a los CEM, incluyendo aspectos de
percepción y comunicación de riesgo
asociados a los CEM.

88

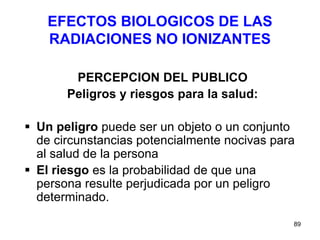

Peligros y riesgos para la salud:
 Para tratar de comprender la percepción
de riesgo por la población, es importante
distinguir entre peligro y riesgo para la
salud

89
 Un peligro puede ser un objeto o un conjunto
de circunstancias potencialmente nocivas para
al salud de la persona
 El riesgo es la probabilidad de que una
persona resulte perjudicada por un peligro
determinado.

90
 Los mismos principios son aplicables a
fuentes emisoras de CEM.
 En determinadas circunstancias, estos
CEM pueden ser potencialmente
peligrosos, y el riesgo que corre una
persona depende del nivel de exposición.

91
Percepción del riesgo:
 La decisión de una persona de aceptar o
rechazar un riesgo depende varios factores.
 Las personas suelen percibir los riesgos como
insignificantes, aceptables, tolerables o
inaceptables, y compararlos con las ventajas,
que deben compensar sobradamente el riesgo.

92

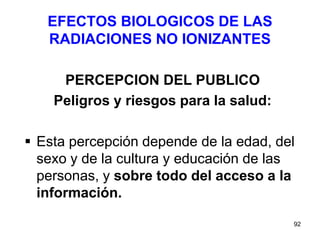

 Esta percepción depende de la edad, del
sexo y de la cultura y educación de las
personas, y sobre todo del acceso a la
información.

93
Naturaleza del riesgo:
 La naturaleza del riesgo puede dar lugar a
percepciones diferentes.
 Según las encuestas, de percepción de riesgo
suelen depender de dos elementos siguientes:
 Primero aumentar la importancia atribuida al
riesgo y la Segunda a reducirla.

94
Naturaleza del riesgo:
 Por ej. La exposición voluntaria o involuntaria a
los CEM es un factor importante de la
percepción del riesgo.
 Las personas que no utilizan teléfonos móviles
consideran alto el riesgo de los CEM de
intensidad relativamente baja emitidos por las
EB celulares, sin embargo, los usuarios suelen
considerar bajo el riesgo de los CEM- RF.

95

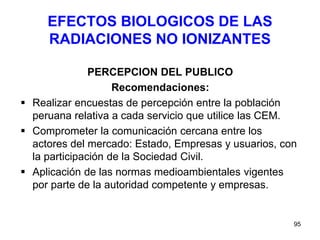

Recomendaciones:
 Realizar encuestas de percepción entre la población
peruana relativa a cada servicio que utilice las CEM.
 Comprometer la comunicación cercana entre los
actores del mercado: Estado, Empresas y usuarios, con
la participación de la Sociedad Civil.
 Aplicación de las normas medioambientales vigentes
por parte de la autoridad competente y empresas.

96

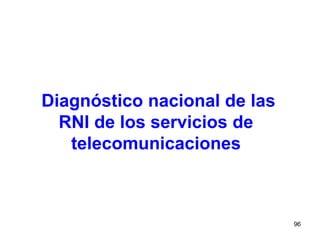

Diagnóstico nacional de las
RNI de los servicios de
telecomunicaciones

97
Objetivos
1. Realizar mediciones de intensidad de Campo Eléctrico
proveniente de los Servicios más importantes en la banda
30 MHz hasta 2 GHz, incluyendo los servicios Radio FM,
Televisión, Servicio Troncalizado y Telefonía Móvil Celular
en 05 distritos de la ciudad de Lima: Chorrillos incluyendo
el sitio de Telecomunicaciones Morro Solar, La Molina,
Miraflores Puente Piedra, San Martín de Porres y en 06
ciudades principales: Cuzco, Huancayo, Ica, Iquitos,
Pucallpa y Trujillo.
2. Evaluar dichas mediciones para determinar el
cumplimiento con respecto a los Limites de Exposición
Poblacional y Laboral recomendados por ICNIRP.
3. Recomendar medidas de Prevención y Mitigación en los
casos necesarios.

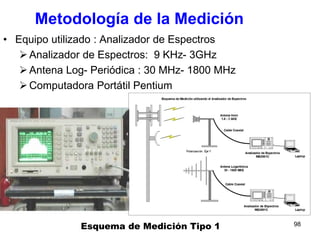

98Esquema de Medición Tipo 1
• Equipo utilizado : Analizador de Espectros
Analizador de Espectros: 9 KHz- 3GHz
Antena Log- Periódica : 30 MHz- 1800 MHz
Computadora Portátil Pentium
Metodología de la Medición

Posibles efectos en la salud de
los Campos Electromagnéticos
(CEM/EMF)
99

100
ESTRUCTURA DE LAS ESTACIONES RADIOELÉCTRICAS
La estructura de estas estaciones bases y repetidoras se puede esquematizar de la
siguiente manera: Ver figura 1.
• Obras civiles: relacionada a la cimentación (Shelter) o edificación del soporte de la
torre o mástil, el reforzamiento de las obras civiles que lo soportan, y que además,
puede comprender también la edificación de cercos, y la construcción de pozos de
tierra.
• Torre o mástil: la estructura metálica que soporta las antenas de
telecomunicaciones, cuyo tamaño depende de la planificación y diseño de la red;
pudiendo ser de dos tipos: autosoportada o ventada.
• Equipamiento: Ver figura 2.
– Equipos de Telecomunicaciones:
• Sistema irradiante (antenas).
• Sistema de radio.
– Equipos de Energía:
• Rectificador.
• Banco de Baterías.
• Grupo electrógeno.
– Equipos Auxiliares:
• Aire acondicionado.
• Sistema de tierra.
• Sistema de seguridad.
En la mayoría de repetidoras, ha de tenerse presente que el equipamiento es reducido y
básico.

101
ESTACIÓN RADIOELÉCTRICA
Figura 1 Esquema de una estación Base o Repetidora
Antenas Sectoriales
Antena de Enlace
Microondas
TorreShelter

102
EMISIÓN - EXPOSICIÓN
En suma, y basados
con lo que hemos
desarrollado respecto
a la doble
conceptualización de
emisión, podemos
esquematizar del
siguiente modo como
entiende nuestra
legislación la emisión
y la exposición:
CONCEPTO REFERIDO COMPETENTE
EMISIÓN FUENTE
MINISTERIO DE
TRANSPORTES Y
COMUNICACIONES
EXPOSICIÓN ENTE
MINISTERIO DE
SALUD

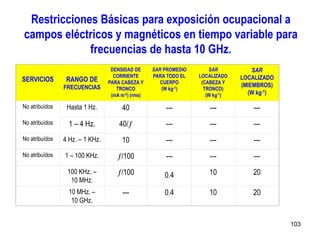

Restricciones Básicas para exposición ocupacional a
campos eléctricos y magnéticos en tiempo variable para
frecuencias de hasta 10 GHz.
SERVICIOS RANGO DE
FRECUENCIAS
DENSIDAD DE
CORRIENTE
PARA CABEZA Y
TRONCO
(mA m-2) (rms)
SAR PROMEDIO
PARA TODO EL
CUERPO
(W kg-1)
SAR
LOCALIZADO
(CABEZA Y
TRONCO)
(W kg-1)
SAR
LOCALIZADO
(MIEMBROS)
(W kg-1)
No atribuídos Hasta 1 Hz. 40 --- --- ---
No atribuídos 1 – 4 Hz. 40/ --- --- ---
No atribuídos 4 Hz. – 1 KHz. 10 --- --- ---
No atribuídos 1 – 100 KHz. /100 --- --- ---
100 KHz. –
10 MHz.
/100 0.4 10 20
10 MHz. –
10 GHz.
--- 0.4 10 20
103

SERVICIOS
RANGO DE
FRECUENCIAS
DENSIDAD DE
CORRIENTE PARA
CABEZA Y
TRONCO
(mA m-2) (rms)
SAR PROMEDIO
PARA TODO EL
CUERPO
(W kg-1)
SAR LOCALIZADO
(CABEZA Y
TRONCO)
(W kg-1)
SAR
LOCALIZADO
(MIEMBROS)
(W kg-1)
No atribuídos Hasta 1 Hz. 8 --- --- ---
No atribuídos 1 – 4 Hz. 8/ --- --- ---
No atribuídos 4 Hz. – 1 KHz. 2 --- --- ---
No atribuídos 1 – 100 KHz. /500 --- --- ---
100 KHz. –
10 MHz.
/500 0.08 2 4
10 MHz. –
10 GHz.
--- 0.08 2 4
b) Restricciones Básicas para exposición poblacional a campos eléctricos y
magnéticos en tiempo variable para frecuencias de hasta 10 GHz.
Nota: Los valores de SAR han sido promediados en periodos de 6
minutos.
104

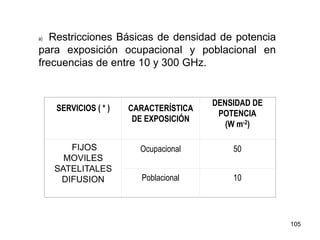

a) Restricciones Básicas de densidad de potencia
para exposición ocupacional y poblacional en
frecuencias de entre 10 y 300 GHz.
SERVICIOS ( * ) CARACTERÍSTICA
DE EXPOSICIÓN
DENSIDAD DE
POTENCIA
(W m-2)
FIJOS
MOVILES
SATELITALES
DIFUSION
Ocupacional 50
Poblacional 10
105

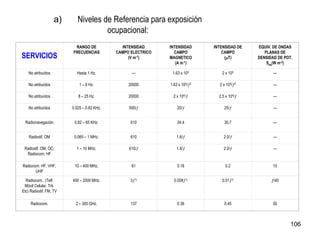

a) Niveles de Referencia para exposición
ocupacional:
SERVICIOS
RANGO DE
FRECUENCIAS
INTENSIDAD
CAMPO ELECTRICO
(V m-1)
INTENSIDAD
CAMPO
MAGNETICO
(A m-1)
INTENSIDAD DE
CAMPO
(T)
EQUIV. DE ONDAS
PLANAS DE
DENSIDAD DE POT.
Seq(W m-2)
No atribuídos Hasta 1 Hz. --- 1.63 x 105 2 x 105 ---
No atribuídos 1 – 8 Hz. 20000 1.63 x 105/2 2 x 105/2 ---
No atribuídos 8 – 25 Hz. 20000 2 x 104/ 2.5 x 104/ ---
No atribuídos 0.025 – 0.82 KHz. 500/ 20/ 25/ ---
Radionavegación 0.82 – 65 KHz. 610 24.4 30.7 ---
Radiodif. OM 0.065 – 1 MHz. 610 1.6/ 2.0/ ---
Radiodif. OM, OC;
Radiocom. HF
1 – 10 MHz. 610/ 1.6/ 2.0/ ---
Radiocom. HF, VHF,
UHF
10 – 400 MHz. 61 0.16 0.2 10
Radiocom., (Telf.
Móvil Celular, Trk.
Etc) Radiodif. FM, TV
400 – 2000 MHz. 3½ 0.008½ 0.01½ /40
Radiocom. 2 – 300 GHz. 137 0.36 0.45 50
106

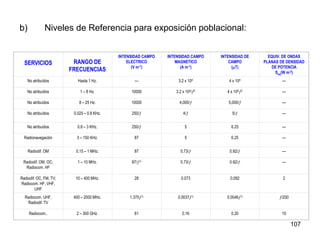

b) Niveles de Referencia para exposición poblacional:
SERVICIOS RANGO DE
FRECUENCIAS
INTENSIDAD CAMPO
ELECTRICO
(V m-1)
INTENSIDAD CAMPO
MAGNETICO
(A m-1)
INTENSIDAD DE
CAMPO
(T)
EQUIV. DE ONDAS
PLANAS DE DENSIDAD
DE POTENCIA
Seq(W m-2)
No atribuídos Hasta 1 Hz. --- 3.2 x 104 4 x 104 ---
No atribuídos 1 – 8 Hz. 10000 3.2 x 104/2 4 x 1042 ---
No atribuídos 8 – 25 Hz. 10000 4,000/ 5,000/ ---
No atribuídos 0.025 – 0.8 KHz. 250/ 4/ 5/ ---
No atribuídos 0.8 – 3 KHz. 250/ 5 6.25 ---
Radionavegación 3 – 150 KHz. 87 5 6.25 ---
Radiodif. OM 0.15 – 1 MHz. 87 0.73/ 0.92/ ---
Radiodif. OM, OC;
Radiocom. HF
1 – 10 MHz. 87/½ 0.73/ 0.92/ ---
Radiodif. OC, FM, TV;
Radiocom. HF, VHF,
UHF
10 – 400 MHz. 28 0.073 0.092 2
Radiocom. UHF,
Radiodif. TV
400 – 2000 MHz. 1.375½ 0.0037½ 0.0046½ /200
Radiocom.. 2 – 300 GHz. 61 0.16 0.20 10
107

Muchas gracias por su atención

Capítulo X - Microondas - Impacto sobre la Vida

Más contenido relacionado

La actualidad más candente

Similar a Capítulo X - Microondas - Impacto sobre la Vida

Más de Andy Juan Sarango Veliz

Último

Capítulo X - Microondas - Impacto sobre la Vida
