Este documento presenta las diapositivas de una clase sobre luz. La clase cubre conceptos como azimut, altitud y cómo realizar una planta de emplazamiento y corte que muestre cualidades lumínicas como sombras proyectadas. También incluye instrucciones para tareas como fotografía, video y dibujos que los estudiantes deben completar como parte de un ejercicio integrado.

1. L A B O R A T O R I O 1
U N I D A D 1 – L U Z
Profesores: Catalina Saavedra _ Loreto Romero _ Giuliana Dos Santos Paz _ Juan Carlos Alarcón
11° Clase | 11-09-20

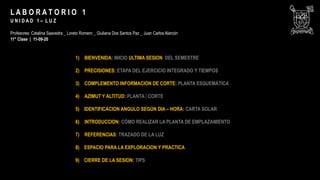

1) BIENVENIDA: INICIO ULTIMA SESION DEL SEMESTRE
2) PRECISIONES: ETAPA DEL EJERCICIO INTEGRADO Y TIEMPOS
3) COMPLEMENTO INFORMACION DE CORTE: PLANTA ESQUEMÁTICA
4) AZIMUT Y ALTITUD: PLANTA / CORTE
5) IDENTIFICACION ANGULO SEGÚN DIA – HORA: CARTA SOLAR
6) INTRODUCCION: CÓMO REALIZAR LA PLANTA DE EMPLAZAMIENTO
7) REFERENCIAS: TRAZADO DE LA LUZ
8) ESPACIO PARA LA EXPLORACION Y PRACTICA
9) CIERRE DE LA SESION: TIPS

2. L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

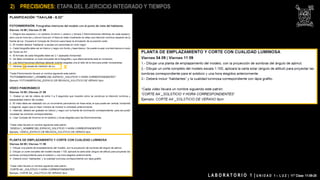

2) PRECISIONES: ETAPA DEL EJERCICIO INTEGRADO Y TIEMPOS
X X

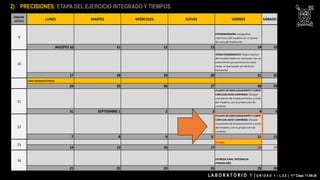

3. 2) PRECISIONES: ETAPA DEL EJERCICIO INTEGRADO Y TIEMPOS
SEMANA
LECTIVA
LUNES MARTES MIÉRCOLES JUEVES VIERNES SÁBADO
FOTOINMERSIÓN: Fotografías
interiores del modelo con el punto
de vista del habitante.
AGOSTO 10 11 12 13 14 15
VÍDEOPANORÁMICO: Video interior
del modelo debe ser realizado con un
movimiento panorámico en línea
recta, el que puede ser vertical,
horizontal
17 18 19 20 21 22
Libre DocenciaVirtual
24 25 26 27 28 29
PLANTA DEEMPLAZAMIENTOY CORTE
CON CUALIDAD LUMINOSA: Dibujar
una planta de emplazamiento y corte
del modelo, con la proyección de
sombras.
31 SEPTIEMBRE 1 2 3 4 5
PLANTA DEEMPLAZAMIENTOY CORTE
CON CUALIDAD LUMINOSA: Dibujar
una planta de emplazamiento y corte
del modelo, con la proyección de
sombras.
7 8 9 10 11 12
Feriado
14 15 16 17 18 19
ENTREGA FINAL INTEGRADA
PRIMER AÑO
21 22 23 24 25 26
13
14
9
10
11
12
L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

4. ANGULO DE ALTITUD
DE CARTA SOLAR
L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

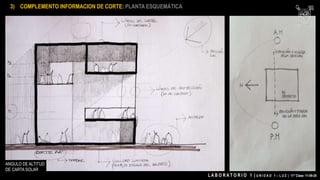

3) COMPLEMENTO INFORMACION DE CORTE: PLANTA ESQUEMÁTICA

5. ALTITUD: ANGULO ENTRE EL
HORIZONTE Y EL OBJETO
OBSERVADO
CORTE
AZIMUT: ARCO DIBUJADO ENTRE EL NORTE Y EL
PUNTO DE INTERSECCION EN EL HORIZONTE
DESDE DONDE SE MIDIO LA ALTITUD DEL
OBJETO, EN SENTIDO HORARIO (AL ESTE).
PLANTA

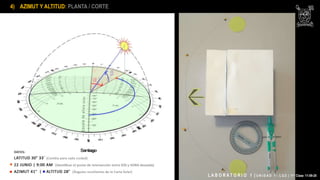

4) AZIMUT Y ALTITUD: PLANTA / CORTE
L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

6. L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20
4) AZIMUT Y ALTITUD: PLANTA / CORTE

7. 22 DE DICIEMBRE
14:00 HRS
60° DE ALTITUD SOLAR
L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

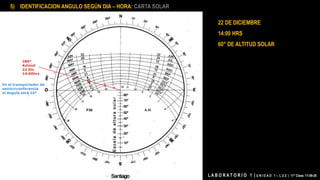

5) IDENTIFICACION ANGULO SEGÚN DIA – HORA: CARTA SOLAR

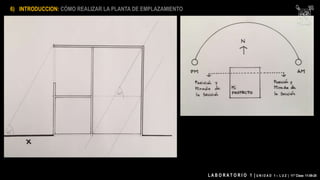

8. 6) INTRODUCCION: CÓMO REALIZAR LA PLANTA DE EMPLAZAMIENTO
L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

9. 6) INTRODUCCION: CÓMO REALIZAR LA PLANTA DE EMPLAZAMIENTO
L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

10. L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

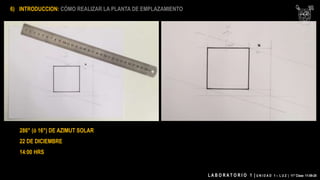

6) INTRODUCCION: CÓMO REALIZAR LA PLANTA DE EMPLAZAMIENTO
286° (ó 16°) DE AZIMUT SOLAR
22 DE DICIEMBRE
14:00 HRS

11. L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

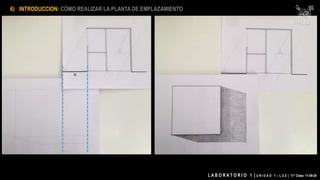

6) INTRODUCCION: CÓMO REALIZAR LA PLANTA DE EMPLAZAMIENTO

12. L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20

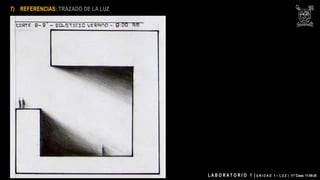

7) REFERENCIAS: TRAZADO DE LA LUZ

13. AHORA A EXPLORAR!!
LA SESION QUEDARÁ ABIERTA PARA CONSULTAS…
RECUERDEN IR SUBIENDO SUS PROCESOS, AVANCES Y RESULTADOS PARA QUE
PODAMOS MIRARLOS, COMENTARLOS Y COMPARTIRLOS
L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20
8) ESPACIO PARA LA EXPLORACION Y PRACTICA

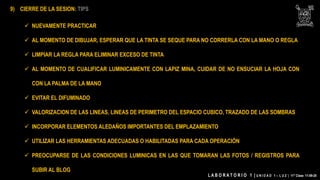

14.  NUEVAMENTE PRACTICAR
 AL MOMENTO DE DIBUJAR, ESPERAR QUE LA TINTA SE SEQUE PARA NO CORRERLA CON LA MANO O REGLA
 LIMPIAR LA REGLA PARA ELIMINAR EXCESO DE TINTA
 AL MOMENTO DE CUALIFICAR LUMINICAMENTE CON LAPIZ MINA, CUIDAR DE NO ENSUCIAR LA HOJA CON
CON LA PALMA DE LA MANO
 EVITAR EL DIFUMINADO
 VALORIZACION DE LAS LINEAS, LINEAS DE PERIMETRO DEL ESPACIO CUBICO, TRAZADO DE LAS SOMBRAS
 INCORPORAR ELEMENTOS ALEDAÑOS IMPORTANTES DEL EMPLAZAMIENTO
 UTILIZAR LAS HERRAMIENTAS ADECUADAS O HABILITADAS PARA CADA OPERACIÓN
 PREOCUPARSE DE LAS CONDICIONES LUMINICAS EN LAS QUE TOMARAN LAS FOTOS / REGISTROS PARA
SUBIR AL BLOG
L A B O R A T O R I O 1 | U N I D A D 1 – L U Z | 11° Clase 11-09-20
9) CIERRE DE LA SESION: TIPS
