Este documento presenta una lección sobre el trazo de elipses y su uso para representar objetos cilíndricos en bocetos. La clase enseña a trazar elipses a lo largo de un eje para generar la forma de un cilindro con diferentes diámetros. Los estudiantes practicarán esta técnica dibujando una botella u otro objeto cilíndrico, y luego aplicarán plumón para mostrar volúmenes y sombras.

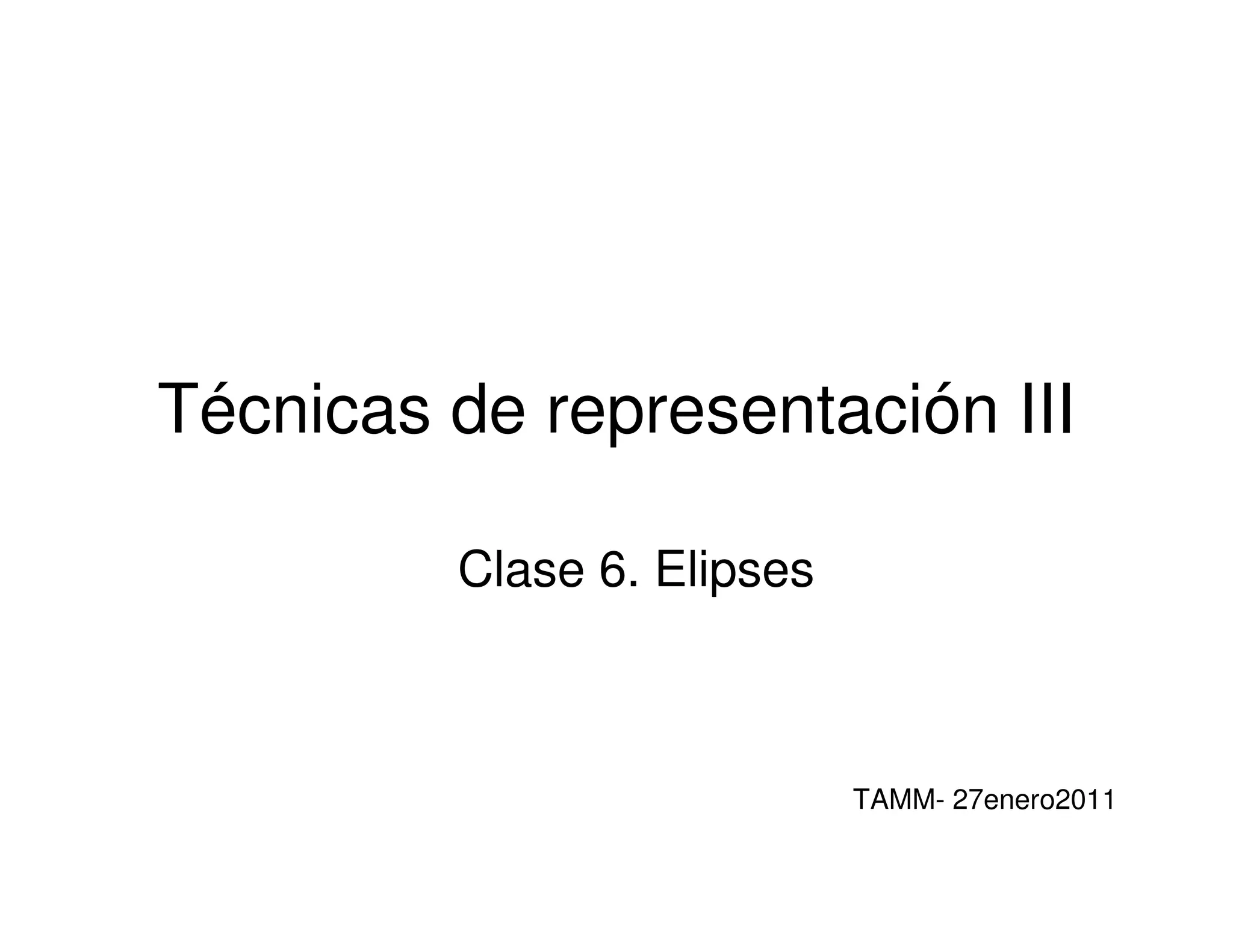

1. Técnicas de representación III
Clase 6. Elipses
TAMM- 27enero2011

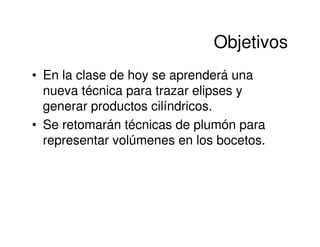

2. Objetivos
• En la clase de hoy se aprenderá una
nueva técnica para trazar elipses y
generar productos cilíndricos.
• Se retomarán técnicas de plumón para
representar volúmenes en los bocetos.

3. Trazo de elipses
• Una elipse es un círculo en perspectiva.

4. Se debe elegir la
dirección de la
elipse.

5. Al combinar una
elipse con otro
prisma, hay que tener
cuidado que todos
coincidan en la
perspectiva.

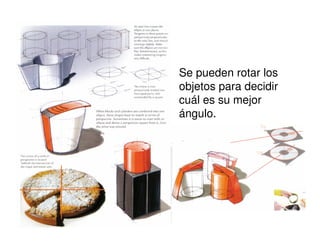

6. Se pueden rotar los
objetos para decidir
cuál es su mejor
ángulo.

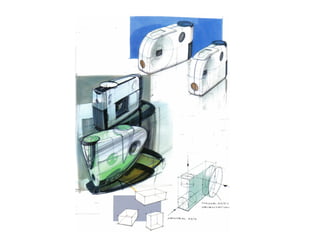

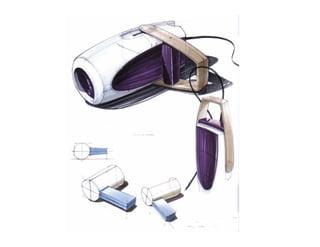

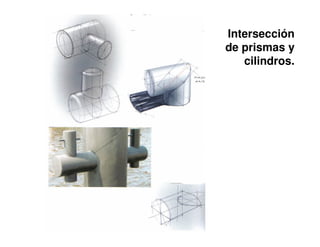

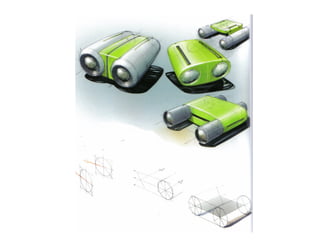

9. Intersección
de prismas y
cilindros.

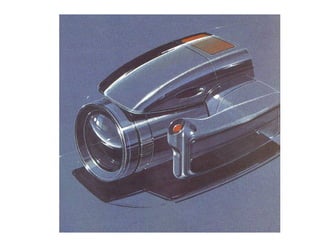

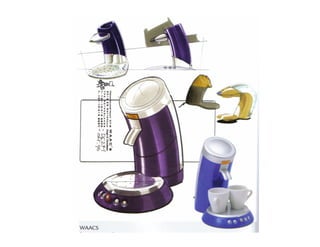

15. Repetición de
elipses en un eje
Para trazar un
objeto cilíndrico
con distintos
cuellos, se genera
por una repetición
de elipses en los
sitios donde
existan cambios
de anchuras.

16. Se traza una línea recta que actuará
como eje central.
A lo largo del eje, se trazarán líneas
perpendiculares que indicarán donde
irá cada elipse.
En cada línea horizontal se trazará la
base del círculo en perspectiva.
Teniendo cada elipse, se irán uniendo
los puntos externos de cada uno con
los puntos de la elipse que le sigue.

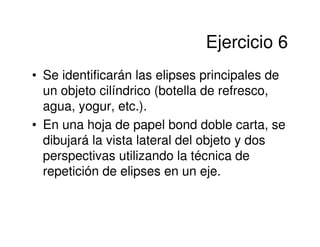

17. Ejercicio 6
• Se identificarán las elipses principales de
un objeto cilíndrico (botella de refresco,
agua, yogur, etc.).
• En una hoja de papel bond doble carta, se
dibujará la vista lateral del objeto y dos
perspectivas utilizando la técnica de
repetición de elipses en un eje.

18. Ejercicio 7
• Utilizando la lámina del ejercicio 6, se aplicará
plumón a los trazos generados.
• Se colocará una hoja de papel trapo doble carta
sobre los trazos del ejercicio 6, se aplicará una
mancha de plumón gris frío (1 o 2). Se dejará
secar.
• Después, con superposición y uso de los demás
plumones fríos (2,4,6 o 3,5,7), se colocarán las
sombras.
• Los brillos puros, reflejos y destellos se añadirán
con pluma de gel blanco o corrector en pluma.

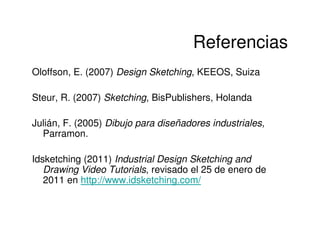

19. Referencias
Oloffson, E. (2007) Design Sketching, KEEOS, Suiza
Steur, R. (2007) Sketching, BisPublishers, Holanda
Julián, F. (2005) Dibujo para diseñadores industriales,
Parramon.
Idsketching (2011) Industrial Design Sketching and
Drawing Video Tutorials, revisado el 25 de enero de
2011 en http://www.idsketching.com/
