Cómo hacer el reflector solar
El plato reflector consta de doce gajos de
cartón delgado cubiertos de papel
aluminio. Es necesario que recortes los
gajos copiados de un patrón que
imprimes.
AQUÍ vas a la página con el patrón para imprimir
Cualquier cartón o
cartulina se curva
fácilmente en una
orientación y difícilmente
en otra. Toma eso en
cuenta para orientar las
figuras de manera que
sea fácil curvar las
piezas.
Observa que las líneas largas del patrón NO son rectas, tienen la curvatura justa para lograr la
http://www.tianguisdefisica.com/reflector3.htm 22/03/2011

2. Reflector3 Page 2 of 4
forma parabólica del plato. Debes dibujar y recortar con precisión. Recorta el patrón impreso y
úsalo para dibujar los doce gajos.
Necesitas una hoja de cartón delgado de 50 × 50 centímetros. Dibuja el patrón 12 veces
alternando la orientación para aprovechar el material.
La lámina de papel aluminio tiene un lado más brillante que el otro. Es el lado brillante el que
se usa para reflejar. Pega la lámina antes de recortar los gajos.
Mezcla partes iguales de pegamento blanco para papel y agua en un plato. Con una brocha
esparce una capa delgada de la mezcla sobre la cara opuesta a los contornos que dibujaste.
Cubre bien toda la hoja. Rápidamente pega la lámina de papel aluminio. Cuida que no queden
ampollas. Mientras esperas que seque el pegamento enjuaga bien la brocha. La lámina no
queda muy firme con este pegamento, así que trátala con cuidado.
Una vez seco el pegamento recorta las figuras, hazlo con precisión. Ya recortadas, curva las
piezas un poco y pégalas una a una formando el plato. Vigila que los bordes contiguos
queden bien juntos, sin rendijas, de eso depende la curvatura correcta del plato.
Recorta los sobrantes de cinta. El plato
queda de aproximadamente 40
http://www.tianguisdefisica.com/reflector3.htm 22/03/2011

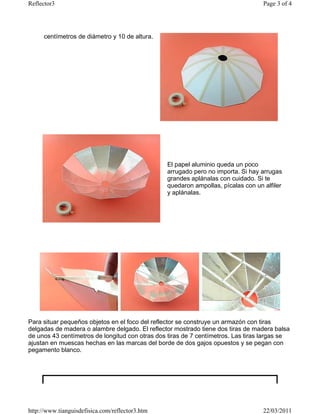

3. Reflector3 Page 3 of 4
centímetros de diámetro y 10 de altura.
El papel aluminio queda un poco
arrugado pero no importa. Si hay arrugas
grandes aplánalas con cuidado. Si te
quedaron ampollas, pícalas con un alfiler
y aplánalas.
Para situar pequeños objetos en el foco del reflector se construye un armazón con tiras
delgadas de madera o alambre delgado. El reflector mostrado tiene dos tiras de madera balsa
de unos 43 centímetros de longitud con otras dos tiras de 7 centímetros. Las tiras largas se
ajustan en muescas hechas en las marcas del borde de dos gajos opuestos y se pegan con
pegamento blanco.
http://www.tianguisdefisica.com/reflector3.htm 22/03/2011

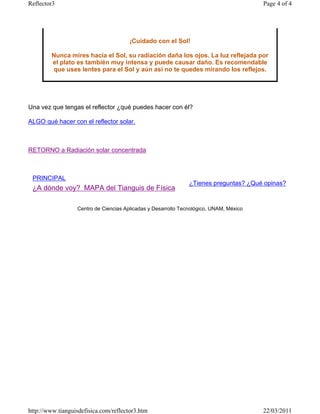

4. Reflector3 Page 4 of 4
¡Cuidado con el Sol!
Nunca mires hacia el Sol, su radiación daña los ojos. La luz reflejada por
el plato es también muy intensa y puede causar daño. Es recomendable
que uses lentes para el Sol y aún así no te quedes mirando los reflejos.
Una vez que tengas el reflector ¿qué puedes hacer con él?
ALGO qué hacer con el reflector solar.
