1. CORTESIA DEL MAESTRO :
DR. DIEGO ENRIQUEZ
PEREZ
Profesor e Investigador en
Anatomía Humana.

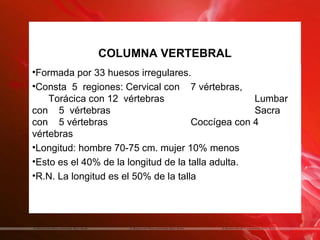

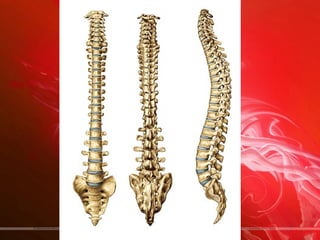

2. COLUMNA VERTEBRAL
•Formada por 33 huesos irregulares.
•Consta 5 regiones: Cervical con 7 vértebras,
Torácica con 12 vértebras Lumbar
con 5 vértebras Sacra
con 5 vértebras Coccígea con 4
vértebras
•Longitud: hombre 70-75 cm. mujer 10% menos
•Esto es el 40% de la longitud de la talla adulta.
•R.N. La longitud es el 50% de la talla
3.

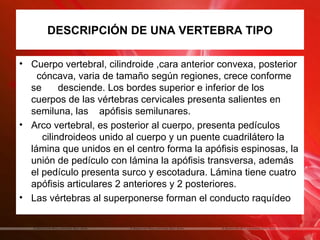

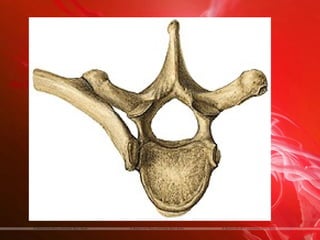

4. DESCRIPCIÓN DE UNA VERTEBRA TIPO
• Cuerpo vertebral, cilindroide ,cara anterior convexa, posterior
cóncava, varia de tamaño según regiones, crece conforme
se desciende. Los bordes superior e inferior de los
cuerpos de las vértebras cervicales presenta salientes en
semiluna, las apófisis semilunares.
• Arco vertebral, es posterior al cuerpo, presenta pedículos
cilindroideos unido al cuerpo y un puente cuadrilátero la
lámina que unidos en el centro forma la apófisis espinosas, la
unión de pedículo con lámina la apófisis transversa, además
el pedículo presenta surco y escotadura. Lámina tiene cuatro
apófisis articulares 2 anteriores y 2 posteriores.
• Las vértebras al superponerse forman el conducto raquídeo
5.

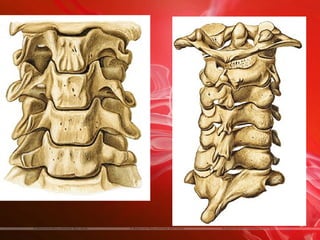

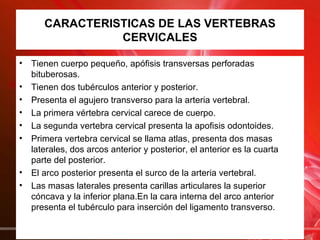

6. CARACTERISTICAS DE LAS VERTEBRAS
CERVICALES
• Tienen cuerpo pequeño, apófisis transversas perforadas
bituberosas.
• Tienen dos tubérculos anterior y posterior.
• Presenta el agujero transverso para la arteria vertebral.
• La primera vértebra cervical carece de cuerpo.
• La segunda vertebra cervical presenta la apofisis odontoides.

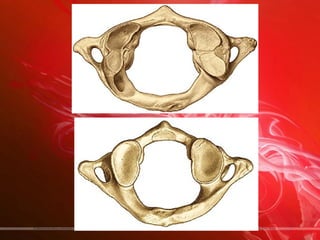

• Primera vertebra cervical se llama atlas, presenta dos masas
laterales, dos arcos anterior y posterior, el anterior es la cuarta
parte del posterior.
• El arco posterior presenta el surco de la arteria vertebral.
• Las masas laterales presenta carillas articulares la superior
cóncava y la inferior plana.En la cara interna del arco anterior
presenta el tubérculo para inserción del ligamento transverso.
7.
8.

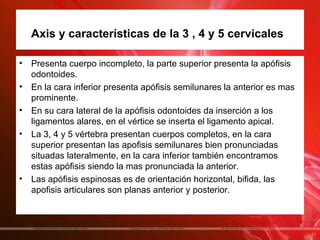

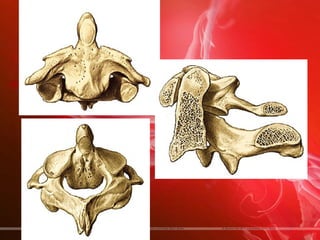

9. Axis y características de la 3 , 4 y 5 cervicales
• Presenta cuerpo incompleto, la parte superior presenta la apófisis
odontoides.
• En la cara inferior presenta apófisis semilunares la anterior es mas
prominente.
• En su cara lateral de la apófisis odontoides da inserción a los
ligamentos alares, en el vértice se inserta el ligamento apical.
• La 3, 4 y 5 vértebra presentan cuerpos completos, en la cara
superior presentan las apofisis semilunares bien pronunciadas
situadas lateralmente, en la cara inferior también encontramos
estas apófisis siendo la mas pronunciada la anterior.
• Las apófisis espinosas es de orientación horizontal, bifida, las
apofisis articulares son planas anterior y posterior.
10.

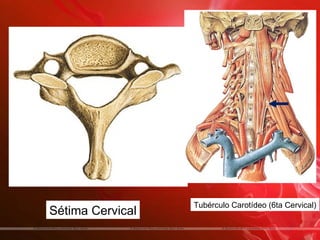

11. 6 y 7 vértebra cervical
• Presenta las apofisis semilunares en la cara superior e inferior
menos desarrolladas que las precedentes.
• La 6 vértebra tiene un tubérculo en la cara anterior de la apofisis
transversa bien prominente y a este nivel ingresa la arteria vertebral
a los agujeros transversos vertebrales.
• La 7 vértebra cervical tiene una apofisis espinosa bien prolongada
denominada apofisis prominente.
Resumiendo
Las vértebras cervicales presentan apofisis espinosas horizontales,
bifidas la lamina son de forma cuadrilátera las apofisis articulares
son planas de situación superior e inferior, todas las vértebras
cervicales presentan apofisis transversas agujereadas.

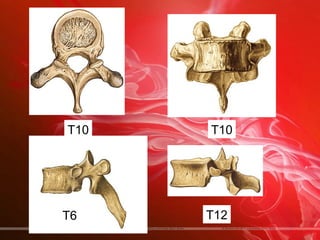

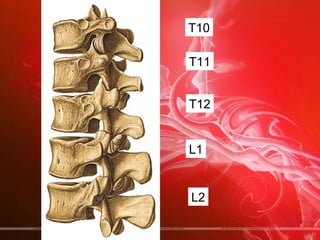

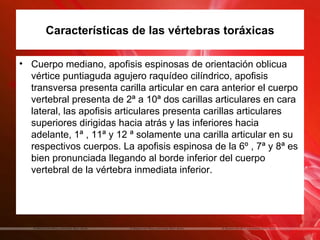

13. Características de las vértebras toráxicas
• Cuerpo mediano, apofisis espinosas de orientación oblicua
vértice puntiaguda agujero raquídeo cilíndrico, apofisis
transversa presenta carilla articular en cara anterior el cuerpo
vertebral presenta de 2ª a 10ª dos carillas articulares en cara
lateral, las apofisis articulares presenta carillas articulares
superiores dirigidas hacia atrás y las inferiores hacia
adelante, 1ª , 11ª y 12 ª solamente una carilla articular en su
respectivos cuerpos. La apofisis espinosa de la 6º , 7ª y 8ª es
bien pronunciada llegando al borde inferior del cuerpo
vertebral de la vértebra inmediata inferior.

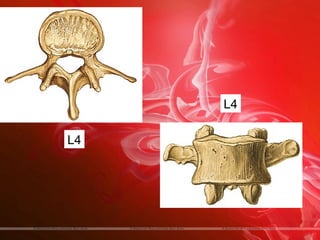

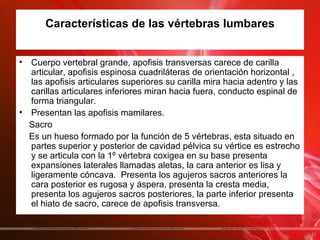

16. Características de las vértebras lumbares
• Cuerpo vertebral grande, apofisis transversas carece de carilla
articular, apofisis espinosa cuadriláteras de orientación horizontal ,
las apofisis articulares superiores su carilla mira hacia adentro y las
carillas articulares inferiores miran hacia fuera, conducto espinal de
forma triangular.
• Presentan las apofisis mamilares.

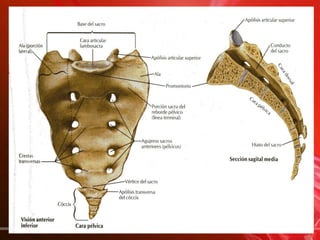

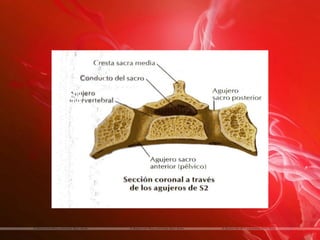

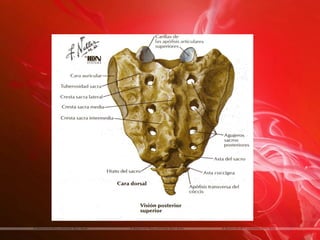

Sacro
Es un hueso formado por la función de 5 vértebras, esta situado en
partes superior y posterior de cavidad pélvica su vértice es estrecho
y se articula con la 1º vértebra coxigea en su base presenta
expansiones laterales llamadas aletas, la cara anterior es lisa y
ligeramente cóncava. Presenta los agujeros sacros anteriores la
cara posterior es rugosa y áspera, presenta la cresta media,
presenta los agujeros sacros posteriores, la parte inferior presenta
el hiato de sacro, carece de apofisis transversa.

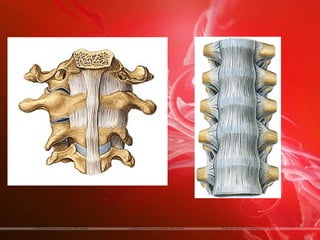

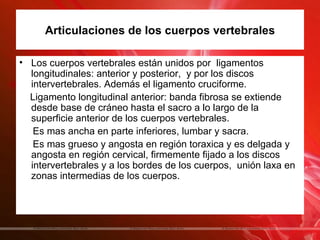

22. Articulaciones de los cuerpos vertebrales
• Los cuerpos vertebrales están unidos por ligamentos
longitudinales: anterior y posterior, y por los discos
intervertebrales. Además el ligamento cruciforme.
Ligamento longitudinal anterior: banda fibrosa se extiende
desde base de cráneo hasta el sacro a lo largo de la
superficie anterior de los cuerpos vertebrales.
Es mas ancha en parte inferiores, lumbar y sacra.
Es mas grueso y angosta en región toraxica y es delgada y
angosta en región cervical, firmemente fijado a los discos
intervertebrales y a los bordes de los cuerpos, unión laxa en
zonas intermedias de los cuerpos.
23.

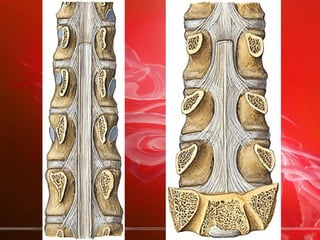

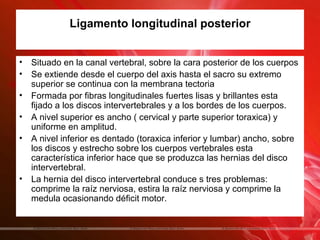

24. Ligamento longitudinal posterior
• Situado en la canal vertebral, sobre la cara posterior de los cuerpos
• Se extiende desde el cuerpo del axis hasta el sacro su extremo
superior se continua con la membrana tectoria
• Formada por fibras longitudinales fuertes lisas y brillantes esta
fijado a los discos intervertebrales y a los bordes de los cuerpos.
• A nivel superior es ancho ( cervical y parte superior toraxica) y
uniforme en amplitud.
• A nivel inferior es dentado (toraxica inferior y lumbar) ancho, sobre
los discos y estrecho sobre los cuerpos vertebrales esta
característica inferior hace que se produzca las hernias del disco
intervertebral.
• La hernia del disco intervertebral conduce s tres problemas:
comprime la raíz nerviosa, estira la raíz nerviosa y comprime la
medula ocasionando déficit motor.
25.
26.

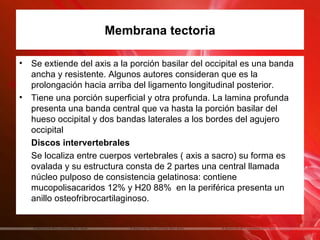

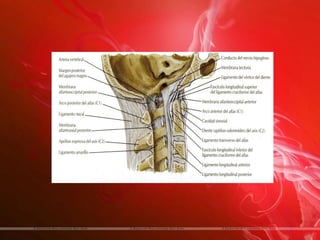

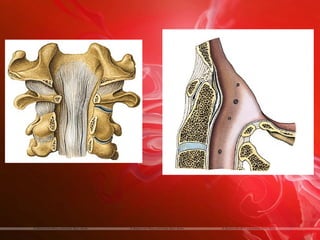

27. Membrana tectoria
• Se extiende del axis a la porción basilar del occipital es una banda
ancha y resistente. Algunos autores consideran que es la
prolongación hacia arriba del ligamento longitudinal posterior.
• Tiene una porción superficial y otra profunda. La lamina profunda
presenta una banda central que va hasta la porción basilar del
hueso occipital y dos bandas laterales a los bordes del agujero
occipital

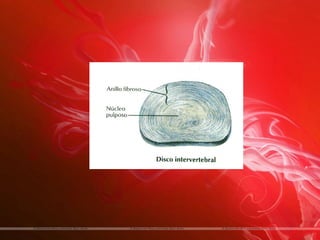

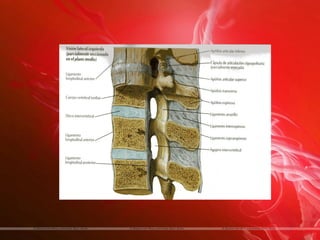

Discos intervertebrales
Se localiza entre cuerpos vertebrales ( axis a sacro) su forma es
ovalada y su estructura consta de 2 partes una central llamada
núcleo pulposo de consistencia gelatinosa: contiene
mucopolisacaridos 12% y H20 88% en la periférica presenta un
anillo osteofribrocartilaginoso.
28.
29.
30.
31.
32.
33.
34.
35.

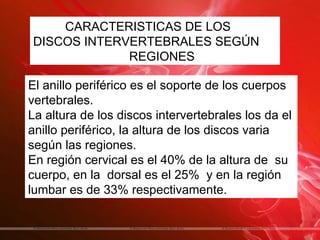

36. CARACTERISTICAS DE LOS
DISCOS INTERVERTEBRALES SEGÚN
REGIONES
El anillo periférico es el soporte de los cuerpos
vertebrales.
La altura de los discos intervertebrales los da el
anillo periférico, la altura de los discos varia
según las regiones.
En región cervical es el 40% de la altura de su
cuerpo, en la dorsal es el 25% y en la región
lumbar es de 33% respectivamente.
37.
38.
39.
40.
41.

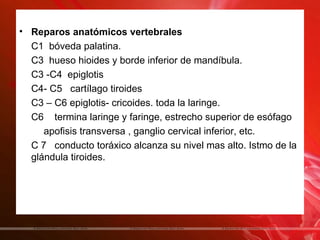

42. • Reparos anatómicos vertebrales
C1 bóveda palatina.
C3 hueso hioides y borde inferior de mandíbula.
C3 -C4 epiglotis
C4- C5 cartílago tiroides
C3 – C6 epiglotis- cricoides. toda la laringe.
C6 termina laringe y faringe, estrecho superior de esófago
apofisis transversa , ganglio cervical inferior, etc.
C 7 conducto toráxico alcanza su nivel mas alto. Istmo de la
glándula tiroides.

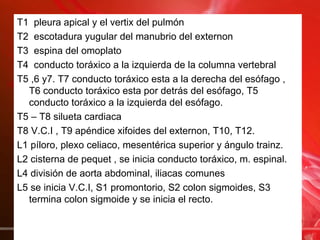

43. T1 pleura apical y el vertix del pulmón
T2 escotadura yugular del manubrio del externon
T3 espina del omoplato
T4 conducto toráxico a la izquierda de la columna vertebral
T5 ,6 y7. T7 conducto toráxico esta a la derecha del esófago ,
T6 conducto toráxico esta por detrás del esófago, T5
conducto toráxico a la izquierda del esófago.
T5 – T8 silueta cardiaca
T8 V.C.I , T9 apéndice xifoides del externon, T10, T12.
L1 píloro, plexo celiaco, mesentérica superior y ángulo trainz.
L2 cisterna de pequet , se inicia conducto toráxico, m. espinal.
L4 división de aorta abdominal, iliacas comunes
L5 se inicia V.C.I, S1 promontorio, S2 colon sigmoides, S3
termina colon sigmoide y se inicia el recto.
