2. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 2 de 11

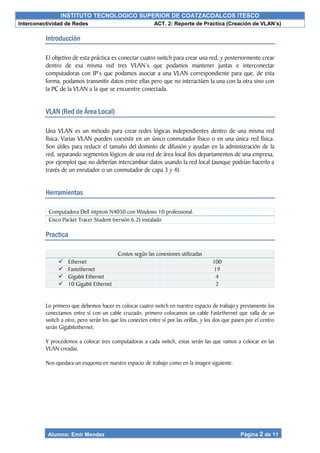

Introducción
El objetivo de esta práctica es conectar cuatro switch para crear una red, y posteriormente crear
dentro de esa misma red tres VLAN’s que podamos mantener juntas e interconectar
computadoras con IP’s que podamos asociar a una VLAN correspondiente para que, de esta
forma, podamos transmitir datos entre ellas pero que no interactúen la una con la otra sino con
la PC de la VLAN a la que se encuentre conectada.
VLAN (Red de Área Local)
Una VLAN es un método para crear redes lógicas independientes dentro de una misma red
física. Varias VLAN pueden coexistir en un único conmutador físico o en una única red física.
Son útiles para reducir el tamaño del dominio de difusión y ayudan en la administración de la
red, separando segmentos lógicos de una red de área local (los departamentos de una empresa,
por ejemplo) que no deberían intercambiar datos usando la red local (aunque podrían hacerlo a
través de un enrutador o un conmutador de capa 3 y 4).
Herramientas
Computadora Dell intpiron N4050 con Windows 10 professional.
Cisco Packet Tracer Student (versión 6.2) instalado
Practica
Costos según las conexiones utilizadas
Ethernet 100
Fastethernet 19
Gigabit Ethernet 4
10 Gigabit Ethernet 2
Lo primero que debemos hacer es colocar cuatro switch en nuestro espacio de trabajo y previamente los
conectamos entre sí con un cable cruzado, primero colocamos un cable Fastethernet que valla de un
switch a otro, pero serán los que los conecten entre sí por las orillas, y los dos que pasen por el centro
serán Gigabitethernet.
Y procedemos a colocar tres computadoras a cada switch, estas serán las que vamos a colocar en las
VLAN creadas.
Nos quedara un esquema en nuestro espacio de trabajo como en la imagen siguiente.
3. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 3 de 11

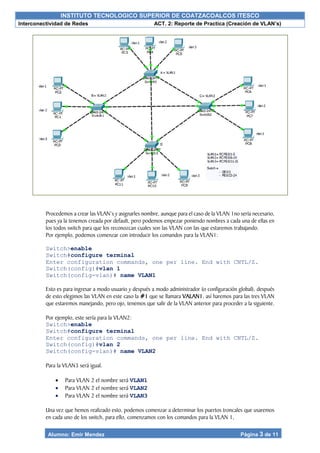

Procedemos a crear las VLAN’s y asignarles nombre, aunque para el caso de la VLAN 1no sería necesario,
pues ya la tenemos creada por default, pero podemos empezar poniendo nombres a cada una de ellas en
los todos switch para que los reconozcan cuales son las VLAN con las que estaremos trabajando.
Por ejemplo, podemos comenzar con introducir los comandos para la VLAN1:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 1
Switch(config-vlan)# name VLAN1
Esto es para ingresar a modo usuario y después a modo administrador (o configuración global), después
de esto elegimos las VLAN en este caso la #1 que se llamara VALAN1, así haremos para las tres VLAN
que estaremos manejando, pero ojo, tenemos que salir de la VLAN anterior para proceder a la siguiente.
Por ejemplo, este sería para la VLAN2:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 2
Switch(config-vlan)# name VLAN2
Para la VLAN3 será igual.
Para VLAN 2 el nombre será VLAN1
Para VLAN 2 el nombre será VLAN2
Para VLAN 2 el nombre será VLAN3
Una vez que hemos realizado esto, podemos comenzar a determinar los puertos troncales que usaremos
en cada uno de los switch, para ello, comenzamos con los comandos para la VLAN 1,
4. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 4 de 11
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface range fastethernet 0/23-24
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#exit
En este caso es el Switch 1, al igual que en los demás switch, estamos asignado los puertos troncales que
son 23-24, esos usaremos para interconectar a los switch entre sí (en este caso usamos
fastethernet por el tipo de cable ethernet de las conexiones que no van por el centro), pero
también ingresamos el siguiente comando que sea serán para conexiones gigabitethernet
(gigabitethernet por el tipo de conexión utilizada en las conexiones del centro de los switch)
Switch>enable
Switch#configure terminal
Switch(config)#interface gigabitethernet 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Nos quedara de la siguiente manera:
Ahora vamos a asignar los rangos que tendrán nuestros puertos de las PC en cada una de las VLAN’s que
hemos creado, los rangos serán los siguientes:
- VLAN 1 = 1 - 5 (y los que sobren del 16 - 22)
- VLAN 2 = 6 – 10
- VLAN 3 = 11 – 15

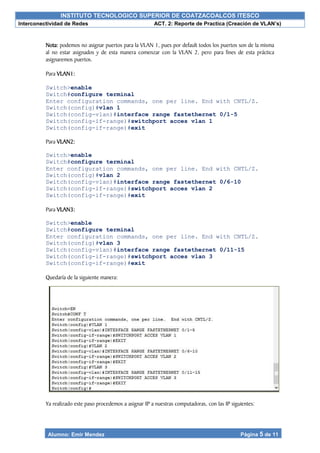

5. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 5 de 11
Nota: podemos no asignar puertos para la VLAN 1, pues por default todos los puertos son de la misma
al no estar asignados y de esta manera comenzar con la VLAN 2, pero para fines de esta práctica
asignaremos puertos.
Para VLAN1:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 1
Switch(config-vlan)#interface range fastethernet 0/1-5
Switch(config-if-range)#switchport acces vlan 1
Switch(config-if-range)#exit
Para VLAN2:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 2
Switch(config-vlan)#interface range fastethernet 0/6-10
Switch(config-if-range)#switchport acces vlan 2
Switch(config-if-range)#exit
Para VLAN3:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 3
Switch(config-vlan)#interface range fastethernet 0/11-15
Switch(config-if-range)#switchport acces vlan 3
Switch(config-if-range)#exit
Quedaría de la siguiente manera:
Ya realizado este paso procedemos a asignar IP a nuestras computadoras, con las IP siguientes:
6. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 6 de 11

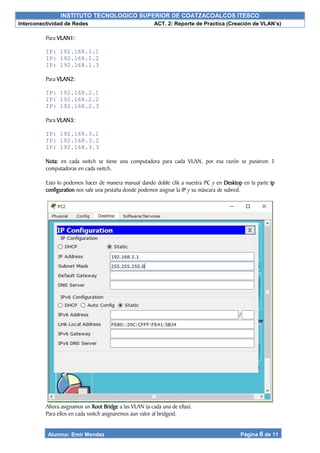

Para VLAN1:
IP: 192.168.1.1
IP: 192.168.1.2
IP: 192.168.1.3
Para VLAN2:
IP: 192.168.2.1
IP: 192.168.2.2
IP: 192.168.2.3
Para VLAN3:
IP: 192.168.3.1
IP: 192.168.3.2
IP: 192.168.3.3
Nota: en cada switch se tiene una computadora para cada VLAN, por esa razón se pusieron 3
computadoras en cada switch.
Esto lo podemos hacer de manera manual dando doble clik a nuestra PC y en Desktop en la parte ip
configuration nos sale una pestaña donde podemos asignar la IP y su máscara de subred.
Ahora asignamos un Root Bridge a las VLAN (a cada una de ellas).
Para ellos en cada switch asignaremos aun valor al bridgeid.
7. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 7 de 11

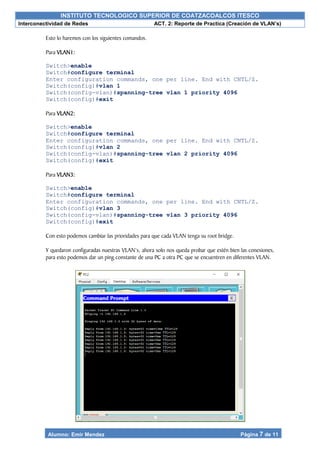

Esto lo haremos con los siguientes comandos.
Para VLAN1:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 1
Switch(config-vlan)#spanning-tree vlan 1 priority 4096
Switch(config)#exit
Para VLAN2:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 2
Switch(config-vlan)#spanning-tree vlan 2 priority 4096
Switch(config)#exit
Para VLAN3:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 3
Switch(config-vlan)#spanning-tree vlan 3 priority 4096
Switch(config)#exit
Con esto podemos cambiar las prioridades para que cada VLAN tenga su root bridge.
Y quedaron configuradas nuestras VLAN’s, ahora solo nos queda probar que estén bien las conexiones,
para esto podemos dar un ping constante de una PC a otra PC que se encuentren en diferentes VLAN.
8. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 8 de 11

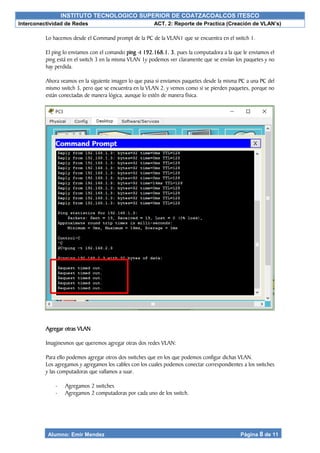

Lo hacemos desde el Command prompt de la PC de la VLAN1 que se encuentra en el switch 1.
El ping lo enviamos con el comando ping -t 192.168.1. 3, pues la computadora a la que le enviamos el
ping está en el switch 3 en la misma VLAN 1y podemos ver claramente que se envían los paquetes y no
hay perdida.
Ahora veamos en la siguiente imagen lo que pasa si enviamos paquetes desde la misma PC a una PC del
mismo switch 3, pero que se encuentra en la VLAN 2, y vemos como si se pierden paquetes, porque no
están conectadas de manera lógica, aunque lo estén de manera física.
Agregar otras VLAN
Imaginesmos que queremos agregar otras dos redes VLAN:
Para ello podemos agregar otros dos switches que en los que podemos configur dichas VLAN.
Los agregamos y agregamos los cables con los cuales podemos conectar correspondientes a los switches
y las computadoras que vallamos a suar.
- Agregamos 2 switches
- Agregamos 2 computadoras por cada uno de los switch.
9. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 9 de 11

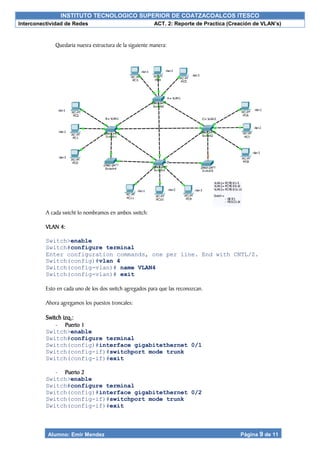

Quedaria nuesra estructura de la siguiente manera:
A cada swicht lo nombramos en ambos switch:
VLAN 4:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 4
Switch(config-vlan)# name VLAN4
Switch(config-vlan)# exit
Esto en cada uno de los dos switch agregados para que las reconozcan.
Ahora agregamos los puestos troncales:
Switch izq.:
- Puerto 1
Switch>enable
Switch#configure terminal
Switch(config)#interface gigabitethernet 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
- Puerto 2
Switch>enable
Switch#configure terminal
Switch(config)#interface gigabitethernet 0/2
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
10. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 10 de 11

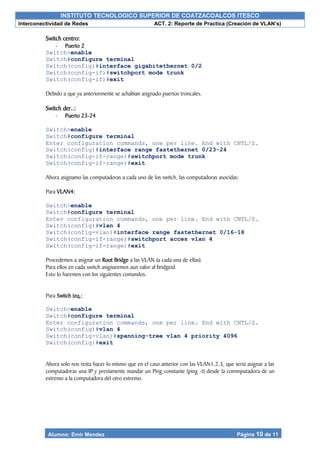

Switch centro:
- Puerto 2
Switch>enable
Switch#configure terminal
Switch(config)#interface gigabitethernet 0/2
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Debido a que ya anteriormente se a¿habian asignado puertos troncales.
Switch der..:
- Puerto 23-24
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface range fastethernet 0/23-24
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#exit
Ahora asignamo las computadoras a cada uno de los switch, las computadoras asocidas:
Para VLAN4:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 4
Switch(config-vlan)#interface range fastethernet 0/16-18
Switch(config-if-range)#switchport acces vlan 4
Switch(config-if-range)#exit
Procedemos a asignar un Root Bridge a las VLAN (a cada una de ellas).
Para ellos en cada switch asignaremos aun valor al bridgeid.
Esto lo haremos con los siguientes comandos.
Para Switch izq.:
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 4
Switch(config-vlan)#spanning-tree vlan 4 priority 4096
Switch(config)#exit
Ahora solo nos resta hacer lo mismo que en el caso anterior con las VLAN1,2,3, que seria asignar a las
computadoras una IP y previamente mandar un Ping constante (ping -t) desde la commputadora de un
extremo a la computadora del otro extremo.

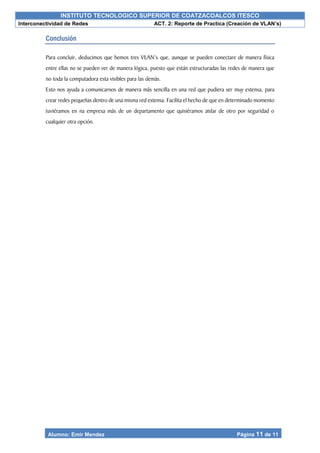

11. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT. 2: Reporte de Practica (Creación de VLAN’s)
Alumno: Emir Mendez Página 11 de 11
Conclusión
Para concluir, deducimos que hemos tres VLAN’s que, aunque se pueden conectare de manera física
entre ellas no se pueden ver de manera lógica, puesto que están estructuradas las redes de manera que
no toda la computadora esta visibles para las demás.
Esto nos ayuda a comunicarnos de manera más sencilla en una red que pudiera ser muy extensa, para
crear redes pequeñas dentro de una misma red extensa. Facilita el hecho de que en determinado momento
tuviéramos en na empresa más de un departamento que quisiéramos aislar de otro por seguridad o
cualquier otra opción.
