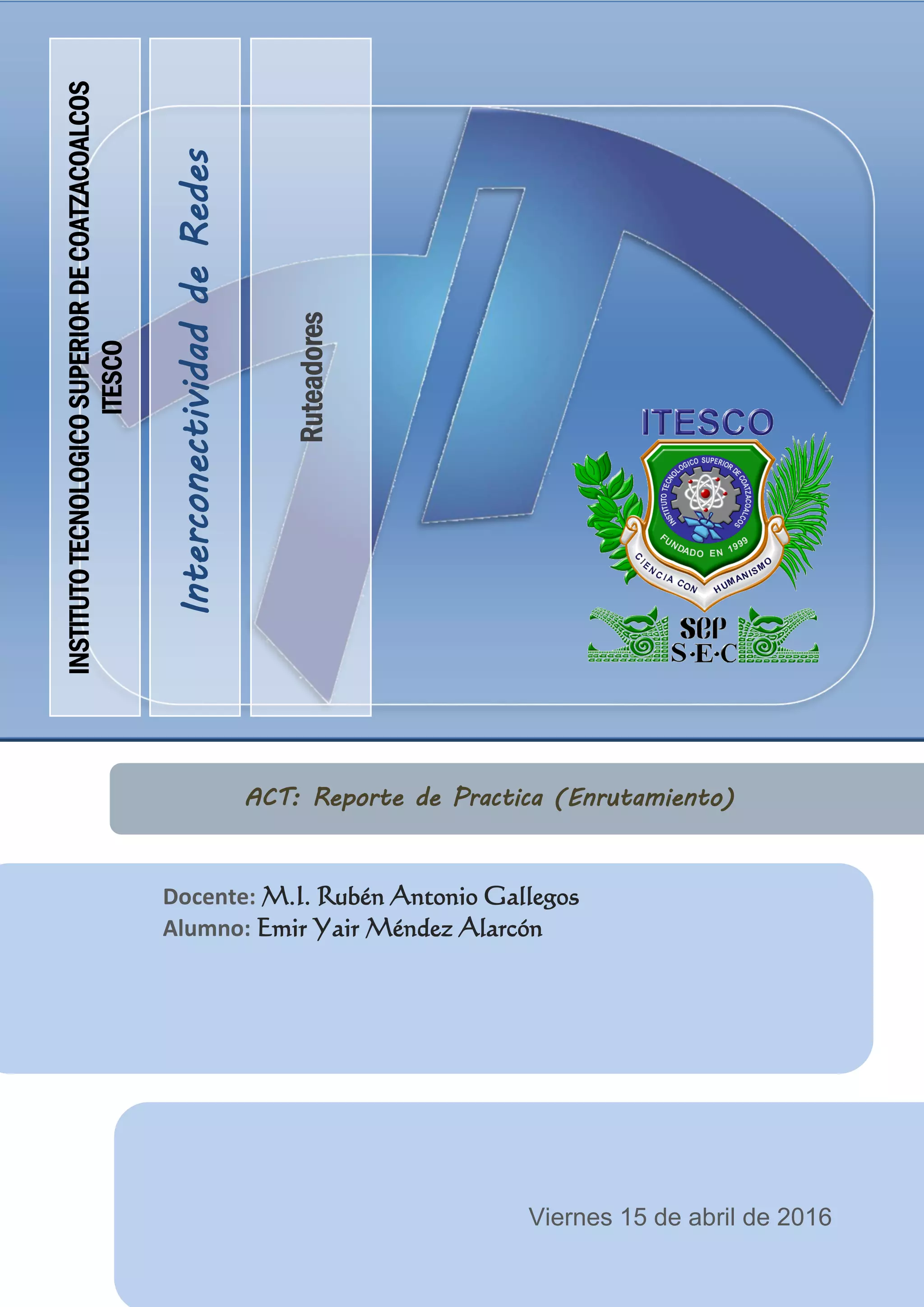

Este documento describe los pasos para configurar la interconexión de redes mediante el uso de dos routers y seis VLAN. Primero, se configuran los puertos troncales en tres switches para conectarlos entre sí y a los routers. Luego, se configura el protocolo VTP en uno de los switches como servidor y en los otros como clientes. Finalmente, se crean las VLAN 2, 3, 4, 5 y 6 en el switch servidor y se les asignan puertos e IPs a los dispositivos de cada VLAN para lograr la comunicación entre las redes.

1. InterconectividaddeRedes
Ruteadores
INSTITUTOTECNOLOGICOSUPERIORDECOATZACOALCOS
ITESCO
Docente: M.I. Rubén Antonio Gallegos
Alumno: Emir Yair Méndez Alarcón
ACT: Reporte de Practica (Enrutamiento)
Viernes 15 de abril de 2016

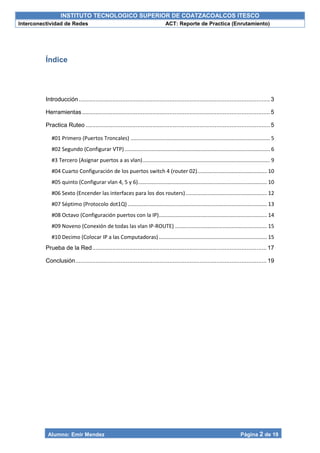

2. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 2 de 19
Índice
Introducción..................................................................................................................3
Herramientas ................................................................................................................5
Practica Ruteo ..............................................................................................................5
#01 Primero (Puertos Troncales) .............................................................................................. 5
#02 Segundo (Configurar VTP).................................................................................................. 6
#3 Tercero (Asignar puertos a as vlan)...................................................................................... 9
#04 Cuarto Configuración de los puertos switch 4 (router 02)............................................... 10
#05 quinto (Configurar vlan 4, 5 y 6)....................................................................................... 10
#06 Sexto (Encender las interfaces para los dos routers)....................................................... 12
#07 Séptimo (Protocolo dot1Q).............................................................................................. 13
#08 Octavo (Configuración puertos con la IP)......................................................................... 14
#09 Noveno (Conexión de todas las vlan IP-ROUTE) .............................................................. 15
#10 Decimo (Colocar IP a las Computadoras)......................................................................... 15
Prueba de la Red........................................................................................................17
Conclusión..................................................................................................................19

3. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 3 de 19

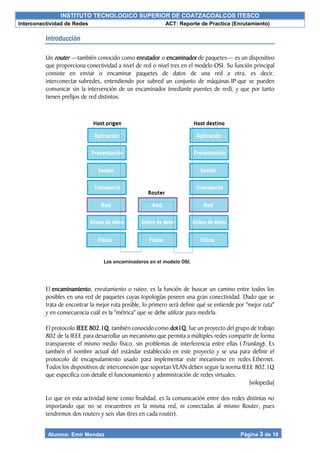

Introducción
Un router —también conocido como enrutador o encaminador de paquetes— es un dispositivo
que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal
consiste en enviar o encaminar paquetes de datos de una red a otra, es decir,
interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden
comunicar sin la intervención de un encaminador (mediante puentes de red), y que por tanto
tienen prefijos de red distintos.
El encaminamiento, enrutamiento o ruteo, es la función de buscar un camino entre todos los
posibles en una red de paquetes cuyas topologías poseen una gran conectividad. Dado que se
trata de encontrar la mejor ruta posible, lo primero será definir qué se entiende por "mejor ruta"
y en consecuencia cuál es la "métrica" que se debe utilizar para medirla.
El protocolo IEEE 802.1Q, también conocido como dot1Q, fue un proyecto del grupo de trabajo
802 de la IEEE para desarrollar un mecanismo que permita a múltiples redes compartir de forma
transparente el mismo medio físico, sin problemas de interferencia entre ellas (Trunking). Es
también el nombre actual del estándar establecido en este proyecto y se usa para definir el
protocolo de encapsulamiento usado para implementar este mecanismo en redes Ethernet.
Todos los dispositivos de interconexión que soportan VLAN deben seguir la norma IEEE 802.1Q
que especifica con detalle el funcionamiento y administración de redes virtuales.
[wikipedia]
Lo que en esta actividad tiene como finalidad, es la comunicación entre dos redes distintas no
importando que no se encuentren en la misma red, ni conectadas al mismo Router, pues
tendremos dos routers y seis vlan (tres en cada router).
Los encaminadores en el modelo OSI.

4. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 4 de 19
Índice
Introducción..................................................................................................................................3
Herramientas................................................................................................................................5
Practica Ruteo..............................................................................................................................5
#01 Primero (Puertos Troncales)............................................................................................5
#02 Segundo (Configurar VTP)................................................................................................6
#3 Tercero (Asignar puertos a as vlan)...................................................................................9
#04 Cuarto Configuración de los puertos switch 4 (router 02) ..........................................10
#05 quinto (Configurar vlan 4, 5 y 6)....................................................................................10
#06 Sexto (Encender las interfaces para los dos routers)..................................................12
#07 Séptimo (Protocolo dot1Q) ............................................................................................13
#08 Octavo (Configuración puertos con la IP) .....................................................................14
#09 Noveno (Conexión de todas las vlan IP-ROUTE)...........................................................15
#10 Decimo (Colocar IP a las Computadoras).....................................................................15
Prueba de la Red........................................................................................................................17
Conclusión ..................................................................................................................................19

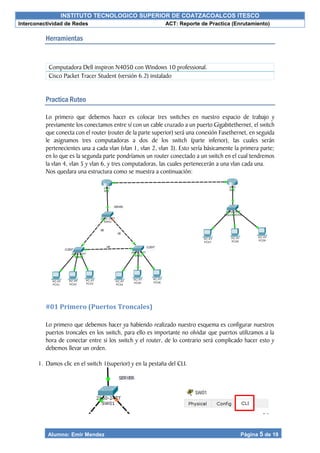

5. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 5 de 19
Herramientas
Practica Ruteo
Lo primero que debemos hacer es colocar tres switches en nuestro espacio de trabajo y
previamente los conectamos entre sí con un cable cruzado a un puerto Gigabitethernet, el switch
que conecta con el router (router de la parte superior) será una conexión Fasethernet, en seguida
le asignamos tres computadoras a dos de los switch (parte inferior), las cuales serán
pertenecientes una a cada vlan (vlan 1, vlan 2, vlan 3). Esto sería básicamente la primera parte;
en lo que es la segunda parte pondríamos un router conectado a un switch en el cual tendremos
la vlan 4, vlan 5 y vlan 6, y tres computadoras, las cuales pertenecerán a una vlan cada una.
Nos quedara una estructura como se muestra a continuación:
#01 Primero (Puertos Troncales)
Lo primero que debemos hacer ya habiendo realizado nuestro esquema es configurar nuestros
puertos troncales en los switch, para ello es importante no olvidar que puertos utilizamos a la
hora de conectar entre si los switch y el router, de lo contrario será complicado hacer esto y
debemos llevar un orden.
1. Damos clic en el switch 1(superior) y en la pestaña del CLI.
Computadora Dell inspiron N4050 con Windows 10 professional.
Cisco Packet Tracer Student (versión 6.2) instalado

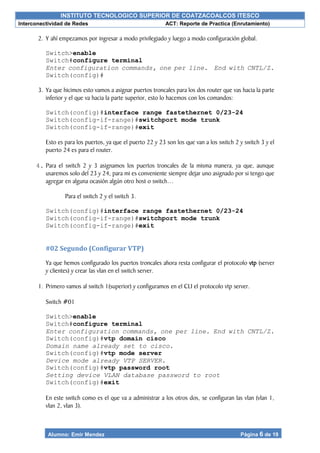

6. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 6 de 19
2. Y ahí empezamos por ingresar a modo privilegiado y luego a modo configuración global.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#
3. Ya que hicimos esto vamos a asignar puertos troncales para los dos router que vas hacia la parte
inferior y el que va hacia la parte superior, esto lo hacemos con los comandos:
Switch(config)#interface range fastethernet 0/23-24
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#exit
Esto es para los puertos, ya que el puerto 22 y 23 son los que van a los switch 2 y switch 3 y el
puerto 24 es para el router.
4. Para el switch 2 y 3 asignamos los puertos troncales de la misma manera, ya que, aunque
usaremos solo del 23 y 24, para mi es conveniente siempre dejar uno asignado por si tengo que
agregar en alguna ocasión algún otro host o switch…
Para el switch 2 y el switch 3.
Switch(config)#interface range fastethernet 0/23-24
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#exit
#02 Segundo (Configurar VTP)
Ya que hemos configurado los puertos troncales ahora resta configurar el protocolo vtp (server
y clientes) y crear las vlan en el switch server.
1. Primero vamos al switch 1(superior) y configuramos en el CLI el protocolo vtp server.
Switch #01
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vtp domain cisco
Domain name already set to cisco.
Switch(config)#vtp mode server
Device mode already VTP SERVER.
Switch(config)#vtp password root
Setting device VLAN database password to root
Switch(config)#exit
En este switch como es el que va a administrar a los otros dos, se configuran las vlan (vlan 1,
vlan 2, vlan 3).

7. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 7 de 19

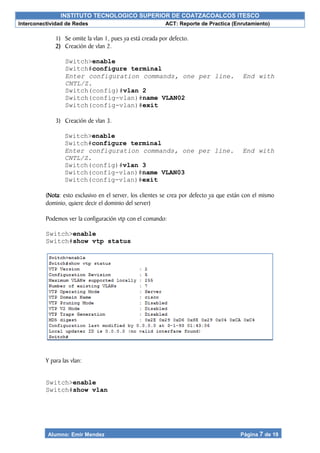

1) Se omite la vlan 1, pues ya está creada por defecto.
2) Creación de vlan 2.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#vlan 2
Switch(config-vlan)#name VLAN02
Switch(config-vlan)#exit
3) Creación de vlan 3.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#vlan 3
Switch(config-vlan)#name VLAN03
Switch(config-vlan)#exit
(Nota: esto exclusivo en el server, los clientes se crea por defecto ya que están con el mismo
dominio, quiere decir el dominio del server)
Podemos ver la configuración vtp con el comando:
Switch>enable
Switch#show vtp status
Y para las vlan:
Switch>enable
Switch#show vlan

8. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 8 de 19

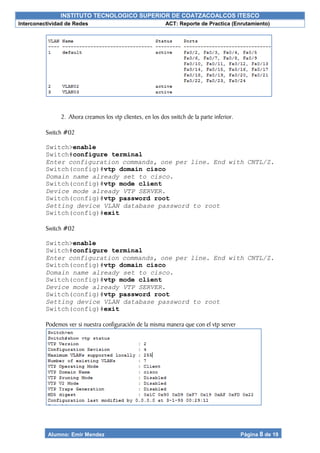

2. Ahora creamos los vtp clientes, en los dos switch de la parte inferior.
Switch #02
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vtp domain cisco
Domain name already set to cisco.
Switch(config)#vtp mode client
Device mode already VTP SERVER.
Switch(config)#vtp password root
Setting device VLAN database password to root
Switch(config)#exit
Switch #02
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vtp domain cisco
Domain name already set to cisco.
Switch(config)#vtp mode client
Device mode already VTP SERVER.
Switch(config)#vtp password root
Setting device VLAN database password to root
Switch(config)#exit
Podemos ver si nuestra configuración de la misma manera que con el vtp server

9. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 9 de 19

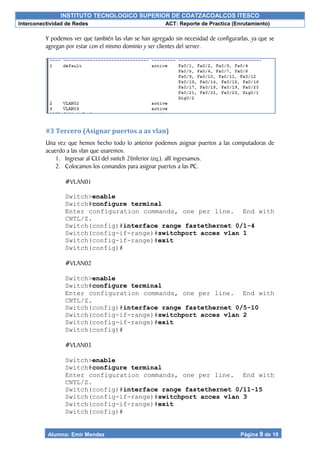

Y podemos ver que también las vlan se han agregado sin necesidad de configurarlas, ya que se
agregan por estar con el mismo dominio y ser clientes del server.
#3 Tercero (Asignar puertos a as vlan)
Una vez que hemos hecho todo lo anterior podemos asignar puertos a las computadoras de
acuerdo a las vlan que usaremos.
1. Ingresar al CLI del switch 2(inferior izq.). allí ingresamos.
2. Colocamos los comandos para asignar puertos a las PC.
#VLAN01
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#interface range fastethernet 0/1-4
Switch(config-if-range)#switchport acces vlan 1
Switch(config-if-range)#exit
Switch(config)#
#VLAN02
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#interface range fastethernet 0/5-10
Switch(config-if-range)#switchport acces vlan 2
Switch(config-if-range)#exit
Switch(config)#
#VLAN03
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#interface range fastethernet 0/11-15
Switch(config-if-range)#switchport acces vlan 3
Switch(config-if-range)#exit
Switch(config)#

10. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 10 de 19

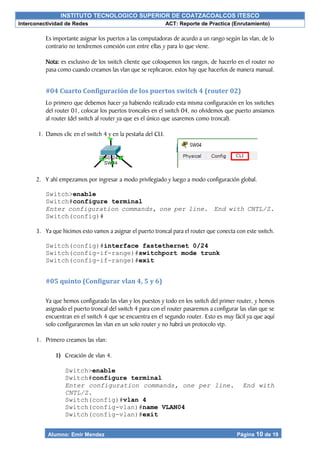

Es importante asignar los puertos a las computadoras de acurdo a un rango según las vlan, de lo
contrario no tendremos conexión con entre ellas y para lo que viene.
Nota: es exclusivo de los switch cliente que coloquemos los rangos, de hacerlo en el router no
pasa como cuando creamos las vlan que se replicaron, estos hay que hacerlos de manera manual.
#04 Cuarto Configuración de los puertos switch 4 (router 02)
Lo primero que debemos hacer ya habiendo realizado esta misma configuración en los switches
del router 01, colocar los puertos troncales en el switch 04, no olvidemos que puerto ansiamos
al router (del switch al router ya que es el único que usaremos como troncal).
1. Damos clic en el switch 4 y en la pestaña del CLI.
2. Y ahí empezamos por ingresar a modo privilegiado y luego a modo configuración global.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#
3. Ya que hicimos esto vamos a asignar el puerto troncal para el router que conecta con este switch.
Switch(config)#interface fastethernet 0/24
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#exit
#05 quinto (Configurar vlan 4, 5 y 6)
Ya que hemos configurado las vlan y los puestos y todo en los switch del primer router, y hemos
asignado el puerto troncal del switch 4 para con el router pasaremos a configurar las vlan que se
encuentran en el switch 4 que se encuentra en el segundo router. Esto es muy fácil ya que aquí
solo configuraremos las vlan en un solo router y no habrá un protocolo vtp.
1. Primero creamos las vlan:
1) Creación de vlan 4.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#vlan 4
Switch(config-vlan)#name VLAN04
Switch(config-vlan)#exit

11. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 11 de 19

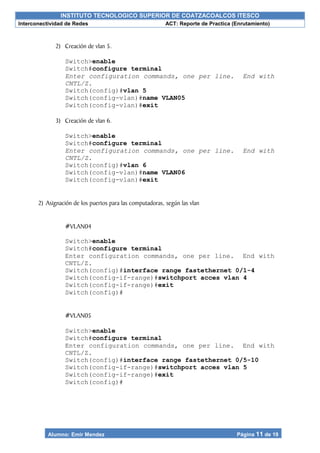

2) Creación de vlan 5.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#vlan 5
Switch(config-vlan)#name VLAN05
Switch(config-vlan)#exit
3) Creación de vlan 6.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#vlan 6
Switch(config-vlan)#name VLAN06
Switch(config-vlan)#exit
2) Asignación de los puertos para las computadoras, según las vlan
#VLAN04
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#interface range fastethernet 0/1-4
Switch(config-if-range)#switchport acces vlan 4
Switch(config-if-range)#exit
Switch(config)#
#VLAN05
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#interface range fastethernet 0/5-10
Switch(config-if-range)#switchport acces vlan 5
Switch(config-if-range)#exit
Switch(config)#

12. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 12 de 19

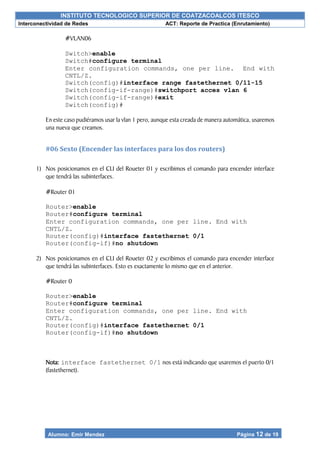

#VLAN06
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#interface range fastethernet 0/11-15
Switch(config-if-range)#switchport acces vlan 6
Switch(config-if-range)#exit
Switch(config)#
En este caso pudiéramos usar la vlan 1 pero, aunque esta creada de manera automática, usaremos
una nueva que creamos.
#06 Sexto (Encender las interfaces para los dos routers)
1) Nos posicionamos en el CLI del Roueter 01 y escribimos el comando para encender interface
que tendrá las subinterfaces.
#Router 01
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Router(config)#interface fastethernet 0/1
Router(config-if)#no shutdown
2) Nos posicionamos en el CLI del Roueter 02 y escribimos el comando para encender interface
que tendrá las subinterfaces. Esto es exactamente lo mismo que en el anterior.
#Router 0
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Router(config)#interface fastethernet 0/1
Router(config-if)#no shutdown
Nota: interface fastethernet 0/1 nos está indicando que usaremos el puerto 0/1
(fastethernet).

13. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 13 de 19

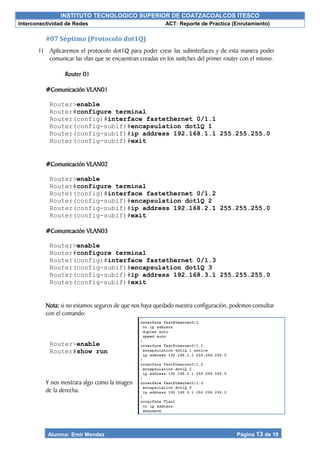

#07 Séptimo (Protocolo dot1Q)
1) Aplicaremos el protocolo dot1Q para poder crear las subinterfaces y de esta manera poder
comunicar las vlan que se encuentran creadas en los switches del primer router con el mismo.
Router 01
#Comunicación VLAN01
Router>enable
Router#configure terminal
Router(config)#interface fastethernet 0/1.1
Router(config-subif)#encapsulation dot1Q 1
Router(config-subif)#ip address 192.168.1.1 255.255.255.0
Router(config-subif)#exit
#Comunicación VLAN02
Router>enable
Router#configure terminal
Router(config)#interface fastethernet 0/1.2
Router(config-subif)#encapsulation dot1Q 2
Router(config-subif)#ip address 192.168.2.1 255.255.255.0
Router(config-subif)#exit
#Comunicación VLAN03
Router>enable
Router#configure terminal
Router(config)#interface fastethernet 0/1.3
Router(config-subif)#encapsulation dot1Q 3
Router(config-subif)#ip address 192.168.3.1 255.255.255.0
Router(config-subif)#exit
Nota: si no estamos seguros de que nos haya quedado nuestra configuración, podemos consultar
con el comando:
Router>enable
Router#show run
Y nos mostrara algo como la imagen
de la derecha.

14. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 14 de 19

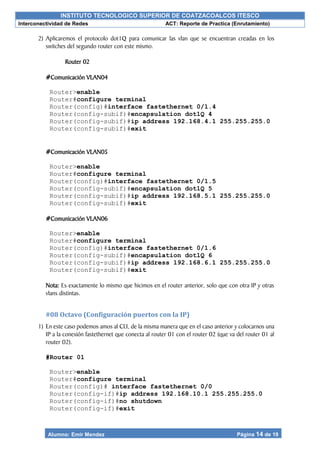

2) Aplicaremos el protocolo dot1Q para comunicar las vlan que se encuentran creadas en los
switches del segundo router con este mismo.
Router 02
#Comunicación VLAN04
Router>enable
Router#configure terminal
Router(config)#interface fastethernet 0/1.4
Router(config-subif)#encapsulation dot1Q 4
Router(config-subif)#ip address 192.168.4.1 255.255.255.0
Router(config-subif)#exit
#Comunicación VLAN05
Router>enable
Router#configure terminal
Router(config)#interface fastethernet 0/1.5
Router(config-subif)#encapsulation dot1Q 5
Router(config-subif)#ip address 192.168.5.1 255.255.255.0
Router(config-subif)#exit
#Comunicación VLAN06
Router>enable
Router#configure terminal
Router(config)#interface fastethernet 0/1.6
Router(config-subif)#encapsulation dot1Q 6
Router(config-subif)#ip address 192.168.6.1 255.255.255.0
Router(config-subif)#exit
Nota: Es exactamente lo mismo que hicimos en el router anterior, solo que con otra IP y otras
vlans distintas.
#08 Octavo (Configuración puertos con la IP)
1) En este caso podemos amos al CLI, de la misma manera que en el caso anterior y colocarnos una
IP a la conexión fastethernet que conecta al router 01 con el router 02 (que va del router 01 al
router 02).
#Router 01
Router>enable
Router#configure terminal
Router(config)# interface fastethernet 0/0
Router(config-if)#ip address 192.168.10.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

15. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 15 de 19
2) De la misma manera que en el caso anterior, colocarnos una IP a la conexión fastethernet que
conecta al router 02 con el router 01 (que va del router 02 al router 02).
#Router 02
Router>enable
Router#configure terminal
Router(config)# interface fastethernet 0/0
Router(config-if)#ip address 192.168.10.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
#09 Noveno (Conexión de todas las vlan IP-ROUTE)
Ahora que tenemos todo lo demás configurado, procedemos a conectar entre sí a los routers,
para ello, se necesitara colocar los comandos siguientes:
#Router 01
Router>enable
Router#configure terminal
Router(config)#ip route 0.0.0.0 0.0.0.0 10.0.1.2
Router(config)#exit
#Router 02
Router>enable
Router#configure terminal
Router(config)#ip route 0.0.0.0 0.0.0.0 10.0.1.1
Router(config)#exit
En cada router colocamos la dirección IP de la vlan que se encuentre en el otro router (es decir,
si estoy en el router 1 coloco la vlan del router 1) seguido de la máscara de subred de la vlan
que seleccionamos y la dirección IP del router en el que se encuentre la vlan. En este caso se
utilizan ceros para las IP de las vlan y de las máscaras de subred para ahorrarnos introducir una
a una las direcciones IP.
#10 Decimo (Colocar IP a las Computadoras)
Ahora colocaremos direcciones IP a las computadoras de cada vlan respetando el orden
asignado.
Para ello damos doble clic en cada una de las computadoras y nos
posicionamos en la parte de desktop y luego en IP configuration.
En esa parte les proporcionaremos:
I. Dirección IP
II. Mascara de Subred.
III. Gateway

16. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 16 de 19

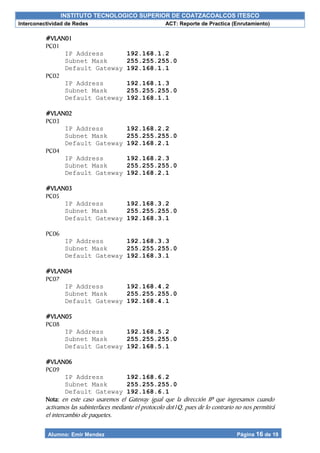

#VLAN01
PC01
IP Address 192.168.1.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.1.1
PC02
IP Address 192.168.1.3
Subnet Mask 255.255.255.0
Default Gateway 192.168.1.1
#VLAN02
PC03
IP Address 192.168.2.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.2.1
PC04
IP Address 192.168.2.3
Subnet Mask 255.255.255.0
Default Gateway 192.168.2.1
#VLAN03
PC05
IP Address 192.168.3.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.3.1
PC06
IP Address 192.168.3.3
Subnet Mask 255.255.255.0
Default Gateway 192.168.3.1
#VLAN04
PC07
IP Address 192.168.4.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.4.1
#VLAN05
PC08
IP Address 192.168.5.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.5.1
#VLAN06
PC09
IP Address 192.168.6.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.6.1
Nota: en este caso usaremos el Gateway igual que la dirección IP que ingresamos cuando
activamos las subinterfaces mediante el protocolo dot1Q, pues de lo contrario no nos permitirá
el intercambio de paquetes.

17. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 17 de 19

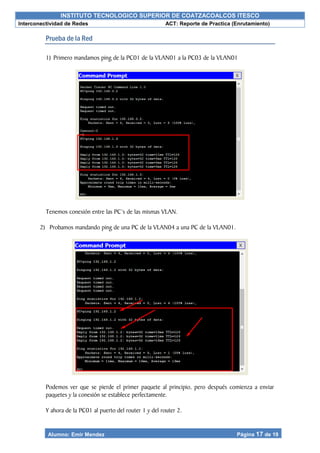

Prueba de la Red
1) Primero mandamos ping de la PC01 de la VLAN01 a la PC03 de la VLAN01
Tenemos conexión entre las PC’s de las mismas VLAN.
2) Probamos mandando ping de una PC de la VLAN04 a una PC de la VLAN01.
Podemos ver que se pierde el primer paquete al principio, pero después comienza a enviar
paquetes y la conexión se establece perfectamente.
Y ahora de la PC01 al puerto del router 1 y del router 2.

18. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 18 de 19

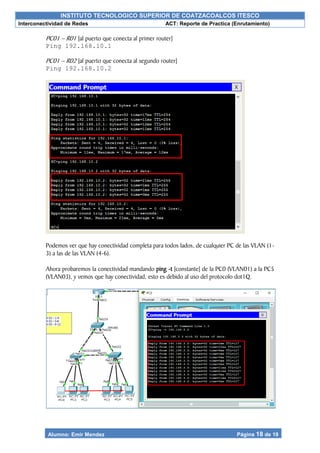

PC01 – R01 [al puerto que conecta al primer router]
Ping 192.168.10.1
PC01 – R02 [al puerto que conecta al segundo router]
Ping 192.168.10.2
Podemos ver que hay conectividad completa para todos lados, de cualquier PC de las VLAN (1-
3) a las de las VLAN (4-6).
Ahora probaremos la conectividad mandando ping -t [constante] de la PC0 (VLAN01) a la PC5
(VLAN03), y vemos que hay conectividad, esto es debido al uso del protocolo dot1Q.

19. INSTITUTO TECNOLOGICO SUPERIOR DE COATZACOALCOS ITESCO
Interconectividad de Redes ACT: Reporte de Practica (Enrutamiento)
Alumno: Emir Mendez Página 19 de 19

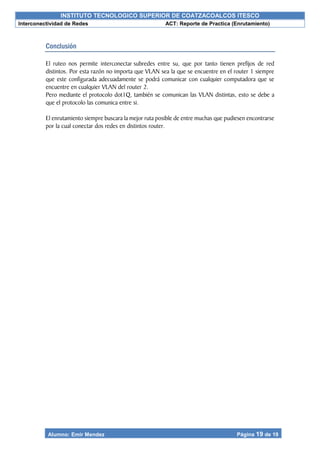

Conclusión
El ruteo nos permite interconectar subredes entre su, que por tanto tienen prefijos de red
distintos. Por esta razón no importa que VLAN sea la que se encuentre en el router 1 siempre
que este configurada adecuadamente se podrá comunicar con cualquier computadora que se
encuentre en cualquier VLAN del router 2.
Pero mediante el protocolo dot1Q, también se comunican las VLAN distintas, esto se debe a
que el protocolo las comunica entre si.
El enrutamiento siempre buscara la mejor ruta posible de entre muchas que pudiesen encontrarse
por la cual conectar dos redes en distintos router.
