1. Republica Bolivariana de Venezuela
MPPEUCT – IUP Santiago Mariño
Extensión Cabimas – Arquitectura
Construcción III – Actividad 2
Zoimel Gutiérrez – CI 28059225
1. Graficar la distribución esquemática del trazado de tuberías, los diámetros
requeridos según normativa para los ambientes sanitarios en una vivienda o
edificio.
(Adjuntado en Documento separado)
2. Determinar las características de los sistemas hidráulicos, limitaciones y su
aplicación en un proyecto arquitectónico.
Sistema Directo de Agua
Este sistema se abastece directamente de la red Pública, es decir que el agua
proveniente de las redes exteriores, ingresa directamente a los servicios Sanitarios, sin
ningún equipo de Almacenamiento, sea cisterna o Tanque Elevado.
- Lo Bueno
Es Ecológica, ya que no depende de Una Bomba centrifuga que consume electricidad
( KW/H)
Es mas económico, ya que se ahorra en comprar tanques de politieleno y hacer una
cisterna subterránea y/o tanque elevado de concreto.
- Lo Malo
Depende mucho de la presión disponible de la Red Pública, que en lima generalmente
es de 15PSI
Si se presenta algún Corte por mantenimiento de Tuberías exteriores de Agua por
Parte de la Empresa Concesionaria, el suministro de Agua se corta, perjudicando a los
usuarios que optaron por este sistema.
No es recomendable para edificios de 3 pisos ya que los últimos niveles posiblemente
no cuenten con presión suficiente por las variaciones horarias de presión.
Sistema Indirecto de Agua
Se dice indirecto ya que el agua proveniente de la red pública no llega directamente a
los equipos, sino llegan indirectamente por medio de una cisterna y una bomba que
eleva el agua al Tanque Elevado, en este caso cuando la presión de la red publica no

2. es suficiente para abastecer a los pisos altos requerirá este sistema con su variantes
acá explicadas en casos
- Cisterna-bomba Centrifuga-Tanque Elevado
En este Caso el agua ingresa de la red pública a la cisterna, esta por medio de una
bomba centrifuga eleva el agua al tanque elevado, y este por medio de la gravedad
abastece a todos los puntos de agua.
 Vivienda Unifamiliar de 2 Pisos
 Cisterna Bomba Centrifuga-Tanque Elevado
Es recomendable que el proyectista visite el terreno y se averigüe a presión disponible
del predio, para así hacer cálculos más precisos.
- Lo bueno
Sistema usado mayoritariamente, en viviendas unifamiliares y edificios multifamiliares
a nivel Nacional
Se puede remplazar en vez de un tanque de Concreto con tanque de polietileno de
1.5m3 o de 2.5m3 depende de la dotacion diaria.
Es un sistema abastecedor doble en casos de corte de agua, ya que se tiene reserva
en la Cisterna y el Tanque Elevado.
Buenas Presiones Internas.
- Lo Malo
Que se debe hacer cada año una limpieza a la Cisterna y al Tanque Elevado
Tiene Consumo eléctrico (KW/H), por lo tanto el funcionamiento de la Bomba será
registrada y facturada.
Es Antiestético por la Presencia de el Tanque Elevado que "ensucia" la Fachada si es
que se propone a la vista del peatón a nivel vereda
-Cisterna-Bombas Centrifugas (3 bombas)-tanque Elevado
Es lo mismo que el anterior caso sólo que va nesecitar unas 3 bombas ( 2 en
funcionamiento y una en Stand By) de un caballaje mayor para así vencer la altura
dinámica total, así poder elevar el agua al tanque elevado y este por medio de la
gravedad abastece los departamentos internos.
- Lo bueno
Sistema Muy Eficiente usado en muchos Edificios multifamiliares.
Es un sistema abastecedor en casos de corte de agua, el tanque elevado seguirá
abasteciendo a los diferentes puntos por gravedad ya que se tiene reserva.
- Lo Malo

3. Que se debe hacer cada año una limpieza del Tanque Elevado
La bomba tiene gran caballaje y por lo tanto tiene Consumo eléctrico (KW/H) que sera
elevado por la cantidad de agua.
La dimensiones de la Cisterna son Enormes, ya que además como pide el Reglamento
Nacional de Edificaciones para edificios de 15 metros de altura, deberá tener como
mínimo 25m3 sólo de agua contra incendios, aparte de la dotación diaria que estimada
sera unos 30 m3, por lo tanto sera una cisterna muy cara de hacer y dar
mantenimiento de Limpieza.
Los pisos inferiores tendrán una sobrepresión por diferencias de alturas Estáticas (
concepto de Vasos Comunicantes) aunque eso se resuelve proponiendo "Válvulas
Reductoras de Presión" que son caras.
-Con equipo Hidroneumático
En este caso se utiliza un equipo hidroneumático que es un dispositivo que trabaja la
presión del Airé, se basa al principio de Elasticidad del aire cuando es sometido a
presión dentro de la Cámara, este sistema es muy bueno para viviendas
unifamiliares, pero OJO, no para edificios, los fabricantes ( como hidrostal) te dirán que
sí es posible, y es verdad, pero el sistema se hace caro por el hecho de que el
hidroneumático trabajará mucho más para elevar el agua a los pisos superiores
haciendo el sistema caro por el consumo eléctrico de la bomba que inyecta el agua
cada ciclo que se vacía dentro de la membrana del Hidroneumático, además del
mantenimiento que se le hará.
- Lo Bueno
Se evita el tanque elevado que tanto nos disgusta a los Arquitectos, por obvias
cuestiones estéticas.
Buena Presión de agua en todos los puntos de agua en la vivienda
- Lo Malo
Cuando se corta el fluido eléctrico la bomba deja de inyectar agua al tanque
hidroneumatico y este trabaja poco tiempo, es por es que es fundamental que haya
fluido eléctrico para su funcionamiento
Es un sistema que ya no se esta usando mucho ya que ocupa espacio, ahora el
sistema de Bombas de VV y PC son las que las están opacando a este sistema.
No se recomienda usar en edificios de mas de 4 pisos ya que el sistema es muy
costoso, mas que todo por mantenimiento del equipo , por el enorme tamaño del
tanque Hidroneumático que ocupará en el cuarto de máquinas ( vease catálogos) y por
el consumo de KW/h que facturará.
- Con bombas de Velocidad Variable y Presión Constante

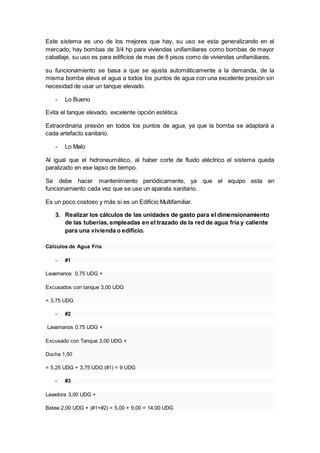

4. Este sistema es uno de los mejores que hay, su uso se esta generalizando en el
mercado, hay bombas de 3/4 hp para viviendas unifamiliares como bombas de mayor
caballaje, su uso es para edificios de mas de 8 pisos como de viviendas unifamiliares.
su funcionamiento se basa a que se ajusta automáticamente a la demanda, de la
misma bomba eleva el agua a todos los puntos de agua con una excelente presión sin
necesidad de usar un tanque elevado.
- Lo Bueno
Evita el tanque elevado, excelente opción estética.
Extraordinaria presión en todos los puntos de agua, ya que la bomba se adaptará a
cada artefacto sanitario.
- Lo Malo
Al igual que el hidroneumático, al haber corte de fluido eléctrico el sistema queda
paralizado en ese lapso de tiempo.
Se debe hacer mantenimiento periódicamente, ya que el equipo esta en
funcionamiento cada vez que se use un aparata sanitario.
Es un poco costoso y más si es un Edificio Multifamiliar.
3. Realizar los cálculos de las unidades de gasto para el dimensionamiento
de las tuberías, empleadas en el trazado de la red de agua fría y caliente
para una vivienda o edificio.
Cálculos de Agua Fría
- #1
Lavamanos 0,75 UDG +
Excusados con tanque 3,00 UDG
= 3,75 UDG
- #2
Lavamanos 0,75 UDG +
Excusado con Tanque 3,00 UDG +
Ducha 1,50
= 5,25 UDG + 3,75 UDG (#1) = 9 UDG
- #3
Lavadora 3,00 UDG +
Batea 2,00 UDG + (#1+#2) = 5,00 + 9,00 = 14,00 UDG

5. - #4
Lavaplatos 2,00 +
(#1 + #2 + #4 ) = 2,00 + 14,00 = 16 UDG
Calculo Agua Caliente
- #1
Lavamanos 0,75 UDG
- #2
Lavamanos 0,75 UDG +
Ducha 1,50
= 2,25 UDG + 0,75 UDG (#1) = 3 UDG
- #3
Lavadora 3,00 UDG +
Batea 2,00 UDG + (#1+#2) = 5,00 + 3,00 = 8,00 UDG
- #4
Lavaplatos 2,00 +
(#1 + #2 + #4 ) = 2,00 + 8,00 = 10 UDG
