UNEXPO                    Instrumentacion y Control
                                   de Procesos
     Sistema de Control

Condiciones del Sistema    Sistema en Estudio     Control de Nivel Horizontal de una Plataforma
                                                  Giratoria
     Ecuaciones Fisicas

   Diagrama de Bloques

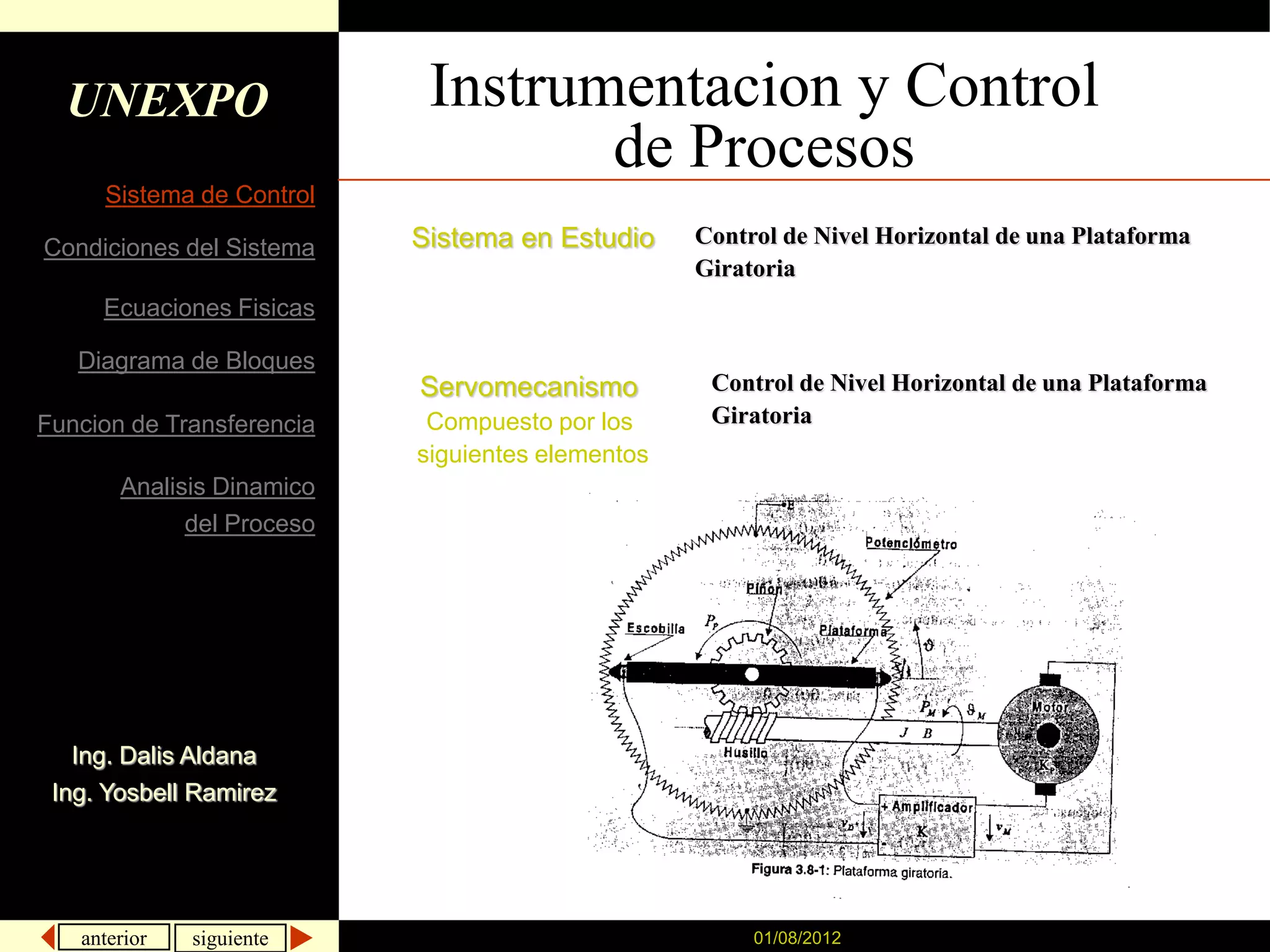

                           Servomecanismo          Control de Nivel Horizontal de una Plataforma
Funcion de Transferencia    Compuesto por los      Giratoria
                           siguientes elementos
       Analisis Dinamico
             del Proceso




   Ing. Dalis Aldana
 Ing. Yosbell Ramirez




   anterior   siguiente                                01/08/2012

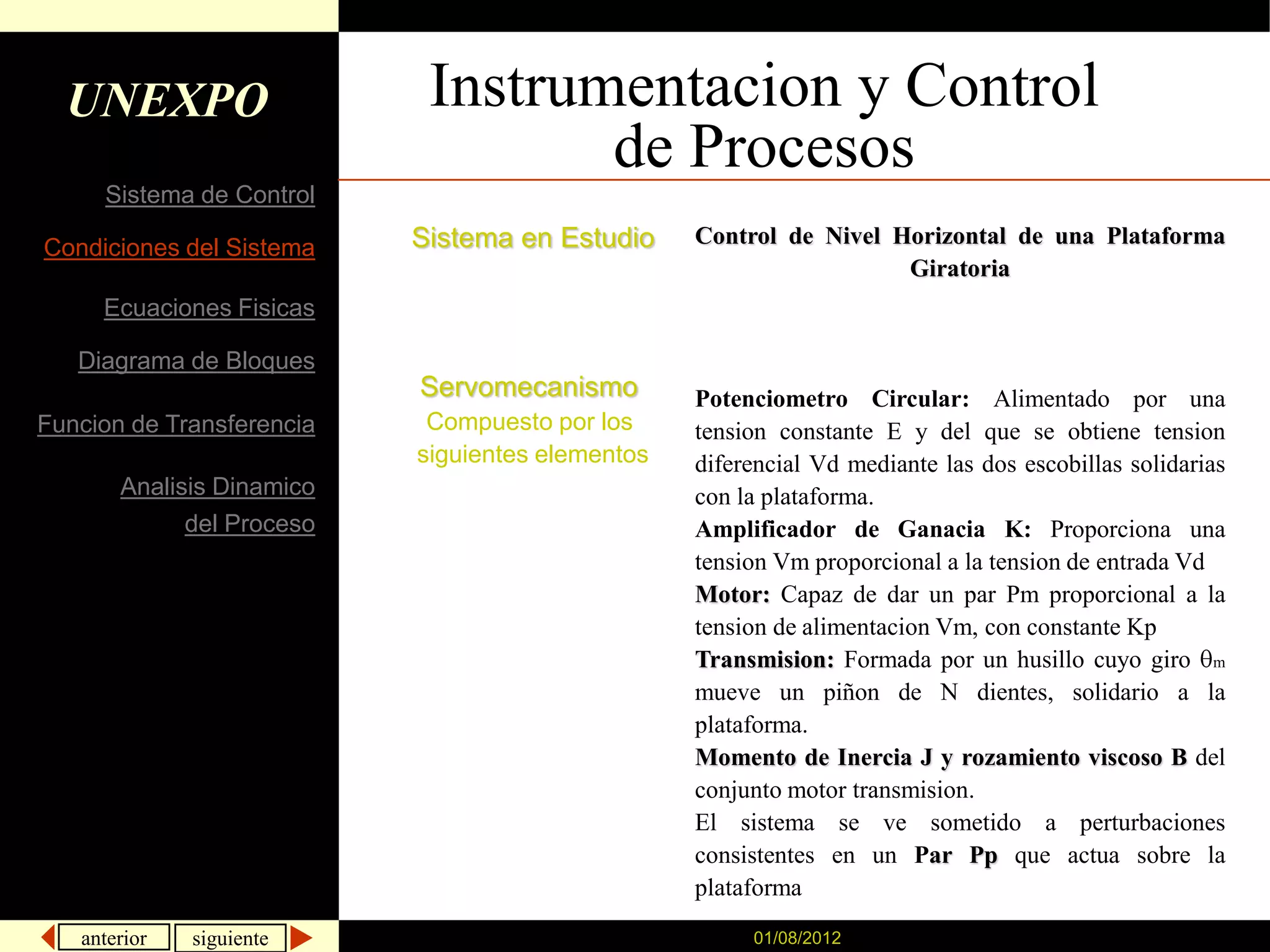

UNEXPO                    Instrumentacion y Control
                                   de Procesos
     Sistema de Control

Condiciones del Sistema    Sistema en Estudio     Control de Nivel Horizontal de una Plataforma
                                                                    Giratoria
     Ecuaciones Fisicas

   Diagrama de Bloques
                           Servomecanismo         Potenciometro Circular: Alimentado por una
Funcion de Transferencia    Compuesto por los     tension constante E y del que se obtiene tension
                           siguientes elementos   diferencial Vd mediante las dos escobillas solidarias
       Analisis Dinamico                          con la plataforma.
             del Proceso                          Amplificador de Ganacia K: Proporciona una
                                                  tension Vm proporcional a la tension de entrada Vd
                                                  Motor: Capaz de dar un par Pm proporcional a la
                                                  tension de alimentacion Vm, con constante Kp
                                                  Transmision: Formada por un husillo cuyo giro m
                                                  mueve un piñon de N dientes, solidario a la
                                                  plataforma.
                                                  Momento de Inercia J y rozamiento viscoso B del
                                                  conjunto motor transmision.
                                                  El sistema se ve sometido a perturbaciones
                                                  consistentes en un Par Pp que actua sobre la
                                                  plataforma

   anterior   siguiente                                01/08/2012

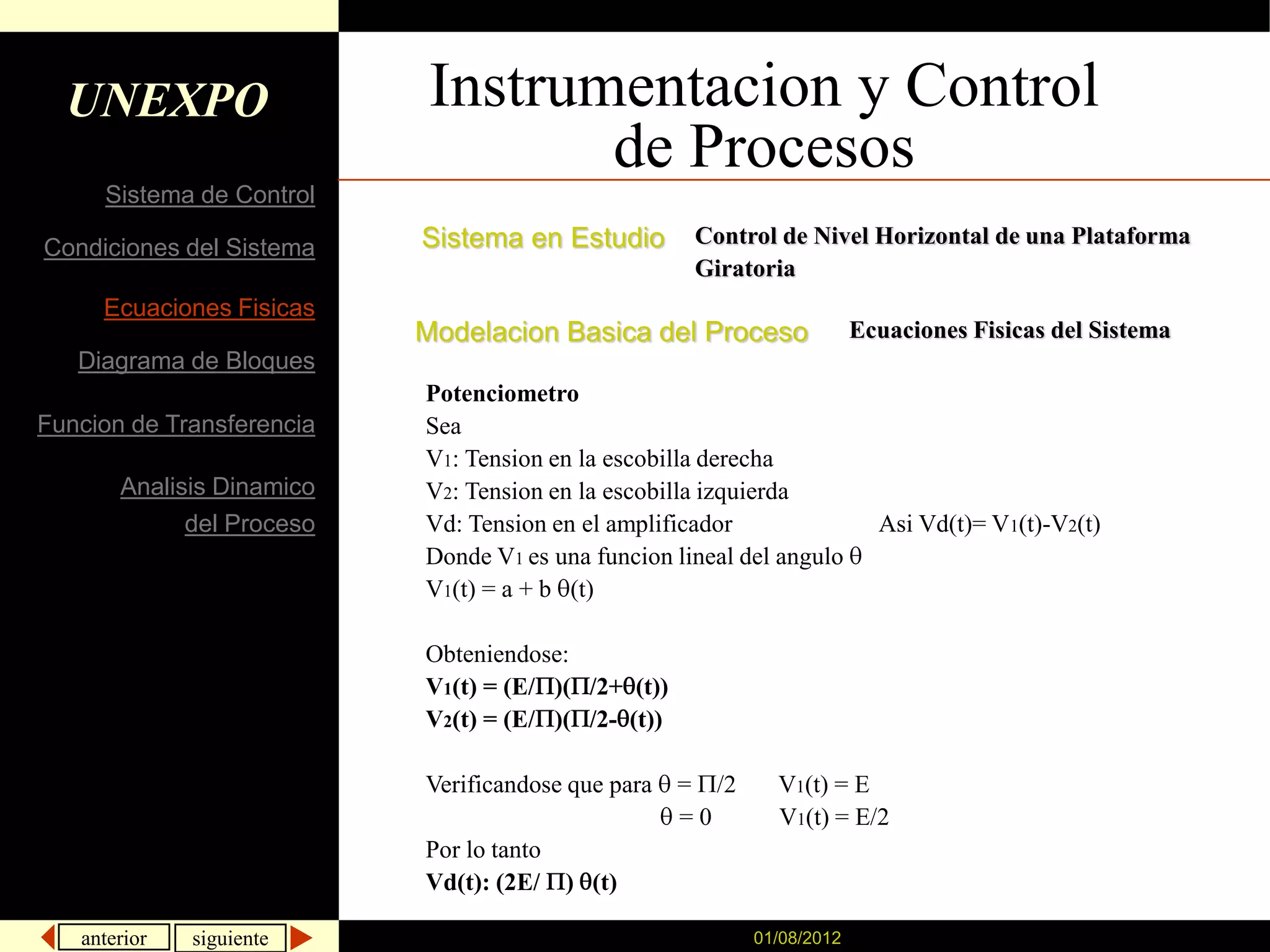

UNEXPO                    Instrumentacion y Control
                                   de Procesos
     Sistema de Control

Condiciones del Sistema    Sistema en Estudio         Control de Nivel Horizontal de una Plataforma
                                                      Giratoria
     Ecuaciones Fisicas
                           Modelacion Basica del Proceso                 Ecuaciones Fisicas del Sistema
   Diagrama de Bloques
                           Potenciometro
Funcion de Transferencia   Sea
                           V1: Tension en la escobilla derecha
       Analisis Dinamico   V2: Tension en la escobilla izquierda
             del Proceso   Vd: Tension en el amplificador                  Asi Vd(t)= V1(t)-V2(t)
                           Donde V1 es una funcion lineal del angulo
                           V1(t) = a + b (t)

                           Obteniendose:
                           V1(t) = (E/ )( /2+ (t))
                           V2(t) = (E/ )( /2- (t))

                           Verificandose que para    = /2     V1(t) = E
                                                     =0       V1(t) = E/2
                           Por lo tanto
                           Vd(t): (2E/ ) (t)

   anterior   siguiente                                     01/08/2012

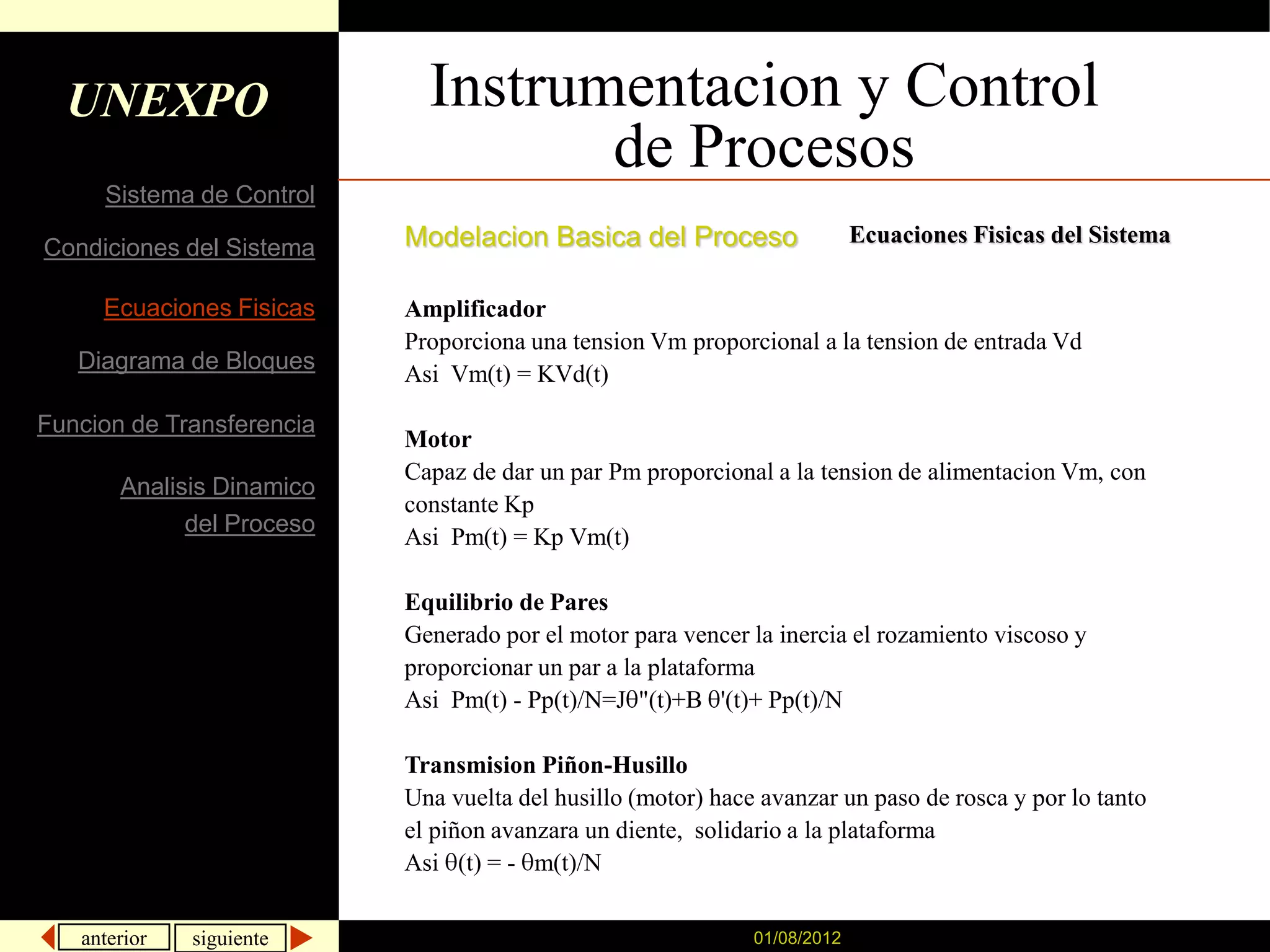

UNEXPO                     Instrumentacion y Control
                                    de Procesos
     Sistema de Control
                           Modelacion Basica del Proceso                   Ecuaciones Fisicas del Sistema
Condiciones del Sistema

     Ecuaciones Fisicas    Amplificador
                           Proporciona una tension Vm proporcional a la tension de entrada Vd
   Diagrama de Bloques
                           Asi Vm(t) = KVd(t)

Funcion de Transferencia
                           Motor
                           Capaz de dar un par Pm proporcional a la tension de alimentacion Vm, con
       Analisis Dinamico
                           constante Kp
             del Proceso
                           Asi Pm(t) = Kp Vm(t)

                           Equilibrio de Pares
                           Generado por el motor para vencer la inercia el rozamiento viscoso y
                           proporcionar un par a la plataforma
                           Asi Pm(t) - Pp(t)/N=J "(t)+B '(t)+ Pp(t)/N

                           Transmision Piñon-Husillo
                           Una vuelta del husillo (motor) hace avanzar un paso de rosca y por lo tanto
                           el piñon avanzara un diente, solidario a la plataforma
                           Asi (t) = - m(t)/N


   anterior   siguiente                                       01/08/2012

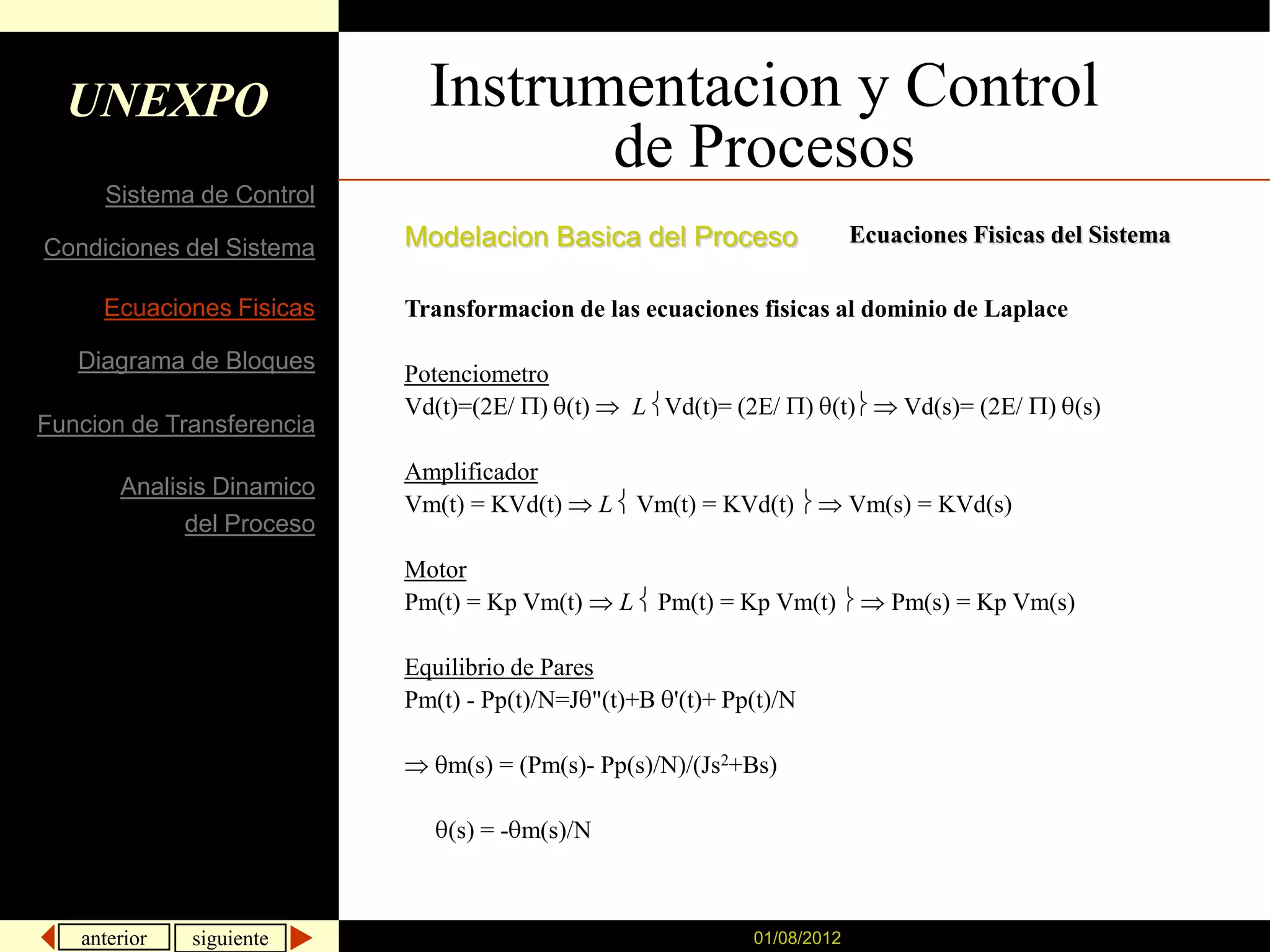

UNEXPO                     Instrumentacion y Control
                                    de Procesos
     Sistema de Control
                           Modelacion Basica del Proceso                 Ecuaciones Fisicas del Sistema
Condiciones del Sistema

     Ecuaciones Fisicas    Transformacion de las ecuaciones fisicas al dominio de Laplace

   Diagrama de Bloques
                           Potenciometro
                           Vd(t)=(2E/ ) (t)       L Vd(t)= (2E/     ) (t)     Vd(s)= (2E/   ) (s)
Funcion de Transferencia
                           Amplificador
       Analisis Dinamico
                           Vm(t) = KVd(t)       L Vm(t) = KVd(t)         Vm(s) = KVd(s)
             del Proceso
                           Motor
                           Pm(t) = Kp Vm(t)      L Pm(t) = Kp Vm(t)         Pm(s) = Kp Vm(s)

                           Equilibrio de Pares
                           Pm(t) - Pp(t)/N=J "(t)+B '(t)+ Pp(t)/N

                               m(s) = (Pm(s)- Pp(s)/N)/(Js2+Bs)

                               (s) = - m(s)/N



   anterior   siguiente                                     01/08/2012
UNEXPO                        Instrumentacion y Control
                                       de Procesos
     Sistema de Control

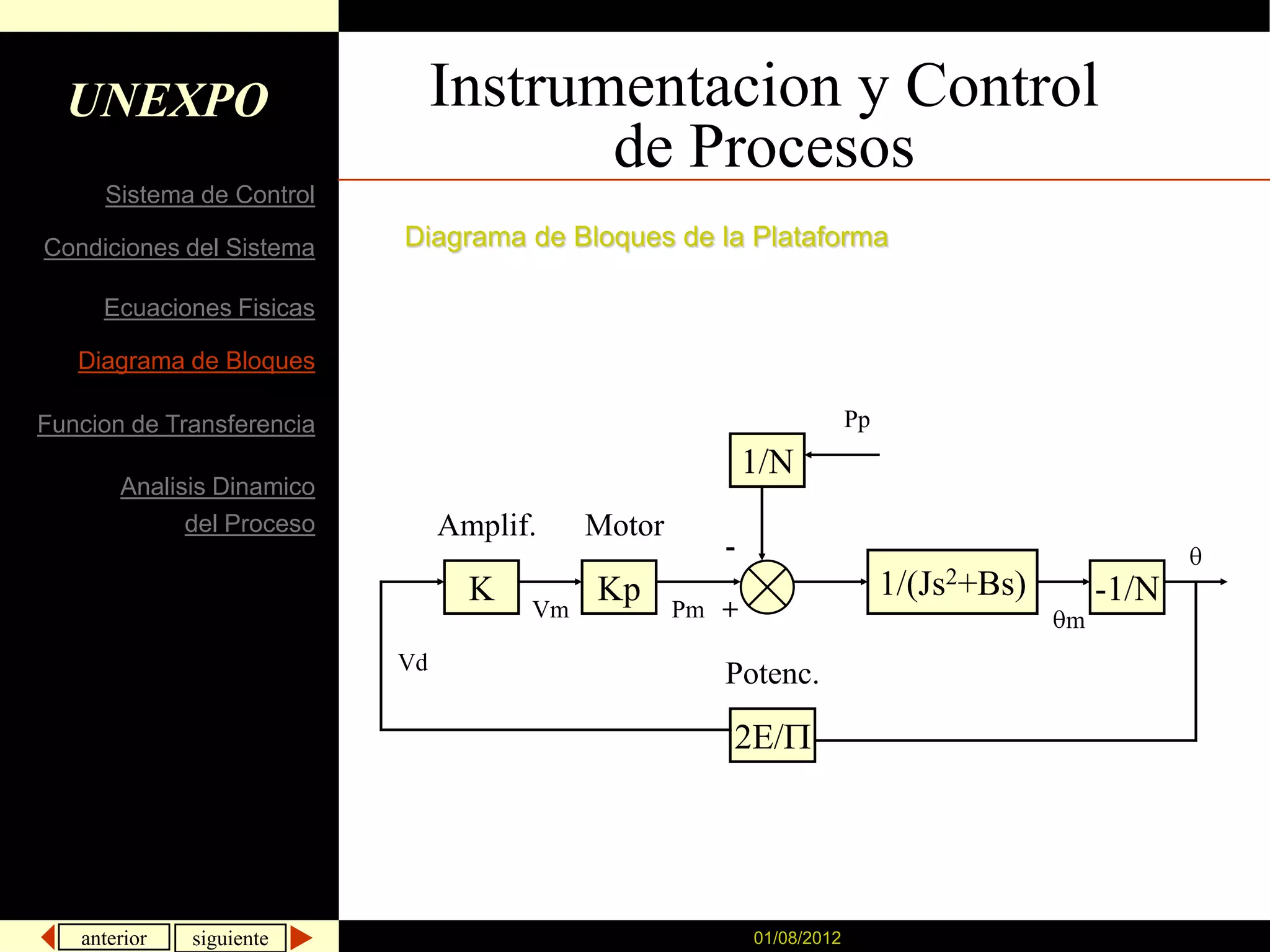

Condiciones del Sistema    Diagrama de Bloques de la Plataforma

     Ecuaciones Fisicas

   Diagrama de Bloques

Funcion de Transferencia                                               Pp
                                                          1/N
       Analisis Dinamico
             del Proceso        Amplif.    Motor
                                                      -
                                  K        Kp                               1/(Js2+Bs)       -1/N
                                      Vm           Pm +                                  m
                           Vd
                                                      Potenc.

                                                      2E/




   anterior   siguiente                                   01/08/2012
UNEXPO                     Instrumentacion y Control
                                    de Procesos
     Sistema de Control

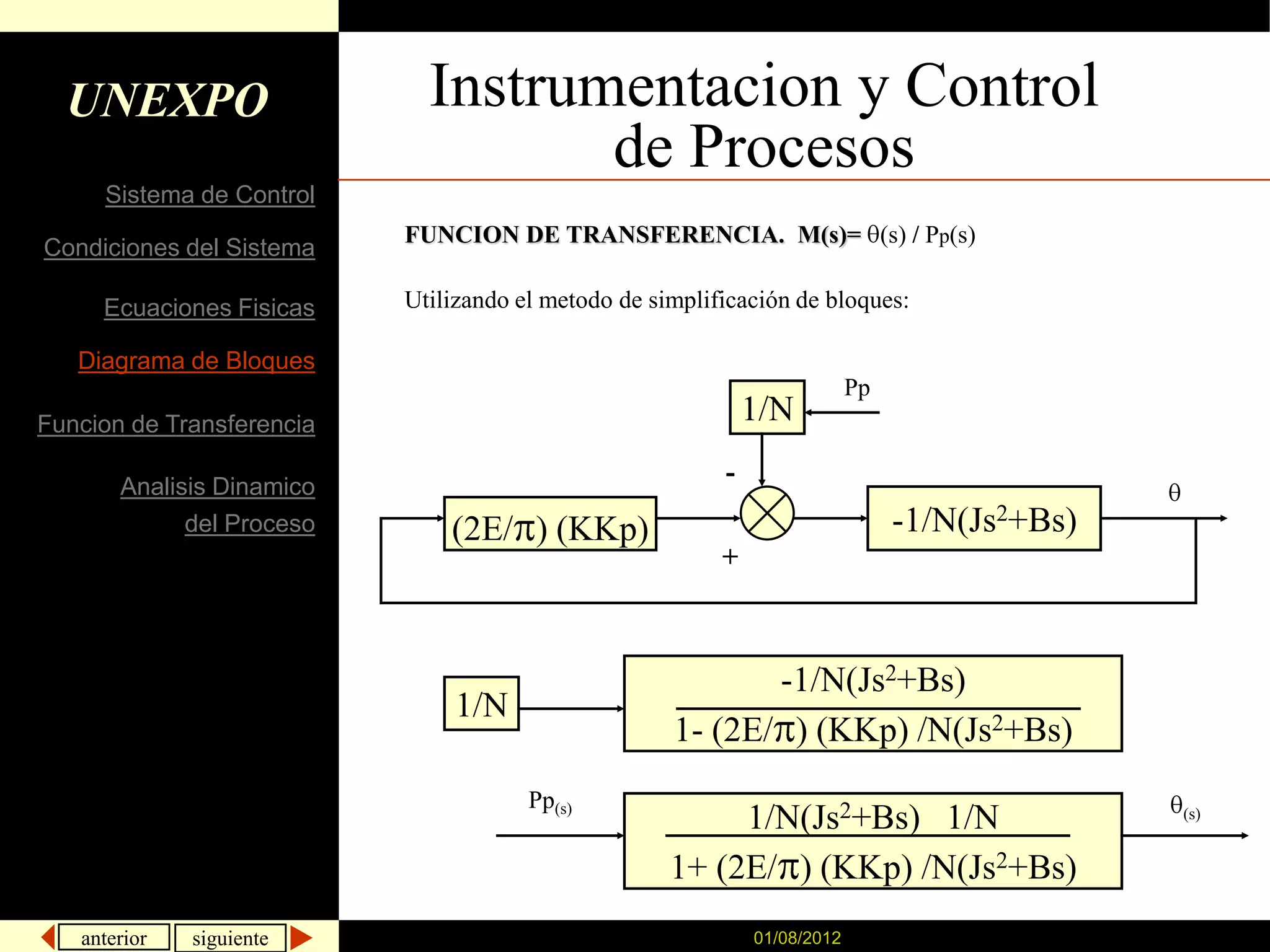

                           FUNCION DE TRANSFERENCIA. M(s)= (s) / Pp(s)
Condiciones del Sistema

     Ecuaciones Fisicas    Utilizando el metodo de simplificación de bloques:

   Diagrama de Bloques
                                                                           Pp
Funcion de Transferencia                                      1/N

       Analisis Dinamico
                                                          -
             del Proceso       (2E/ ) (KKp)                                     -1/N(Js2+Bs)
                                                          +



                                                            -1/N(Js2+Bs)
                                1/N
                                                     1- (2E/ ) (KKp) /N(Js2+Bs)
                                       Pp(s)
                                                          1/N(Js2+Bs) 1/N                      (s)


                                                     1+ (2E/ ) (KKp) /N(Js2+Bs)
   anterior   siguiente                                       01/08/2012
UNEXPO                     Instrumentacion y Control
                                    de Procesos
     Sistema de Control

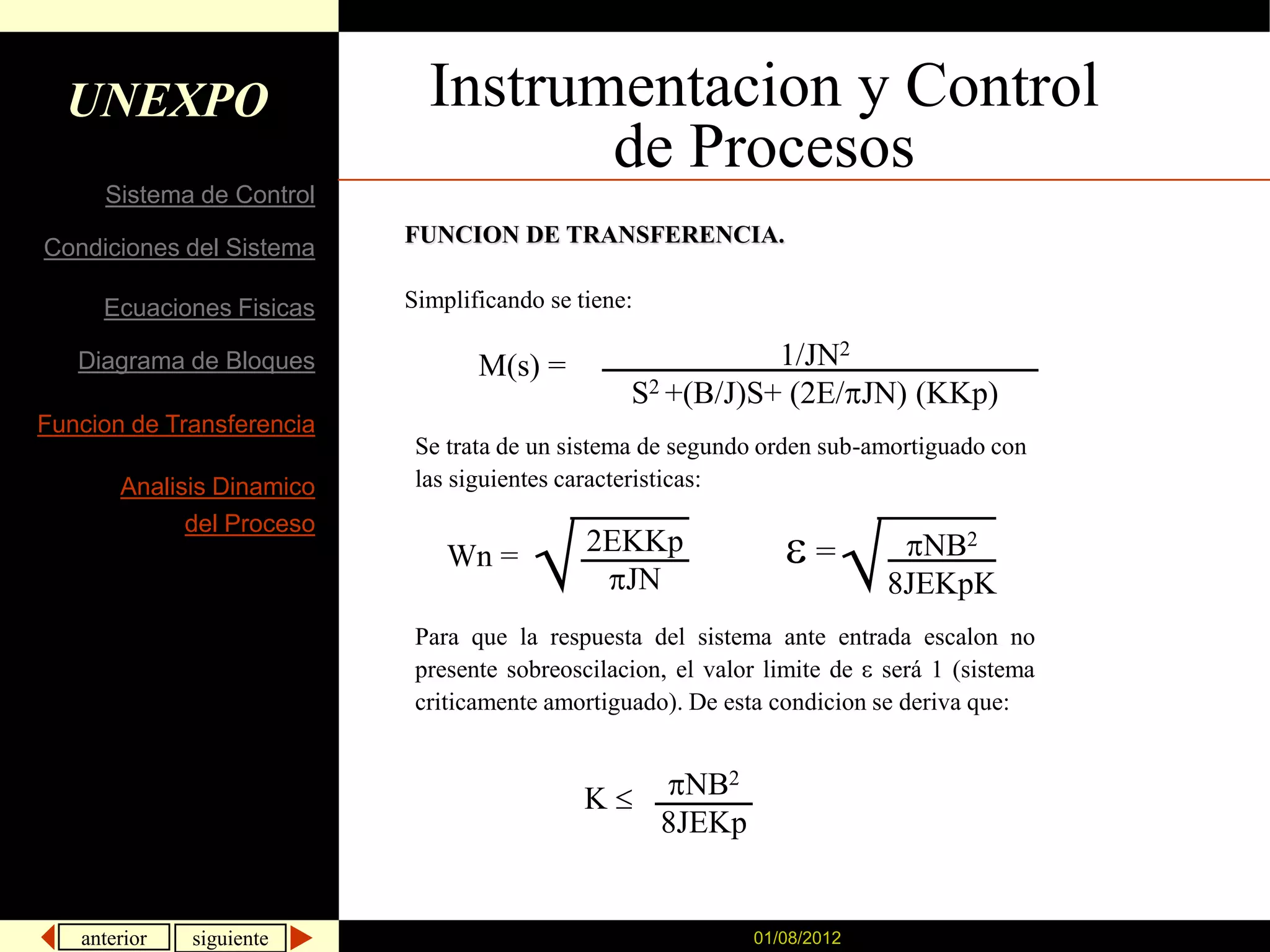

                           FUNCION DE TRANSFERENCIA.
Condiciones del Sistema

     Ecuaciones Fisicas    Simplificando se tiene:

   Diagrama de Bloques            M(s) =                    1/JN2
                                                 S2 +(B/J)S+ (2E/ JN) (KKp)
Funcion de Transferencia
                            Se trata de un sistema de segundo orden sub-amortiguado con
       Analisis Dinamico    las siguientes caracteristicas:
             del Proceso
                               Wn =          2EKKp                  =       NB2
                                               JN                         8JEKpK
                            Para que la respuesta del sistema ante entrada escalon no
                            presente sobreoscilacion, el valor limite de será 1 (sistema
                            criticamente amortiguado). De esta condicion se deriva que:


                                             K         NB2
                                                     8JEKp


   anterior   siguiente                                      01/08/2012
