CONTROL I


DISEÑO DE UN CONTROLADOR PID ANALOGO PARA
   LA VELOCIDAD DE UN MOTOR DC MEDIANTE
            MATLAB Y PSPICE
CONTROL I                                                                                  Controlador PID

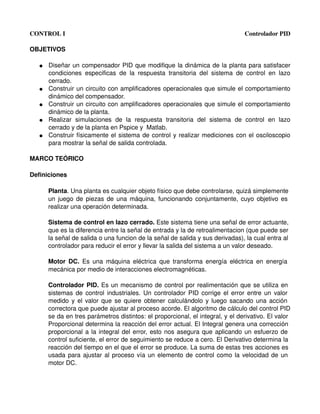

OBJETIVOS

   ●   Diseñar un compensador PID que modifique la dinámica de la planta para satisfacer
       condiciones   especificas   de   la   respuesta   transitoria   del   sistema   de   control   en   lazo
       cerrado.
   ●   Construir un circuito con amplificadores operacionales que simule el comportamiento
       dinámico del compensador.
   ●   Construir un circuito con amplificadores operacionales que simule el comportamiento
       dinámico de la planta.
   ●   Realizar   simulaciones   de   la   respuesta   transitoria   del   sistema   de   control   en   lazo
       cerrado y de la planta en Pspice y  Matlab.
   ●   Construir físicamente el sistema de control y realizar mediciones con el osciloscopio
       para mostrar la señal de salida controlada.

MARCO TEÓRICO

Definiciones

       Planta. Una planta es cualquier objeto físico que debe controlarse, quizá simplemente
       un juego de piezas de una máquina, funcionando conjuntamente, cuyo objetivo es
       realizar una operación determinada.

       Sistema de control en lazo cerrado. Este sistema tiene una señal de error actuante,
       que es la diferencia entre la señal de entrada y la de retroalimentacion (que puede ser
       la señal de salida o una funcion de la señal de salida y sus derivadas), la cual entra al
       controlador para reducir el error y llevar la salida del sistema a un valor deseado.

       Motor  DC.  Es una  máquina  eléctrica que transforma  energía  eléctrica en  energía
       mecánica por medio de interacciones electromagnéticas.

       Controlador PID.  Es un mecanismo de control por realimentación que se utiliza en
       sistemas de control industriales. Un controlador PID corrige el error entre un valor
       medido y el valor que se quiere obtener calculándolo y luego sacando una acción
       correctora que puede ajustar al proceso acorde. El algoritmo de cálculo del control PID
       se da en tres parámetros distintos: el proporcional, el integral, y el derivativo. El valor
       Proporcional determina la reacción del error actual. El Integral genera una corrección
       proporcional a la integral del error, esto nos asegura que aplicando un esfuerzo de
       control suficiente, el error de seguimiento se reduce a cero. El Derivativo determina la
       reacción del tiempo en el que el error se produce. La suma de estas tres acciones es
       usada para ajustar al proceso vía un elemento de control como la velocidad de un
       motor DC.
CONTROL I                                                                                     Controlador PID

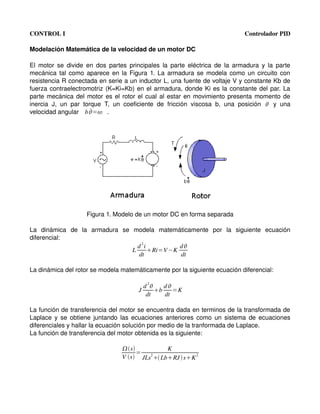

Modelación Matemática de la velocidad de un motor DC

El  motor  se  divide  en dos  partes principales  la  parte  eléctrica  de  la armadura y la  parte
mecánica tal como aparece en la Figura 1. La armadura se modela como un circuito con
resistencia R conectada en serie a un inductor L, una fuente de voltaje V y constante Kb de
fuerza contraelectromotriz  (K=Ki=Kb)  en el armadura, donde Ki es la constante del par. La
parte mecánica del motor es el rotor el cual al estar en movimiento presenta momento de
inercia   J,   un   par   torque   T,   un   coeficiente   de   fricción   viscosa   b,   una   posición  y   una
velocidad angular  b = .   ˙




                        Figura 1. Modelo de un motor DC en forma separada

La   dinámica   de   la   armadura   se   modela   matemáticamente   por   la   siguiente   ecuación
diferencial:
                                           d 2i          d
                                         L      Ri=V −K
                                            dt           dt

La dinámica del rotor se modela matemáticamente por la siguiente ecuación diferencial:

                                                    2
                                                   d     d
                                               J       b    =K
                                                    dt    dt

La función de transferencia del motor se encuentra dada en terminos de la transformada de
Laplace y se obtiene juntando las ecuaciones anteriores como un sistema de ecuaciones
diferenciales y hallar la ecuación solución por medio de la tranformada de Laplace.
La función de transferencia del motor obtenida es la siguiente:

                                        s           K
                                             =
                                        V s JLs  LbRJ  sK 2
                                                 2
CONTROL I                                                                                   Controlador PID

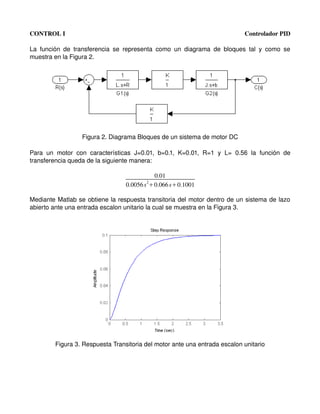

La   función   de   transferencia   se   representa   como   un   diagrama   de   bloques   tal   y   como   se
muestra en la Figura 2.




                      Figura 2. Diagrama Bloques de un sistema de motor DC

Para   un   motor   con   características   J=0.01,   b=0.1,   K=0.01,   R=1   y   L=   0.56   la   función   de
transferencia queda de la siguiente manera:

                                                   0.01
                                                  2
                                         0.0056 s 0.066 s0.1001

Mediante Matlab se obtiene la respuesta transitoria del motor dentro de un sistema de lazo
abierto ante una entrada escalon unitario la cual se muestra en la Figura 3.




           Figura 3. Respuesta Transitoria del motor ante una entrada escalon unitario
CONTROL I                                                                                Controlador PID

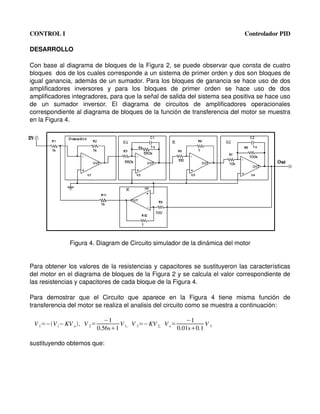

DESARROLLO

Con base al diagrama de bloques de la Figura 2, se puede observar que consta de cuatro
bloques  dos de los cuales corresponde a un sistema de primer orden y dos son bloques de
igual ganancia, además de un sumador. Para los bloques de ganancia se hace uso de dos
amplificadores   inversores   y   para   los   bloques   de   primer   orden   se   hace   uso   de   dos
amplificadores integradores, para que la señal de salida del sistema sea positiva se hace uso
de   un   sumador   inversor.   El   diagrama   de   circuitos   de   amplificadores   operacionales
correspondiente al diagrama de bloques de la función de transferencia del motor se muestra
en la Figura 4.




                Figura 4. Diagram de Circuito simulador de la dinámica del motor


Para obtener los valores de la resistencias y capacitores se sustituyeron las características
del motor en el diagrama de bloques de la Figura 2 y se calcula el valor correspondiente de
las resistencias y capacitores de cada bloque de la Figura 4.

Para   demostrar   que   el   Circuito   que   aparece   en   la   Figura   4   tiene   misma   función   de
transferencia del motor se realiza el analisis del circuito como se muestra a continuación:

                               −1                      −1
 V 1=−V i− KV o  , V 2=          V V =−KV 2, V o=          V
                            0.56s1 1, 3            0.01s0.1 3

sustituyendo obtemos que:
CONTROL I                                                                                       Controlador PID


  V o=         −1
             0.01s0.1 
                        −K     −1
                              0.56s1   
                                      −1V i− KV o 


                  K                         K2
  vo =                        V i−                     V
         0.01s0.10.56s1      0.01s0.10.56s1 o

Despejando V o obtenemos

  Vo            0.01
     =        2
  V i 0.0056 s 0.066 s0.1001

Como se puede observar tiene la misma función de transferencia del motor. Mediante PSpice
se  obtiene  la   respuesta   transitoria   del   circuito   ante   una   señal   escalon   unitario   la   cual   se
muestra en la Figura 5.

                         100mV




                           50mV




                             0V
                                  0s                1.0s                2.0s             3.0s
                                       V(out)
                                                              Time

               Figura 5. Respuesta Transitoria del Circuito ante una señal escalon unitario

Como se podra observar en Figura 5 la respuesta transitoria del circuito es identica a la
respuesta transitoria del motor que aperece en la Figura 3.

Hasta este momento se ha podido diseñar un circuito con amplificadores operacionales que
simulen la dinámica de la planta a controlar, en este caso un motor DC con características
J=0.01, b=0.1, K=0.01, R=1 y L= 0.56.
CONTROL I                                                                                      Controlador PID

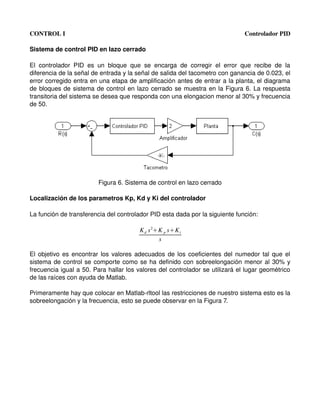

Sistema de control PID en lazo cerrado

El   controlador   PID   es   un   bloque   que   se   encarga   de   corregir   el   error   que   recibe   de   la
diferencia de la señal de entrada y la señal de salida del tacometro con ganancia de 0.023, el
error corregido entra en una etapa de amplificación antes de entrar a la planta, el diagrama
de bloques de sistema de control en lazo cerrado se muestra en la Figura 6. La respuesta
transitoria del sistema se desea que responda con una elongacion menor al 30% y frecuencia
de 50.




                              Figura 6. Sistema de control en lazo cerrado

Localización de los parametros Kp, Kd y Ki del controlador

La función de transferencia del controlador PID esta dada por la siguiente función:

                                                 K d s 2K p sK i
                                                         s

El objetivo es encontrar los valores adecuados de los coeficientes del numedor tal que el
sistema de control se comporte como se ha definido con sobreelongación menor al 30% y
frecuencia igual a 50. Para hallar los valores del controlador se utilizará el lugar geométrico
de las raíces con ayuda de Matlab.

Primeramente hay que colocar en Matlab­rltool las restricciones de nuestro sistema esto es la
sobreelongación y la frecuencia, esto se puede observar en la Figura 7.
CONTROL I                                                                                     Controlador PID

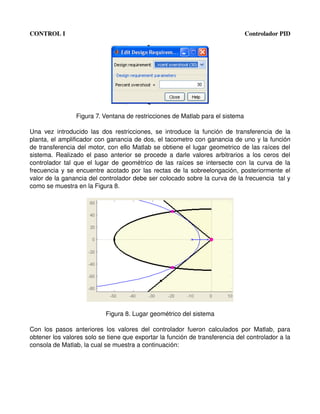

                    Figura 7. Ventana de restricciones de Matlab para el sistema

Una   vez   introducido   las   dos   restricciones,   se   introduce   la   función   de   transferencia   de   la
planta, el amplificador con ganancia de dos, el tacometro con ganancia de uno y la función
de transferencia del motor, con ello Matlab se obtiene el lugar geometrico de las raíces del
sistema. Realizado el paso anterior se procede a darle valores arbitrarios a los ceros del
controlador  tal  que  el  lugar de geométrico de las raíces se  intersecte  con la curva de la
frecuencia y se encuentre acotado por las rectas de la sobreelongación, posteriormente el
valor de la ganancia del controlador debe ser colocado sobre la curva de la frecuencia  tal y
como se muestra en la Figura 8.




                                 Figura 8. Lugar geométrico del sistema

Con   los   pasos   anteriores   los   valores   del   controlador   fueron   calculados   por   Matlab,   para
obtener los valores solo se tiene que exportar la función de transferencia del controlador a la
consola de Matlab, la cual se muestra a continuación:
CONTROL I                                                                                 Controlador PID

                                       7.891 s 2694.4 s0.0006944
                                                     s

RESULTADOS

Los   valores   del   controlador   son   K d =7.891, K p=694.4, K i =0.0006944 ,   dichos   valores
generan   la   respuesta   transitoria   que   cumple   con   las   restricciones   dadas,   eso   se   puede
observar en la Figura 9.




                     Figura 9. Respuesta transitoria del sistema controlado
Dado que ya se conoce la función de tranferencia del controlador, la función de transferencia
de la planta, las ganancias del amplificador y el tacometro, se procede a calcular la función
de transferencia del sistema controlado, la cual se muestra a continuación:

                                     0.1578 s 213.89 s1.389e­005
                                0.0056 s 30.2238 s 213.99 s1.389e­005

Analizando la función de transferencia del sistema se demuestra que la sobrelongacion es de
0.29 y la frecuencia es de 50, por lo tanto el sistema controlado cumple las restricciones
definidas al inicio.

Para finalizar se procede a diseñar en Pspice el circuito controlador de la planta, con los
valores   de   las   resistencias   y   capacitores   que   nos   permitan   obtener   los   valores
  K d , K p , K i . La respuesta transitoria de salida simulada desde Pspice se muestra en la
Figura 10.
CONTROL I                                                                                      Controlador PID

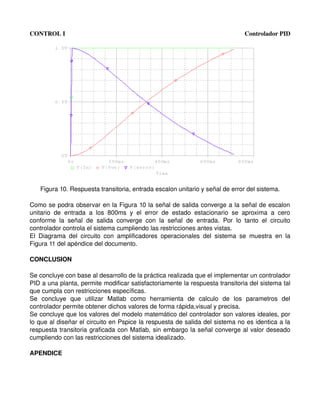

    Figura 10. Respuesta transitoria, entrada escalon unitario y señal de error del sistema.

Como se podra observar en la Figura 10 la señal de salida converge a la señal de escalon
unitario   de   entrada   a   los   800ms   y   el   error   de   estado   estacionario   se   aproxima   a   cero
conforme   la   señal   de   salida   converge   con   la   señal   de   entrada.   Por   lo   tanto   el   circuito
controlador controla el sistema cumpliendo las restricciones antes vistas.
El   Diagrama   del   circuito   con   amplificadores   operacionales   del   sistema   se   muestra   en   la
Figura 11 del apéndice del documento.

CONCLUSION

Se concluye con base al desarrollo de la práctica realizada que el implementar un controlador
PID a una planta, permite modificar satisfactoriamente la respuesta transitoria del sistema tal
que cumpla con restricciones específicas.
Se   concluye   que   utilizar   Matlab   como   herramienta   de   calculo   de   los   parametros   del
controlador permite obtener dichos valores de forma rápida,visual y precisa.
Se concluye que los valores del modelo matemático del controlador son valores ideales, por
lo que al diseñar el circuito en Pspice la respuesta de salida del sistema no es identica a la
respuesta transitoria graficada con Matlab, sin embargo la señal converge al valor deseado
cumpliendo con las restricciones del sistema idealizado.

APENDICE
CONTROL I                                                            Controlador PID




            Figura 11.Diagrama de Circuitos del sistema controlado

Más contenido relacionado

La actualidad más candente

Conversor ac ac
Conversor ac acConversor ac ac
Conversor ac ac
Edwin Rodrigo Borja

Compensadores adelanto-y-atraso
Compensadores adelanto-y-atrasoCompensadores adelanto-y-atraso
Compensadores adelanto-y-atraso
xino7

En6 --mantenimiento-y-operacion-de-equipos-electronicos-con-potencia
En6 --mantenimiento-y-operacion-de-equipos-electronicos-con-potenciaEn6 --mantenimiento-y-operacion-de-equipos-electronicos-con-potencia
En6 --mantenimiento-y-operacion-de-equipos-electronicos-con-potencia
Cristian Arturo Arellano Caballer

Orden superior
Orden superiorOrden superior
Orden superior
UNEFA

Electronica rectificadores
Electronica rectificadoresElectronica rectificadores
Electronica rectificadores
Velmuz Buzz

Control proporcional
Control proporcionalControl proporcional
Control proporcional
Rosmery Reyes

2da tarea de control
2da tarea de control2da tarea de control
2da tarea de control
Cachito Carrasco

Ingeniería de control: Tema 3. El método del espacio de estados
Ingeniería de control: Tema 3. El método del espacio de estadosIngeniería de control: Tema 3. El método del espacio de estados
Ingeniería de control: Tema 3. El método del espacio de estados
SANTIAGO PABLO ALBERTO

PLC: Ejercicios de programación resueltos con step-7
PLC: Ejercicios de programación resueltos con step-7PLC: Ejercicios de programación resueltos con step-7
PLC: Ejercicios de programación resueltos con step-7
SANTIAGO PABLO ALBERTO

Clase 5 - Diseño de controladores por LGR
Clase 5 - Diseño de controladores por LGRClase 5 - Diseño de controladores por LGR
Clase 5 - Diseño de controladores por LGR
guest21fbd4

Sistemas de primer orden, segundo orden y orden superior
Sistemas de primer orden,  segundo orden y orden superiorSistemas de primer orden,  segundo orden y orden superior
Sistemas de primer orden, segundo orden y orden superior
MichelleAlejandroLeo

Diseño de controladores pd, pi y pid
Diseño de controladores pd, pi y pidDiseño de controladores pd, pi y pid
Diseño de controladores pd, pi y pid
Oscr Ace

05 respuesta en el tiempo de un sistema de control
05   respuesta en el tiempo de un sistema de control05   respuesta en el tiempo de un sistema de control
05 respuesta en el tiempo de un sistema de control
reneej748999

Compensacion de adelanto de fase
Compensacion  de adelanto de faseCompensacion  de adelanto de fase
Compensacion de adelanto de fase
Fany Rodríguez García

Ac ac monofasicos
Ac ac monofasicosAc ac monofasicos
Unidad 3 c1-control/MÉTODOS DE ANÁLISIS PARA SISTEMAS DE CONTROL EN TIEMPO DI...
Unidad 3 c1-control/MÉTODOS DE ANÁLISIS PARA SISTEMAS DE CONTROL EN TIEMPO DI...Unidad 3 c1-control/MÉTODOS DE ANÁLISIS PARA SISTEMAS DE CONTROL EN TIEMPO DI...
Unidad 3 c1-control/MÉTODOS DE ANÁLISIS PARA SISTEMAS DE CONTROL EN TIEMPO DI...
Davinso Gonzalez

Unidad 1-introduccic3b3n-a-los-sistemas-de-control
Unidad 1-introduccic3b3n-a-los-sistemas-de-controlUnidad 1-introduccic3b3n-a-los-sistemas-de-control
Unidad 1-introduccic3b3n-a-los-sistemas-de-control
Ronald Paul Torrejon Infante

Ingeniería de control: Tema 2. compensación LGR
Ingeniería de control: Tema 2. compensación LGRIngeniería de control: Tema 2. compensación LGR
Ingeniería de control: Tema 2. compensación LGR
SANTIAGO PABLO ALBERTO

Criterio de estabilidad en los s.de control automatico
Criterio de estabilidad en los s.de control automaticoCriterio de estabilidad en los s.de control automatico
Criterio de estabilidad en los s.de control automatico
Carlos Enrrique Rivera Moran

Clases Amplificadores Operacionales
Clases Amplificadores OperacionalesClases Amplificadores Operacionales
Clases Amplificadores Operacionales
Hugo Crisóstomo Carrera


La actualidad más candente (20)

Conversor ac ac
Conversor ac acConversor ac ac
Conversor ac ac

Compensadores adelanto-y-atraso
Compensadores adelanto-y-atrasoCompensadores adelanto-y-atraso
Compensadores adelanto-y-atraso

En6 --mantenimiento-y-operacion-de-equipos-electronicos-con-potencia
En6 --mantenimiento-y-operacion-de-equipos-electronicos-con-potenciaEn6 --mantenimiento-y-operacion-de-equipos-electronicos-con-potencia
En6 --mantenimiento-y-operacion-de-equipos-electronicos-con-potencia

Orden superior
Orden superiorOrden superior
Orden superior

Electronica rectificadores
Electronica rectificadoresElectronica rectificadores
Electronica rectificadores

Control proporcional
Control proporcionalControl proporcional
Control proporcional

2da tarea de control
2da tarea de control2da tarea de control
2da tarea de control

Ingeniería de control: Tema 3. El método del espacio de estados
Ingeniería de control: Tema 3. El método del espacio de estadosIngeniería de control: Tema 3. El método del espacio de estados
Ingeniería de control: Tema 3. El método del espacio de estados

PLC: Ejercicios de programación resueltos con step-7
PLC: Ejercicios de programación resueltos con step-7PLC: Ejercicios de programación resueltos con step-7
PLC: Ejercicios de programación resueltos con step-7

Clase 5 - Diseño de controladores por LGR
Clase 5 - Diseño de controladores por LGRClase 5 - Diseño de controladores por LGR
Clase 5 - Diseño de controladores por LGR

Sistemas de primer orden, segundo orden y orden superior
Sistemas de primer orden,  segundo orden y orden superiorSistemas de primer orden,  segundo orden y orden superior
Sistemas de primer orden, segundo orden y orden superior

Diseño de controladores pd, pi y pid
Diseño de controladores pd, pi y pidDiseño de controladores pd, pi y pid
Diseño de controladores pd, pi y pid

05 respuesta en el tiempo de un sistema de control
05   respuesta en el tiempo de un sistema de control05   respuesta en el tiempo de un sistema de control
05 respuesta en el tiempo de un sistema de control

Compensacion de adelanto de fase
Compensacion  de adelanto de faseCompensacion  de adelanto de fase
Compensacion de adelanto de fase

Ac ac monofasicos
Ac ac monofasicosAc ac monofasicos
Ac ac monofasicos

Unidad 3 c1-control/MÉTODOS DE ANÁLISIS PARA SISTEMAS DE CONTROL EN TIEMPO DI...
Unidad 3 c1-control/MÉTODOS DE ANÁLISIS PARA SISTEMAS DE CONTROL EN TIEMPO DI...Unidad 3 c1-control/MÉTODOS DE ANÁLISIS PARA SISTEMAS DE CONTROL EN TIEMPO DI...
Unidad 3 c1-control/MÉTODOS DE ANÁLISIS PARA SISTEMAS DE CONTROL EN TIEMPO DI...

Unidad 1-introduccic3b3n-a-los-sistemas-de-control
Unidad 1-introduccic3b3n-a-los-sistemas-de-controlUnidad 1-introduccic3b3n-a-los-sistemas-de-control
Unidad 1-introduccic3b3n-a-los-sistemas-de-control

Ingeniería de control: Tema 2. compensación LGR
Ingeniería de control: Tema 2. compensación LGRIngeniería de control: Tema 2. compensación LGR
Ingeniería de control: Tema 2. compensación LGR

Criterio de estabilidad en los s.de control automatico
Criterio de estabilidad en los s.de control automaticoCriterio de estabilidad en los s.de control automatico
Criterio de estabilidad en los s.de control automatico

Clases Amplificadores Operacionales
Clases Amplificadores OperacionalesClases Amplificadores Operacionales
Clases Amplificadores Operacionales


Destacado

TEORIA PID CONTROL EN TIEMPO DISCRETO
TEORIA PID CONTROL EN TIEMPO DISCRETOTEORIA PID CONTROL EN TIEMPO DISCRETO
TEORIA PID CONTROL EN TIEMPO DISCRETO
cesarcesitar

Unidad 5 - Introducción al control PID e implementación en S7-1200.
Unidad 5 - Introducción al control PID e implementación en S7-1200.Unidad 5 - Introducción al control PID e implementación en S7-1200.
Unidad 5 - Introducción al control PID e implementación en S7-1200.
José María Delgado Casado

Control de posicion de un motro dccc
Control de posicion de un motro dcccControl de posicion de un motro dccc
Control de posicion de un motro dccc
Juan Carlos Benavides

DISEÑO E IMPLEMENTACIÓN DE UN CONTROLADOR PID
DISEÑO E IMPLEMENTACIÓN DE UN CONTROLADOR PIDDISEÑO E IMPLEMENTACIÓN DE UN CONTROLADOR PID
DISEÑO E IMPLEMENTACIÓN DE UN CONTROLADOR PID
Instituto Universitario Politécnico Santiago Mariño

Estructura del Control PID
Estructura del Control PIDEstructura del Control PID
Estructura del Control PID
Paolo Castillo

sintonizacion de controladores pid
sintonizacion de controladores pid sintonizacion de controladores pid
sintonizacion de controladores pid
Jorge Luis Jaramillo

Sintonización pid
Sintonización pidSintonización pid
Sintonización pid
Santiago Lucas Lucas

Control pid
Control pidControl pid
Control pid
jaderguerreroblanco

Teoria de control (Controladores y sistemas de control)
Teoria de control (Controladores y sistemas de control)Teoria de control (Controladores y sistemas de control)
Teoria de control (Controladores y sistemas de control)
Luis Quijada

Manual al uso pspice
Manual al uso pspiceManual al uso pspice
Manual al uso pspice
guest6cd726

Ejemplo metodo de sincronizacion de controladores
Ejemplo metodo de sincronizacion de controladoresEjemplo metodo de sincronizacion de controladores
Ejemplo metodo de sincronizacion de controladores
luis Knals

Unidad 3 c2-control/DISCRETIZACION DE FUNCIONES DE TRANSFERENCIA
Unidad 3 c2-control/DISCRETIZACION DE FUNCIONES DE TRANSFERENCIAUnidad 3 c2-control/DISCRETIZACION DE FUNCIONES DE TRANSFERENCIA
Unidad 3 c2-control/DISCRETIZACION DE FUNCIONES DE TRANSFERENCIA
Davinso Gonzalez

Control digital
Control digitalControl digital
Control digital
German Solis

Ingenieria de control w bolton
Ingenieria de control w boltonIngenieria de control w bolton
Ingenieria de control w bolton
MaGuArGu

Sistema de Control de Lazo Cerrado
Sistema de Control de Lazo CerradoSistema de Control de Lazo Cerrado
Sistema de Control de Lazo Cerrado
Biancavick

Unidad 4 control2
Unidad 4 control2Unidad 4 control2
Unidad 4 control2
Davinso Gonzalez

El controlador pid
El controlador pidEl controlador pid
El controlador pid
Mónica Moreno

Marco teórico de pid.1
Marco teórico de pid.1Marco teórico de pid.1
Marco teórico de pid.1
aaronman

SISTEMA DE CONTROL DE TEMPERATURA CON REFERENCIA POR PC
SISTEMA DE CONTROL DE TEMPERATURA CON REFERENCIA POR PCSISTEMA DE CONTROL DE TEMPERATURA CON REFERENCIA POR PC
SISTEMA DE CONTROL DE TEMPERATURA CON REFERENCIA POR PC
Adolfo Valdez Bahena

1.2 control pid INGENIERIA DEL CONTROL
1.2 control pid INGENIERIA DEL CONTROL1.2 control pid INGENIERIA DEL CONTROL
1.2 control pid INGENIERIA DEL CONTROL
Pether Davila


Destacado (20)

TEORIA PID CONTROL EN TIEMPO DISCRETO
TEORIA PID CONTROL EN TIEMPO DISCRETOTEORIA PID CONTROL EN TIEMPO DISCRETO
TEORIA PID CONTROL EN TIEMPO DISCRETO

Unidad 5 - Introducción al control PID e implementación en S7-1200.
Unidad 5 - Introducción al control PID e implementación en S7-1200.Unidad 5 - Introducción al control PID e implementación en S7-1200.
Unidad 5 - Introducción al control PID e implementación en S7-1200.

Control de posicion de un motro dccc
Control de posicion de un motro dcccControl de posicion de un motro dccc
Control de posicion de un motro dccc

DISEÑO E IMPLEMENTACIÓN DE UN CONTROLADOR PID
DISEÑO E IMPLEMENTACIÓN DE UN CONTROLADOR PIDDISEÑO E IMPLEMENTACIÓN DE UN CONTROLADOR PID
DISEÑO E IMPLEMENTACIÓN DE UN CONTROLADOR PID

Estructura del Control PID
Estructura del Control PIDEstructura del Control PID
Estructura del Control PID

sintonizacion de controladores pid
sintonizacion de controladores pid sintonizacion de controladores pid
sintonizacion de controladores pid

Sintonización pid
Sintonización pidSintonización pid
Sintonización pid

Control pid
Control pidControl pid
Control pid

Teoria de control (Controladores y sistemas de control)
Teoria de control (Controladores y sistemas de control)Teoria de control (Controladores y sistemas de control)
Teoria de control (Controladores y sistemas de control)

Manual al uso pspice
Manual al uso pspiceManual al uso pspice
Manual al uso pspice

Ejemplo metodo de sincronizacion de controladores
Ejemplo metodo de sincronizacion de controladoresEjemplo metodo de sincronizacion de controladores
Ejemplo metodo de sincronizacion de controladores

Unidad 3 c2-control/DISCRETIZACION DE FUNCIONES DE TRANSFERENCIA
Unidad 3 c2-control/DISCRETIZACION DE FUNCIONES DE TRANSFERENCIAUnidad 3 c2-control/DISCRETIZACION DE FUNCIONES DE TRANSFERENCIA
Unidad 3 c2-control/DISCRETIZACION DE FUNCIONES DE TRANSFERENCIA

Control digital
Control digitalControl digital
Control digital

Ingenieria de control w bolton
Ingenieria de control w boltonIngenieria de control w bolton
Ingenieria de control w bolton

Sistema de Control de Lazo Cerrado
Sistema de Control de Lazo CerradoSistema de Control de Lazo Cerrado
Sistema de Control de Lazo Cerrado

Unidad 4 control2
Unidad 4 control2Unidad 4 control2
Unidad 4 control2

El controlador pid
El controlador pidEl controlador pid
El controlador pid

Marco teórico de pid.1
Marco teórico de pid.1Marco teórico de pid.1
Marco teórico de pid.1

SISTEMA DE CONTROL DE TEMPERATURA CON REFERENCIA POR PC
SISTEMA DE CONTROL DE TEMPERATURA CON REFERENCIA POR PCSISTEMA DE CONTROL DE TEMPERATURA CON REFERENCIA POR PC
SISTEMA DE CONTROL DE TEMPERATURA CON REFERENCIA POR PC

1.2 control pid INGENIERIA DEL CONTROL
1.2 control pid INGENIERIA DEL CONTROL1.2 control pid INGENIERIA DEL CONTROL
1.2 control pid INGENIERIA DEL CONTROL


Similar a Control Pid

informe proyecto-convertidor-sepic-con-control-de-potencia-en-la-entrada
informe proyecto-convertidor-sepic-con-control-de-potencia-en-la-entradainforme proyecto-convertidor-sepic-con-control-de-potencia-en-la-entrada
informe proyecto-convertidor-sepic-con-control-de-potencia-en-la-entrada
Divar4

Sistemas cedula
Sistemas cedulaSistemas cedula
Sistemas cedula
Armando Freire

72488576 analisis-dinamico-de-un-controlador
72488576 analisis-dinamico-de-un-controlador72488576 analisis-dinamico-de-un-controlador
72488576 analisis-dinamico-de-un-controlador
MACLAB

Matlab2
Matlab2Matlab2
Matlab2
Eddu Ccp

Matlab2
Matlab2Matlab2
Reporte sobre Propiedades Estructurales
Reporte sobre Propiedades EstructuralesReporte sobre Propiedades Estructurales
Reporte sobre Propiedades Estructurales
Adán Silva

Informe pwm
Informe pwmInforme pwm
Informe pwm
Hector Segura

Sistema control-digital[1]
Sistema control-digital[1]Sistema control-digital[1]
Sistema control-digital[1]
alex246

Buck converter ecuaciones dinamicas
Buck converter ecuaciones dinamicasBuck converter ecuaciones dinamicas
Buck converter ecuaciones dinamicas
José Quintanilla Acevedo

ziegler_nichols.pdf
ziegler_nichols.pdfziegler_nichols.pdf
ziegler_nichols.pdf
AlejandroRojasCenten1

diagramas de bloque y funciones de transferencia
 diagramas de bloque y funciones de transferencia diagramas de bloque y funciones de transferencia
diagramas de bloque y funciones de transferencia
Jorge Luis Jaramillo

Algebra de bloques0
Algebra de bloques0Algebra de bloques0
Algebra de bloques0
Mario Audelo

analisis-y-simulacion-de-sistema-discreto-con-matlab
 analisis-y-simulacion-de-sistema-discreto-con-matlab analisis-y-simulacion-de-sistema-discreto-con-matlab
analisis-y-simulacion-de-sistema-discreto-con-matlab
alvaro valdivia casa

Automatización Industrial UPTex Practicas En la Uiversidad Politecnica De Tex...
Automatización Industrial UPTex Practicas En la Uiversidad Politecnica De Tex...Automatización Industrial UPTex Practicas En la Uiversidad Politecnica De Tex...
Automatización Industrial UPTex Practicas En la Uiversidad Politecnica De Tex...
LUIS HORACIO Y JOSE HORACIO HERNANDEZ DIAZ

Capitulo5
Capitulo5Capitulo5
Capitulo5
German De la HOz

Filtros activos en general
Filtros activos en generalFiltros activos en general
Filtros activos en general
alvaro loa segura

Capitulo5
Capitulo5Capitulo5
Capitulo5
lvasquezvera

Unidad 3
Unidad 3Unidad 3
Informe dav
Informe  davInforme  dav
Informe dav
Carlos Torres

Control de velocidad de motores
Control de velocidad de motoresControl de velocidad de motores
Control de velocidad de motores
THiiNK


Similar a Control Pid (20)

informe proyecto-convertidor-sepic-con-control-de-potencia-en-la-entrada
informe proyecto-convertidor-sepic-con-control-de-potencia-en-la-entradainforme proyecto-convertidor-sepic-con-control-de-potencia-en-la-entrada
informe proyecto-convertidor-sepic-con-control-de-potencia-en-la-entrada

Sistemas cedula
Sistemas cedulaSistemas cedula
Sistemas cedula

72488576 analisis-dinamico-de-un-controlador
72488576 analisis-dinamico-de-un-controlador72488576 analisis-dinamico-de-un-controlador
72488576 analisis-dinamico-de-un-controlador

Matlab2
Matlab2Matlab2
Matlab2

Matlab2
Matlab2Matlab2
Matlab2

Reporte sobre Propiedades Estructurales
Reporte sobre Propiedades EstructuralesReporte sobre Propiedades Estructurales
Reporte sobre Propiedades Estructurales

Informe pwm
Informe pwmInforme pwm
Informe pwm

Sistema control-digital[1]
Sistema control-digital[1]Sistema control-digital[1]
Sistema control-digital[1]

Buck converter ecuaciones dinamicas
Buck converter ecuaciones dinamicasBuck converter ecuaciones dinamicas
Buck converter ecuaciones dinamicas

ziegler_nichols.pdf
ziegler_nichols.pdfziegler_nichols.pdf
ziegler_nichols.pdf

diagramas de bloque y funciones de transferencia
 diagramas de bloque y funciones de transferencia diagramas de bloque y funciones de transferencia
diagramas de bloque y funciones de transferencia

Algebra de bloques0
Algebra de bloques0Algebra de bloques0
Algebra de bloques0

analisis-y-simulacion-de-sistema-discreto-con-matlab
 analisis-y-simulacion-de-sistema-discreto-con-matlab analisis-y-simulacion-de-sistema-discreto-con-matlab
analisis-y-simulacion-de-sistema-discreto-con-matlab

Automatización Industrial UPTex Practicas En la Uiversidad Politecnica De Tex...
Automatización Industrial UPTex Practicas En la Uiversidad Politecnica De Tex...Automatización Industrial UPTex Practicas En la Uiversidad Politecnica De Tex...
Automatización Industrial UPTex Practicas En la Uiversidad Politecnica De Tex...

Capitulo5
Capitulo5Capitulo5
Capitulo5

Filtros activos en general
Filtros activos en generalFiltros activos en general
Filtros activos en general

Capitulo5
Capitulo5Capitulo5
Capitulo5

Unidad 3
Unidad 3Unidad 3
Unidad 3

Informe dav
Informe  davInforme  dav
Informe dav

Control de velocidad de motores
Control de velocidad de motoresControl de velocidad de motores
Control de velocidad de motores


Más de CIMAT

Reconocimiento y clasificación automática de objetos arqueológicos
Reconocimiento y clasificación automática de objetos arqueológicosReconocimiento y clasificación automática de objetos arqueológicos
Reconocimiento y clasificación automática de objetos arqueológicos
CIMAT

Realidad Aumentada como herramienta de apoyo para la visita a museos. El caso...
Realidad Aumentada como herramienta de apoyo para la visita a museos. El caso...Realidad Aumentada como herramienta de apoyo para la visita a museos. El caso...
Realidad Aumentada como herramienta de apoyo para la visita a museos. El caso...
CIMAT

Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
CIMAT

Particle swarm optimization for human face recognition
Particle swarm optimization for human face recognitionParticle swarm optimization for human face recognition
Particle swarm optimization for human face recognition
CIMAT

SMM 2013 (Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Ap...
SMM 2013 (Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Ap...SMM 2013 (Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Ap...
SMM 2013 (Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Ap...
CIMAT

Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
CIMAT

Urban Agriculture
Urban AgricultureUrban Agriculture
Urban Agriculture
CIMAT

Tesis Licenciatura
Tesis LicenciaturaTesis Licenciatura
Tesis Licenciatura
CIMAT


Más de CIMAT (8)

Reconocimiento y clasificación automática de objetos arqueológicos
Reconocimiento y clasificación automática de objetos arqueológicosReconocimiento y clasificación automática de objetos arqueológicos
Reconocimiento y clasificación automática de objetos arqueológicos

Realidad Aumentada como herramienta de apoyo para la visita a museos. El caso...
Realidad Aumentada como herramienta de apoyo para la visita a museos. El caso...Realidad Aumentada como herramienta de apoyo para la visita a museos. El caso...
Realidad Aumentada como herramienta de apoyo para la visita a museos. El caso...

Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...

Particle swarm optimization for human face recognition
Particle swarm optimization for human face recognitionParticle swarm optimization for human face recognition
Particle swarm optimization for human face recognition

SMM 2013 (Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Ap...
SMM 2013 (Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Ap...SMM 2013 (Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Ap...
SMM 2013 (Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Ap...

Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...
Algoritmo de Reconocimiento de Objetos en Escenas Complejas para Aplicaciones...

Urban Agriculture
Urban AgricultureUrban Agriculture
Urban Agriculture

Tesis Licenciatura
Tesis LicenciaturaTesis Licenciatura
Tesis Licenciatura


Último

proyectoszona21para el logro de real.pptx
proyectoszona21para el logro de real.pptxproyectoszona21para el logro de real.pptx
proyectoszona21para el logro de real.pptx
ChristianGmez48

APUNTES UNIDAD I ECONOMIA EMPRESARIAL .pdf
APUNTES UNIDAD I ECONOMIA EMPRESARIAL .pdfAPUNTES UNIDAD I ECONOMIA EMPRESARIAL .pdf
APUNTES UNIDAD I ECONOMIA EMPRESARIAL .pdf
VeronicaCabrera50

CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZACORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
Sandra Mariela Ballón Aguedo

La necesidad de bienestar y el uso de la naturaleza.pdf
La necesidad de bienestar y el uso de la naturaleza.pdfLa necesidad de bienestar y el uso de la naturaleza.pdf
La necesidad de bienestar y el uso de la naturaleza.pdf
JonathanCovena1

Gracias papá hombre_letra y acordes de guitarra.pdf
Gracias papá hombre_letra y acordes de guitarra.pdfGracias papá hombre_letra y acordes de guitarra.pdf
Gracias papá hombre_letra y acordes de guitarra.pdf
Ani Ann

Estás conmigo Jesús amigo_letra y acordes de guitarra.pdf
Estás conmigo Jesús amigo_letra y acordes de guitarra.pdfEstás conmigo Jesús amigo_letra y acordes de guitarra.pdf
Estás conmigo Jesús amigo_letra y acordes de guitarra.pdf
Ani Ann

Los Dominios y Reinos de los Seres Vivos
Los Dominios y Reinos de los Seres VivosLos Dominios y Reinos de los Seres Vivos
Los Dominios y Reinos de los Seres Vivos
karlafreire0608

La orientación educativa en el proceso de enseñanza-aprendizaje.pptx
La orientación educativa en el proceso de enseñanza-aprendizaje.pptxLa orientación educativa en el proceso de enseñanza-aprendizaje.pptx
La orientación educativa en el proceso de enseñanza-aprendizaje.pptx
PaolaAlejandraCarmon1

p4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdfp4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdf
DavidCamiloMosquera

Prueba/test conoce tus heridas de la infancia
Prueba/test conoce tus heridas de la infanciaPrueba/test conoce tus heridas de la infancia
Prueba/test conoce tus heridas de la infancia
LudmilaOrtega3

PLAN 365 Presentación Gobierno 2024 (1).pdf
PLAN 365 Presentación Gobierno 2024  (1).pdfPLAN 365 Presentación Gobierno 2024  (1).pdf
PLAN 365 Presentación Gobierno 2024 (1).pdf
ElizabethLpez634570

Hablemos de ESI para estudiantes Cuadernillo
Hablemos de ESI para estudiantes CuadernilloHablemos de ESI para estudiantes Cuadernillo
Hablemos de ESI para estudiantes Cuadernillo
Mónica Sánchez

Mi Comunidad En El Sector Monterrey-Poste Blanco
Mi Comunidad En El Sector Monterrey-Poste BlancoMi Comunidad En El Sector Monterrey-Poste Blanco
Mi Comunidad En El Sector Monterrey-Poste Blanco
Ruth Noemí Soto Villegas

Eureka 2024 ideas y dudas para la feria de Ciencias
Eureka 2024 ideas y dudas para la feria de CienciasEureka 2024 ideas y dudas para la feria de Ciencias
Eureka 2024 ideas y dudas para la feria de Ciencias
arianet3011

REGLAMENTO DE FALTAS Y SANCIONES DEL MAGISTERIO 2024.pptx
REGLAMENTO DE FALTAS Y SANCIONES DEL MAGISTERIO 2024.pptxREGLAMENTO DE FALTAS Y SANCIONES DEL MAGISTERIO 2024.pptx
REGLAMENTO DE FALTAS Y SANCIONES DEL MAGISTERIO 2024.pptx
RiosMartin

Leyes de los gases según Boyle-Marriote, Charles, Gay- Lussac, Ley general de...
Leyes de los gases según Boyle-Marriote, Charles, Gay- Lussac, Ley general de...Leyes de los gases según Boyle-Marriote, Charles, Gay- Lussac, Ley general de...
Leyes de los gases según Boyle-Marriote, Charles, Gay- Lussac, Ley general de...
Shirley Vásquez Esparza

UrkuninaLab.pdfsadsadasddassadsadsadasdsad
UrkuninaLab.pdfsadsadasddassadsadsadasdsadUrkuninaLab.pdfsadsadasddassadsadsadasdsad
UrkuninaLab.pdfsadsadasddassadsadsadasdsad
JorgeVillota6

Presentación de la historia de PowerPoint y sus características más relevantes.
Presentación de la historia de PowerPoint y sus características más relevantes.Presentación de la historia de PowerPoint y sus características más relevantes.
Presentación de la historia de PowerPoint y sus características más relevantes.
genesiscabezas469

Ejercicios-de-Calculo-de-Goteo-Enfermeria1-1.ppt
Ejercicios-de-Calculo-de-Goteo-Enfermeria1-1.pptEjercicios-de-Calculo-de-Goteo-Enfermeria1-1.ppt
Ejercicios-de-Calculo-de-Goteo-Enfermeria1-1.ppt
eliseo membreño

DIPLOMA Teachers For Future junio2024.pdf
DIPLOMA Teachers For Future junio2024.pdfDIPLOMA Teachers For Future junio2024.pdf
DIPLOMA Teachers For Future junio2024.pdf
Alfaresbilingual


Último (20)

proyectoszona21para el logro de real.pptx
proyectoszona21para el logro de real.pptxproyectoszona21para el logro de real.pptx
proyectoszona21para el logro de real.pptx

APUNTES UNIDAD I ECONOMIA EMPRESARIAL .pdf
APUNTES UNIDAD I ECONOMIA EMPRESARIAL .pdfAPUNTES UNIDAD I ECONOMIA EMPRESARIAL .pdf
APUNTES UNIDAD I ECONOMIA EMPRESARIAL .pdf

CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZACORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA
CORREOS SEGUNDO 2024 HONORIO DELGADO ESPINOZA

La necesidad de bienestar y el uso de la naturaleza.pdf
La necesidad de bienestar y el uso de la naturaleza.pdfLa necesidad de bienestar y el uso de la naturaleza.pdf
La necesidad de bienestar y el uso de la naturaleza.pdf

Gracias papá hombre_letra y acordes de guitarra.pdf
Gracias papá hombre_letra y acordes de guitarra.pdfGracias papá hombre_letra y acordes de guitarra.pdf
Gracias papá hombre_letra y acordes de guitarra.pdf

Estás conmigo Jesús amigo_letra y acordes de guitarra.pdf
Estás conmigo Jesús amigo_letra y acordes de guitarra.pdfEstás conmigo Jesús amigo_letra y acordes de guitarra.pdf
Estás conmigo Jesús amigo_letra y acordes de guitarra.pdf

Los Dominios y Reinos de los Seres Vivos
Los Dominios y Reinos de los Seres VivosLos Dominios y Reinos de los Seres Vivos
Los Dominios y Reinos de los Seres Vivos

La orientación educativa en el proceso de enseñanza-aprendizaje.pptx
La orientación educativa en el proceso de enseñanza-aprendizaje.pptxLa orientación educativa en el proceso de enseñanza-aprendizaje.pptx
La orientación educativa en el proceso de enseñanza-aprendizaje.pptx

p4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdfp4s.co Ecosistema de Ecosistemas - Diagrama.pdf
p4s.co Ecosistema de Ecosistemas - Diagrama.pdf

Prueba/test conoce tus heridas de la infancia
Prueba/test conoce tus heridas de la infanciaPrueba/test conoce tus heridas de la infancia
Prueba/test conoce tus heridas de la infancia

PLAN 365 Presentación Gobierno 2024 (1).pdf
PLAN 365 Presentación Gobierno 2024  (1).pdfPLAN 365 Presentación Gobierno 2024  (1).pdf
PLAN 365 Presentación Gobierno 2024 (1).pdf

Hablemos de ESI para estudiantes Cuadernillo
Hablemos de ESI para estudiantes CuadernilloHablemos de ESI para estudiantes Cuadernillo
Hablemos de ESI para estudiantes Cuadernillo

Mi Comunidad En El Sector Monterrey-Poste Blanco
Mi Comunidad En El Sector Monterrey-Poste BlancoMi Comunidad En El Sector Monterrey-Poste Blanco
Mi Comunidad En El Sector Monterrey-Poste Blanco

Eureka 2024 ideas y dudas para la feria de Ciencias
Eureka 2024 ideas y dudas para la feria de CienciasEureka 2024 ideas y dudas para la feria de Ciencias
Eureka 2024 ideas y dudas para la feria de Ciencias

REGLAMENTO DE FALTAS Y SANCIONES DEL MAGISTERIO 2024.pptx
REGLAMENTO DE FALTAS Y SANCIONES DEL MAGISTERIO 2024.pptxREGLAMENTO DE FALTAS Y SANCIONES DEL MAGISTERIO 2024.pptx
REGLAMENTO DE FALTAS Y SANCIONES DEL MAGISTERIO 2024.pptx

Leyes de los gases según Boyle-Marriote, Charles, Gay- Lussac, Ley general de...
Leyes de los gases según Boyle-Marriote, Charles, Gay- Lussac, Ley general de...Leyes de los gases según Boyle-Marriote, Charles, Gay- Lussac, Ley general de...
Leyes de los gases según Boyle-Marriote, Charles, Gay- Lussac, Ley general de...

UrkuninaLab.pdfsadsadasddassadsadsadasdsad
UrkuninaLab.pdfsadsadasddassadsadsadasdsadUrkuninaLab.pdfsadsadasddassadsadsadasdsad
UrkuninaLab.pdfsadsadasddassadsadsadasdsad

Presentación de la historia de PowerPoint y sus características más relevantes.
Presentación de la historia de PowerPoint y sus características más relevantes.Presentación de la historia de PowerPoint y sus características más relevantes.
Presentación de la historia de PowerPoint y sus características más relevantes.

Ejercicios-de-Calculo-de-Goteo-Enfermeria1-1.ppt
Ejercicios-de-Calculo-de-Goteo-Enfermeria1-1.pptEjercicios-de-Calculo-de-Goteo-Enfermeria1-1.ppt
Ejercicios-de-Calculo-de-Goteo-Enfermeria1-1.ppt

DIPLOMA Teachers For Future junio2024.pdf
DIPLOMA Teachers For Future junio2024.pdfDIPLOMA Teachers For Future junio2024.pdf
DIPLOMA Teachers For Future junio2024.pdf


Control Pid

  • 1. CONTROL I DISEÑO DE UN CONTROLADOR PID ANALOGO PARA LA VELOCIDAD DE UN MOTOR DC MEDIANTE MATLAB Y PSPICE
  • 2. CONTROL I Controlador PID OBJETIVOS ● Diseñar un compensador PID que modifique la dinámica de la planta para satisfacer  condiciones   especificas   de   la   respuesta   transitoria   del   sistema   de   control   en   lazo  cerrado. ● Construir un circuito con amplificadores operacionales que simule el comportamiento  dinámico del compensador. ● Construir un circuito con amplificadores operacionales que simule el comportamiento  dinámico de la planta. ● Realizar   simulaciones   de   la   respuesta   transitoria   del   sistema   de   control   en   lazo  cerrado y de la planta en Pspice y  Matlab. ● Construir físicamente el sistema de control y realizar mediciones con el osciloscopio  para mostrar la señal de salida controlada. MARCO TEÓRICO Definiciones Planta. Una planta es cualquier objeto físico que debe controlarse, quizá simplemente  un juego de piezas de una máquina, funcionando conjuntamente, cuyo objetivo es   realizar una operación determinada. Sistema de control en lazo cerrado. Este sistema tiene una señal de error actuante,  que es la diferencia entre la señal de entrada y la de retroalimentacion (que puede ser  la señal de salida o una funcion de la señal de salida y sus derivadas), la cual entra al  controlador para reducir el error y llevar la salida del sistema a un valor deseado. Motor  DC.  Es una  máquina  eléctrica que transforma  energía  eléctrica en  energía   mecánica por medio de interacciones electromagnéticas. Controlador PID.  Es un mecanismo de control por realimentación que se utiliza en   sistemas de control industriales. Un controlador PID corrige el error entre un valor   medido y el valor que se quiere obtener calculándolo y luego sacando una acción   correctora que puede ajustar al proceso acorde. El algoritmo de cálculo del control PID  se da en tres parámetros distintos: el proporcional, el integral, y el derivativo. El valor  Proporcional determina la reacción del error actual. El Integral genera una corrección  proporcional a la integral del error, esto nos asegura que aplicando un esfuerzo de   control suficiente, el error de seguimiento se reduce a cero. El Derivativo determina la  reacción del tiempo en el que el error se produce. La suma de estas tres acciones es  usada para ajustar al proceso vía un elemento de control como la velocidad de un   motor DC.
  • 3. CONTROL I Controlador PID Modelación Matemática de la velocidad de un motor DC El  motor  se  divide  en dos  partes principales  la  parte  eléctrica  de  la armadura y la  parte  mecánica tal como aparece en la Figura 1. La armadura se modela como un circuito con  resistencia R conectada en serie a un inductor L, una fuente de voltaje V y constante Kb de  fuerza contraelectromotriz  (K=Ki=Kb)  en el armadura, donde Ki es la constante del par. La  parte mecánica del motor es el rotor el cual al estar en movimiento presenta momento de  inercia   J,   un   par   torque   T,   un   coeficiente   de   fricción   viscosa   b,   una   posición  y   una  velocidad angular  b = . ˙ Figura 1. Modelo de un motor DC en forma separada La   dinámica   de   la   armadura   se   modela   matemáticamente   por   la   siguiente   ecuación  diferencial: d 2i d L Ri=V −K dt dt La dinámica del rotor se modela matemáticamente por la siguiente ecuación diferencial: 2 d  d J b =K dt dt La función de transferencia del motor se encuentra dada en terminos de la transformada de  Laplace y se obtiene juntando las ecuaciones anteriores como un sistema de ecuaciones  diferenciales y hallar la ecuación solución por medio de la tranformada de Laplace. La función de transferencia del motor obtenida es la siguiente: s K = V s JLs  LbRJ  sK 2 2
  • 4. CONTROL I Controlador PID La   función   de   transferencia   se   representa   como   un   diagrama   de   bloques   tal   y   como   se  muestra en la Figura 2. Figura 2. Diagrama Bloques de un sistema de motor DC Para   un   motor   con   características   J=0.01,   b=0.1,   K=0.01,   R=1   y   L=   0.56   la   función   de  transferencia queda de la siguiente manera: 0.01 2 0.0056 s 0.066 s0.1001 Mediante Matlab se obtiene la respuesta transitoria del motor dentro de un sistema de lazo  abierto ante una entrada escalon unitario la cual se muestra en la Figura 3. Figura 3. Respuesta Transitoria del motor ante una entrada escalon unitario
  • 5. CONTROL I Controlador PID DESARROLLO Con base al diagrama de bloques de la Figura 2, se puede observar que consta de cuatro  bloques  dos de los cuales corresponde a un sistema de primer orden y dos son bloques de  igual ganancia, además de un sumador. Para los bloques de ganancia se hace uso de dos  amplificadores   inversores   y   para   los   bloques   de   primer   orden   se   hace   uso   de   dos  amplificadores integradores, para que la señal de salida del sistema sea positiva se hace uso  de   un   sumador   inversor.   El   diagrama   de   circuitos   de   amplificadores   operacionales  correspondiente al diagrama de bloques de la función de transferencia del motor se muestra  en la Figura 4. Figura 4. Diagram de Circuito simulador de la dinámica del motor Para obtener los valores de la resistencias y capacitores se sustituyeron las características  del motor en el diagrama de bloques de la Figura 2 y se calcula el valor correspondiente de  las resistencias y capacitores de cada bloque de la Figura 4. Para   demostrar   que   el   Circuito   que   aparece   en   la   Figura   4   tiene   misma   función   de  transferencia del motor se realiza el analisis del circuito como se muestra a continuación: −1 −1 V 1=−V i− KV o  , V 2= V V =−KV 2, V o= V 0.56s1 1, 3 0.01s0.1 3 sustituyendo obtemos que:
  • 6. CONTROL I Controlador PID V o=  −1 0.01s0.1   −K  −1 0.56s1  −1V i− KV o  K K2 vo = V i− V 0.01s0.10.56s1 0.01s0.10.56s1 o Despejando V o obtenemos Vo 0.01 = 2 V i 0.0056 s 0.066 s0.1001 Como se puede observar tiene la misma función de transferencia del motor. Mediante PSpice  se  obtiene  la   respuesta   transitoria   del   circuito   ante   una   señal   escalon   unitario   la   cual   se  muestra en la Figura 5. 100mV 50mV 0V 0s 1.0s 2.0s 3.0s V(out) Time Figura 5. Respuesta Transitoria del Circuito ante una señal escalon unitario Como se podra observar en Figura 5 la respuesta transitoria del circuito es identica a la  respuesta transitoria del motor que aperece en la Figura 3. Hasta este momento se ha podido diseñar un circuito con amplificadores operacionales que  simulen la dinámica de la planta a controlar, en este caso un motor DC con características  J=0.01, b=0.1, K=0.01, R=1 y L= 0.56.
  • 7. CONTROL I Controlador PID Sistema de control PID en lazo cerrado El   controlador   PID   es   un   bloque   que   se   encarga   de   corregir   el   error   que   recibe   de   la  diferencia de la señal de entrada y la señal de salida del tacometro con ganancia de 0.023, el  error corregido entra en una etapa de amplificación antes de entrar a la planta, el diagrama  de bloques de sistema de control en lazo cerrado se muestra en la Figura 6. La respuesta  transitoria del sistema se desea que responda con una elongacion menor al 30% y frecuencia  de 50. Figura 6. Sistema de control en lazo cerrado Localización de los parametros Kp, Kd y Ki del controlador La función de transferencia del controlador PID esta dada por la siguiente función: K d s 2K p sK i s El objetivo es encontrar los valores adecuados de los coeficientes del numedor tal que el  sistema de control se comporte como se ha definido con sobreelongación menor al 30% y  frecuencia igual a 50. Para hallar los valores del controlador se utilizará el lugar geométrico  de las raíces con ayuda de Matlab. Primeramente hay que colocar en Matlab­rltool las restricciones de nuestro sistema esto es la  sobreelongación y la frecuencia, esto se puede observar en la Figura 7.
  • 8. CONTROL I Controlador PID Figura 7. Ventana de restricciones de Matlab para el sistema Una   vez   introducido   las   dos   restricciones,   se   introduce   la   función   de   transferencia   de   la  planta, el amplificador con ganancia de dos, el tacometro con ganancia de uno y la función  de transferencia del motor, con ello Matlab se obtiene el lugar geometrico de las raíces del  sistema. Realizado el paso anterior se procede a darle valores arbitrarios a los ceros del  controlador  tal  que  el  lugar de geométrico de las raíces se  intersecte  con la curva de la  frecuencia y se encuentre acotado por las rectas de la sobreelongación, posteriormente el  valor de la ganancia del controlador debe ser colocado sobre la curva de la frecuencia  tal y  como se muestra en la Figura 8. Figura 8. Lugar geométrico del sistema Con   los   pasos   anteriores   los   valores   del   controlador   fueron   calculados   por   Matlab,   para  obtener los valores solo se tiene que exportar la función de transferencia del controlador a la  consola de Matlab, la cual se muestra a continuación:
  • 9. CONTROL I Controlador PID 7.891 s 2694.4 s0.0006944 s RESULTADOS Los   valores   del   controlador   son   K d =7.891, K p=694.4, K i =0.0006944 ,   dichos   valores  generan   la   respuesta   transitoria   que   cumple   con   las   restricciones   dadas,   eso   se   puede  observar en la Figura 9.  Figura 9. Respuesta transitoria del sistema controlado Dado que ya se conoce la función de tranferencia del controlador, la función de transferencia  de la planta, las ganancias del amplificador y el tacometro, se procede a calcular la función  de transferencia del sistema controlado, la cual se muestra a continuación: 0.1578 s 213.89 s1.389e­005 0.0056 s 30.2238 s 213.99 s1.389e­005 Analizando la función de transferencia del sistema se demuestra que la sobrelongacion es de  0.29 y la frecuencia es de 50, por lo tanto el sistema controlado cumple las restricciones  definidas al inicio. Para finalizar se procede a diseñar en Pspice el circuito controlador de la planta, con los  valores   de   las   resistencias   y   capacitores   que   nos   permitan   obtener   los   valores  K d , K p , K i . La respuesta transitoria de salida simulada desde Pspice se muestra en la  Figura 10.
  • 10. CONTROL I Controlador PID Figura 10. Respuesta transitoria, entrada escalon unitario y señal de error del sistema. Como se podra observar en la Figura 10 la señal de salida converge a la señal de escalon  unitario   de   entrada   a   los   800ms   y   el   error   de   estado   estacionario   se   aproxima   a   cero  conforme   la   señal   de   salida   converge   con   la   señal   de   entrada.   Por   lo   tanto   el   circuito  controlador controla el sistema cumpliendo las restricciones antes vistas. El   Diagrama   del   circuito   con   amplificadores   operacionales   del   sistema   se   muestra   en   la  Figura 11 del apéndice del documento. CONCLUSION Se concluye con base al desarrollo de la práctica realizada que el implementar un controlador  PID a una planta, permite modificar satisfactoriamente la respuesta transitoria del sistema tal  que cumpla con restricciones específicas. Se   concluye   que   utilizar   Matlab   como   herramienta   de   calculo   de   los   parametros   del  controlador permite obtener dichos valores de forma rápida,visual y precisa. Se concluye que los valores del modelo matemático del controlador son valores ideales, por  lo que al diseñar el circuito en Pspice la respuesta de salida del sistema no es identica a la  respuesta transitoria graficada con Matlab, sin embargo la señal converge al valor deseado  cumpliendo con las restricciones del sistema idealizado. APENDICE
  • 11. CONTROL I Controlador PID Figura 11.Diagrama de Circuitos del sistema controlado
