Dibujo IntroduccióN
- 1. INTRODUCCIÓN AL DIBUJOY LA GEOMETRÍA DESCRIPTIVAINTRODUCCIÓN
- 2.
- 3.

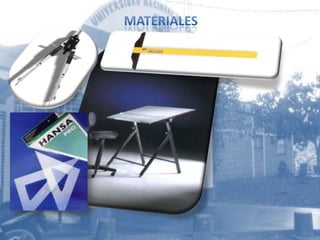

- 4.

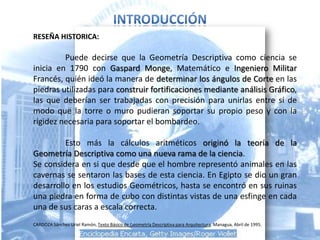

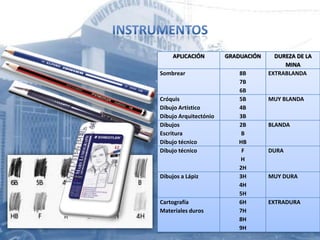

- 5. SISTEMA DE EVALUACIÓNINTRODUCCIÓNRESEÑAHISTORICA: Puede decirse que la Geometría Descriptiva como ciencia se inicia en 1790 con Gaspard Monge, Matemático e Ingeniero Militar Francés, quién ideó la manera de determinar los ángulos de Corte en las piedras utilizadas para construir fortificaciones mediante análisis Gráfico, las que deberían ser trabajadas con precisión para unirlas entre sí de modo que la torre o muro pudieran soportar su propio peso y con la rigidez necesaria para soportar el bombardeo. Esto más la cálculos aritméticos originó la teoría de la Geometría Descriptiva como una nueva rama de la ciencia.Se considera en si que desde que el hombre representó animales en las cavernas se sentaron las bases de esta ciencia. En Egipto se dio un gran desarrollo en los estudios Geométricos, hasta se encontró en sus ruinas una piedra en forma de cubo con distintas vistas de una esfinge en cada una de sus caras a escala correcta.CARDOZA Sánchez Uriel Ramón, Texto Básico de Geometría Descriptiva para Arquitectura. Managua, Abril de 1995.

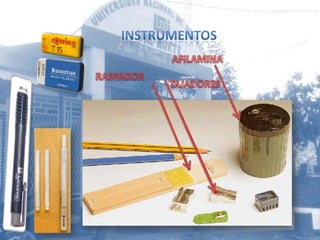

- 6. CONCEPTOSGENERALESDIBUJO TÉCNICODibujo técnico:es el procedimiento utilizado para representar topografía, trabajos de ingeniería, edificios y piezas de maquinaria, que consiste en un dibujo normalizado. La utilización del dibujo técnico es importante en todas las ramas de la ingeniería y en la industria, y también en arquitectura y geología.Geometría: (del griego geō, 'tierra'; metrein, 'medir'), rama de las matemáticas que se ocupa de las propiedades del espacio. En su forma más elemental, la geometría se preocupa de problemas métricos como el cálculo del área y diámetro de figuras planas y de la superficie y volumen de cuerpos sólidos. Otros campos de la geometría son la geometría analítica, geometría descriptiva, topología, geometría de espacios con cuatro o más dimensiones, geometría fractal, y geometría no euclídea.Biblioteca de Consulta Microsoft ® Encarta ® 2005. © 1993-2004 Microsoft Corporation. Reservados todos los derechos.Idem.
- 7.

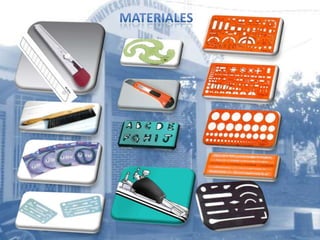

- 8.

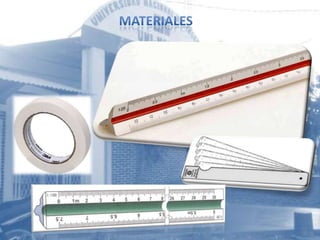

- 9.

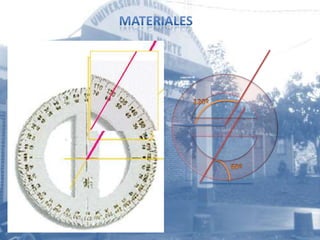

- 10.

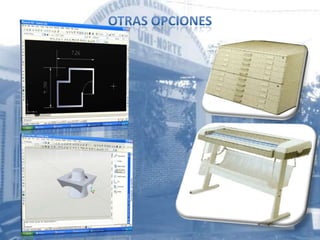

- 11.

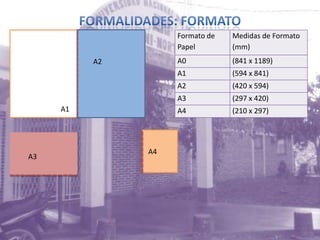

- 12.
- 13.
- 14.
- 15.

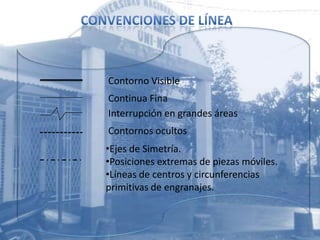

- 16. CONVENCIONESDELÍNEAContorno VisibleContinua FinaInterrupciónen grandes áreasContornos ocultosEjes de Simetría.

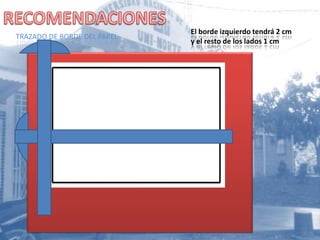

- 17. Posiciones extremas depiezas móviles.

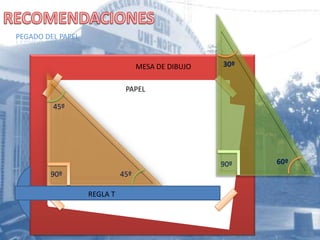

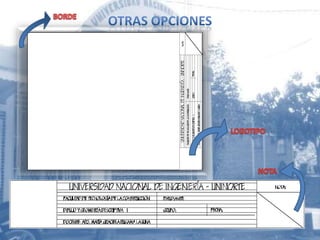

- 18. Líneas de centrosy circunferencias primitivas de engranajes.RECOMENDACIONESPEGADO DEL PAPEL30ºMESA DE DIBUJOPAPELPAPEL45º60º90º90º45ºREGLA T

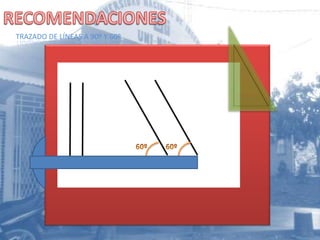

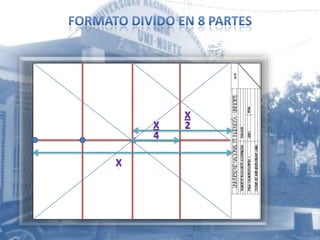

- 19. RECOMENDACIONESTRAZADO DE LÍNEASA 90º Y 60º60º60º

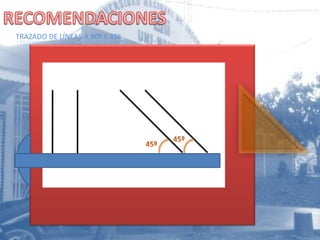

- 20. RECOMENDACIONESTRAZADO DE LÍNEASA 90º Y 45º45º45º
