2. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
VIVIENDA PUNO
ARQUITECTURA BIOCLIMATICA:
La arquitectura bioclimática puede definirse como la arquitectura diseñada sabiamente
para lograr un máximo CONFORT dentro del edificio con el mínimo gasto energético. Para
ello aprovecha las condiciones climáticas de su entorno, transformando los elementos
climáticos externos en confort interno gracias a un diseño inteligente.

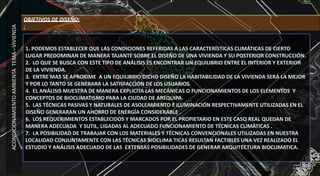

3. 1. PODEMOS ESTABLECER QUE LAS CONDICIONES REFERIDAS A LAS CARACTERÍSTICAS CLIMÁTICAS DE CIERTO
LUGAR PREDOMINAN DE MANERA TAJANTE SOBRE EL DISEÑO DE UNA VIVIENDA Y SU POSTERIOR CONSTRUCCIÓN.
2. LO QUE SE BUSCA CON ESTE TIPO DE ANÁLISIS ES ENCONTRAR UN EQUILIBRIO ENTRE EL INTERIOR Y EXTERIOR
DE LA VIVIENDA.
3. ENTRE MAS SE APROXIME A UN EQUILIBRIO DICHO DISEÑO LA HABITABILIDAD DE LA VIVIENDA SERÁ LA MEJOR
Y POR LO TANTO SE GENERARA LA SATISFACCIÓN DE LOS USUARIOS.
4. EL ANÁLISIS MUESTRA DE MANERA EXPLICITA LAS MECÁNICAS O FUNCIONAMIENTOS DE LOS ELEMENTOS Y
CONCEPTOS DE BIOCLIMATISMO PARA LA CIUDAD DE AREQUIPA.
5. LAS TÉCNICAS PASIVAS Y NATURALES DE ASOLEAMIENTO E ILUMINACIÓN RESPECTIVAMENTE UTILIZADAS EN EL
DISEÑO GENERARAN UN AHORRO DE ENERGÍA CONSIDERABLE .
6. LOS REQUERIMIENTOS ESTABLECIDOS Y MARCADOS POR EL PROPIETARIO EN ESTE CASO REAL QUEDAN DE
MANERA ADECUADA Y SUTIL, LIGADAS AL ADECUADO FUNCIONAMIENTO DE TÉCNICAS CLIMÁTICAS .
7. LA POSIBILIDAD DE TRABAJAR CON LOS MATERIALES Y TÉCNICAS CONVENCIONALES UTILIZADAS EN NUESTRA
LOCALIDAD CONJUNTAMENTE CON LAS TÉCNICAS BIOCLIMA TICAS RESULTAN FACTIBLES UNA VEZ REALIZADO EL
ESTUDIO Y ANÁLISIS ADECUADO DE LAS EXTENSAS POSIBILIDADES DE GENERAR ARQUITECTURA BIOCLIMATICA.
ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
OBJETIVOS DE DISEÑO:
:

4. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
VIVIENDA PUNO

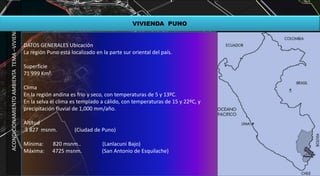

DATOS GENERALES Ubicación
La región Puno está localizado en la parte sur oriental del país.
Superficie
71 999 Km².
Clima
En la región andina es frío y seco, con temperaturas de 5 y 13ºC.
En la selva el clima es templado a cálido, con temperaturas de 15 y 22ºC, y
precipitación fluvial de 1,000 mm/año.
Altitud
3 827 msnm. (Ciudad de Puno)
Mínima: 820 msnm.. (Lanlacuni Bajo)
Máxima: 4725 msnm. (San Antonio de Esquilache)

5. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
VIVIENDA PUNO

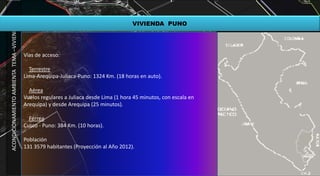

Vías de acceso:
Terrestre
Lima-Arequipa-Juliaca-Puno: 1324 Km. (18 horas en auto).
Aérea
Vuelos regulares a Juliaca desde Lima (1 hora 45 minutos, con escala en
Arequipa) y desde Arequipa (25 minutos).
Férrea
Cusco - Puno: 384 Km. (10 horas).
Población
131 3579 habitantes (Proyección al Año 2012).

6. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
VIVIENDA PUNO

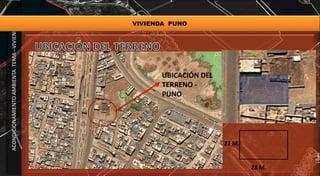

UBICACIÓN DEL
TERRENO -
PUNO
22 M.
28 M.

7. • Maximizar las ganancias
solares durante los meses de
invierno
• Minimizar perdidas de calor
(aislamiento)
• En verano aprovechar los
vientos
• En invierno nivelar las
variaciones nocturnas por
medio de calefacción y nivel
de arropamiento

8. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
VIVIENDA PUNO

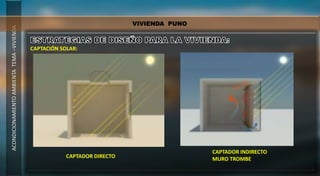

CAPTACIÓN SOLAR:
CAPTADOR DIRECTO
CAPTADOR INDIRECTO
MURO TROMBE

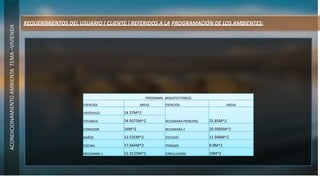

9. PROGRAMA ARQUITECTONICO
ESPACIOS AREAS ESPACIOS AREAS
VESTIVULO 14.37M^2
RECAMARA PRINCIPAL 25.85M^2ESTANCIA 24.9375M^2
COMEDOR 16M^2 RECAMARA 2 20.5005M^2
BAÑOS 12.525M^2 ESTUDIO 11.948M^2
COCINA 17.664M^2 TERRAZA 8.9M^2
RECAMARA 1 22.3125M^2 CIRCULACIÓN 19M^2
ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
REQUERIMIENTOS DEL USUARIO ( CLIENTE ) REFERIDOS A LA PROGRAMACIÓN DE LOS AMBIENTES:

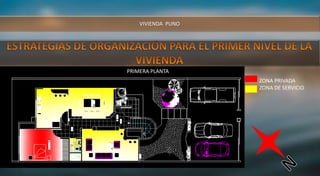

10. VIVIENDA PUNO
ZONA PRIVADA
ZONA DE SERVICIO
PRIMERA PLANTA

11. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA

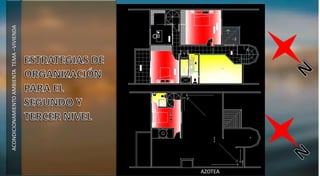

SEGUNDA PLANTA
AZOTEA

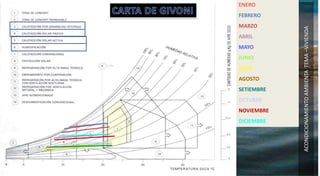

12. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
ENERO
FEBRERO
MARZO
ABRIL
MAYO
JUNIO
JULIO
AGOSTO
SETIEMBRE
OCTUBRE
NOVIEMBRE
DICIEMBRE

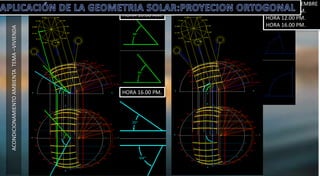

13. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
DIA 15 DE JUNIO
HORA 10.00 AM.
HORA 16.00 PM.
DIA 23 DE SETIEMBRE
HORA 10.00 AM.
HORA 12.00 PM.
HORA 16.00 PM.

14. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA

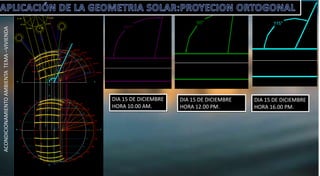

DIA 15 DE DICIEMBRE
HORA 10.00 AM.
DIA 15 DE DICIEMBRE
HORA 12.00 PM.
DIA 15 DE DICIEMBRE
HORA 16.00 PM.

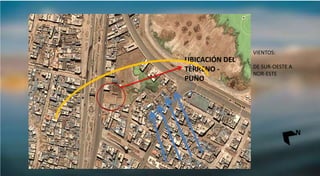

15. UBICACIÓN DEL
TERRENO -
PUNO
VIENTOS:
DE SUR-OESTE A
NOR-ESTE
N

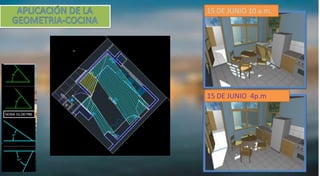

17. 15 DE JUNIO 10 a.m.
15 DE JUNIO 4p.m.

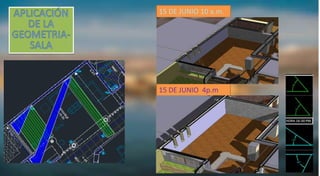

18. 15 DE JUNIO 10 a.m.
15 DE JUNIO 4p.m.

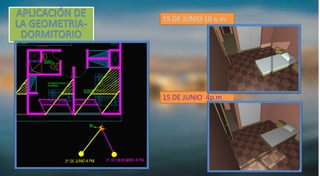

19. 15 DE JUNIO 10 a.m.
15 DE JUNIO 4p.m.

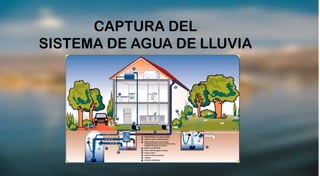

21. CAPTURA DEL
SISTEMA DE AGUA DE LLUVIA

22. • Con un presupuesto de alrededor de S./ 8000 una familia puede instalar un sistema en su casa para captar el
agua de la lluvia.
• Antes de instalar el sistema, es un estudio de las precipitaciones en la región, la capacidad de absorción de
la cubierta y el número de personas en la sala para determinar si es factible instalar. Por ejemplo, si el área del
techo de la vivienda es de 150m2, el agua acumulada en un año será de aproximadamente 150 000litros.
• El sistema puede aplicarse en paralelo con el sistema de agua de las escuelas públicas. El
agua recogida se utiliza para varios propósitos, como para reponerla cisterna de agua, el suministro, como la
lavadora y el lavavajillas, para regar jardines, llenar piscinas, lavar el coche, entre otros usos.
• Por lo general el agua no se utiliza para el baño debido a la contaminación en el aire que
se contamina el agua de lluvia en los primeros minutos de lluvia, pero también sirve para este fin ya que
la bomba de agua está equipado para desinfectar el agua.

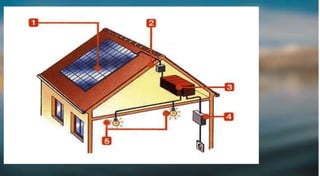

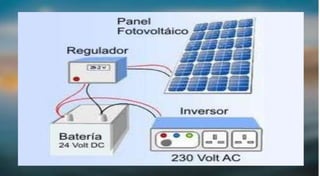

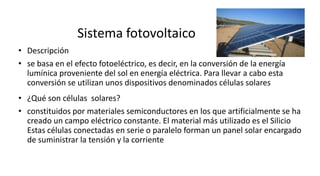

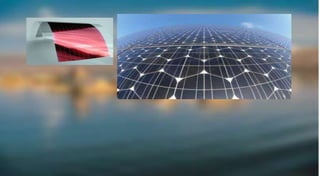

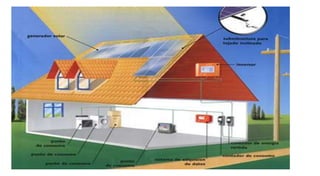

24. Sistema fotovoltaico
• Descripción
• se basa en el efecto fotoeléctrico, es decir, en la conversión de la energía
lumínica proveniente del sol en energía eléctrica. Para llevar a cabo esta
conversión se utilizan unos dispositivos denominados células solares
• ¿Qué son células solares?
• constituidos por materiales semiconductores en los que artificialmente se ha
creado un campo eléctrico constante. El material más utilizado es el Silicio
Estas células conectadas en serie o paralelo forman un panel solar encargado
de suministrar la tensión y la corriente

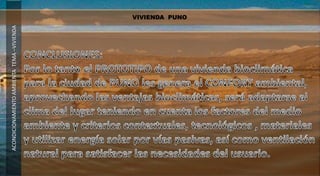

31. ACONDICIONAMIENTOAMBIENTATEMA–VIVIENDA
VIVIENDA PUNO
