Los entrepisos plystone de Plycem son sistemas livianos de losa que facilitan la construcción de segundos pisos de manera rápida y ordenada, utilizando estructuras de metal o madera y láminas de entrepiso. Este sistema ofrece numerosas ventajas, como un tiempo de ejecución reducido, limpieza en la obra y menor necesidad de espacio y equipos especiales. Además, permite acabados versátiles y es ideal para ampliaciones y remodelaciones debido a su bajo peso.

1. Sistemas de Entrepisos

2. Descripción
Los entrepisos Plystone son un sistema de losa liviana que
permite resolver las necesidades de segundos pisos de una
manera rápida, sencilla, limpia y ordenada.
Consiste en una estructura de metal o madera, diseñada y
calculada por un profesional en el área, sobre la cual se instalan
las láminas Plystone de entrepiso. Finalmente se procede a
instalar el acabado final, ya sea cerámico, cementicio, vinil,
alfombra, etc.
Los más de 27 años de experiencia de Plycem, han permitido
desarrollar una aplicación altamente competitiva y llena de
ventajas.

3. Componentes del sistema
1. Estructura
La estructura del sistema de entrepisos Plycem puede ser de madera, o
de metal.
Las dimensiones de éstos elementos deben ser calculadas de acuerdo a
las características de cada proyecto por un profesional en el área.
Perfil PA
Perfil PE
CAJA
Perfil PE
Tubo
Estructural
Viga W
Viga de
Madera

4. Componentes del sistema
2. Láminas de Entrepiso Plystone
Plycem ha desarrollado las Láminas de Entrepiso Plystone de 20, 22, 25
de espesor especialmente para esta aplicación. El espesor
recomendado dependerá del tipo de edificación y de las cargas a
soportar.
Estas láminas se pueden encontrar en dos presentaciones.
20 22 25
40.6 1052 1401 1820
61 310 413 606
Espesor (mm)
Separación (cm)
CARGA PERMISIBLE SOBRE LAMINAS DE ENTREPISO PLYSTONE (Kg/m2
)

5. 3. Tornillos
Las láminas deben fijarse a la estructura utilizando tornillos
Plycem.
Tornillo MM 10-075 (Estructura)
Tornillo LH 8-050 (Estructura)
Tornillo PH 10-150 (Plycem a Acero)
Tornillo PH 8-162 (Plycem a Acero)
PH10-175 (Plycem a Acero)
Tornillo PL 8-175 (Plycem a Madera)
Arandela Plana 25.4 mm
Componentes del sistema

6. Componentes del sistema
4. Accesorios
Estos elementos ayudan a que el sistema sea más silencioso y se
puedan realizar los acabados sobre las láminas.
Sellador de poliuretano Cintas de hule o anti-vibración
Madera de 1”X2”
Geotextil No Tejido
NT 1600
Pagamento para
madera
Pegamento Acrílico

7. Herramientas

8. Proceso Constructivo

9. 1. Estructura
Instale la estructura a una separación (d)
acorde al espesor de las láminas, las cargas y
la luz máxima permitida (L). *
* Ver las tablas del manual de instalación.

10. 1. Estructura
Si utiliza láminas con borde recto, recuerde instalar el
perfil de ensamble (PA) de forma perpendicular a la
estructura y a cada 1.22 m de separación
* Ver las tablas del manual de instalación.

11. 2. Amortiguamiento Acústico
Instale el amortiguamiento
acústico ya sea de madera,
sellador de poliuretano o hule,
sobre la estructura.

12. 2. Amortiguamiento Acústico
Sello de hule Cinta anti-vibración
Sellador de Poliuretano
Madera

14. 3. Láminas Plystone
Arreglo de posición trabada
Instale las láminas en
sentido perpendicular a la
estructura en arreglo de
posición trabada.

15. Soportes en láminas con borde recto

16. Soportes en láminas con borde recto

17. Siempre instale las
las láminas de Plycem
al menos sobre 3
apoyos!

18. 3. Láminas Plystone
Borde Recto
En la instalación de las
láminas debe tomarse en
cuenta la ubicación de los
tornillos.

19. Borde Machihembrado

21. El entrepiso está casi listo.
Solo falta darle el acabado.

22. 4. Acabado
Pisos de madera:

23. Acabado de Alfombra

24. Piso Vinílico:

25. Piso Cerámico

26. Requiere de una membrana de geotextil que se debe pegar con un adhesivo
acrílico para pisos del tipo SUPREME de LANCO o similar. También se puede
usar cola blanca como cemento de contacto (recomendable consultar por cola
blanca resistente al agua):
1- Colocación del Adhesivo Acrílico:
Aplicar el pegamento con una espátula en toda la superficie (limpia de polvo)
y pegando de inmediato el geotextil sin dejar pliegues ni traslapes. Deje secar al tacto.
4. Acabado con cerámica

27. 1- Colocación de cola blanca o cola resistente al agua:
Aplicar el pegamento con una espátula en toda la superficie (limpia de polvo)
y pegando de inmediato el geotextil sin dejar pliegues ni traslapes. Deje secar al tacto
4. Acabado con cerámica

28. Una vez que el geotextil esté
seco y adherido, instale la
cerámica como lo hace
normalmente.
4. Acabado con cerámica

29. El entrepiso está listo !

30. VENTAJAS

31. Comparativo de precios: Entrepiso Plycem vrs entrepiso de
concreto con lámina ondulada galvanizada
*Costo total incluye materiales y mano de obra
* Costo incluye impuesto de ventas
Tipo de entrepiso Costo /m2
Lámina Plystone sin machimbre ni amortiguador $74,4
Lámina Plystone con machimbre sin amortiguador $72,5
Lámina Plystone sin machimbre y con amortiguador de madera $77,4
Lámina Plystone con machimbre y con amortiguador de madera $75,5
Sistema metal (lam galv calibre 30) con losa de concreto de 6cm $78,0
$74.4
$72.5
$77.4
$75.5
$78.0
Lámina Plystone
sin machimbre ni
amortiguador
Lámina Plystone
con machimbre sin
amortiguador
Lámina Plystone
sin machimbre y
con amortiguador
de madera
Lámina Plystone
con machimbre y
con amortiguador
de madera
Sistema metal (lam
galv calibre 30) con
losa de concreto
de 6cm

32. Para el usuario final
1. Tiempo de ejecución
El tiempo de ejecución
de un sistema de
entrepiso Plycem es el
más rápido, y por lo
tanto, la obra puede se
utilizada en el menor
tiempo.
2. Obra limpia
A pesar de los trabajos, la
construcción es limpia, seca y
ordenada, ya que no se requiere de
arena, cemento, grava ni agua!

33. Para el usuario final
3. Menos espacio requerido
Como no se requieren
materiales pétreos no se
necesita de un espacio
grande para almacenar
los materiales.
4. Menos riesgo
Además no se corre el riesgo de
incurrir en multas por almacenarlos
en la calle !

34. Para el usuario final
5. No se requiere de equipo especial
No se requiere contratar
equipo especial para
mezclado y bombeo del
concreto, ni grúas para
levantas elementos de
estructura pesados.

35. Para el usuario final
6. No se requieren encofrados
No se requiere comprar
o alquilar materiales o
equipos para hacer
encofrados o estructuras
temporales

36. Para el usuario final
7. Bajo peso
El bajo peso de los
entrepisos Plycem los
hacen idóneos para
ampliaciones y
remodelaciones, ya que no
es necesario hacer una
readecuación estructural.
Además, cuando se
construye en laderas, no
es necesario realizar
grandes movimientos de
tierra, ya que la
cimentación será menor.

37. Para el usuario final
8. Menos desperdicio
Debido a que es un sistema modular, el desperdicio
en la obra se reduce, por lo que se puede ahorrar en
los fletes de deshecho de desperdicios.

38. Para el usuario final
9. Excelente Acabado!
El acabado es tan bueno que puede ser
utilizado como el cielo de la habitación inferior.

39. Para el usuario final
10. Inversión Segura
Para locales rentados, el sistema puede ser
completamente desmontable.

40. Para el instalador
1. Tiempo de ejecución
El tiempo de ejecución
de un sistema de
entrepiso Plycem es el
más rápido, y por lo
tanto, el personal puede
dedicarse a otras tareas.
Se hace más en menos
tiempo!
2. Obra limpia
El trabajo se hace de manera muy
ordenada y limpia, lo que incrementa el
profesionalismo y el prestigio del
instalador.

41. Para el instalador
3. Seguridad
Desde el momento en que se
instala la primer lámina ya
existe una superficie fuerte y
firme donde trabajar, lo cual
reduce la posibilidad de
accidentes.
4. Trabajabilidad
Las láminas Plystone para entrepiso de Plycem se trabajan fácilmente con
las herramientas comunes y no las desafilan, por lo que dura más que con
otros productos similares.

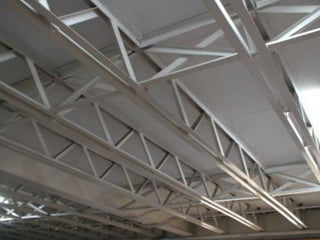

42. Aplicaciones
