Este documento presenta los principios básicos de la ergonomía. Define la ergonomía como una disciplina que busca diseñar de acuerdo con las características humanas para lograr la armonía entre humanos y tecnología. Explica brevemente la historia de la ergonomía y sus objetivos. También cubre conceptos clave como antropometría, confort, precisión, eficiencia, postura y más. Finalmente, discute áreas de especialización de la ergonomía y sus aplicaciones en diferentes campos como deporte, transporte

1. Principios de
ergonomía
DI / Diego Carbonell

2. Que es ergonomía
Ergo - Nomia
Actividad, cuerpo Normas o leyes naturales
La Ergonomía es una disciplina que busca que los humanos y la tecnología
trabajen en completa armonía diseñando de acuerdo con las características,
necesidades y limitaciones humanas.
Literalmente se puede decir que la ergonomía se enfoca a buscar, estudiar y
establecer las leyes o principios del trabajo.

3. Objetivo
Adaptar los productos, herramientas, tareas,
espacios y entornos a la capacidad y
necesidades de las personas.
Para mejorar la eficiencia, seguridad y
bienestar de los consumidores, usuarios o
trabajadores.

4. Breve historia de la ergonomía
DC
15 A.C.
Arquitecto romano
Vitruvius
proporciones
1498
Leonardo da Vinci
Cuadernos de
Anatomía
1925
Le Corbusier
arquitectura en función
de los usuarios
1939
ingeniería
humana y
psicoingenieria
II War
1950
Primera sociedad
de ergonomía
Gran Bretaña
1961
primera reunión
internacional
Estocolmo
IEA
Now

5. Que es la ergonomía para IEA?
Profesión que aplica la teoría, principios,
datos y métodos para evaluar y diseñar,
con la idea de optimizar el bienestar
humano y el desempeño de todo un
sistema de trabajo.

6. Aplicaciones de la ergonomía en otras áreas

7. Conceptos
de Ergonomía
Un conjunto de actividades realizadas con
el fin de adaptar el trabajo al hombre.
Una actividad multidisciplinaría.
Una filosofía para hacer el trabajo mas fácil
y mejor .

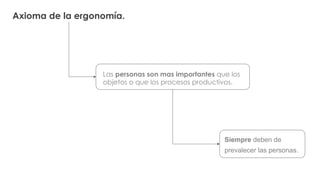

8. Axioma de la ergonomía.
Las personas son mas importantes que los
objetos o que los procesos productivos.
Siempre deben de
prevalecer las personas.

9. El correcto diseño de
un puesto de trabajo
debe de:
• Garantizar una correcta disposición del espacio de trabajo.
• Evitar los esfuerzos innecesarios. Los esfuerzos nunca deben de
sobrepasar la capacidad física del trabajador.
• Evitar movimientos que fuercen los sistemas articulares.
• Evitar los trabajos excesivamente repetitivos.
• Lograr una correcta visibilidad y una adecuada disposición de
los elementos de trabajo.

10. … Y cuales son los aspectos a tener en cuenta
cuando se piensa en ergonomía ?

11. Confort
Aquello que produce bienestar y comodidades

12. Precisión
Capacidad de un instrumento
de dar el mismo resultado
en mediciones diferentes
realizadas en las
mismas condiciones

13. Tacto
Es el sentido que permite a los organismos percibir cualidades de
los objetos y medios como la presión, temperatura, aspereza o
suavidad, dureza, etc.

14. EficienciaCapacidad de disponer de alguien o de algo para
conseguir un efecto determinado

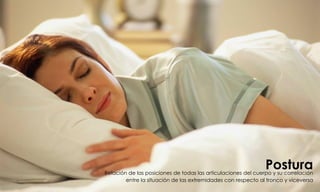

15. PosturaRelación de las posiciones de todas las articulaciones del cuerpo y su correlación
entre la situación de las extremidades con respecto al tronco y viceversa

16. Edad
Tiempo transcurrido a partir del
nacimiento de un individuo

17. Antropometría
"medidas del hombre"

18. Interfaces
Lugar de la interacción, el espacio donde se
desarrollan los intercambios y sus manualidades

19. Ambiente físicoCondiciones del espacio artificial y no artificial que
inciden en la calidad de vida de las personas

20. VestimentaConjunto de prendas generalmente textiles fabricadas con diversos
materiales y usadas para vestirse y protegerse del clima adverso.

21. HerramientasObjeto elaborado a fin de facilitar la realización de una tarea
mecánica que requiere de una aplicación correcta de energía.

22. Calidad de VidaConcepto utilizado para evaluar el bienestar
social general de individuos y sociedades

23. Conceptos a tener en cuenta en la ergonomia
Calidad de vida
Antropometría
Precisión
Herramientas
Edad
Confort
Biomecánica Ambiente físico
Eficiencia
Proxémica
Interfases
Tacto
PosturaVestimenta
Iluminación

24. - Mano
- Hombros
- Cuello
- Espalda
Movimiento Ciclos de
Trabajo
- Recuperación
- Cuantificación
de Tiempo de
Trabajo
+ Duración de
trabajo,
+ tiempo de
recuperación
+ pausas
pequeñas es
mejor que un
pausa larga
Control
muscular a
largo plazo /
repetido
+ actividad implica:
+ demanda de oxigeno
+ consumo de azúcar a nivel celular
+ acido láctico
+ ritmo respiratorio
+ ritmo cardiaco
- Escasez
vascular de las
manos/dedos
- Menos Fuerza
en Apretón
Tiempo de
Recuperación
Asociado a:
- Postura
- Aceleración
- Repetición
Apretón
- Guantes
- Ropa Abultada
Postura Fuerza
Velocidad
aceleración Repetición Duración
Tiempo de
recuperación
Esfuerzo
dinámico
Vibración
segmentaría
Aspectos físicos que observa la ergonomía

25. Áreas de especialización
de la Ergonomía
• Antropometría
• Economía biomecánica y fisiológica
• Ergonomía ambiental
• Ergonomía cognitiva
• Ergonomía de diseño y evaluación
• Ergonomía de necesidades
• Ergonomía preventiva
• Ergonomía de producto
• Ergonomía laboral

26. Consecuencias de una pobre ergonomía
Trauma: Lesión corporal por la acción mecánica
sobre el cuerpo.
Acumulativo: Desordenes físicos que gradualmente
se convierten en incapacidad como resultado del
trauma repetitivo sobre una parte del cuerpo.
Desordenes físicos: Dolencias físicas o condicion
anormal en el organismo.
Ganglios del dorso de la muñeca y en la
articulación distal de un dedo (quiste).

27. Ventajas de la ergonomía
1. Mantiene y mejora la salud
2. Incrementa la producción
3. Mejora la calidad
4. Mejora la competitividad
Produccion
Calidad
Seguridad

28. Como es la ergonomía en sus trabajos ? ...

29. Donde
podemos
ver la
ergonomía
DeporteTransporte Medicina Recreación Mobiliario

30. Ejemplo ergonómico de silla para oficina

31. Ejemplo ergonómico de silla para oficina

32. Enfoques de análisis ergonómicos en el mundo
Ergonomia
Factores
Humanos
Europa USA
• Fisiologia
• Biometria
• Diseño de
estaciones
de trabajo
• Sicología
Experimental
• Desempeño
humano
• Diseño de
sistemas

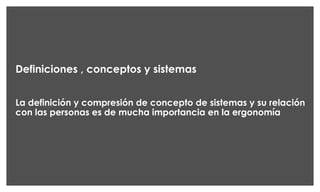

33. Definiciones , conceptos y sistemas
La definición y compresión de concepto de sistemas y su relación
con las personas es de mucha importancia en la ergonomía

34. Ambiente
físico
Espacio
De
trabajo
Maquinas
equipamiento
Tarea
Interacción de factores relevantes en el diseño ergonómico
Personas
Organización
del trabajo
y diseño
de espacios

35. Ergonomía.
Ergonomía y los campo de conocimientos multidisciplinarios
• Características.
• Necesidades.
• Capacidades.
• habilidades
Seres
humanos
Aplica conocimientos de:
• Psicología.
• Fisiología.
• Antropometría.
• Biomecánica.

36. ¿ Y que es la antropometría ?

37. Antropometría
Antropo - Metria
Ser humano dimensiones o métrica
Ciencia que estudia en concreto las medidas del cuerpo humano , con la finalidad
de establecer diferencias en individuos o grupos

38. Aplicación de la antropometría en la ergonomía
Provee información sobre el cuerpo humano
en tres áreas ergonómicas:
1)Establecer criterios para el diseño de
componentes
2)Ofrece criterios para las evaluaciones
de pruebas prototipos
3)Los requerimientos de los espacios

39. Principios de Ergonomía
Alcance
fácil de todo
Trabajo a
una altura
apropiada
Reducir
fuerzas
Excesivas
Mantener
buenas
posturas
Reducir
repeticiones
Minimizar
la fatiga

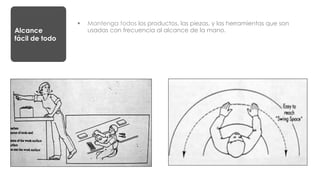

40. § Mantenga todos los productos, las piezas, y las herramientas que son
usadas con frecuencia al alcance de la mano.Alcance
fácil de todo

41. § Una condición común es la altura inapropiada entre los empleados y su
plano de trabajo.
§ Esto conduce a posturas deficientes y a un mayo esfuerzo físico
Trabajo a
una altura
apropiada

42. ¿Que
esta
mal en
esta foto?

43. Reducir
fuerzas
Excesivas

44. Mantener
buenas
posturas

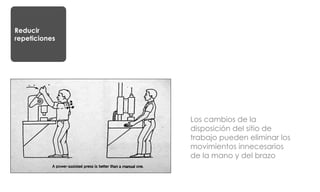

45. Los cambios de la
disposición del sitio de
trabajo pueden eliminar los
movimientos innecesarios
de la mano y del brazo
Reducir
repeticiones

46. Sobrecargar las capacidades físicas y mentales puede
contribuir a lesiones, a trastornos crónicos, a la mal
calidad, y a la improductividad.
Minimizar
la fatiga

47. Estiramiento de
extremidad izquierda
(no máxima) por
limitante palanca.
Riesgo elongación o
lesión ligamentaria
Caso real de análisis ergonómico

48. lateroflexión muñeca,
elevación codo sobre
plano de hombro y
flexión máxima de codo,
Riesgo trauma
acumulativo o probable
lesión crónica
Codo sobre hombro
Y flexion max de codo
Lateroflexión
muñeca
Caso real de análisis ergonómico

49. Hacer las cosas correctas,
correctamente.
diseño es solucionar
problemas no crearlos.
Hasta ahora el progreso tecnológico no
parece implicar una mejor calidad de vida

50. Gracias…
