Este documento describe brevemente los principios básicos de la espectroscopia infrarroja y RMN. Explica que la espectroscopia infrarroja implica cambios en los enlaces moleculares debido a la absorción de radiación electromagnética en el rango de 4000-400 cm-1. También describe los componentes clave de un espectrómetro infrarrojo como una fuente de radiación, un portamuestras, un monocromador y un detector.

1. LAURA CASTILLO
ANA NAZATE

2. Tipo de radiación
• IR medio
electromagnética
Rango de
• 4000-400 cm-1
Absorción
Cambios en la
• vibración en los enlaces
molécula
Información • grupos funcionales, tipos de
enlaces

3. Un espectrofotómetro clásico y ampliamente difundido, son los de
“doble as”. Ellos están configurados con los siguientes componentes:
1.-Una fuente de radiación. Blanco Detector
2.-Un porta muestra y blanco.
Divisor de as Ampli
ficador
3.-Una rejilla o monocromador
4.-Un detector. O
CPU Pantalla
5.-Un CPU que permite ampliar
o reducir
zonas específicas del espectro.
Fuente de radiación Teclado
Muestra Impresora
infrarroja: laser, Regilla o
Globar o Nernst Monocromador

5. Posicion cm-1 Forma Intensidad Tipo de enlace
3370 Ancha Fuerte O-H
3090 Agudo Medio Csp2-H simetrico
2910 Agudo Fuerte Csp2-H
asimétrico
2890 Agudo Medio Csp3-H simetrico
1600 Agudo Fuerte C=C
1500 Agudo Fuerte C=C
1470 Agudo Medio C-CH2
1250 Agudo Fuerte Tension C-O
1150 Agudo bifurcado Fuerte C-O
El compuesto presenta absorciones Csp2-H
pertenecientes a un anillo aromático pues también existe la presencia
de sobretonos en un rango de 1500-1700 que por la forma de los
mismos indican una mono sustitución, además existe una cadena
alifática por la absorción de Csp3-H, existe la presencia de un enlace
O-H que por la forma de la banda se supone la presencia de un
grupo funcional alcohol el cual se encuentra asociado.

6. • Radio • 3 kHz y
frecuencia unos
300 GHz
radiación
electro Rango de
Absorción
magnética
Escala Cambios
del en la
espectro molécula
• 0-12 • giro del
ppm spin

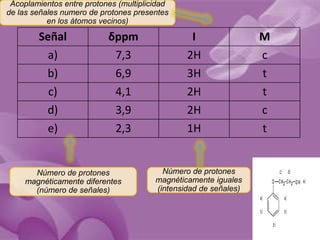

8. Acoplamientos entre protones (multiplicidad
de las señales numero de protones presentes
en los átomos vecinos)
Señal δppm I M
a) 7,3 2H c
b) 6,9 3H t
c) 4,1 2H t
d) 3,9 2H c
e) 2,3 1H t
Número de protones Número de protones
magnéticamente diferentes magnéticamente iguales
(número de señales) (intensidad de señales)

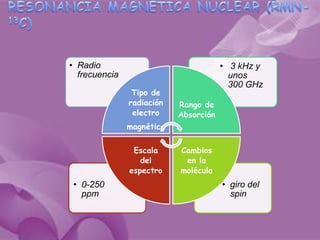

9. • Radio • 3 kHz y
frecuencia unos
300 GHz
Tipo de
radiación Rango de
electro Absorción
magnética
Escala Cambios
del en la
espectro molécula
• 0-250 • giro del
ppm spin

10. Las transiciones más favorecidas son entre el orbital
ocupado de energía más alta (HOMO) y el orbital
desocupado de energía más baja (LUMO)

11.  Fuente de luz
 Sistema de lentes y espejos
que dividen el haz de luz en
dos: uno pasa por una célula
que contiene la muestra y el
otro por una célula con el
disolvente
 Detector
 Sistema de registro del
espectro
 La forma mas sencilla de
representar el espectro es la
representación de
Absorbancia (ordenadas)
frente a λ (abcisas).
