La espectroscopía infrarroja analiza las vibraciones y rotaciones de los enlaces moleculares cuando son sometidos a radiación infrarroja. El documento explica los fundamentos de la espectroscopía infrarroja, incluyendo los diferentes tipos de radiación, las longitudes de onda, los modos de vibración de los enlaces, y cómo se pueden identificar grupos funcionales a partir de los espectros infrarrojos.

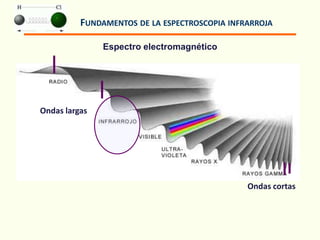

1. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
Espectro electromagnético
Ondas largas
Ondas cortas

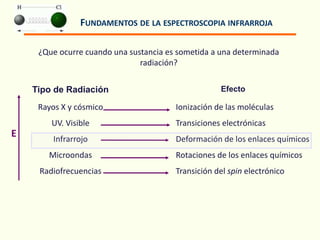

2. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
¿Que ocurre cuando una sustancia es sometida a una determinada
radiación?
Tipo de Radiación Efecto
Rayos X y cósmico
UV. Visible
Infrarrojo
Microondas
Radiofrecuencias
Ionización de las moléculas
Transiciones electrónicas
Deformación de los enlaces químicos
Rotaciones de los enlaces químicos
Transición del spin electrónico
E

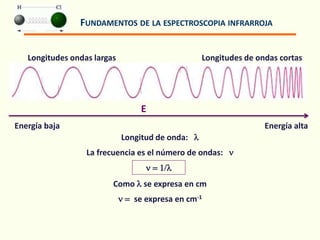

3. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
Longitudes ondas largas Longitudes de ondas cortas
Energía baja Energía alta
Longitud de onda: l
La frecuencia es el número de ondas: 
 = 1/l
Como l se expresa en cm
 = se expresa en cm-1
E

4. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
Espectrómetro es un instrumento las absorciones de la radiaciones
de IR de una sustancia.
Espectrograma es la gráfica resultante, comúnmente nos referimos a
ella simplemente espectro de IR.
Información obtenida:
Grupos funcionales a partir de las
absorciones observadas.
% T
Frecuencia

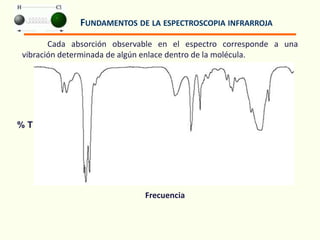

5. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
% T
Frecuencia
Cada absorción observable en el espectro corresponde a una
vibración determinada de algún enlace dentro de la molécula.

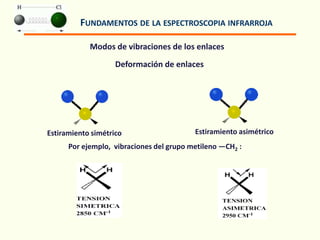

6. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
Estiramiento simétrico Estiramiento asimétrico
Modos de vibraciones de los enlaces
Deformación de enlaces
Por ejemplo, vibraciones del grupo metileno ―CH2 :

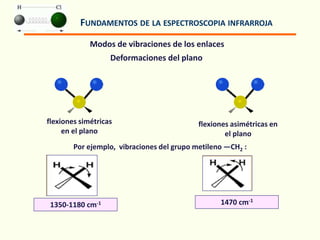

7. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
Modos de vibraciones de los enlaces
Deformaciones del plano
flexiones simétricas
en el plano
flexiones asimétricas en
el plano
Por ejemplo, vibraciones del grupo metileno ―CH2 :
1350-1180 cm-1 1470 cm-1

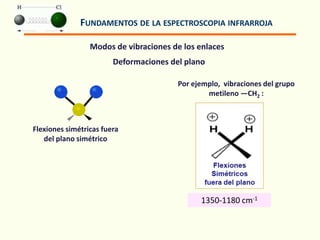

8. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
Modos de vibraciones de los enlaces
Deformaciones del plano
Flexiones simétricas fuera
del plano simétrico
Por ejemplo, vibraciones del grupo
metileno ―CH2 :
1350-1180 cm-1

9. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
La región mas utilizada corresponde de 4.000 cm-1 a 625 cm-1
La región 1300 cm-1 a 625 cm-1 es conocida como la región de la huella
dactilar

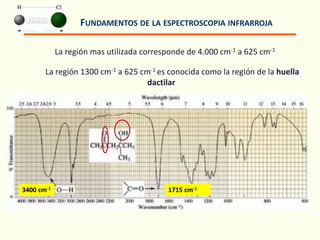

10. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
La región mas utilizada corresponde de 4.000 cm-1 a 625 cm-1
La región 1300 cm-1 a 625 cm-1 es conocida como la región de la huella
dactilar
3400 cm-1 1715 cm-1

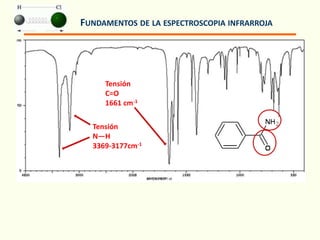

11. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
Tensión
C=O
1661 cm-1
Tensión
N—H
3369-3177cm-1

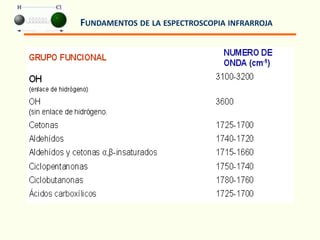

12. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA

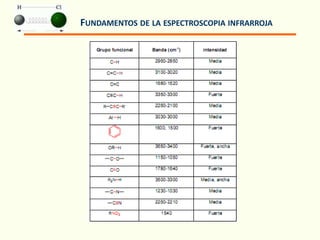

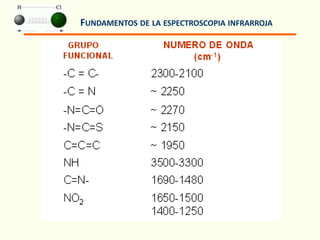

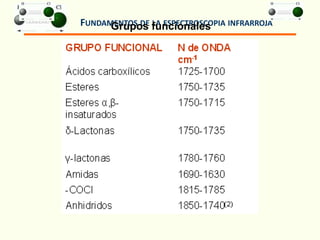

13. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJAGrupos funcionales

14. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA

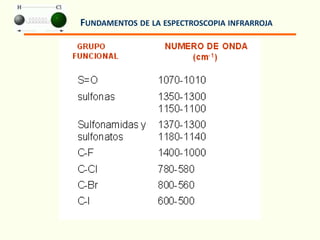

15. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA

16. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA

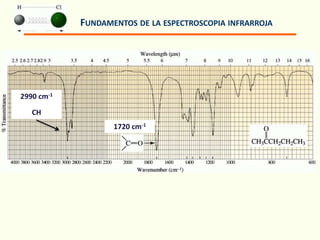

17. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
1720 cm-1
2990 cm-1
CH

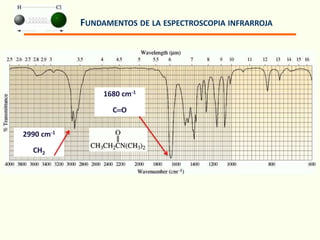

18. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
2990 cm-1
CH2
1680 cm-1
C=O

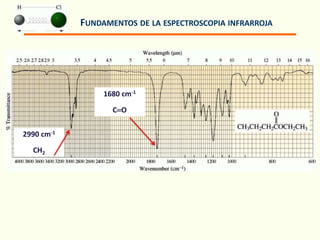

19. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
2990 cm-1
CH2
1680 cm-1
C=O

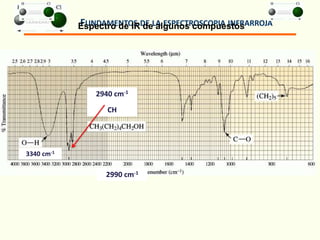

20. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJAEspectro de IR de algunos compuestos
2940 cm-1
CH
2990 cm-1
3340 cm-1

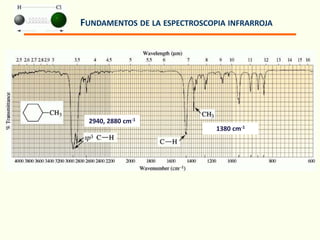

21. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
2940, 2880 cm-1
1380 cm-1

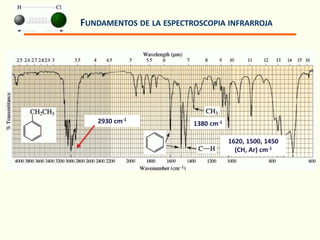

22. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
2930 cm-1
1380 cm-1
1620, 1500, 1450
(CH, Ar) cm-1

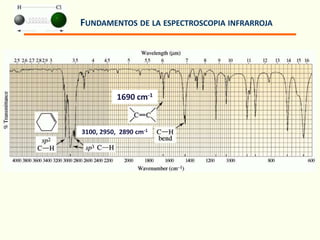

23. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
3100, 2950, 2890 cm-1
1690 cm-1

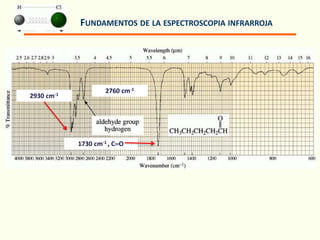

24. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
2930 cm-1
2760 cm-1
1730 cm-1 , C=O

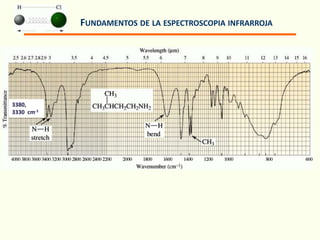

25. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
3380,
3330 cm-1

26. FUNDAMENTOS DE LA ESPECTROSCOPIA INFRARROJA
3040, 2980,
2940 cm-1
1720cm-1
C=O
