Las resinas dentales son restauraciones estéticas de los dientes dañados o cariados que utilizan resina como material. Se trabajan al color del diente para lograr una restauración cosmética. Se usan como alternativa a las amalgamas y para corregir fisuras y grietas. Están compuestas de un componente orgánico polimérico y un componente inorgánico mineral o relleno.

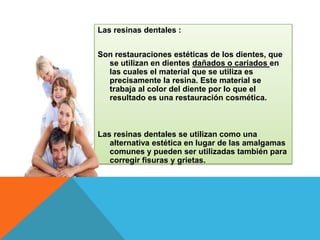

2. Las resinas dentales :
Son restauraciones estéticas de los dientes, que
se utilizan en dientes dañados o cariados en
las cuales el material que se utiliza es
precisamente la resina. Este material se
trabaja al color del diente por lo que el
resultado es una restauración cosmética.
Las resinas dentales se utilizan como una
alternativa estética en lugar de las amalgamas
comunes y pueden ser utilizadas también para
corregir fisuras y grietas.

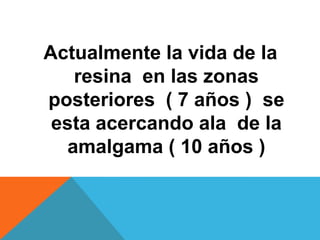

3. Actualmente la vida de la
resina en las zonas
posteriores ( 7 años ) se
esta acercando ala de la
amalgama ( 10 años )

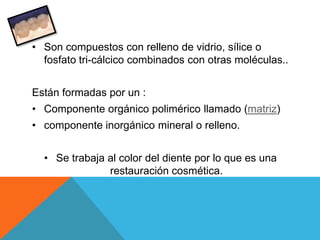

4. • Son compuestos con relleno de vidrio, sílice o
fosfato tri-cálcico combinados con otras moléculas..
Están formadas por un :
• Componente orgánico polimérico llamado (matriz)
• componente inorgánico mineral o relleno.
• Se trabaja al color del diente por lo que es una
restauración cosmética.

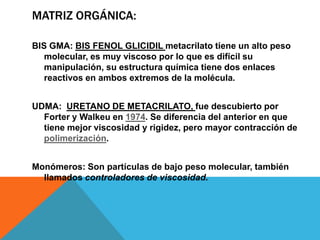

5. MATRIZ ORGÁNICA:
BIS GMA: BIS FENOL GLICIDIL metacrilato tiene un alto peso
molecular, es muy viscoso por lo que es difícil su
manipulación, su estructura química tiene dos enlaces
reactivos en ambos extremos de la molécula.
UDMA: URETANO DE METACRILATO, fue descubierto por
Forter y Walkeu en 1974. Se diferencia del anterior en que
tiene mejor viscosidad y rigidez, pero mayor contracción de
polimerización.
Monómeros: Son partículas de bajo peso molecular, también
llamados controladores de viscosidad.

6. Relleno inorgánico:
Los minerales más utilizados en la actualidad para el relleno
inorgánico son:
* cuarzo,
* zirconita
* silicatos
* aluminio.
Otros componentes:
Agentes de unión: son los silanos.Iniciadores-activadores:
Puede ser por medio de una reacción química usando
peróxido de benzoilo y aminas terciarias o por reacción foto-
química, por fotopolimerización, usando canforquinona y
aminas terciarias.

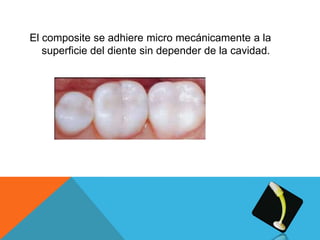

7. El composite se adhiere micro mecánicamente a la
superficie del diente sin depender de la cavidad.

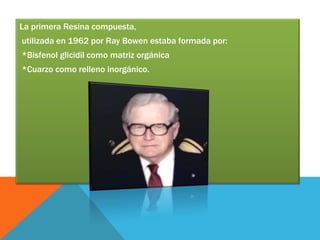

8. La primera Resina compuesta,
utilizada en 1962 por Ray Bowen estaba formada por:
*Bisfenol glicidil como matriz orgánica
*Cuarzo como relleno inorgánico.

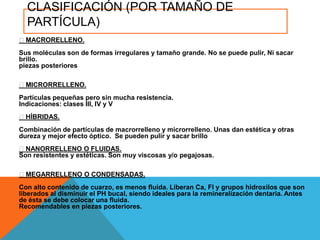

9. CLASIFICACIÓN (POR TAMAÑO DE
PARTÍCULA)
MACRORELLENO.
Sus moléculas son de formas irregulares y tamaño grande. No se puede pulir, Ni sacar
brillo.
piezas posteriores
MICRORRELLENO.
Partículas pequeñas pero sin mucha resistencia.
Indicaciones: clases III, IV y V
HÍBRIDAS.
Combinación de partículas de macrorrelleno y microrrelleno. Unas dan estética y otras
dureza y mejor efecto óptico. Se pueden pulir y sacar brillo
NANORRELLENO O FLUIDAS.
Son resistentes y estéticas. Son muy viscosas y/o pegajosas.
MEGARRELLENO O CONDENSADAS.
Con alto contenido de cuarzo, es menos fluida. Liberan Ca, Fl y grupos hidroxilos que son
liberados al disminuir el PH bucal, siendo ideales para la remineralización dentaria. Antes
de ésta se debe colocar una fluida.
Recomendables en piezas posteriores.

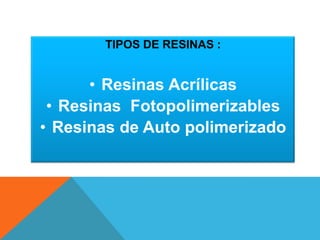

10. TIPOS DE RESINAS :
• Resinas Acrílicas
• Resinas Fotopolimerizables
• Resinas de Auto polimerizado

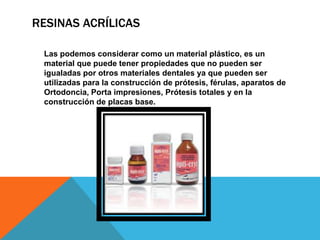

11. RESINAS ACRÍLICAS
Las podemos considerar como un material plástico, es un
material que puede tener propiedades que no pueden ser
igualadas por otros materiales dentales ya que pueden ser
utilizadas para la construcción de prótesis, férulas, aparatos de
Ortodoncia, Porta impresiones, Prótesis totales y en la
construcción de placas base.

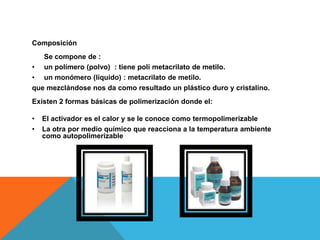

12. Composición
Se compone de :
• un polímero (polvo) : tiene poli metacrilato de metilo.
• un monómero (líquido) : metacrilato de metilo.
que mezclándose nos da como resultado un plástico duro y cristalino.
Existen 2 formas básicas de polimerización donde el:
• El activador es el calor y se le conoce como termopolimerizable
• La otra por medio químico que reacciona a la temperatura ambiente
como autopolimerizable

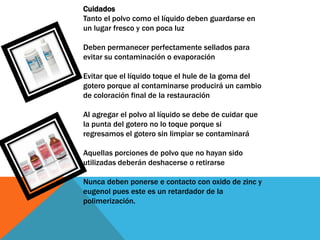

13. Cuidados
Tanto el polvo como el líquido deben guardarse en
un lugar fresco y con poca luz
Deben permanecer perfectamente sellados para
evitar su contaminación o evaporación
Evitar que el líquido toque el hule de la goma del
gotero porque al contaminarse producirá un cambio
de coloración final de la restauración
Al agregar el polvo al líquido se debe de cuidar que
la punta del gotero no lo toque porque si
regresamos el gotero sin limpiar se contaminará
Aquellas porciones de polvo que no hayan sido
utilizadas deberán deshacerse o retirarse
Nunca deben ponerse e contacto con oxido de zinc y
eugenol pues este es un retardador de la
polimerización.

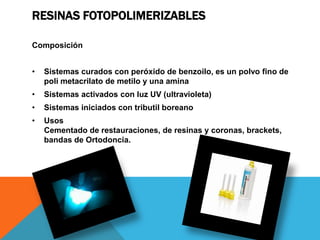

14. RESINAS FOTOPOLIMERIZABLES
Composición
• Sistemas curados con peróxido de benzoilo, es un polvo fino de
poli metacrilato de metilo y una amina
• Sistemas activados con luz UV (ultravioleta)
• Sistemas iniciados con tributil boreano
• Usos
Cementado de restauraciones, de resinas y coronas, brackets,
bandas de Ortodoncia.

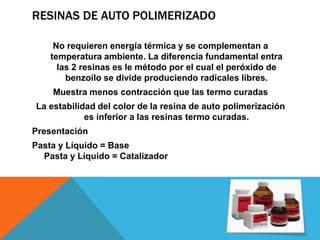

15. RESINAS DE AUTO POLIMERIZADO
No requieren energía térmica y se complementan a
temperatura ambiente. La diferencia fundamental entra
las 2 resinas es le método por el cual el peróxido de
benzoilo se divide produciendo radicales libres.
Muestra menos contracción que las termo curadas
La estabilidad del color de la resina de auto polimerización
es inferior a las resinas termo curadas.
Presentación
Pasta y Líquido = Base
Pasta y Líquido = Catalizador

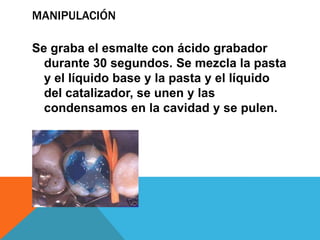

16. MANIPULACIÓN
Se graba el esmalte con ácido grabador
durante 30 segundos. Se mezcla la pasta
y el líquido base y la pasta y el líquido
del catalizador, se unen y las
condensamos en la cavidad y se pulen.

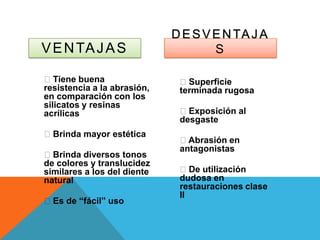

17. D E S V E N TA J A
V E N TA J A S S
Tiene buena Superficie
resistencia a la abrasión, terminada rugosa
en comparación con los
silicatos y resinas
acrílicas Exposición al
desgaste
Brinda mayor estética
Abrasión en
antagonistas
Brinda diversos tonos
de colores y translucidez
similares a los del diente De utilización
natural dudosa en
restauraciones clase
II
Es de “fácil” uso

18. RESINAS COMPUESTAS
Es la combinación de dos materiales químicamente diferentes y con
una interface que separa los componentes.
Un material compuesto para restauración dental es aquel al que
se le agrega un relleno inorgánico a una matriz de resina con
objeto de mejorar las propiedades de la matriz
Los materiales usados para relleno se encuentran :
*Grandes partículas de sílice fundido,
*Cuarzo cristalino o cristales de silicato de boro.
Estas partículas tienden a resistir la deformación de la resina blanda
el relleno también reduce la contracción por polimerización y
aumenta la dureza

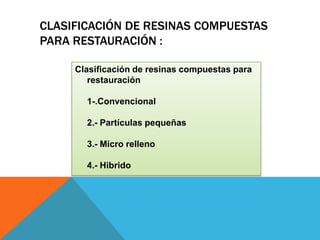

19. CLASIFICACIÓN DE RESINAS COMPUESTAS
PARA RESTAURACIÓN :
Clasificación de resinas compuestas para
restauración
1-.Convencional
2.- Partículas pequeñas
3.- Micro relleno
4.- Hibrido

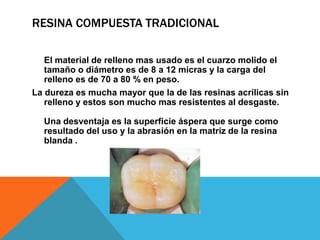

20. RESINA COMPUESTA TRADICIONAL
El material de relleno mas usado es el cuarzo molido el
tamaño o diámetro es de 8 a 12 micras y la carga del
relleno es de 70 a 80 % en peso.
La dureza es mucha mayor que la de las resinas acrílicas sin
relleno y estos son mucho mas resistentes al desgaste.
Una desventaja es la superficie áspera que surge como
resultado del uso y la abrasión en la matriz de la resina
blanda .

21. RESINA COMPUESTA MICRO RELLENA
Para superar los problemas de la aspereza superficial en el
caso de las resinas tradicionales :
se sintetizo una clase de material que usa
partículas de sílice coloidal como relleno inorgánico tienen un
tamaño de 0.02 a 0.04 micras de diámetro por lo que son
200 o 300 veces mas pequeñas que la partícula corriente
de cuarzo
Si la restauración soporta cargas mayores fractura
sin embargo por su superficie lisa se han vuelto el material
para restauración de dientes anteriores en sitios donde la
carga no es mucha

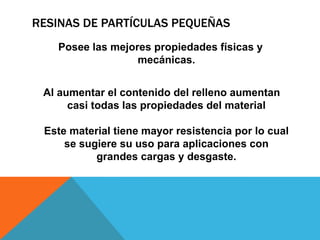

22. RESINAS DE PARTÍCULAS PEQUEÑAS
Posee las mejores propiedades físicas y
mecánicas.
Al aumentar el contenido del relleno aumentan
casi todas las propiedades del material
Este material tiene mayor resistencia por lo cual
se sugiere su uso para aplicaciones con
grandes cargas y desgaste.

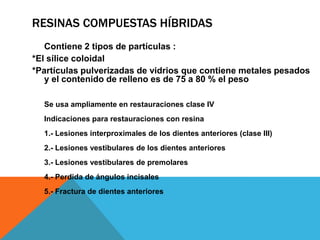

23. RESINAS COMPUESTAS HÍBRIDAS
Contiene 2 tipos de partículas :
*El sílice coloidal
*Partículas pulverizadas de vidrios que contiene metales pesados
y el contenido de relleno es de 75 a 80 % el peso
Se usa ampliamente en restauraciones clase IV
Indicaciones para restauraciones con resina
1.- Lesiones interproximales de los dientes anteriores (clase III)
2.- Lesiones vestibulares de los dientes anteriores
3.- Lesiones vestibulares de premolares
4.- Perdida de ángulos incisales
5.- Fractura de dientes anteriores

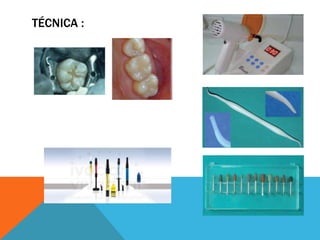

24. TÉCNICA :
