Prótesis Parcial Removible
Prueba de Estructura de Metal
Dr. Gonzalo Navarro
Dr. Gonzalo Navarro
Cirujano Dentista
Implantólogo
Protesista

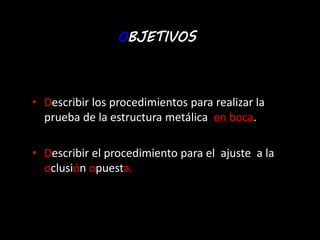

OBJETIVOS
• Describir los procedimientos para realizar la
prueba de la estructura metálica en boca.
• Describir el procedimiento para el ajuste a la
oclusión opuesta.

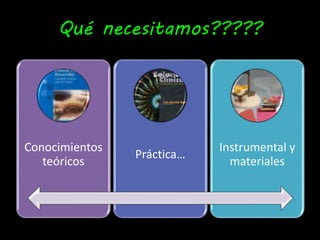

Qué necesitamos?????
Conocimientos
teóricos
Práctica…
Instrumental y
materiales

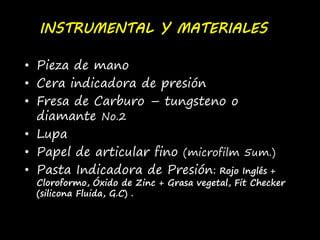

INSTRUMENTAL Y MATERIALES
• Pieza de mano
• Cera indicadora de presión
• Fresa de Carburo – tungsteno o
diamante No.2
• Lupa
• Papel de articular fino (microfilm 5um.)
• Pasta Indicadora de Presión: Rojo Inglés +
Cloroformo, Óxido de Zinc + Grasa vegetal, Fit Checker
(silicona Fluida, G.C) .
PRUEBA DE LA ESTRUCTURA
METÁLICA DE LA PPR
 Valoración de la estructura metálica
extraoralmente y al modelo Maestro.
 Ajuste intraoral de la estructura metálica a
las estructuras orales.
 Ajuste intraoral de la estructura metálica a
la oclusión opuesta.
Removable Partial Denture Design
By Arthur J. Krol

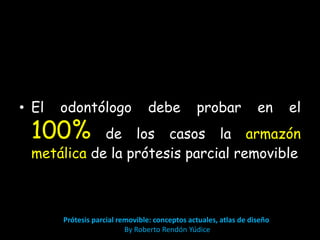

• El odontólogo debe probar en el
100% de los casos la armazón
metálica de la prótesis parcial removible
Prótesis parcial removible: conceptos actuales, atlas de diseño
By Roberto Rendón Yúdice
• Estudios realizados por Thompson y cols.
(1977), y Eick y cols. (1987) apoyan también
la prueba y ajuste de la prótesis en la
boca, al demostrar que el movimiento de los
dientes pilares y los ganchos disminuyen
significativamente después de ajustar la
armazón metálica de la prótesis.

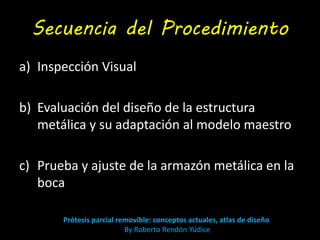

Secuencia del Procedimiento
a) Inspección Visual
b) Evaluación del diseño de la estructura
metálica y su adaptación al modelo maestro
c) Prueba y ajuste de la armazón metálica en la
boca
Prótesis parcial removible: conceptos actuales, atlas de diseño
By Roberto Rendón Yúdice

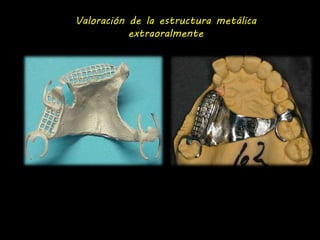

Valoración de la estructura metálica
extraoralmente

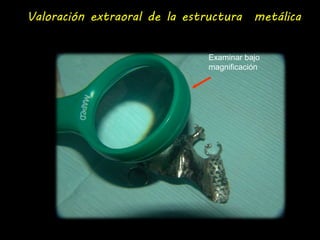

Valoración extraoral de la estructura metálica
Examinar bajo
magnificación

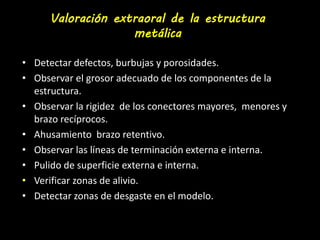

Valoración extraoral de la estructura
metálica
• Detectar defectos, burbujas y porosidades.
• Observar el grosor adecuado de los componentes de la
estructura.
• Observar la rigidez de los conectores mayores, menores y
brazo recíprocos.
• Ahusamiento brazo retentivo.
• Observar las líneas de terminación externa e interna.
• Pulido de superficie externa e interna.
• Verificar zonas de alivio.
• Detectar zonas de desgaste en el modelo.
Burbujas - Defectos-
Irregularidades

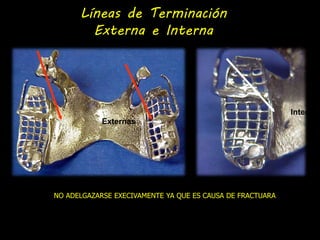

Líneas de Terminación
Externa e Interna
Externas
Interna
NO ADELGAZARSE EXECIVAMENTE YA QUE ES CAUSA DE FRACTUARA

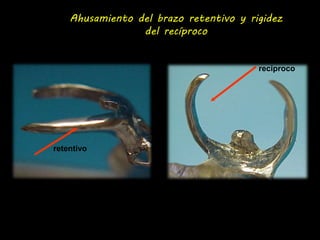

Ahusamiento del brazo retentivo y rigidez
del recíproco
retentivo
reciproco

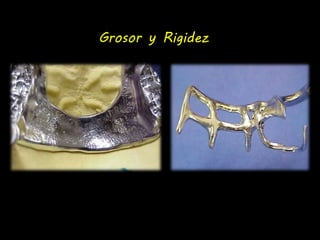

Grosor y Rigidez
Modelo Maestro

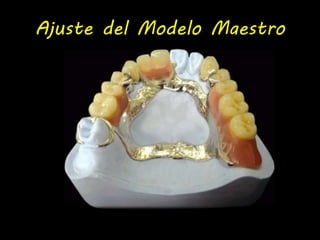

Ajuste del Modelo Maestro
AJUSTE DE LA ESTRUCTURA METÁLICA AL
MODELO MAESTRO
• La estructura debe ajustar exactamente en el M M.
• Los apoyos oclusales deben asentar completamente en los
nichos
• Íntimo contacto entre conectores mayor (placa lingual) y los
dientes para evitar daños a los dientes y tejidos de soporte
• Alivio entre la barra lingual y los tejidos blandos
• Íntimo contacto entre los conectores mayores superiores y los
tejidos de soporte

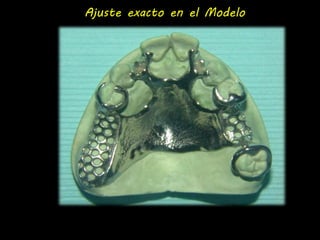

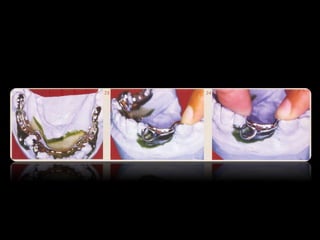

Ajuste exacto en el Modelo

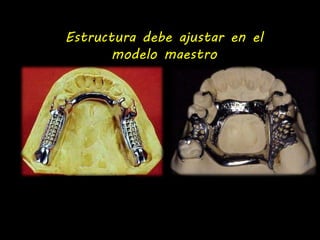

Estructura debe ajustar en el
modelo maestro

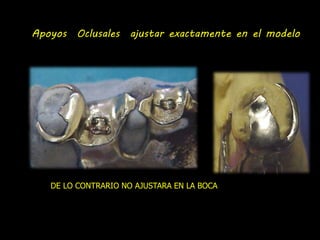

Apoyos Oclusales ajustar exactamente en el modelo
DE LO CONTRARIO NO AJUSTARA EN LA BOCA

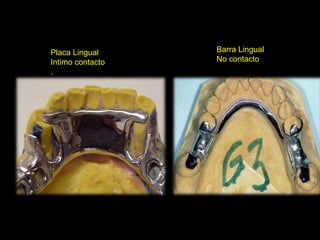

Placa Lingual
Intimo contacto
.
Barra Lingual
No contacto

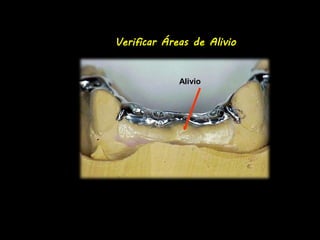

Verificar Áreas de Alivio
Alivio

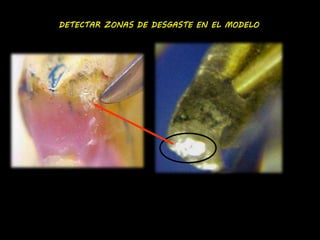

DETECTAR ZONAS DE DESGASTE EN EL MODELO

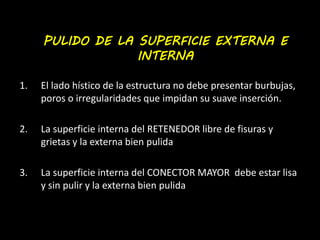

PULIDO DE LA SUPERFICIE EXTERNA E
INTERNA
1. El lado hístico de la estructura no debe presentar burbujas,
poros o irregularidades que impidan su suave inserción.
2. La superficie interna del RETENEDOR libre de fisuras y
grietas y la externa bien pulida
3. La superficie interna del CONECTOR MAYOR debe estar lisa
y sin pulir y la externa bien pulida

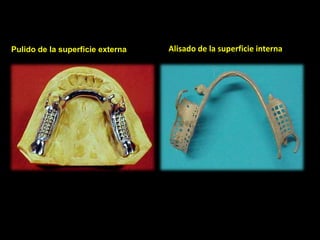

Pulido de la superficie externa Alisado de la superficie interna
Ajuste en Boca

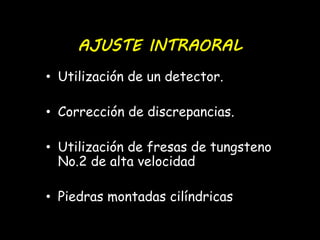

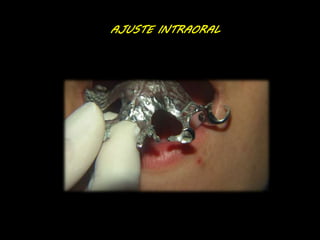

AJUSTE INTRAORAL
AJUSTE INTRAORAL
• Utilización de un detector.
• Corrección de discrepancias.
• Utilización de fresas de tungsteno
No.2 de alta velocidad
• Piedras montadas cilíndricas

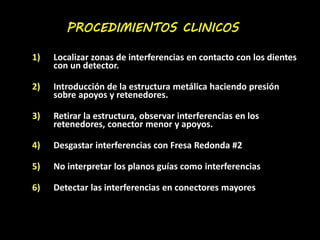

PROCEDIMIENTOS CLINICOS
1) Localizar zonas de interferencias en contacto con los dientes
con un detector.
2) Introducción de la estructura metálica haciendo presión
sobre apoyos y retenedores.
3) Retirar la estructura, observar interferencias en los
retenedores, conector menor y apoyos.
4) Desgastar interferencias con Fresa Redonda #2
5) No interpretar los planos guías como interferencias
6) Detectar las interferencias en conectores mayores

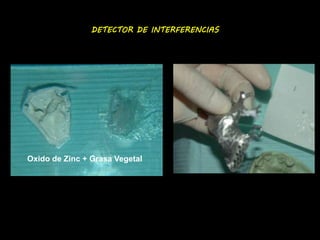

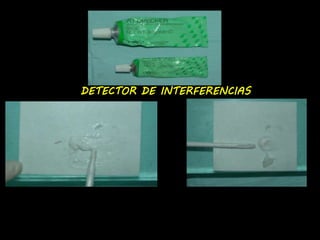

DETECTOR DE INTERFERENCIAS
DETECTOR DE INTERFERENCIAS
Oxido de Zinc + Grasa Vegetal

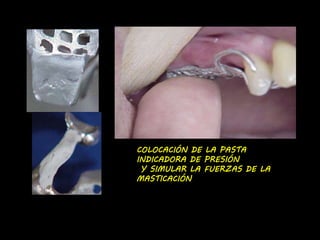

COLOCACIÓN DE LA PASTA
INDICADORA DE PRESIÓN
Y SIMULAR LA FUERZAS DE LA
MASTICACIÓN

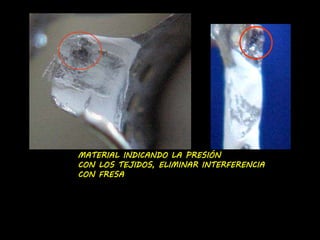

MATERIAL INDICANDO LA PRESIÓN
CON LOS TEJIDOS, ELIMINAR INTERFERENCIA
CON FRESA
AJUSTE APOYOS OCLUSALES

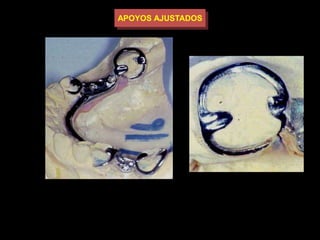

APOYOS AJUSTADOS
Diseño.
Es necesario que tenga 2 apoyos.
Las áreas de socavado deben estar en mesio vestibular para
los superiores y mesio lingual para los inferiores.

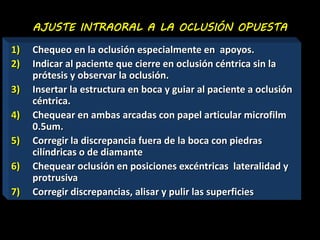

AJUSTE INTRAORAL A LA OCLUSIÓN OPUESTA
1) Chequeo en la oclusión especialmente en apoyos.
2) Indicar al paciente que cierre en oclusión céntrica sin la
prótesis y observar la oclusión.
3) Insertar la estructura en boca y guiar al paciente a oclusión
céntrica.
4) Chequear en ambas arcadas con papel articular microfilm
0.5um.
5) Corregir la discrepancia fuera de la boca con piedras
cilíndricas o de diamante
6) Chequear oclusión en posiciones excéntricas lateralidad y
protrusiva
7) Corregir discrepancias, alisar y pulir las superficies
OBSERVAR LA OCLUSIÓN SIN LA PROTESIS

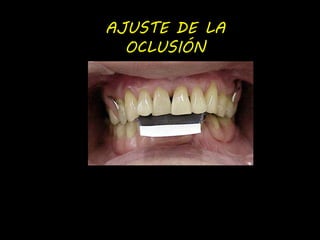

AJUSTE DE LA
OCLUSIÓN

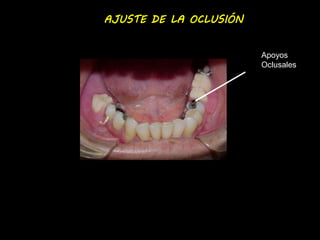

AJUSTE DE LA OCLUSIÓN
AJUSTE DE LA OCLUSIÓN
Apoyos
Oclusales
ESTRUCTURA AJUSTADA

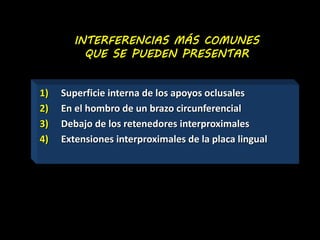

INTERFERENCIAS MÁS COMUNES
QUE SE PUEDEN PRESENTAR
1) Superficie interna de los apoyos oclusales
2) En el hombro de un brazo circunferencial
3) Debajo de los retenedores interproximales
4) Extensiones interproximales de la placa lingual

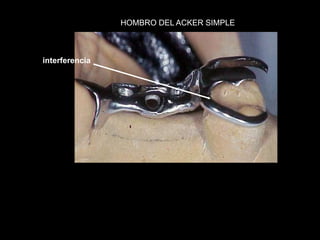

interferencia
HOMBRO DEL ACKER SIMPLE

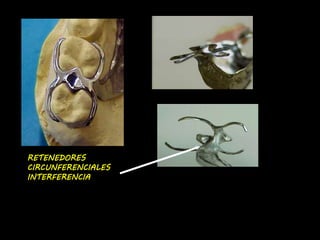

RETENEDORES
CIRCUNFERENCIALES
INTERFERENCIA

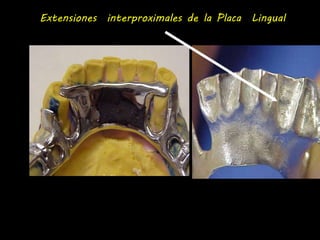

Extensiones interproximales de la Placa Lingual

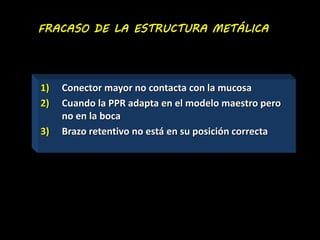

FRACASO DE LA ESTRUCTURA METÁLICA
1) Conector mayor no contacta con la mucosa
2) Cuando la PPR adapta en el modelo maestro pero
no en la boca
3) Brazo retentivo no está en su posición correcta

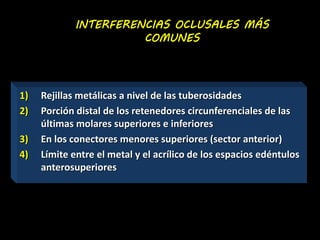

INTERFERENCIAS OCLUSALES MÁS
COMUNES
1) Rejillas metálicas a nivel de las tuberosidades
2) Porción distal de los retenedores circunferenciales de las
últimas molares superiores e inferiores
3) En los conectores menores superiores (sector anterior)
4) Límite entre el metal y el acrílico de los espacios edéntulos
anterosuperiores

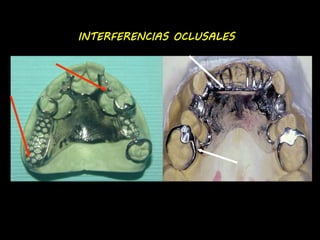

INTERFERENCIAS OCLUSALES

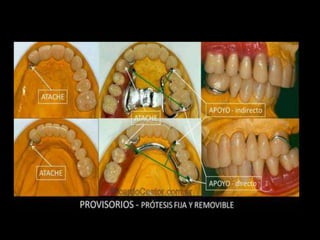

Gracias
