1. CARRERA PROFESIONAL DE CIENCIAS
FARMACÉUTICAS Y BIOQUÍMICA
ESPECTROFOTOMETRÌA DE
ABSORCIÒN ATÒMICA
CATEDRA DE QUIMICA ORGANICA
FARMACEUTICA II

2. PRESENTACIÓN
A lo largo de toda la historia la química se ha
convertido en unas de las fuentes de
solución a todos los problemas de la
humanidad, de la mano de las ciencias y la
tecnología, la cual ha aportado tantos
métodos de mayor exactitud como lo es el
utilizado por la ESPECTROFOTOMETRÍA DE
ABSORCIÓN ATÓMICA; ya que es una
técnica capaz de detectar y determinar
cuantitativamente la mayoría de los
elementos del sistema periódico.

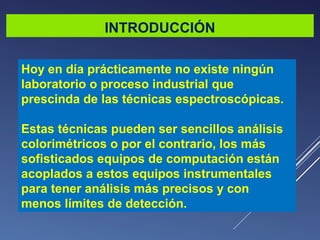

3. INTRODUCCIÓN
Hoy en día prácticamente no existe ningún
laboratorio o proceso industrial que
prescinda de las técnicas espectroscópicas.
Estas técnicas pueden ser sencillos análisis
colorimétricos o por el contrario, los más
sofisticados equipos de computación están
acoplados a estos equipos instrumentales
para tener análisis más precisos y con
menos límites de detección.

4. INTRODUCCIÓN
La espectroscopia de absorción atómica se ha usado
para la determinación de más de 70 elementos, la
mayoría de estos son METALES.
Las aplicaciones de la espectroscopia son
innumerables. En Química Clínica, en Control de
Calidad en los procesos industriales, en Análisis de
Aguas Residuales y Potables, en
Análisis de Tierras, en Análisis de Fertilizantes, en
Medicina Forense, en Metalurgia, en
Farmacia, en control de procesos industriales y en
muchas otras áreas de la Ciencia y la
Tecnología.

5. INTRODUCCIÓN
Incluyen:
•muestras clínicas y biológicas(tejidos, sangre)
•materiales forenses (huesos, órganos)
•alimentos (galletas, panes, harinas fortificadas)
•Bebidas(refrescos, gaseosas, lácteos)
•agua y efluentes
•análisis de suelos
•análisis de minerales
•productos petrolíferos
•empaques de diversos productos(dulces, alimentos)
•productos farmacéuticos y cosméticos.

6. INTRODUCCIÓN
Las determinaciones analíticas incluidas en las
Farmacopeas han evolucionado notablemente
debido al avance científico en el ámbito analítico.
Es IMPORTANTE EN el análisis de las materias
primas y también en el PROCESO de CONTROL DE
CALIDAD en la fabricación de los medicamentos que
debe enfocarse como un proceso analítico que
incluye especificaciones, muestreo y distintas
pruebas generales o específicas que es necesario
realizar en dicho proceso de fabricación y control.

7. ESPECTROFOTOMETRIA
DE ABSORCION
ATOMICA

8. ESPECTROFOTOMETRIA DE ABSORCION
ATOMICA
El término espectroscopia significa la observación y el
estudio del espectro, o registro que se tiene de una
especie tal como una molécula, un ion o un átomo,
cuando estas especies son excitadas por alguna fuente
de energía que sea apropiada para el caso.
Uno de los pioneros en la espectroscopia fue Isaac
Newton, quien a principios de 1600 observó y estudió
el comportamiento de la luz solar cuando esta atraviesa
por un prisma.

9. ESPECTROFOTOMETRIA DE ABSORCION
ATOMICA
En 1831, J.F. Herschel demostró, que las sales de
diferentes metales producen distintas coloraciones a la
flama cuando las sales disueltas o en forma directa son
puestas en de sodio un color amarillo, las de potasio
un color violeta, las de cobre un verde azulado, las de
estroncio un color verde amarillo, etc.
Estas observaciones fueron corroboradas
posteriormente por otros investigadores sugiriendo
que de esta forma podría identificarse el metal
formador de la sal en un compuesto químico
específico.

10. ESPECTROFOTOMETRIA DE ABSORCION
ATOMICA
Kirschoff y Bunsen en 1859 ampliaron el conocimiento
de la naturaleza de este fenómeno, cuando la luz
colorida producida por el metal en la flama la hicieron
incidir en un depósito óptico que separa la radiación
emitida por el metal, de la luz solar.

11. ESPECTROFOTOMETRIA DE ABSORCION
ATOMICA
En éste instrumento que fue llamado espectroscopio
(espectroscopio= observación del espectro) se observa
que cada metal que emite radiación de diferente color,
presenta líneas que aparecen en diferentes posiciones
en la pantalla o campo de observación, y esto es
independientemente de las condiciones en que se
realiza el experimento así como de la naturaleza de la
sal metálica y únicamente depende del metal.
Adicionalmente, la intensidad de la línea está
directamente relacionada a la concentración del
elemento en solución.

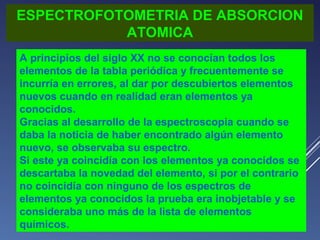

12. ESPECTROFOTOMETRIA DE ABSORCION
ATOMICA
A principios del siglo XX no se conocían todos los
elementos de la tabla periódica y frecuentemente se
incurría en errores, al dar por descubiertos elementos
nuevos cuando en realidad eran elementos ya
conocidos.
Gracias al desarrollo de la espectroscopia cuando se
daba la noticia de haber encontrado algún elemento
nuevo, se observaba su espectro.
Si este ya coincidía con los elementos ya conocidos se
descartaba la novedad del elemento, si por el contrario
no coincidía con ninguno de los espectros de
elementos ya conocidos la prueba era inobjetable y se
consideraba uno más de la lista de elementos
químicos.

13. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
Denominado tambièn ESPECTROFOTOMETRIA DE
ABSORCION ATOMICA.
FUNDAMENTO DEL MÈTODO
La absorción de la luz por medio de átomos brinda una
herramienta analítica poderosa para los análisis
cuantitativos y cualitativos.
La espectroscopia de absorción atómica (AAS, por sus
siglas en inglés, EAA en castellano), se basa en el
principio que los átomos libres en estado fundamental
pueden absorber la luz a una cierta longitud de onda.
La absorción es específica, por lo que cada elemento
absorbe a longitudes de onda únicas.

14. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
La EAA es una técnica analítica aplicable al análisis de
trazas de elementos metálicos en minerales, muestras
biológicas, metalúrgicas, farmacéuticas, aguas,
alimentos y de medio ambiente. Este método es
altamente sensible y se basa en el estudio de
absorción de energía radiante por medio de átomos.

15. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
El principio instrumental es similar al usado en otros
métodos, la muestra a analizar se disocia en sus
enlaces químicos, hasta quedar en su estado
fundamental y gaseoso ; es decir, en el nivel más bajo
de excitación posible; proviene de una fuente adecuada
se hace pasar por las muestras que se desean analizar;
registrándose después, la cantidad de luz absorbida
por los átomos, por medio de un detector, esto se logra
midiendo la cantidad de luz, antes y después de pasar
a través de la muestra utilizada.

16. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
Esquema del equipo de Espectrofotómetro
Absorción Atómica

17. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
Esquema del equipo de Espectrofotómetro
Absorción Atómica

18. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
Esquema del equipo de Espectrofotómetro
Absorción Atómica

19. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
La absorción atómica es el proceso que ocurre cuando
átomos de un elemento en estado fundamental absorben
energía radiante a una longitud de onda específica.
La cantidad de radiación absorbida aumenta al hacerlo el
número de átomos del elemento presentes en el camino
óptico, utilizándose esto con fines analíticos cuantitativos.
La técnica permite la determinación de, al menos, unos 70
elementos en cantidades tan bajas como 10–14 g con
razonable selectividad, pequeña manipulación y mínimo
tamaño de muestra.
Aunque inicialmente se utilizó solo para la determinación
de elementos metálicos, se han desarrollado métodos
indirectos que permiten la cuantificación de una gran
variedad de aniones y de compuestos orgánicos.

20. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
COMPONENTES
1) Una fuente de radiación que emita una línea específica
correspondiente a la necesaria para efectuar una transición en los
átomos del elemento analizado.
2) Un nebulizador, que por aspiración de la muestra líquida, forme
pequeñas gotas para una atomización más eficiente.
3) Un Quemador, en el cual por efecto de la temperatura alcanzada en
la combustión y por la reacción de combustión misma, se favorezca la
formación de átomos a partir de los componentes en solución.

21. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
COMPONENTES
1) Una fuente de radiación que emita una línea específica
correspondiente a la necesaria para efectuar una transición en los
átomos del elemento analizado.
2) Un nebulizador, que por aspiración de la muestra líquida, forme
pequeñas gotas para una atomización más eficiente.
3) Un Quemador, en el cual por efecto de la temperatura alcanzada en
la combustión y por la reacción de combustión misma, se favorezca la
formación de átomos a partir de los componentes en solución.

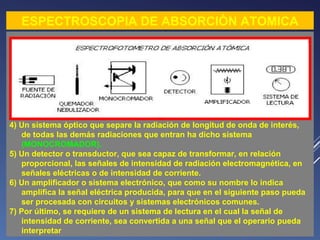

22. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
4) Un sistema óptico que separe la radiación de longitud de onda de interés,
de todas las demás radiaciones que entran ha dicho sistema
(MONOCROMADOR).
5) Un detector o transductor, que sea capaz de transformar, en relación
proporcional, las señales de intensidad de radiación electromagnética, en
señales eléctricas o de intensidad de corriente.
6) Un amplificador o sistema electrónico, que como su nombre lo indica
amplifica la señal eléctrica producida, para que en el siguiente paso pueda
ser procesada con circuitos y sistemas electrónicos comunes.
7) Por último, se requiere de un sistema de lectura en el cual la señal de
intensidad de corriente, sea convertida a una señal que el operario pueda
interpretar

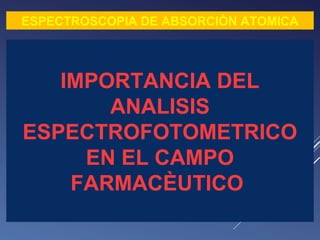

23. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
IMPORTANCIA DEL
ANALISIS
ESPECTROFOTOMETRICO
EN EL CAMPO
FARMACÈUTICO

24. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
METODOS ANALÍTICOS DE FARMACOPEA
Los métodos analíticos oficiales citados en las
Farmacopeas para realizar el análisis de medicamentos se
pueden agrupar de acuerdo a la siguiente Tabla.

25. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
Titulométricos
1. Reacciones ácido-base en solventes acuosos y no acuosos
2. Reacciones de precipitación
3. Reacciones Redox
4. Reacciones de complejación
Gravimétricos
1. Pesada de la droga después de la separación
2. Pesada de un derivado después de la separación
3. Pesada de un residuo después de la ignición
Espectrométricos
1. Absorción visible y ultravioleta
2. Absorción en el infrarrojo
3. Emisión fotométrica de llama
4. Emisión fluorimétrica
5. Absorción atómica
Electroquímicos
1. Voltametría
2. Potenciometría
Microbiológicos
1. Recuento de microorganismos
2. Ensayos de potencia (antibióticos)
3. Ensayos de crecimiento (vitaminas)
4. Ensayos de esterilidad
5. Determinación de pirógenos
Cromatográficos
1. Cromatografía líquida de alto rendimiento (HPLC)
2. Cromatografía de gases
3. Cromatografía en capa delgada
Diversos
1. Medición de rotación óptica
2. Medición de densidad.
3. Medición de actividades enzimáticas
4. Medición de radioactividad

26. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
ANALISIS ESPECTROFOTOMETRICO
CAMPO FARMACÈUTICO
METODOS ANALÍTICOS
MUESTRAS COMPLEJAS
PARA
EL
EN
EL
ANÁLISIS
DE
La determinación de las concentraciones de drogas
terapéuticas en fluidos biológicos y preparados
farmacéuticos, resulta un campo de interés en el área
salud, y genera una intensa demanda de nuevas
metodologías analíticas.

27. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
Entre las razones más importantes para analizar fármacos
se pueden enumerar las siguientes:
1.rango terapéutico estrecho,
2.ausencia de parámetros clínicos para seguir sus efectos,
3.falta de relación predecible entre dosis y respuesta,
4.la necesidad de realizar estudios de biodisponibilidad y
bioequivalencia en genéricos, y
5.control de calidad de materias primas y productos
comercializados.

28. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
CONTROL DE CALIDAD DE FÁRMACOS
Las preparaciones farmacéuticas tales como comprimidos,
cápsulas, cremas, inyectables, geles, emulsiones,
suspensiones orales, gotas oftálmicas y orales, son
consideradas muestras complejas, dado que su matriz
está compuesta por lo general por varios excipientes.
Por lo tanto, para realizar el control de calidad de las
mismas, es necesario contar con métodos de análisis
adecuados que permitan resolver los diferentes problemas
analíticos que se presentan.

29. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
La prescripción de medicamentos está bajo la
responsabilidad de los médicos, y la dispensación
de ellos corresponde sólo a los farmacéuticos.
El sistema de producción y entrega de
medicamentos, está sometido a disposiciones
legales y reglamentarias. En todos los países del
mundo se dictan leyes, normas y reglamentos
destinados a garantizar medicamentos que
produzcan el mayor y mejor efecto curativo con el
menor riesgo posible.
Un fármaco no puede entrar en uso médico sin
satisfacer las pruebas o ensayos clínicos,
preclínicos o “in vitro” a que deben se sometidos.
Además antes de entrar en el mercado debe contar
con la aprobación de las autoridades pertinentes de
cada país.

30. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
Hay normas de producción, llamadas normas de
“Buenas Prácticas de Manufactura” (GMP, en inglés
Good Manufacture Practice), que establecen
requisitos relativos a la calidad de las instalaciones,
maquinarias, procedimientos, personal técnico y
varios otros aspectos. Estas normas son elaboradas
por organismos relacionados con el tema, como son
la FDA (Food and Drug Administration) en los
Estados Unidos, la OMS o en nuestro país por el
MINSA
Por otra parte, se exige el control de calidad de
materias primas, productos en proceso y productos
terminados y para esto se pueden seguir las
especificaciones que aparecen en las Farmacopeas.

31. ESPECTROSCOPIA DE ABSORCIÒN ATOMICA
Para llevar a cabo las tareas de control
de calidad de ciertas preparaciones
farmacéuticas,
es
necesario
desarrollar métodos analíticos en el
laboratorio, ya sea porque no se
dispone de ellos o porque se
necesitan métodos más rápidos y/o
económicos.
El desarrollo de métodos de análisis
es un área de investigación en
Química Analítica de gran actualidad y
de suma importancia en el tema del
control de calidad de fármacos.

32. MONITOREO DE DROGAS TERAPÉUTICAS
El monitoreo de drogas terapéuticas
constituye una parte esencial en el
cuidado del paciente, ya que algunas
drogas tienen eficacia y efectividad, si
se administran en un rango de
concentración terapéutica específico.
Es decir que esta disciplina de
monitoreo o seguimiento de drogas,
permite estimar la dosis exacta para
prescribir un medicamento, de modo
de maximizar los beneficios para el
paciente, minimizando los riesgos de
toxicidad (Shaw, 1998; Bowers, 1998).

33. MONITOREO DE DROGAS TERAPÉUTICAS
Para lograr el efecto farmacológico
requerido, es preciso alcanzar cierta
concentración en la biofase o sitio de
interacción entre la molécula de la
droga y el receptor.
Las dosis o concentraciones que no
producen ningún efecto medible o
cuantificable
se
consideran
subterapéuticas,
mientras
que
aquellas superiores a la dosis mínima
que produce un 100% de efectividad
no son garantizables y pueden llegar a
ser tóxicas.

34. MONITOREO DE DROGAS TERAPÉUTICAS
La relación entre la dosis tóxica de
una droga y la terapéutica, se
denomina índice terapéutico y puede
ser estrecha para algunas drogas y
amplia para otras.
Por ende, el intervalo terapéutico
también puede ser estrecho o amplio.

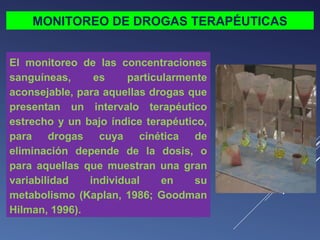

35. MONITOREO DE DROGAS TERAPÉUTICAS
El monitoreo de las concentraciones
sanguíneas,
es
particularmente
aconsejable, para aquellas drogas que
presentan un intervalo terapéutico
estrecho y un bajo índice terapéutico,
para drogas cuya cinética de
eliminación depende de la dosis, o
para aquellas que muestran una gran
variabilidad
individual
en
su
metabolismo (Kaplan, 1986; Goodman
Hilman, 1996).

36. Los fármacos más comúnmente monitoreados son los
broncodilatadores, antipiréticos, antinflamatorios, antibióticos,
agentes inmunosupresores, psicoactivos, antipiréticos y cardíacos.
Las ventajas alcanzadas mediante la utilización de esta disciplina son
(Shaw, 1998; Korpela et al, 1998; Bowers, 1998):
♦ Reducción del tiempo requerido para el tratamiento.
♦ Reducción del riesgo de toxicidad en pacientes vulnerables a
efectos adversos.
♦ Establecimiento de dosis efectivas cuando se inicia la terapia.
♦ Reducción del riesgo por falla terapéutica.
♦ Eliminación de interacciones droga-droga.
♦ Minimización de los costos del tratamiento.
♦ Eliminación de problemas médico-legales.
♦ Aumento de la capacidad por parte del médico para el uso efectivo
de las drogas.
♦ Reducción de los riesgos de desarrollo de resistencia bacteriana a
antibióticos por uso de cantidades mayores a las realmente
necesarias para el tratamiento de la enfermedad.

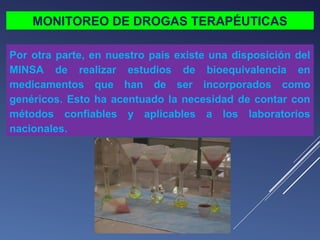

37. MONITOREO DE DROGAS TERAPÉUTICAS
Por otra parte, en nuestro país existe una disposición del
MINSA de realizar estudios de bioequivalencia en
medicamentos que han de ser incorporados como
genéricos. Esto ha acentuado la necesidad de contar con
métodos confiables y aplicables a los laboratorios
nacionales.

38. MONITOREO DE DROGAS TERAPÉUTICAS
DETERMINACIÒN DE MUESTRAS BIOLOGICAS
Las muestras biológicas tales como el suero humano,
también son consideradas muestras complejas, y en el
análisis de las mismas se presenta una situación similar a
la mencionada para el caso de los preparados
farmacéuticos.
Los métodos espectroscópicos ofrecen una alternativa a
los métodos cromatográficos, ya que se caracterizan por
ser rápidos, sencillos, de bajo costo y fácilmente
adaptables a laboratorios de mediana complejidad.

39. FIN
