El documento describe la ecografía, un método de diagnóstico por imagen que utiliza ondas ultrasónicas para obtener imágenes internas del cuerpo. Se basa en emitir ondas ultrasónicas hacia el cuerpo y procesar electrónicamente el eco reflejado por las estructuras corporales para generar una imagen. Puede usarse para explorar diversas áreas como el corazón, vasos sanguíneos, abdomen y mama, y ofrece ventajas como imágenes en tiempo real y bajo costo sin radiación.

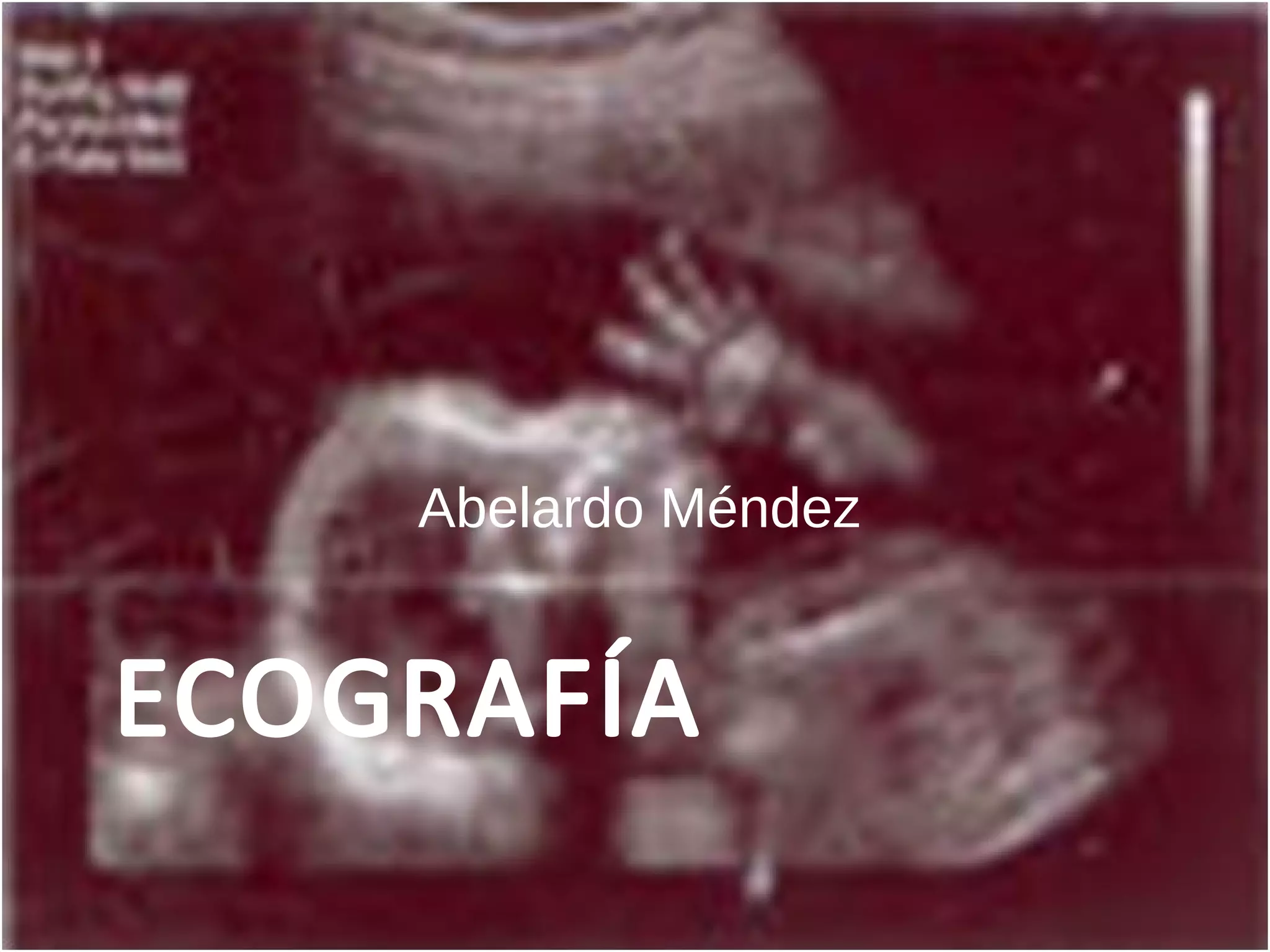

1. ECOGRAFÍA
Abelardo Méndez

2. Ondas Mecánicas
 Corresponde a una forma de energía que se
propaga en un medio elástico.
 El sonido, una onda mecánica, viaja en forma de
compresión y rarefacción alternas, que luego es
percibido por el oído.
 El rango audible para el ser humano
corresponde a frecuencias desde los 20 Hz
hasta los 20 kHz.

3. Ondas Mecánicas
 Por debajo de ese rango se nombra Infrasonido.
 Por arriba se le llama Ultrasonido.
 En ecografía se utilizan Ultrasonidos de [2 – 15] MHz

4. Ecografía
 Método de diagnóstico por imagen
 Basado en la emisión y recepción de
ondas ultrasónicas
 El eco reflejado por las estructuras
corporales se procesa
electrónicamente para la obtención
de la imagen.
 Corresponde a la aplicación del
efecto piezoeléctrico.

5. Ecografía
 La velocidad de
propagación es
directamente
proporcional a la
densidad y
temperatura del
medio de
propagación.

6. Ecografía
 La velocidad de propagación es directamente
proporcional a la densidad y temperatura del
medio de propagación.

7. Ecografía
 Efecto piezoeléctrico
– Fenómeno físico que presentan algunos cristales.
– Directo: aparición de una diferencia de potencial eléctrico (voltaje) en
las caras del cristal cuando éste se somete a deformación mecánica.
– Inverso: cuando se aplica un campo eléctrico a ciertas caras de una
formación cristalina, esta experimenta distorsiones mecánicas

8. Ecografía

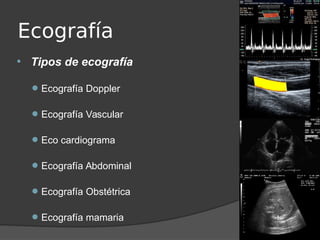

 Tipos de ecografía
Ecografía Doppler
Ecografía Vascular
Eco cardiograma
Ecografía Abdominal
Ecografía Obstétrica
Ecografía mamaria

9. Ecografía
 Modos de operación de la ecografía
Modos de imagen estática:
○ Modo de amplitud (A)
○ Modo de brillo (B)
Modos de imagen dinámica:
○ Modo de movimiento (M)
Modo de localización:
○ Doppler.

10. Ecografía

11. Terminología ecográfica

12. Algunos ejemplos...

13. Artefactos
No tienen significado patológico

14. Ecografía
Hipo ecogénico
Hiper ecogénico
Sombra acústica
Refuerzo posterior

15. Resolución

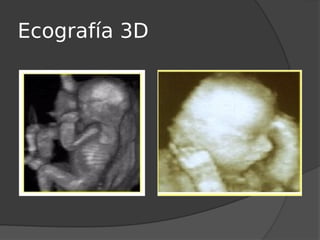

16. Ecografía 3D

17. Ecografía Doppler
● Efecto Doppler
● Cambio de frecuencia
entre la onda observada y
la emitida, debido al
movimiento relativo con
respecto al medio material
en el cual esta se
propaga.

18. Ecografía Doppler
● La ecografía Doppler registra el cambio
de frecuencia del sonido reflejado por la
estructura móvil explorada.

19. Ecografía Doppler

20. Ecografía Doppler

21. Ecografía Doppler

22. Ecografía Doppler

23. Ecografía
 Ventajas
Imágenes en tiempo
real
Contraste de tejidos
blandos
Gran accesibilidad y
bajo costo
Sin radiación
 Desventajas
– Operador
dependiente
– No se accede a todas
las partes (ej. Hueso)
