Este documento describe las diferentes estructuras anatómicas visibles en una radiografía panorámica de la cabeza y el cuello, incluyendo huesos como el maxilar, la mandíbula, el hueso cigomático y el temporal, así como senos, conductos, espacios aéreos y tejidos blandos. Se proporcionan detalles sobre la ubicación y apariencia de estas estructuras para ayudar a identificarlas y diagnosticar cualquier anomalía.

1. PARED LATERAL DE LAS FOSAS NASALES
SEPTUM O TABIQUE NASAL
El septum presenta, en forma típica, en su porción cartilaginosa a la altura del cornete medio,
un engrosamiento llamado tubérculo septal anterior

2. CORNETE INFERIOR
La mayoria de las veces se ve vagamente en la zona lateral, pero en la zona anterior se ve
mucho mejor.
En la zona anterior los cornetes inferiores se observan como unas protuverancias que se
extienden a amabos lados de las fosas nasales
El cornete puede aparecer como una masa radiopaca con un area radiolucida sobrepuesta.
Esto se debe a que su forma es semejante al de una almeja con espacios en su interior
TEJIDOS BLANDOS DE LA NARIZ
El tejido blando de la nariz se puede ver como un area radiopaca en la region anterior, encima
de los incisivos superiores

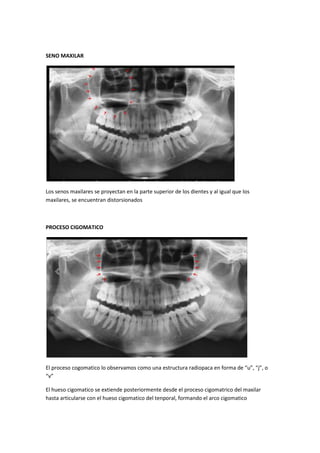

3. SENO MAXILAR
Los senos maxilares se proyectan en la parte superior de los dientes y al igual que los
maxilares, se encuentran distorsionados
PROCESO CIGOMATICO
El proceso cogomatico lo observamos como una estructura radiopaca en forma de “u”, “j”, o
“v”
El hueso cigomatico se extiende posteriormente desde el proceso cigomatrico del maxilar
hasta articularse con el hueso cigomatico del tenporal, formando el arco cigomatico

4. ARCO CIGOMATICO
Tubérculo articular
Componente de la ATM que se localiza por delante del condilo de la mandibula

5. APOFISIS MASTOIDES

6. CELDILLAS MASTOIDEAS
Como cualquier de otras celdillas del aire sinusal dentro del hueso, pueden extenderse dentro
de otras partes del hueso temporal, tales como la porcion escamosa y en la zona del tuberculo
articular y proceso cigomatico
ORBITAS

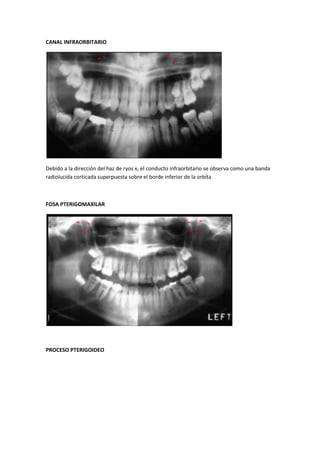

7. CANAL INFRAORBITARIO
Debido a la dirección del haz de ryos x, el conducto infraorbitario se observa como una banda
radiolucida corticada superpuesta sobre el borde inferior de la orbita
FOSA PTERIGOMAXILAR
PROCESO PTERIGOIDEO

8. MEATO AUDITIVO EXTERNO
TEJIDO BLANDO DE LA OREJA

9. APOFISIS ESTILOIDEOS

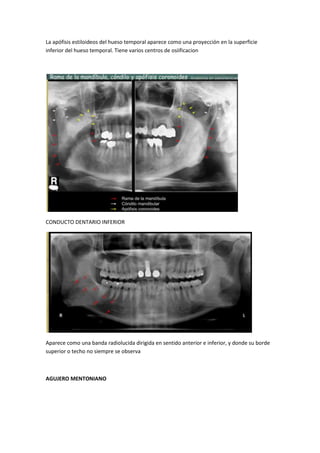

10. La apófisis estiloideos del hueso temporal aparece como una proyección en la superficie
inferior del hueso temporal. Tiene varios centros de osiificacion
CONDUCTO DENTARIO INFERIOR
Aparece como una banda radiolucida dirigida en sentido anterior e inferior, y donde su borde
superior o techo no siempre se observa
AGUJERO MENTONIANO

11. Emerge en la superficie vestibular de la mandibula en una dirección posterior y superior
APERTURA BUCAL
HUESO HIOIDES

12. PISO DE FOSAS NASALES

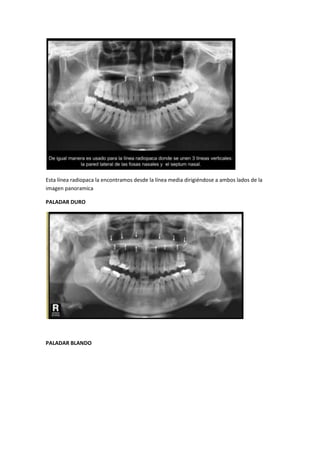

13. Esta línea radiopaca la encontramos desde la línea media dirigiéndose a ambos lados de la
imagen panoramica
PALADAR DURO
PALADAR BLANDO

14. DORSO DE LA LENGUA
ESPACIO DE LA OROFARINGE

15. Una banda radiolucida que se dirige a ambos lados de la panorámica desde la línea media. Esta
imagen interfiere con la interpretación a nivel de los apoces de los dients anterosuperiores
ESPACIO DE LA NASOFARINGE
Las adenoides están localizadas en la parte posteriosuperior de la nasofaringe. La hiperplasia
de los adenoides aparece como una usurpación de dicho espacio aereo

16. COLUMNA VERTEBRAL
ESPACIO INTERVERTEBRAL

17. APOFISIS ODONTOIDES
COLUMNA VERTEBRAL (IMAGEN FANTASMA)

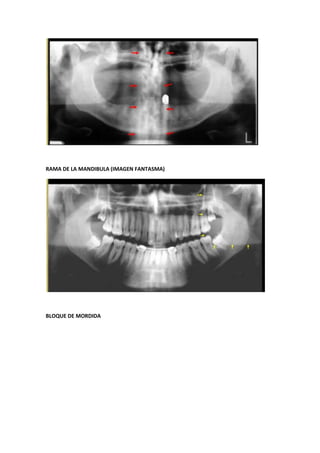

18. RAMA DE LA MANDIBULA (IMAGEN FANTASMA)
BLOQUE DE MORDIDA

19. APOYO PARA EL MENTON
SOPORTE PARA LA CABEZA
