1. UNIVERSIDAD DE CUNDINAMARCA
FACULTAD DE EDUCACION
LICENCIATURA EN MATEMATICAS
ELECTIVA EN EDUCACIONMATEMATICA II
TALLERES DE GEOGEBRA
I. IDENTIFICACION DEL TALLER
N° TALLER 1 FECHA 16-09-14
GRADO
Decimo
TITULO
Razones trigonométricas en triángulos rectángulos
UNIDAD PENSAMIENTOS INCLUIDOS
Pensamiento espacial y sistemas geométricos
CONOCIMIENTOS PREVIOS
1. Definición de funciones trigonométricas
2. Definición de ángulo
3. Clases de triangulo
4. Partes del triangulo
INTRODUCCION
Es importante considerar la implementación de herramientas tecnológicas que
permitan a los docentes de matemáticas el desarrollo ameno y didáctico de
cada uno de los temas fundamentales del curso de trigonometría básico en
décimo grado.
AUTORES: ALEIDA YERALDINGARCIA ACOSTA – NURY ALEJANDRA
GOMEZ BOLAÑOS
I. COMPONENTE TEORICO
A. Ángulo: un ángulo es la unión de dos rayos que tienen un punto
final en común llamado vértice. Designamos un rayo como lado
inicial del ángulo y el otro lo llamamos lado terminal.
B. Clases de triángulos: pueden clasificarse según la medida de
sus lados o de sus ángulos, para la presente actividad nos

2. UNIVERSIDAD DE CUNDINAMARCA
FACULTAD DE EDUCACION
LICENCIATURA EN MATEMATICAS
ELECTIVA EN EDUCACIONMATEMATICA II
TALLERES DE GEOGEBRA
interesa la clasificación de acuerdo a sus ángulos estos son:
 Triángulo rectángulo: si tiene un ángulo interior recto
(90°). A los dos lados que conforman el ángulo recto se les
denomina catetos y al otro lado hipotenusa.
 Triángulo oblicuángulo: cuando ninguno de sus ángulos
interiores son rectos (90°). Por ello, los triángulos
obtusángulos y acutángulos son oblicuángulos.
 Triángulo obtusángulo: si uno de sus ángulos interiores
es obtuso (mayor de 90°); los otros dos son agudos
(menores de 90°).
 Triángulo acutángulo: cuando sus tres ángulos interiores
son menores de 90°.1
C. Partes de un triangulo: para el desarrollo de esta guía
analizaremos los triángulos rectángulos y sus partes son:
Cateto adyacente: lado del triangulo rectángulo consecutivo al
ángulo agudo que se elige para determinar las razones
trigonométricas.
1http://es.wikipedia.org/wiki/Tri%C3%A1ngulo

3. UNIVERSIDAD DE CUNDINAMARCA
FACULTAD DE EDUCACION
LICENCIATURA EN MATEMATICAS
ELECTIVA EN EDUCACIONMATEMATICA II
TALLERES DE GEOGEBRA
Cateto opuesto: lado del triangulo rectángulo opuesto al ángulo
agudo que se elige para determinar las razones trigonométricas.
Hipotenusa: lado del triangulo rectángulo opuesto al ángulo
recto.
D. Funciones trigonométricas: En todo triangulo rectángulo existen
relaciones entre sus lados, si θ es cualquier ángulo agudo se
podría considerar un triangulo rectángulo que tiene a θ como uno
de sus ángulos, de donde se pueden obtener las seis razones
trigonométricas teniendo en cuenta las longitudes de los lados.
푠푒푛ө =
푐푎푡푒푡표표푝푢푒푠푡표 (푐표)
ℎ푖푝표푡푒푛푢푠푎(ℎ푝)
푐푠푐ө =
ℎ푖푝표푡푒푛푢푠푎
푐푎푡푒푡표표푝푢푒푠푡표
푐표푠ө =
푐푎푡푒푡표푎푑푦푎푠푒푛푡푒(푐푎)
ℎ푖푝표푡푒푛푢푠푎(ℎ푝)
푠푒푐ө =
ℎ푖푝표푡푒푛푢푠푎
푐푎푡푒푡표푎푑푦푎푠푒푛푡푒
푡푎푛ө =
푐푎푡푒푡표푝푢푒푠푡표 (푐표)
푐푎푡푒푡표푎푑푦푎푠푒푛푡푒(푐푎)
푐표푡ө =
푐푎푡푒푡표푎푑푦푎푠푒푛푡푒
푐푎푡푒푡표표푝푢푒푠푡표
II. METODOLOGIA PARA EL DESARROLLO DE LA GUIA.
ORGANIZACIÓN EN GRUPO, INDIVIDUAL, FECHAS DE
ENTREGA:
Se conformaran parejas para el desarrollo de la presente guía que
debe entregarse en una carpeta comprimida un informe en Word con
imágenes de cada procedimiento y las construcciones realizadas en
Geogebra al finalizar la clase.
III. PROCEDIMIENTO PASO A PASO
1. Con la herramienta recta construya una. Nótese en este momento
que automáticamente se crean dos puntos A y B
2. Con la cuarta herramienta de la barra opción perpendicular
construya la recta perpendicular a la construida en el inciso
anterior cuyo punto de intersección sea el punto A

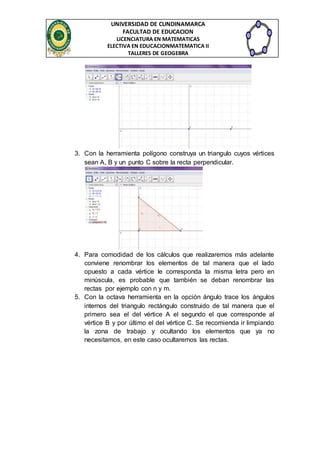

4. UNIVERSIDAD DE CUNDINAMARCA
FACULTAD DE EDUCACION
LICENCIATURA EN MATEMATICAS
ELECTIVA EN EDUCACIONMATEMATICA II
TALLERES DE GEOGEBRA
3. Con la herramienta polígono construya un triangulo cuyos vértices
sean A, B y un punto C sobre la recta perpendicular.
4. Para comodidad de los cálculos que realizaremos más adelante
conviene renombrar los elementos de tal manera que el lado
opuesto a cada vértice le corresponda la misma letra pero en
minúscula, es probable que también se deban renombrar las
rectas por ejemplo con n y m.
5. Con la octava herramienta en la opción ángulo trace los ángulos
internos del triangulo rectángulo construido de tal manera que el
primero sea el del vértice A el segundo el que corresponde al
vértice B y por último el del vértice C. Se recomienda ir limpiando
la zona de trabajo y ocultando los elementos que ya no
necesitamos, en este caso ocultaremos las rectas.

5. UNIVERSIDAD DE CUNDINAMARCA
FACULTAD DE EDUCACION
LICENCIATURA EN MATEMATICAS
ELECTIVA EN EDUCACIONMATEMATICA II
TALLERES DE GEOGEBRA
6. En la parte superior encontramos el comando vista y en este la
opción hoja de cálculo, elíjala para realizar los siguientes
procedimientos.
7. Procedimientos en la hoja de cálculo:
 Escriba la siguiente lista de las funciones trigonométricas
respecto al ángulo β en la primera columna de la hoja de
cálculo.

6. UNIVERSIDAD DE CUNDINAMARCA
FACULTAD DE EDUCACION
LICENCIATURA EN MATEMATICAS
ELECTIVA EN EDUCACIONMATEMATICA II
TALLERES DE GEOGEBRA
 En la columna B realiza los cálculos correspondientes a
cada función como se muestra en la imagen, teniendo en
cuenta que esta hoja funciona como una hoja de cálculo de
Excel, por consiguiente para introducir una formula debe
ponerse primero el signo (=). Realice los cálculos frente a
la casilla correspondiente según la lista hecha
anteriormente , introduzca los datos de la siguiente
manera:
=sen(β)
=cos(β)
=tan(β)
= cosec(β)
= sec(β)
= cot(β)
 Como vimos en el marco teórico, las funciones
trigonométricas nacen de la relación entre los lados de un
triangulo rectángulo, así que en este punto las
verificaremos para el ángulo β; primero debemos
establecer que para β el cateto opuesto es b, el adyacente
es c y la hipotenusa es a

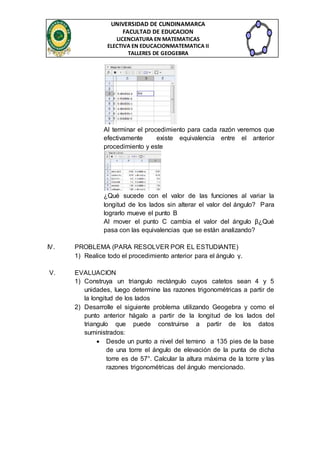

7. UNIVERSIDAD DE CUNDINAMARCA
FACULTAD DE EDUCACION
LICENCIATURA EN MATEMATICAS
ELECTIVA EN EDUCACIONMATEMATICA II
TALLERES DE GEOGEBRA
Al terminar el procedimiento para cada razón veremos que
efectivamente existe equivalencia entre el anterior
procedimiento y este
¿Qué sucede con el valor de las funciones al variar la
longitud de los lados sin alterar el valor del ángulo? Para
lograrlo mueve el punto B
Al mover el punto C cambia el valor del ángulo β¿Qué
pasa con las equivalencias que se están analizando?
IV. PROBLEMA (PARA RESOLVER POR EL ESTUDIANTE)
1) Realice todo el procedimiento anterior para el ángulo γ.
V. EVALUACION
1) Construya un triangulo rectángulo cuyos catetos sean 4 y 5
unidades, luego determine las razones trigonométricas a partir de
la longitud de los lados
2) Desarrolle el siguiente problema utilizando Geogebra y como el
punto anterior hágalo a partir de la longitud de los lados del
triangulo que puede construirse a partir de los datos
suministrados:
 Desde un punto a nivel del terreno a 135 pies de la base
de una torre el ángulo de elevación de la punta de dicha
torre es de 57°. Calcular la altura máxima de la torre y las
razones trigonométricas del ángulo mencionado.

8. UNIVERSIDAD DE CUNDINAMARCA
FACULTAD DE EDUCACION
LICENCIATURA EN MATEMATICAS
ELECTIVA EN EDUCACIONMATEMATICA II
TALLERES DE GEOGEBRA
LISTA DE CHEQUEO
No.
Orden
VARIABLES/INDICADORES
DE LOGRO
CUMPLE OBSERVACIO
SI NO N
Construirelementos para
corroborar las razones
trigonométricas.
Relacionar adecuadamente
las funciones trigonométricas
con los lados del triangulo
rectángulo.
Realizar el informe solicitado
en la guía.
Manipular la guía de acuerdo
a las instrucciones dadas
para concluir la actividad con
éxito.
