1. HERRAMINETAS
MANUALES
NICOLAS MARIN PERDOMO

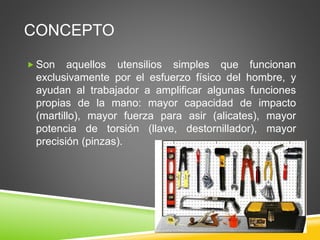

2. CONCEPTO
 Son aquellos utensilios simples que funcionan
exclusivamente por el esfuerzo físico del hombre, y
ayudan al trabajador a amplificar algunas funciones
propias de la mano: mayor capacidad de impacto
(martillo), mayor fuerza para asir (alicates), mayor
potencia de torsión (llave, destornillador), mayor
precisión (pinzas).

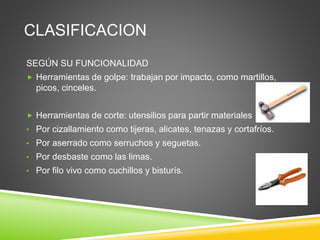

3. CLASIFICACION
SEGÚN SU FUNCIONALIDAD
 Herramientas de golpe: trabajan por impacto, como martillos,
picos, cinceles.
 Herramientas de corte: utensilios para partir materiales
• Por cizallamiento como tijeras, alicates, tenazas y cortafríos.
• Por aserrado como serruchos y seguetas.
• Por desbaste como las limas.
• Por filo vivo como cuchillos y bisturís.

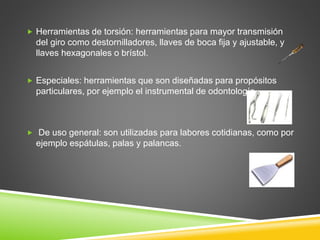

4.  Herramientas de torsión: herramientas para mayor transmisión
del giro como destornilladores, llaves de boca fija y ajustable, y
llaves hexagonales o brístol.
 Especiales: herramientas que son diseñadas para propósitos
particulares, por ejemplo el instrumental de odontología.
 De uso general: son utilizadas para labores cotidianas, como por
ejemplo espátulas, palas y palancas.

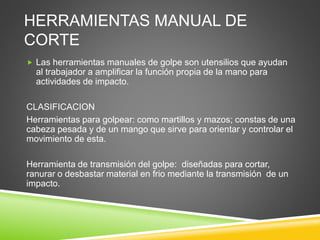

5. HERRAMIENTAS MANUAL DE
CORTE
 Las herramientas manuales de golpe son utensilios que ayudan
al trabajador a amplificar la función propia de la mano para
actividades de impacto.
CLASIFICACION
Herramientas para golpear: como martillos y mazos; constas de una
cabeza pesada y de un mango que sirve para orientar y controlar el
movimiento de esta.
Herramienta de transmisión del golpe: diseñadas para cortar,
ranurar o desbastar material en frio mediante la transmisión de un
impacto.

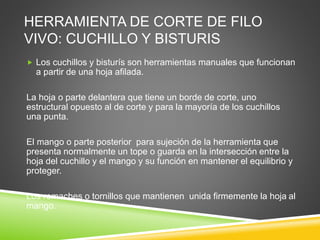

6. HERRAMIENTA DE CORTE DE FILO
VIVO: CUCHILLO Y BISTURIS
 Los cuchillos y bisturís son herramientas manuales que funcionan
a partir de una hoja afilada.
La hoja o parte delantera que tiene un borde de corte, uno
estructural opuesto al de corte y para la mayoría de los cuchillos
una punta.
El mango o parte posterior para sujeción de la herramienta que
presenta normalmente un tope o guarda en la intersección entre la
hoja del cuchillo y el mango y su función en mantener el equilibrio y
proteger.
Los remaches o tornillos que mantienen unida firmemente la hoja al
mango.

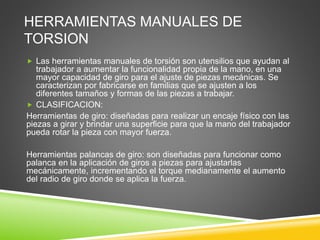

7. HERRAMIENTAS MANUALES DE
TORSION
 Las herramientas manuales de torsión son utensilios que ayudan al
trabajador a aumentar la funcionalidad propia de la mano, en una
mayor capacidad de giro para el ajuste de piezas mecánicas. Se
caracterizan por fabricarse en familias que se ajusten a los
diferentes tamaños y formas de las piezas a trabajar.
 CLASIFICACION:
Herramientas de giro: diseñadas para realizar un encaje físico con las
piezas a girar y brindar una superficie para que la mano del trabajador
pueda rotar la pieza con mayor fuerza.
Herramientas palancas de giro: son diseñadas para funcionar como
palanca en la aplicación de giros a piezas para ajustarlas
mecánicamente, incrementando el torque medianamente el aumento
del radio de giro donde se aplica la fuerza.

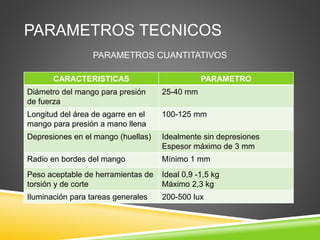

8. PARAMETROS TECNICOS
PARAMETROS CUANTITATIVOS
CARACTERISTICAS PARAMETRO
Diámetro del mango para presión
de fuerza
25-40 mm
Longitud del área de agarre en el
mango para presión a mano llena
100-125 mm
Depresiones en el mango (huellas) Idealmente sin depresiones
Espesor máximo de 3 mm
Radio en bordes del mango Mínimo 1 mm
Peso aceptable de herramientas de
torsión y de corte
Ideal 0,9 -1,5 kg
Máximo 2,3 kg
Iluminación para tareas generales 200-500 lux

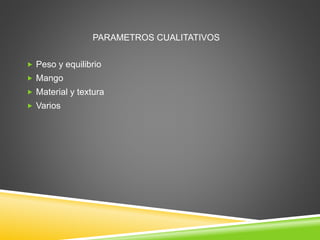

9. PARAMETROS CUALITATIVOS
 Peso y equilibrio
 Mango
 Material y textura
 Varios

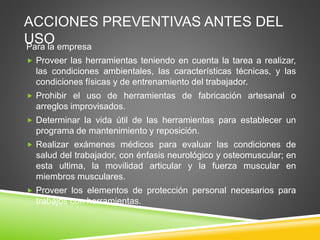

10. ACCIONES PREVENTIVAS ANTES DEL
USOPara la empresa
 Proveer las herramientas teniendo en cuenta la tarea a realizar,
las condiciones ambientales, las características técnicas, y las
condiciones físicas y de entrenamiento del trabajador.
 Prohibir el uso de herramientas de fabricación artesanal o
arreglos improvisados.
 Determinar la vida útil de las herramientas para establecer un
programa de mantenimiento y reposición.
 Realizar exámenes médicos para evaluar las condiciones de
salud del trabajador, con énfasis neurológico y osteomuscular; en
esta ultima, la movilidad articular y la fuerza muscular en
miembros musculares.
 Proveer los elementos de protección personal necesarios para
trabajos con herramientas.

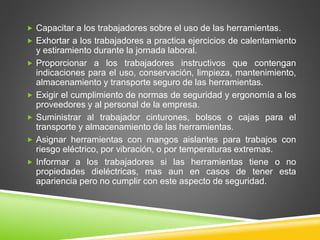

11.  Capacitar a los trabajadores sobre el uso de las herramientas.
 Exhortar a los trabajadores a practica ejercicios de calentamiento
y estiramiento durante la jornada laboral.
 Proporcionar a los trabajadores instructivos que contengan
indicaciones para el uso, conservación, limpieza, mantenimiento,
almacenamiento y transporte seguro de las herramientas.
 Exigir el cumplimiento de normas de seguridad y ergonomía a los
proveedores y al personal de la empresa.
 Suministrar al trabajador cinturones, bolsos o cajas para el
transporte y almacenamiento de las herramientas.
 Asignar herramientas con mangos aislantes para trabajos con
riesgo eléctrico, por vibración, o por temperaturas extremas.
 Informar a los trabajadores si las herramientas tiene o no
propiedades dieléctricas, mas aun en casos de tener esta
apariencia pero no cumplir con este aspecto de seguridad.

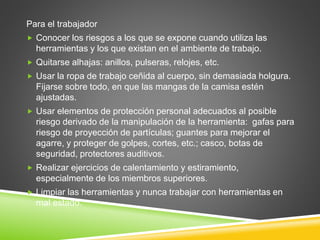

12. Para el trabajador
 Conocer los riesgos a los que se expone cuando utiliza las
herramientas y los que existan en el ambiente de trabajo.
 Quitarse alhajas: anillos, pulseras, relojes, etc.
 Usar la ropa de trabajo ceñida al cuerpo, sin demasiada holgura.
Fijarse sobre todo, en que las mangas de la camisa estén
ajustadas.
 Usar elementos de protección personal adecuados al posible
riesgo derivado de la manipulación de la herramienta: gafas para
riesgo de proyección de partículas; guantes para mejorar el
agarre, y proteger de golpes, cortes, etc.; casco, botas de
seguridad, protectores auditivos.
 Realizar ejercicios de calentamiento y estiramiento,
especialmente de los miembros superiores.
 Limpiar las herramientas y nunca trabajar con herramientas en
mal estado.

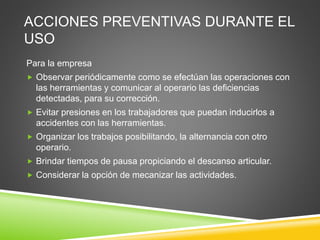

13. ACCIONES PREVENTIVAS DURANTE EL
USO
Para la empresa
 Observar periódicamente como se efectúan las operaciones con
las herramientas y comunicar al operario las deficiencias
detectadas, para su corrección.
 Evitar presiones en los trabajadores que puedan inducirlos a
accidentes con las herramientas.
 Organizar los trabajos posibilitando, la alternancia con otro
operario.
 Brindar tiempos de pausa propiciando el descanso articular.
 Considerar la opción de mecanizar las actividades.

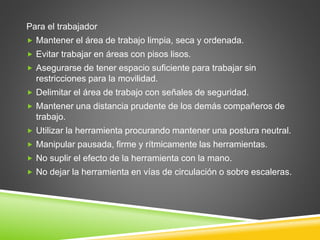

14. Para el trabajador
 Mantener el área de trabajo limpia, seca y ordenada.
 Evitar trabajar en áreas con pisos lisos.
 Asegurarse de tener espacio suficiente para trabajar sin
restricciones para la movilidad.
 Delimitar el área de trabajo con señales de seguridad.
 Mantener una distancia prudente de los demás compañeros de
trabajo.
 Utilizar la herramienta procurando mantener una postura neutral.
 Manipular pausada, firme y rítmicamente las herramientas.
 No suplir el efecto de la herramienta con la mano.
 No dejar la herramienta en vías de circulación o sobre escaleras.

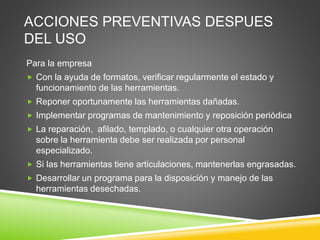

15. ACCIONES PREVENTIVAS DESPUES
DEL USO
Para la empresa
 Con la ayuda de formatos, verificar regularmente el estado y
funcionamiento de las herramientas.
 Reponer oportunamente las herramientas dañadas.
 Implementar programas de mantenimiento y reposición periódica
 La reparación, afilado, templado, o cualquier otra operación
sobre la herramienta debe ser realizada por personal
especializado.
 Si las herramientas tiene articulaciones, mantenerlas engrasadas.
 Desarrollar un programa para la disposición y manejo de las
herramientas desechadas.

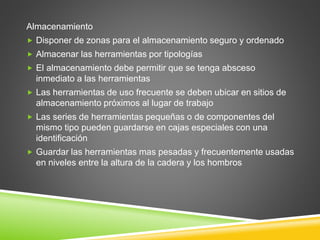

16. Almacenamiento
 Disponer de zonas para el almacenamiento seguro y ordenado
 Almacenar las herramientas por tipologías
 El almacenamiento debe permitir que se tenga absceso
inmediato a las herramientas
 Las herramientas de uso frecuente se deben ubicar en sitios de
almacenamiento próximos al lugar de trabajo
 Las series de herramientas pequeñas o de componentes del
mismo tipo pueden guardarse en cajas especiales con una
identificación
 Guardar las herramientas mas pesadas y frecuentemente usadas
en niveles entre la altura de la cadera y los hombros

17. Para el trabajador
 Reportara averías o condiciones de riesgos por el uso de la
herramienta
 Marcar o señalizar la herramienta en mal estado físico
 Limpiar las herramientas para retirar grasas, aceites o polvo
producidos por el uso
 No limpiar las herramientas con productos como gasolina
 Si la herramienta tiene filo o puntas, colocarle una funda o
protector
 Guardar la herramienta en un lugar seguro y de manera
ordenada
 Dejar ordenada y limpia el área de trabajo
