1. UNIVERSIDAD INDUSTRIAL DE SANTANDER
INFORME
LABORATORIO DE CIRCUITOS II
BUCARAMANGA
ABRIL DE 2017

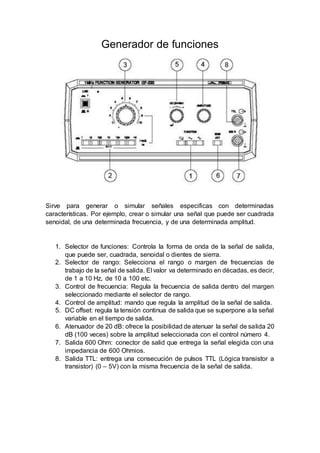

2. Generador de funciones
Sirve para generar o simular señales especificas con determinadas
características. Por ejemplo, crear o simular una señal que puede ser cuadrada
senoidal, de una determinada frecuencia, y de una determinada amplitud.
1. Selector de funciones: Controla la forma de onda de la señal de salida,
que puede ser, cuadrada, senoidal o dientes de sierra.
2. Selector de rango: Selecciona el rango o margen de frecuencias de
trabajo de la señal de salida. El valor va determinado en décadas, es decir,
de 1 a 10 Hz, de 10 a 100 etc.
3. Control de frecuencia: Regula la frecuencia de salida dentro del margen
seleccionado mediante el selector de rango.
4. Control de amplitud: mando que regula la amplitud de la señal de salida.
5. DC offset: regula la tensión continua de salida que se superpone a la señal
variable en el tiempo de salida.
6. Atenuador de 20 dB: ofrece la posibilidad de atenuar la señal de salida 20
dB (100 veces) sobre la amplitud seleccionada con el control número 4.
7. Salida 600 Ohm: conector de salid que entrega la señal elegida con una
impedancia de 600 Ohmios.
8. Salida TTL: entrega una consecución de pulsos TTL (Lógica transistor a
transistor) (0 – 5V) con la misma frecuencia de la señal de salida.

3. Tipos de ondas
De los tipos de ondas trabajadas en el laboratorio tenemos las siguientes:
Senoidales: aquellas que tienen propiedades matemáticas fundamentales por
ejemplo con combinaciones de señales senoidales de diferente amplitud y
frecuencia se puede reconstruir cualquier forma de onda
Cuadradas o rectangulares: pasan de un estado a otro de tensión, a intervalos
regulares, en un tiempo muy reducido. Son utilizadas usualmente para probar
amplificadores (esto es debido a que este tipo de señales contienen en si mismas
todas las frecuencias).
Las ondas rectangulares se diferencian de las cuadradas en no tener iguales los
intervalos en los que la tensión permanece a nivel alto y bajo. Son
particularmente importantes para analizar circuitos digitales.
Dientes de sierra o triangulares: Se producen en circuitos diseñados para
controlar voltajes linealmente, como pueden ser, por ejemplo, el barrido
horizontal de un osciloscopio analógico ó el barrido tanto horizontal como vertical
de una televisión. Las transiciones entre el nivel mínimo y máximo de la señal
cambian a un ritmo constante. Estas transiciones se denominan rampas.

4. Osciloscopio
Es un instrumento que nos permite comprender mejor el concepto de corriente
alterna y sus continuos cambios en magnitud y dirección, además permite
visualizar las diferentes formas de la tensión en varios componentes en cualquier
periodo de tiempo, sin importar lo pequeño que sea (milisegundos o menos);
varios sensores reciben las señales y las muestran en la pantalla, como lo hacen
los monitores cardiacos.
Presenta los valores de las señales eléctricas en forma de coordenadas en una
pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje
Y (vertical) representa tensiones, en el osciloscopio existen básicamente dos
tipos de controles utilizados como reguladores de la señal de entrada y permiten
observar la señal que se requiera medir.
1. El primer control regula el eje X(horizontal) y aprecia fracciones de tiempo
segundos, milisegundos, microsegundos, etc.
2. El segundo regula el eje Y(vertical) controlando la tensión de entrada (en
voltios, mili voltios, micro voltios).

5. Resistencias, circuitos serie, paralelo y
Multímetro
En esta parte de la práctica de laboratorio se trabajó la tabla de valores para las
resistencias haciendo comparaciones teóricas y experimentales por medio del
multímetro, además de las simulaciones en protoboard de circuitos serie y
paralelo.
Algunos de los valores de resistencias trabajados en el laboratorio son los
siguientes presentados en la siguiente tabla, en la cual se encuentran tanto los
valores teóricos dados por la tabla como los experimentales medidos por medio
del multímetro.
Color 1ª
banda
Color 2ª
banda
Color 3ª
banda
Color
tolerancia
Valor
teórico Ω
Valor
experimental
Ω
Naranja Naranja Marron Dorado 331 343.3
Naranja Negro Rojo Dorado 3000 2951
Marron Gris Amarillo Dorado 180000 176600
Amarillo Violeta Amarillo Dorado 470000 450000
Naranja Naranja Naranja Dorado 33000 32460

6. Circuito serie Teórico Vs Experimental
𝐼 =
𝑉
𝑅1 + 𝑅2
[ 𝐴] 𝑉1 =
𝑉𝑓 × 𝑅1
𝑅1 + 𝑅2
[ 𝑉] 𝑉2 =
𝑉𝑓 × 𝑅2
𝑅1 + 𝑅2
[ 𝑉] 𝑃1 = 𝐼2
× 𝑅1
[ 𝑊] 𝑃2 = 𝐼2
× 𝑅2[ 𝑊]
Teórico 0.02 3.13 6.86 0.06 0.132
Experimental 0.021 3.15 6.71 0.06 0.14

7. Circuito Mixto Teórico Vs Experimental
151𝐼1 − 330𝐼2 = 10 (1)
−330𝐼1 + 2352𝐼2 − 2000𝐼3 = 0 (2)
−2000𝐼2 + 2100𝐼3 = 0 (3)
𝐼4 = 𝐼1 − 𝐼2 (4) 𝐼5 = 𝐼2 − 𝐼3 (5)
𝐼1 = −0.042 𝐼2 = −0.031 𝐼3 = −0.029 𝐼4 = −0.011 𝐼5 = −0.002
Nota: Dado que el signo menos nos indica la direcciónde la corriente, en la tabla
omitimos dicho signo.

8. 𝑅1Ω 𝑅2Ω 𝑅3Ω 𝑅4Ω 𝑅5Ω
Teórico 151 330 22 2000 100
Experimental 150.4 321 22.2 2011 101.1
𝐼1[ 𝐴] 𝐼2[ 𝐴] 𝐼3[ 𝐴] 𝐼4[ 𝐴] 𝐼5[ 𝐴] 𝑉1[ 𝑉] 𝑉2[ 𝑉] 𝑉3[ 𝑉] 𝑉4[ 𝑉] 𝑉5[ 𝑉]
Teórico 0.042 0.031 0.029 0.011 0.002 6.342 3.63 0.682 4 2.9
Experimental 0.041 0.029 0.03 0.01 0.002 6.18 3.60 0.67 3.96 2.9
Conclusiones
 Pudimos observar que los valores teóricos son diferentes de los
experimentales esto debido a la precisión de los instrumentos de
medición.
 Nos dimos cuenta que se pueden modelar diferentes tipos de funciones
por medio del generador de funciones
 En el osciloscopio a medida que cambiamos valores los datos se hacen
más precisos
 En el osciloscopio se cambia la forma de la función se observa que los
valores pico a pico cambian
 Si el tiempo se disminuye en el osciloscopio la gráfica visualizada
disminuye
